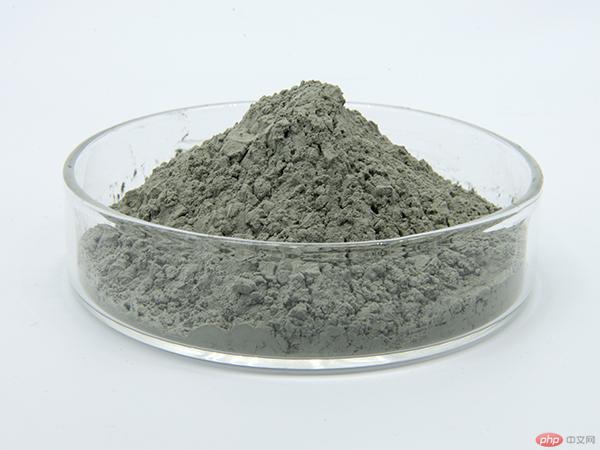

绿碳化硅粉在半导体抛光中发挥着至关重要的作用。以下是对其在半导体抛光中用途的详细阐述：

　　一、物理特性优势

　　1、高硬度：绿碳化硅的硬度仅次于金刚石，莫氏硬度可达9.4。这一特性使得绿碳化硅粉在半导体抛光过程中能够迅速而有效地去除材料表面层，同时保持刃口的锋利度，减少抛光过程中的阻力和摩擦，提高抛光效率。

　　2、耐磨性：绿碳化硅的耐磨性能优异，是铸铁、橡胶使用寿命的11到20倍。这种耐磨性使得绿碳化硅磨料能够长时间使用而不需要频繁更换，降低了生产成本。

　　3、粒度分布均匀：绿碳化硅粉的粒度分布集中且均匀，磨粒形状等积而具刃锋。这使得其在研磨抛光过程中能够保持较好的自锐性，不断自我修整并保持锋利的刃口，从而提高研磨抛光效率和加工质量。

　　二、化学稳定性

　　绿碳化硅具有良好的化学稳定性，能够抵抗多种腐蚀性介质的侵蚀。在半导体制造过程中，工件表面往往会接触到各种化学试剂和气体，绿碳化硅能够确保在复杂的化学环境中保持材料的稳定性和完整性。

　　三、抛光效果

　　绿碳化硅微粉在抛光过程中能够均匀、细腻地去除工件表面的微小瑕疵和划痕，使工件表面更加光滑、细腻，呈现出更加明亮的光泽。这种抛光效果不仅提升了产品的美观度，还有助于提高产品的附加值和市场竞争力。
