CAD看图软件如何绘制矩形

紅蓮之龍
发布： 2025-02-14 09:42:01
原创
766人浏览过

cad看图王轻松绘制矩形：三种方法详解

CAD看图王支持绘制各种形状，包括矩形。本文将详细介绍三种绘制矩形的方法，助您快速掌握这项技能。

CAD看图软件如何绘制矩形

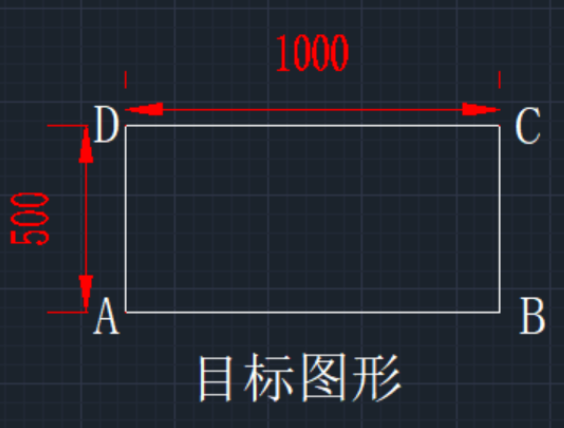

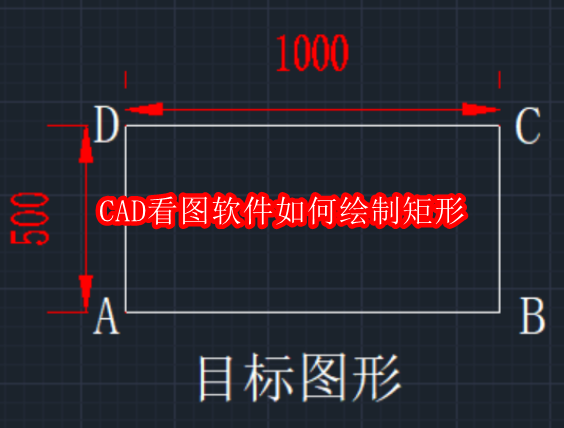

示例：绘制一个长1000，宽500的矩形

CAD看图软件如何绘制矩形

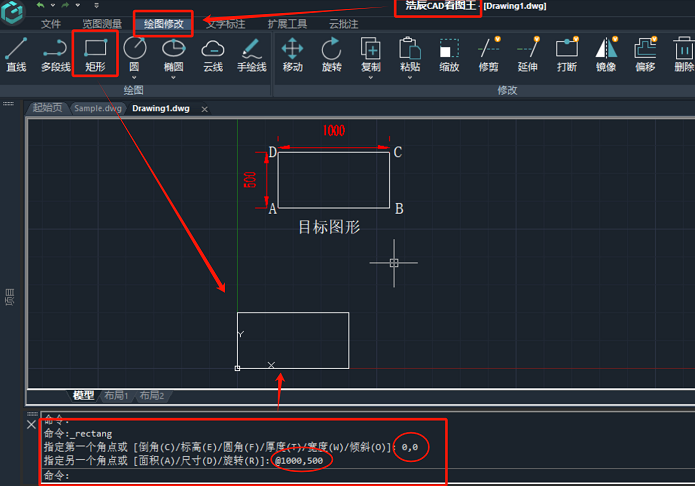

方法一：指定坐标绘制

  1. 确定坐标： 例如，设定矩形左下角A点坐标为(0,0)，右上角C点坐标为(1000,500)。
  2. 操作步骤： 在CAD看图王中，选择“矩形”工具，依次输入坐标“0,0”，回车，再输入“1000,500”，回车。

CAD看图软件如何绘制矩形

(提示：使用快捷键Ctrl+9调出命令行)

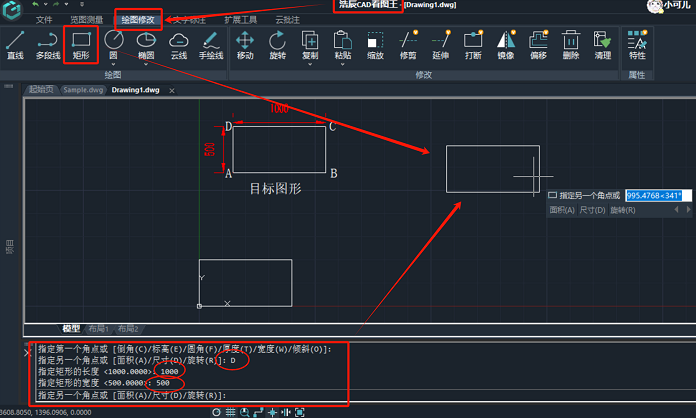

方法二：指定长宽绘制

  1. 选择基点： 在绘图区域选择一个点作为矩形的起始点。
  2. 输入长宽： 输入“D”（代表使用尺寸绘图），然后依次输入长度“1000”和宽度“500”。

CAD看图软件如何绘制矩形

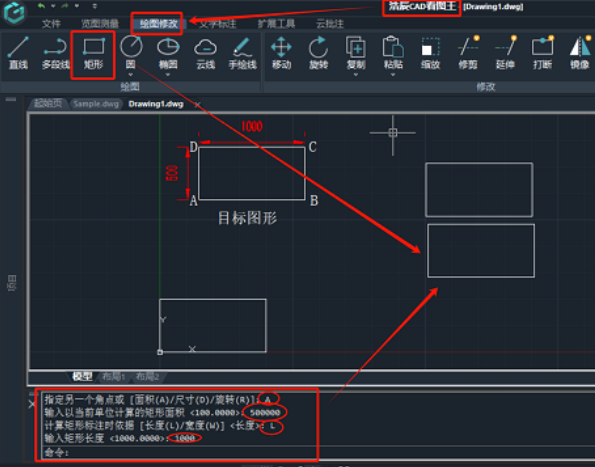

方法三：指定面积和长度绘制

  1. 选择基点： 在绘图区域选择一个点作为矩形的起始点。
  2. 输入面积和长度： 输入“A”（代表使用面积绘图），输入面积“500000”，再输入长度“L”（或宽度“W”），分别输入长度值“1000”（或宽度值“500”）。

CAD看图软件如何绘制矩形

熟练掌握CAD看图王绘制矩形的方法，将显著提高您的绘图效率。 持续练习，您将能更有效地运用CAD软件进行设计工作。
