【Linux】从虚拟到物理：解密地址空间的奥秘

背景知识

在早期的时候，计算机还没有虚拟机制，程序指令所访问的内存地址就是物理地址，所以就要将所有程序都加载到内存中，但是我们实际的物理内存是有限的，那么就会出现一些问题：

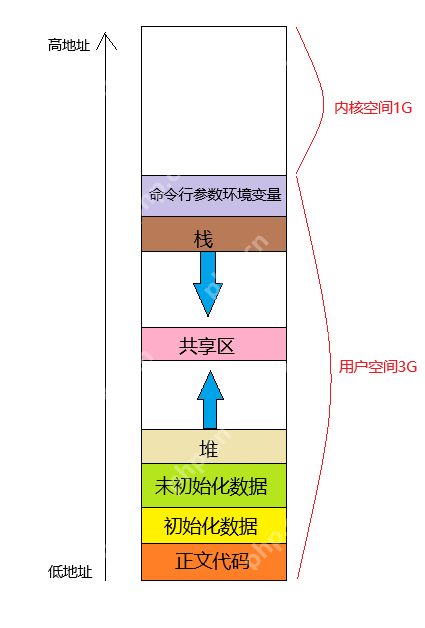

计算机的物理内存大小是固定的，就是计算机主板内存槽上的实际物理空间，CPU可以直接继续寻址，物理内存的容量是固定的，但是寻址的卡空间取决于CPU地址线的数量。32位系统上，线性地址空间可达4G，那么这4G的内存是如何分配的呢？一般情况下，是以3：1来分配的，用户进程配有3G的空间，而内核独自配有1G的内存。 在C语言的学习期间，都会学习了这样的空间分布图：

下面笔者，将会利用两段代码，为读者引出操作系统中的真实物理内存。

#include <stdio.h>#include <unistd.h>#include <stdlib.h>int val = 10;int main(){    pid_t id = fork();    if(id<0){        perror("fork");        return 0;    }    if(id == 0){        //child        printf("child[%d] val = %d &val = %p\n",getpid(),val,&val);    }    else{        //parent        printf("parent[%d] val = %d &val = %p\n",getpid(),val,&val);    }    sleep(1);    return 0;}//打印结果：/*parent[1297] val = 10 &val = 0x60104cchild[1298] val = 10 &val = 0x60104c*/

进程是具有独立性的，它们的地址应该不同才对，但是地址居然是一样的，难道是因为子进程是按照父进程为模板，父子并没有对变量进行任何修改？ 那么我们换一个代码版本来看看。

#include <stdio.h>#include <unistd.h>#include <stdlib.h>int val = 10;int main(){    pid_t id = fork();    if(id<0){        perror("fork");        return 0;    }    if(id == 0){        //child        val = 100;        printf("child[%d] val = %d &val = %p\n",getpid(),val,&val);    }    else{        //parent        sleep(3);//让子进程先运行完        printf("parent[%d] val = %d &val = %p\n",getpid(),val,&val);    }    sleep(1);    return 0;}//打印结果/*child[1948] val = 100 &val = 0x60104cparent[1947] val = 10 &val = 0x60104c*/

在这段代码中，我们就可以清楚的知道，子进程和父进程同一个变量肯定是不同的地址，尽管打印的地址相同，但是一样的地址是不可能存储不同的数值的。那么也就表明我们所看到的地址是虚拟的地址，在其背后还存在着真实地址，它们应该拥有着一种映射关系，把虚拟地址映射到真实地址。 这里笔者先给出一个概念：

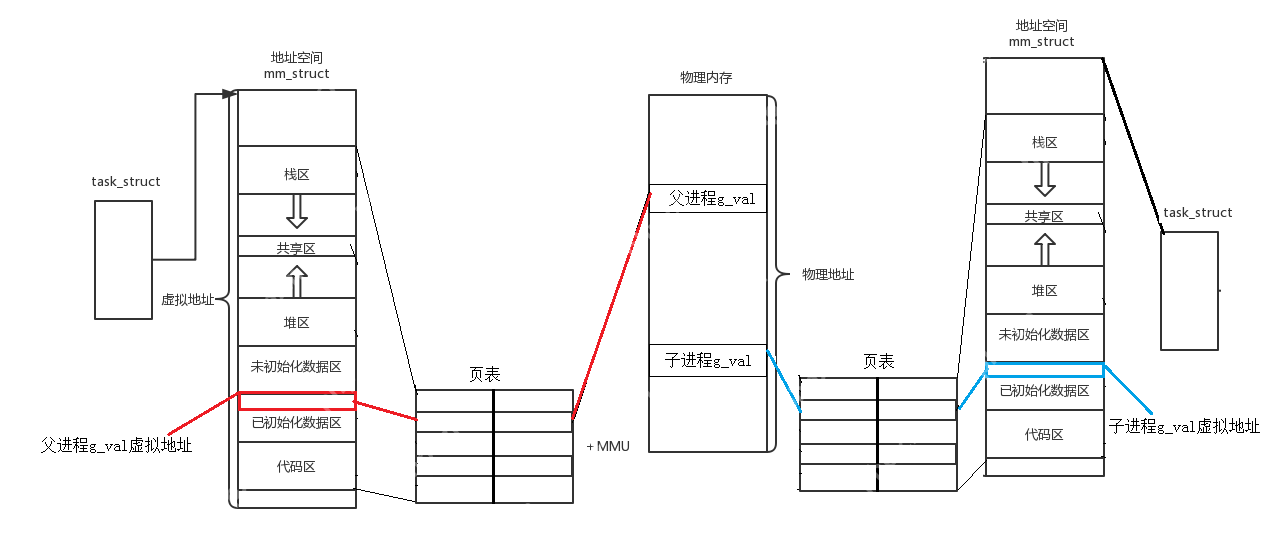

在上文我们已经看到了操作系统是存在着虚拟地址和物理地址的，也得知了它们之间存在着一种映射关系，那么它们间又是怎么进行映射的呢？ 为了讲清楚这个关系，我画了一张图：

这是上面程序中子进程与父进程在操作系统中的逻辑图。 可以看到，虚拟地址是通过页表来映射到物理内存的。 那么页表的具体结构是什么呢？

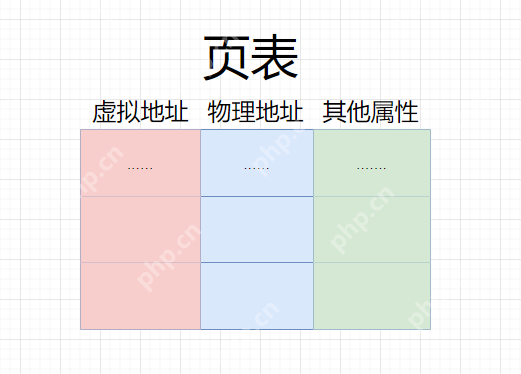

页表是用来将虚拟地址和物理地址建立映射关系的，除此之外，页表中还存在其他属性的字段。

众所周知，内存单元是计算机存储数据的最小单元，通常为1字节（Byte）也就是8位（bit）。 在一个32位机器上，地址总线宽度位32位，这表示虚拟地址的范围是2^32。每个地址对应着一个内存单元，所以32位机器上最多拥有2^32个内存单元，换算一下就是4GB大小的空间。 那么你认为在计算机中的页表是如何让虚拟地址映射物理地址的。是一一对应的关系吗？ 假设是一一对应的关系： 如果在极端情况下，每个地址都在页表中建立映射关系，其中页表的每一列大小都是4字节。如果是这样的话，我们简单计算一下，页表的大小将会来到惊人的48GB，计算过程如下：

2^32 * 4 * 3 * 1Byte = 48GB

那可不行，小小页表居然要花费48GB的内存。 所以页表是不可能采用单纯的地址->地址的映射关系的 为了理解页表到底有多大，我们还需下面的一些补充知识。

内存管理通常以页(page)为单位。 操作系统内存分页的基本单位，常见的页大小：

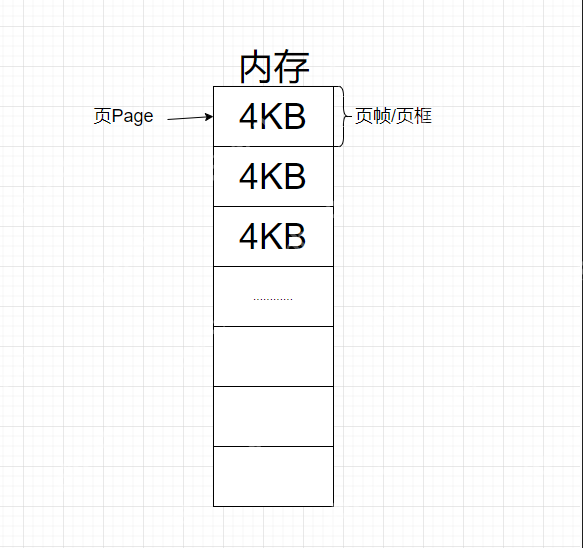

也就是说，内存其实被切成了大小为4KB的小块，在内存中，单块内存4KB被称为页，组成单块内存的边界(类似于数组的下标)被称为页框/页帧

然后就是先描述再组织，操作系统为了管理这些页Page，一定会创建一个结构体来描述它们，struct page就是它们的类型。这个类型中描述这page的状态，如：是否为脏数据、是否被占用，因为存在很多的page,所以需要将struct page结构进行管理，使用的就是数组，struct page mem[N]，其中N表示当前内存中page的数量。

struct page{//...};struct page mem[N];

还是以32位的机器为例，内存为4GB，把这4GB分为page，一共可以得到100W个page，而我们用来描述page的大小不过几字节的大小，那么struct page mem[100W]的大小也不过就是4~5MB，已经非常小了。 内存管理的本质

局部原理是计算机科学中的一个重要概念，用于描述程序在运行过程中对内存的访问行为模式。它反映了程序访问数据和指令时的空间和时间规律性，是现代计算机设计（尤其是缓存和虚拟内存系统）的基础。 局部原理分为两种主要类型

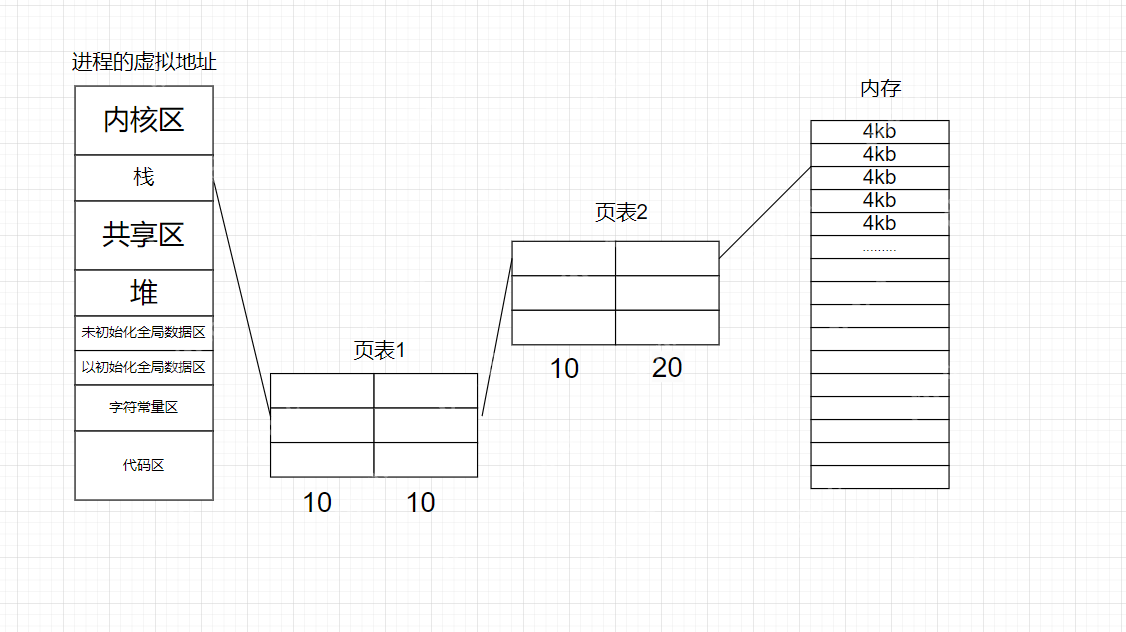

现在回到页表。 还是以32位的系统为例子，虚拟地址的大小为4byte通常将一个虚拟地址分为3份：10、10 、12

其中：页表2中的20表示内存中的下标，也就是页款地址。 一般来说，页表1也称为页目录，页表2也称为页表项。

(2^10 + 2^10) * (2^10 + 2^20)

像这种页框起始地址+偏移量的方式被称为基地址+偏移量，是一种运用十分广泛的思想。

虚拟地址的存在使得用户在引发异常操作时，操作系统能在差页表阶段就发现拦截，而不是等到真正影响到物理内存时才报错。
