UWB定位产品开发爬坑记录-2

絕刀狂花

发布： 2025-04-24 17:00:19

原创

939人浏览过

最近的几个问题确实让人头疼，解决起来耗时长，过程也相当曲折。

问题一：丢包率高。

测距丢包率一直高达40%以上。幸运的是，硬件同事没有推卸责任，发现了硬件PA的问题，重新修改了一版硬件后，丢包率确实大幅下降，但还是需要有一群可靠的伙伴。

当然，软件方面也做了很多调整，包括丢包重试和sniffer模式的实现。在硬件同事提供的稳定版本基础上，我们实现了一个单发单收的版本，丢包率成功控制在1%以下。

问题二：待机功耗高。

每2秒定位一次，5分钟的平均功耗一直维持在2mA左右，而竞品在相同条件下仅为800微安。通过功耗仪测试了多个版本，抓取波形并分析工作时长，然后对比竞品的工作时长，找到了导致功耗高的原因，主要有以下几点：

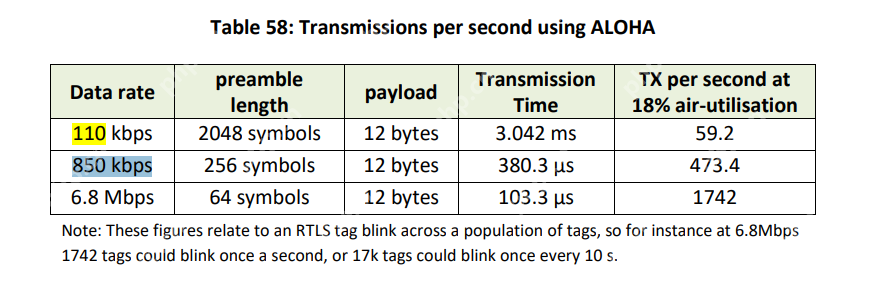

第一个：TX工作时长约为3ms，根据官方手册，如果工作速率为110kbps，TX时间确实会在3ms左右。

UWB定位产品开发爬坑记录-2

第二个：RX时间过长。

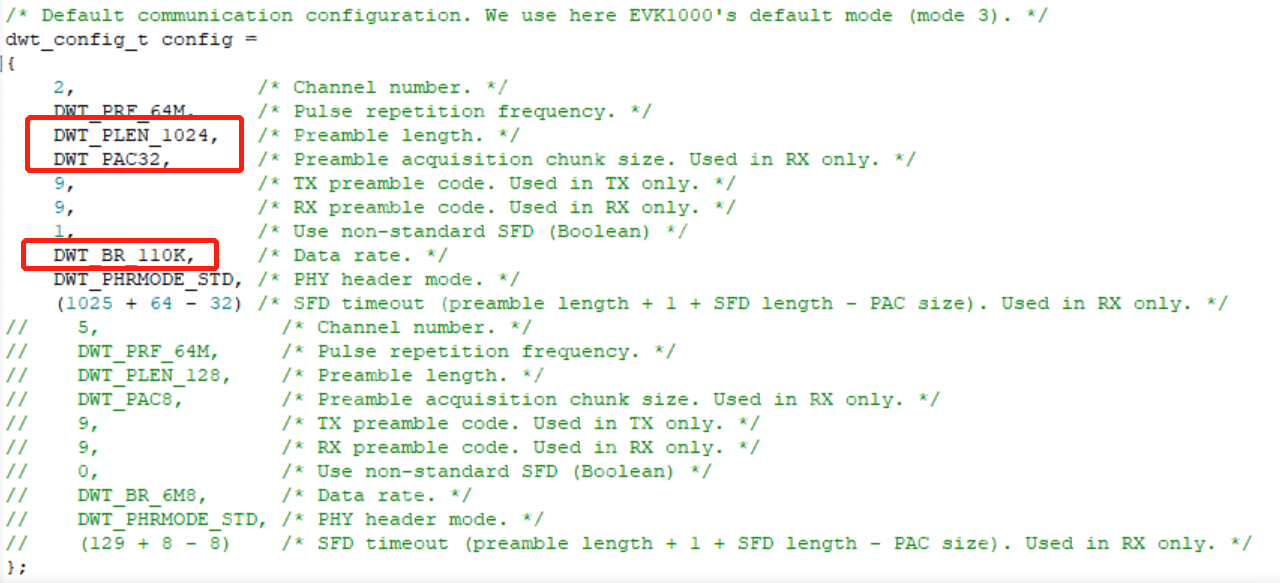

通过对比分析，发现是我们的配置导致的。修改前的配置如下：

dwt_config_t config ={
    2,               /* Channel number. */
    DWT_PRF_64M,     /* Pulse repetition frequency. */
    DWT_PLEN_1024,   /* Preamble length. Used in TX only. */
    DWT_PAC32,       /* Preamble acquisition chunk size. Used in RX only. */
    9,               /* TX preamble code. Used in TX only. */
    9,               /* RX preamble code. Used in RX only. */
    1,               /* 0 to use standard SFD, 1 to use non-standard SFD. */
    DWT_BR_110K,     /* Data rate. */
    DWT_PHRMODE_STD, /* PHY header mode. */
    (1025 + 64 - 32) /* SFD timeout (preamble length + 1 + SFD length - PAC size). Used in RX only. */
};

登录后复制

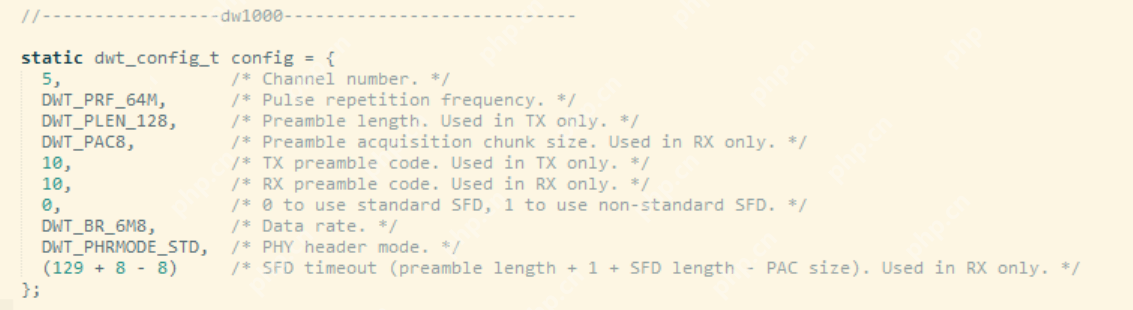

官方示例提供的配置：

UWB定位产品开发爬坑记录-2

最终成功降低功耗的配置如下：

dwt_config_t config ={
    2,               /* Channel number. */
    DWT_PRF_64M,     /* Pulse repetition frequency. */
    DWT_PLEN_128,    /* Preamble length. Used in TX only. */
    DWT_PAC8,        /* Preamble acquisition chunk size. Used in RX only. */
    9,               /* TX preamble code. Used in TX only. */
    9,               /* RX preamble code. Used in RX only. */
    1,               /* 0 to use standard SFD, 1 to use non-standard SFD. */
    DWT_BR_6M8,      /* Data rate. */
    DWT_PHRMODE_STD, /* PHY header mode. */
    (129 + 8 - 8)    /* SFD timeout (preamble length + 1 + SFD length - PAC size). Used in RX only. */
};

登录后复制

最后，还有一个基站的吞吐量需要提升，继续努力！

以上就是UWB定位产品开发爬坑记录-2的详细内容，更多请关注php中文网其它相关文章！
