故障表
故障 | 可能的原因 | 纠正措施 |
---|---|---|
部分在卡盘中移动。低夹紧力。 | 无润滑 | 润滑卡盘。 |
液压不正确 | 调整液压。 | |
卡盘设置不正确 | 检查卡盘设置。 | |
完成零件中的问题或锥度。 | 液压不正确 | 调整液压。 |
卡盘设置不正确 | 检查卡盘设置。 | |
卡爪松动或损坏 | 检查卡盘。 | |
未达到指令压力。 | 在指定的超时时间内未达到指令的设备压力。 | 检查与压力开关或电机的电气连接,或是否有故障硬件,如压力阀、液压马达或联轴器。 |
卡盘不会夹紧或松开 | 液压堵塞 | 检查驱动电磁阀和液压缸体,检查激活电磁阀和液压歧管。 |
纠正措施:
验证液压执行器是否接收液压油流量的正确量和方向。断开液压管路,并将其放入桶或其他物品中以捕获液压油。夹紧和松开夹头观察液流量是否从正确的软管位置流出。
如果一条软管没有发生流量或仅发生流量,请通过拆下激活电磁阀并检查其是否有可能导致堵塞的碎片或其他碎屑来排除根本原因。如果电磁阀很干净,则拆下并检查液压歧管有无碎屑。

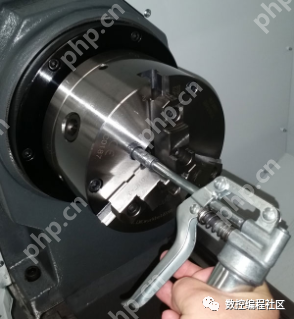

润滑
纠正措施:
润滑卡盘。缺乏润滑会显著降低卡盘的夹紧力。
卡盘的设置
纠正措施:
为正在使用的材料选择正确的钳口类型。粗硬的未加工棒料可以通过硬质卡爪更好地固定。用柔软的卡爪可以更好地夹住干净或翻转的棒料。使用软卡爪也可以减少或消除卡爪痕迹。夹紧时,使用塞尺检查卡盘卡爪和工件之间的间隙。确保卡爪抓住卡爪冲程中间的零件。在切割软卡爪之前,使用溅动或钻孔环正确加载卡盘。

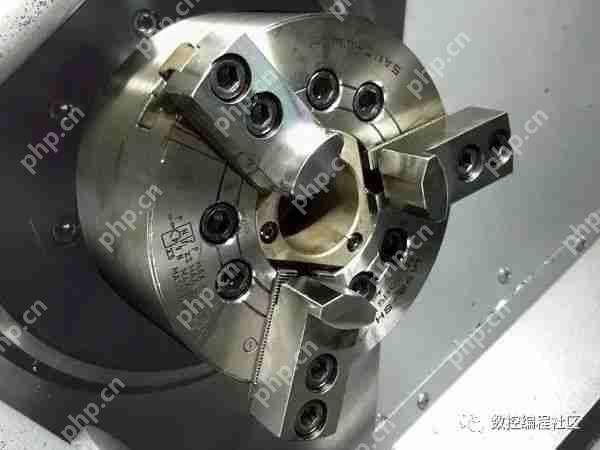

卡盘卡爪
纠正措施:
拆除工件,然后夹紧卡盘。检查每个卡盘卡爪有无运动,应该没有。如果有运动,检查是主卡爪还是可拆卸卡爪移动。如果主卡爪有运动,卡盘会损坏。如果可拆卸卡爪有运动,则检查螺栓长度和 T 型螺母。
