RAID磁盘阵列

磁盘冗余阵列（redundant arrays of independent disks，raid）是一种通过软件或硬件实现的技术，可以将多个较小的磁盘组合成一个具有容错功能的大型磁盘。raid的具体等级根据使用需求选择，主要包括以下几种：

标准RAID：RAID 0、RAID 1、RAID 5、RAID 6 混合RAID：JBOD、RAID 10、RAID 01

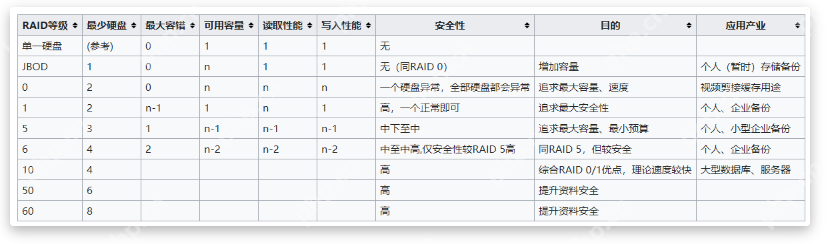

磁盘阵列比较

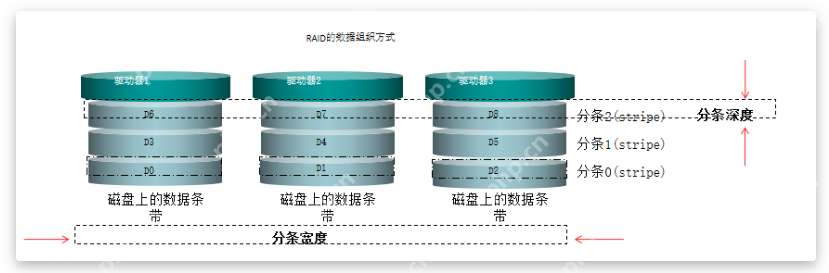

RAID的数据组织方式

条带：磁盘中单个或多个连续的扇区构成一个条带，是组成分条的元素。 分条：同一磁盘阵列中多个磁盘驱动器上相同“位置”（或相同编号）的条带。 分条宽度：在一个分条中数据成员盘的个数（上图分条宽度为3）。 分条深度：一个条带的容量大小（根据硬盘大小而定）。

RAID方式

JBOD JBOD，Just a Bunch Of Disk，一堆硬盘。在分类上，JBOD不是标准的RAID等级，只是将多个硬盘空间合并成一个大的逻辑硬盘，没有错误冗余机制。

RAID 0 RAID 0：等量模式，stripe，效率最高。RAID 0又叫带区集，指将两个以上的硬盘并联起来，形成一个大容量的磁盘。RAID 0的容量为硬盘容量的总和。数据在写入时，分段后分散存储在这些磁盘上，因为读写具有并行性，所以RAID 0是所有级别中最快的。缺点是RAID 0既没有冗余功能，也不具备容错能力，其中一块坏了就莫得了。应用场景：不追求安全，只要速度，大规模并发的读取场景。如数据库（备）、存储库（备）。

RAID 1 RAID 1：镜像模式，mirror，完整备份。RAID 1由两组以上的N个磁盘互相作镜像。RAID 1容量为硬盘容量总和的一半。数据写入时，分别写入工作盘和镜像盘中，在多线程IO的场景中会有比较好的表现。应用场景：只追求安全性，不追求速度。比如系统盘和监控服务器。

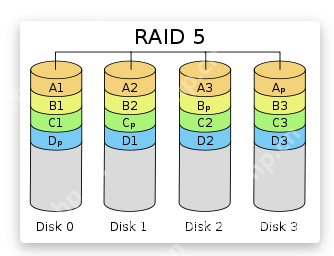

RAID 5 RAID 5：奇偶校验，效率与数据备份兼顾，Disk Striping硬盘分割技术。RAID 5至少需要三块硬盘。RAID 5的容量 = （硬盘个数-1）* 单块硬盘容量。RAID 5不是对存储的数据进行备份，而是把数据和相对应的奇偶校验信息存储到组成RAID 5的各个硬盘上，并且将奇偶校验信息分别存储于不同的磁盘上。当RAID 5的一个硬盘发生损坏，可用剩下的数据和奇偶校验信息来恢复被破坏的数据。RAID 5可以看作RAID 1和RAID 0的折中方案，既有近似RAID 0的读写速度，又有校验机制来保证数据的可靠性。应用场景：对安全性和速度有基本的需求。比如普通数据库、存储库。

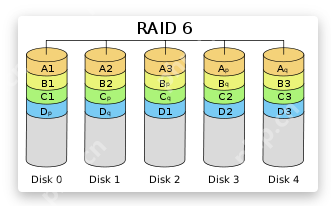

RAID 6 RAID 6：两套奇偶校验，可以看作RAID 5的升级版，加入第二个独立的奇偶校验快。RAID 6至少需要四块硬盘。RAID 6的容量 = （硬盘个数-2）* 单块硬盘容量。RAID 6的两个独立的奇偶校验系统采用不同的算法，数据的可靠性非常高，任意两块磁盘同时失效也不会影响数据的完整性。相比RAID 5，RAID 6有着更大的IO吞吐和计算能力。RAID 6建议使用硬件的方式实现。应用场景：对安全性和速度有基本的需求。比如普通数据库、存储库。

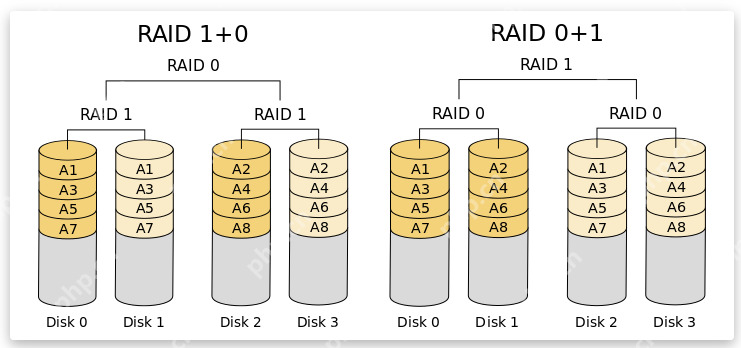

RAID 10/01 RAID 10：先分割，再镜像。（常用，可靠性高） RAID 01：先镜像，再分割。（可靠性低） 当RAID 10有一个硬盘损坏，其余的硬盘仍然可以正常运作；而RAID 01其中一个硬盘坏了，其他的就没法正常运作了。应用场景：对安全和性能都有较高要求的场景，比如数据库（主）、存储库（主）。

RAID实现

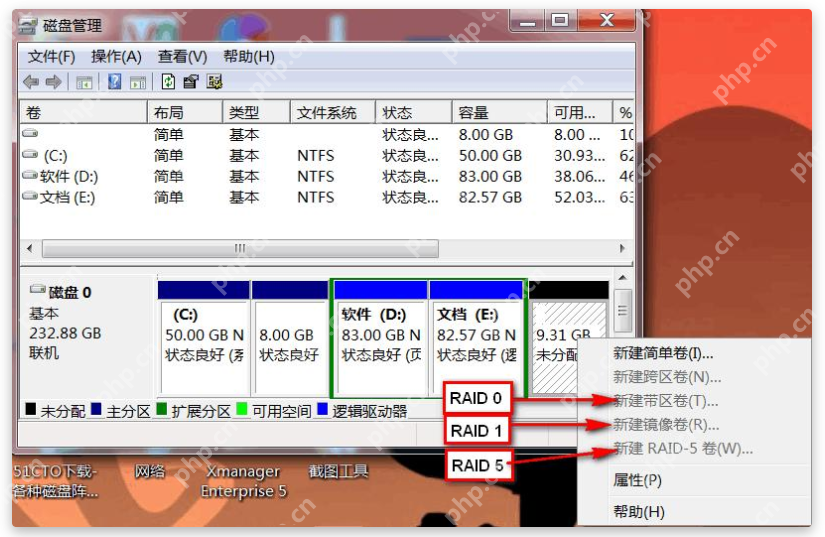

软RAID 软RAID：由操作系统模拟的RAID，由CPU来代替硬件RAID卡进行调度任务，一旦硬盘损坏，操作系统就会损坏，模拟的RAID就会失效。 优点：便宜，不需要专门买RAID卡。简单，点就完事了。 缺点：需要占用CPU资源来进行RAID的模拟。由操作系统模拟，系统坏了，就无法实现RAID的磁盘容错功能了。

示例假设要写入的数据是{A1，A2，A3，……，A8}，那么：

对于RAID1来说，需要做这样的转换：

12345678 +--+--+--+--+--+--+--+--+ +-->|A1|A2|A3|A4|A5|A6|A7|A8|+--+--+--+--+--+--+--+--+ | +--+--+--+--+--+--+--+--+|A1|A2|A3|A4|A5|A6|A7|A8|-->| Disk0+--+--+--+--+--+--+--+--+ | +--+--+--+--+--+--+--+--+ RAID 1 +-->|A1|A2|A3|A4|A5|A6|A7|A8| +--+--+--+--+--+--+--+--+ Disk1 对于四盘RAID0来说，需要做这样的转换： 12345678910111213141516 +--+--+ +-->|A1|A5| | +--+--+ | Disk0 | +--+--+ +-->|A2|A6|+--+--+--+--+--+--+--+--+ | +--+--+|A1|A2|A3|A4|A5|A6|A7|A8|-->| Disk1+--+--+--+--+--+--+--+--+ | +--+--+ RAID 0 +-->|A3|A7| | +--+--+ | Disk2 | +--+--+ +-->|A4|A8| +--+--+ Disk3 对于四盘RAID10来说，需要做这样的转换： 12345678910111213141516 +--+--+--+--+ +-->|A1|A3|A5|A7| | +--+--+--+--+ | Disk0 | +--+--+--+--+ +-->|A1|A3|A5|A7|+--+--+--+--+--+--+--+--+ | +--+--+--+--+|A1|A2|A3|A4|A5|A6|A7|A8|-->| Disk1| +--+--+--+--+--+--+--+--+ | +--+--+--+--+ RAID 10 +-->|A2|A4|A6|A8| | +--+--+--+--+ | Disk2 | +--+--+--+--+ +-->|A2|A4|A6|A8| +--+--+--+--+ Disk3 对于四盘RAID5来说，需要做这样的转换（其中B7、B8、Q3需要先从硬盘读出，P1、P2、P3需要进行计算）： 12345678910111213141516 +--+--+------+ +-->|A1|A4|B7->A7| | +--+--+------+ | Disk0 | +--+--+------+ +-->|A2|A5|Q3->P3|+--+--+--+--+--+--+--+--+ | +--+--+------+|A1|A2|A3|A4|A5|A6|A7|A8|-- | Disk1(P3=B7 XOR A7 XOR B8 XOR A8 XOR Q3)+--+--+--+--+--+--+--+--+ | +--+--+------+ RAID 5 +-->|A3|P2|B8->A8| | +--+--+------+ | Disk2(P2=A4 XOR A5 XOR A6) | +--+--+ +-->|P1|A6| +--+--+ Disk3(P1=A1 XOR A2 XOR A3) 类似的，读取数据需要进行反向转换。上述提到的这些转换、计算过程，如果由CPU执行硬盘控制器的驱动程序代码完成，就是软RAID。

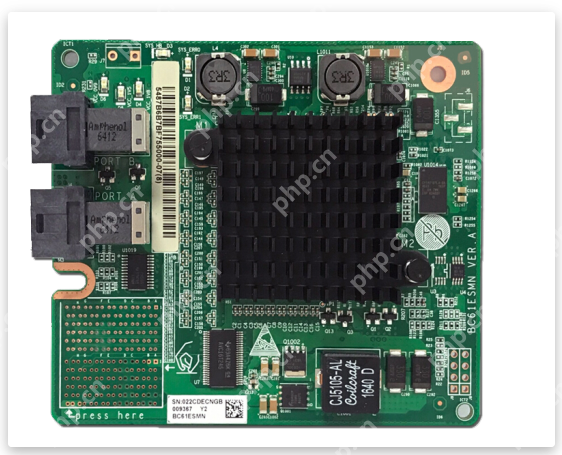

硬RAID 硬RAID：n块独立硬盘+硬件RAID卡组成的，就算硬盘发生故障，RAID卡也不会发生故障，可以起到磁盘容错的作用。

参考资料 https://www.php.cn/link/6881a152b83d09fd68ccb9be0f9d9adehttps://www.php.cn/link/a6df0bdb9111011bb923c11b2bc2e5fd
