几块钱几分钟打造示波器+波形发生器

仅需几分钟和几块钱，您就可以将 raspberry pi pico（或任何 rp2040 板）改造成一个简单的示波器和波形发生器。

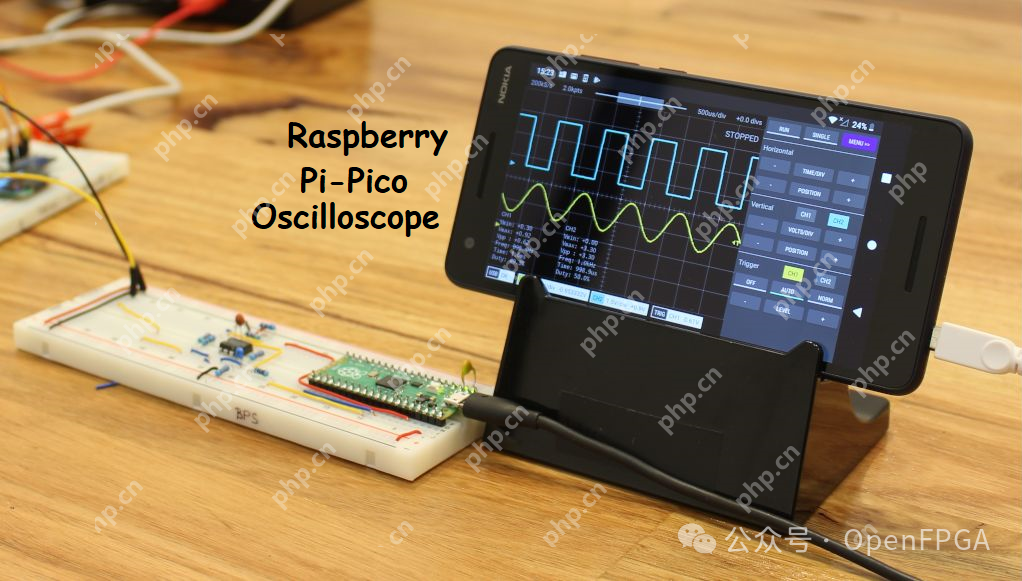

本项目以 Raspberry Pi Pico 作为核心，通过 USB 将 Pico 的信号传输到手机上，并在手机上显示波形。

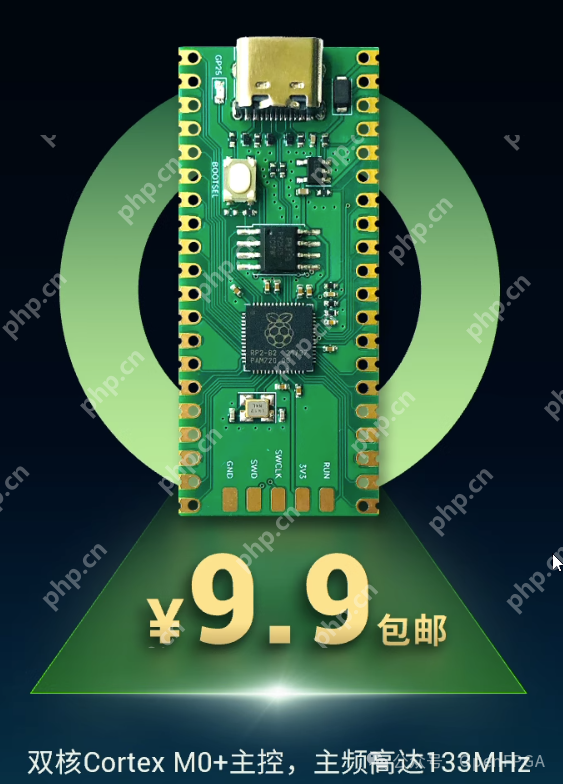

特性包括200Khz带宽，支持2通道，500KS/s采样率，时间/格可从5us至20s调整，板载1khz波用于测试，低功耗，USB接口支持。适用的硬件有树莓派 Pico、RP2040-zero以及所有基于 RP2040 的板卡（需具有 USB 连接）。

安装步骤：从链接下载最新固件：https://www.php.cn/link/8f34e6c58e3875b532232d5c0165afa2 提取码：open

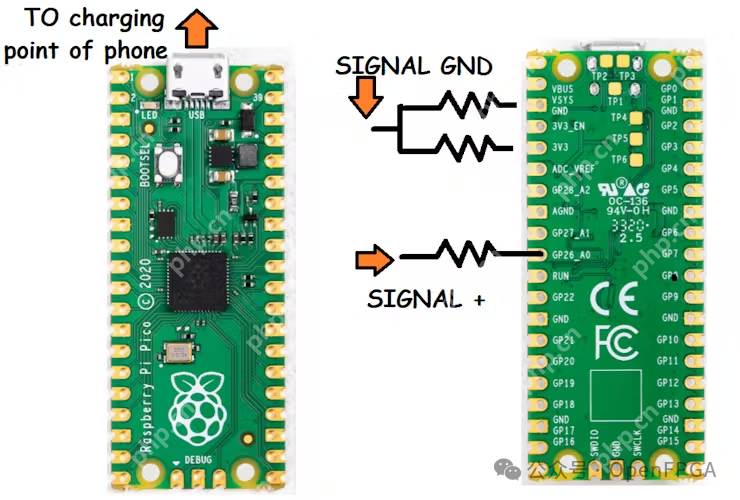

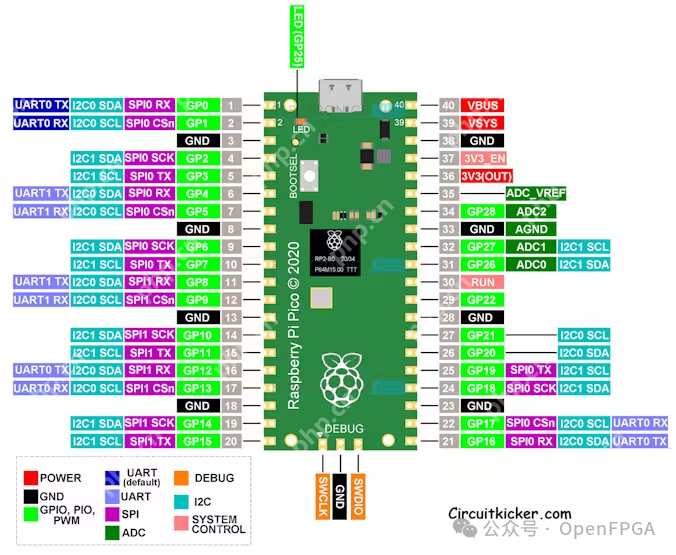

连接开发板到计算机时，按住 BOOTSEL 按钮，将下载的固件文件复制到 RP2040，板载 LED 开始闪烁。完成后，GPIO26 为通道一，GPIO27 为通道二。给任意通道一个 0 到 +3.3 V 的信号，将信号的 GND 连接到 Pi 的 GND，通过 USB 连接到智能手机即可完成所有连接。

对于高电压，可以在通道引脚上添加一个 100k 电阻。为了测量负电压和信号（例如 -3.3 至 +3.3 伏），可以使用 3.3v 和 GND 之间的 1k 电阻器制作一个电阻分压器网络。

示波器屏幕上提供了一个专门的应用程序来显示从 Pico 接收的波形和信号，名为 SCOOPY（仅支持单通道）。

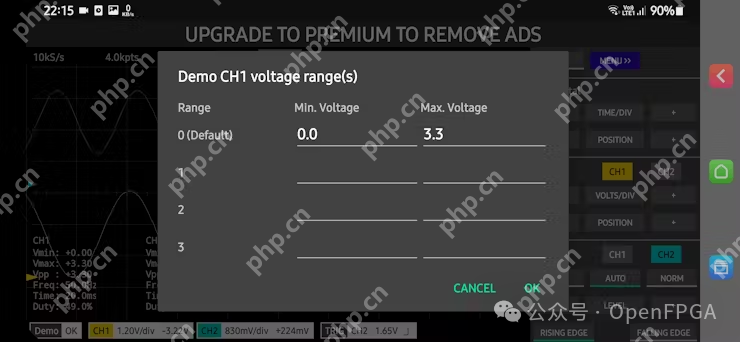

该应用程序具有出色的波形分析界面，可以调整波在 XY 方向上的位置，增加或减少每格时间和每格电压。该应用程序可以在 Android 智能手机上运行。

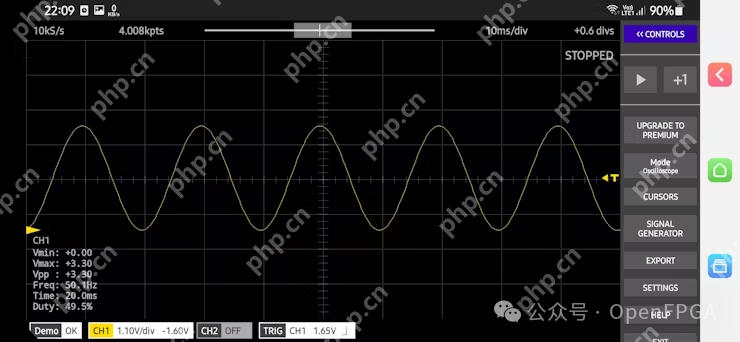

提供占空比为 50% 的 50Hz 正弦波演示信号，用于检查通道或在应用中进行校准。触摸屏使得操作更加便捷。

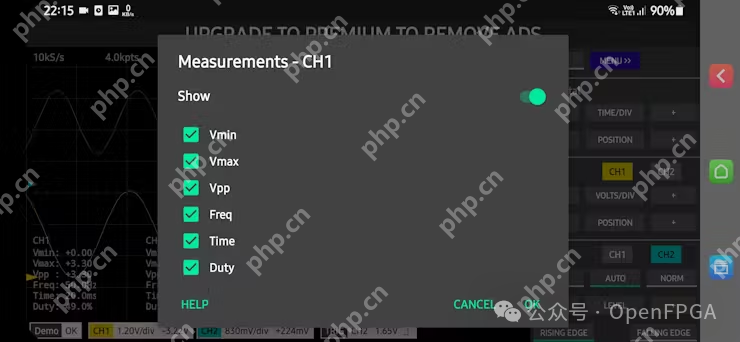

此外，信号的实时读数显示在角落，包括电压、频率、时间和占空比。

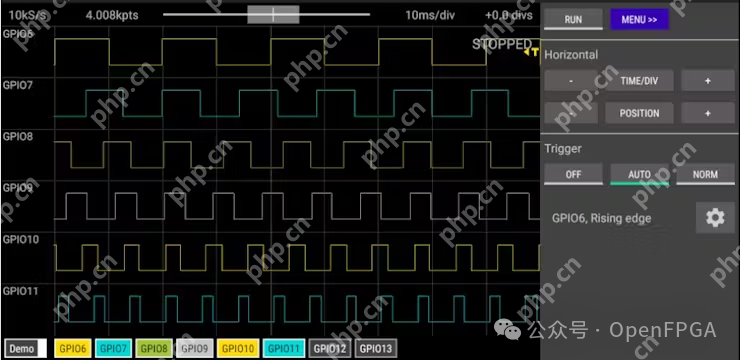

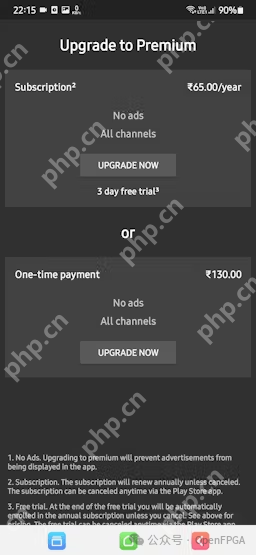

应用程序还具有信号发生器和逻辑分析仪功能，这些功能随应用程序的免费版本一起提供。信号发生器仅支持频率范围为1.25Mhz的正弦波和方波。

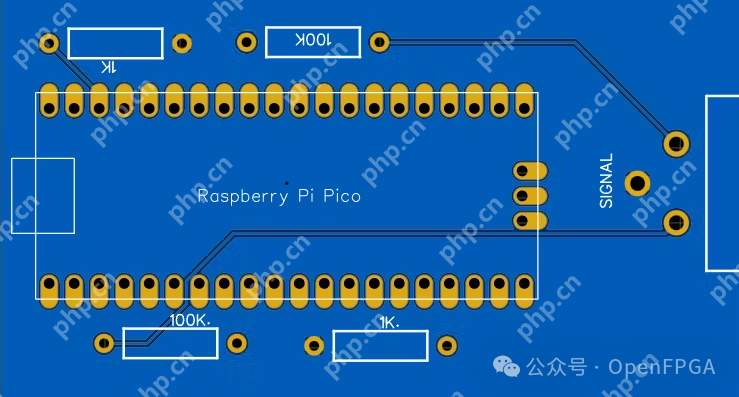

PCB文件设计了一款扩展板，可直接使用。

链接地址：

关于代码问题，该示波器只能测量小信号。同时，可以将之前的逻辑分析仪（几块钱几分钟打造100MHz采样率逻辑分析仪）集成进来，形成强大的工具。
