背板以太网12-25GBASE-KR（S）(一)

25gbase-kr-(s) (c111)

25GBASE-KR和25GBASE-KR-S在不同FEC模式下达到丢包率（64字节线速报文丢包率≤6.2 ×10–10）的要求时，对链路的误码率（BER）指标如下：

RS-FEC可以在BER≤10-5的物理链路上达到丢包率要求；

BASE-R FEC可以在BER≤10-8的物理链路上达到丢包率要求；

无FEC可以在BER≤10-12的物理链路上达到丢包率要求；

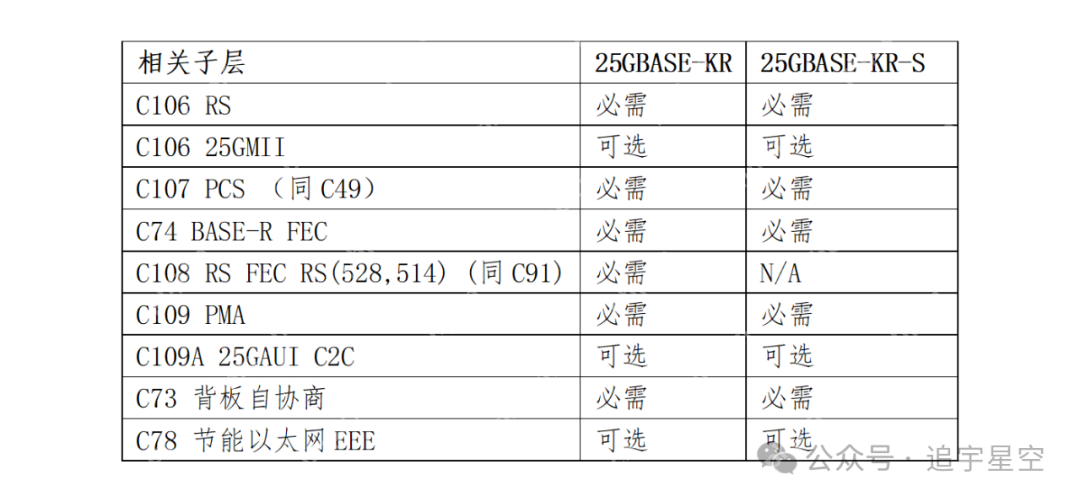

25GBASE-KR的硬件必须支持BASE-R FEC和RS-FEC，而25GBASE-KR-S的硬件则必须支持BASE-R FEC。

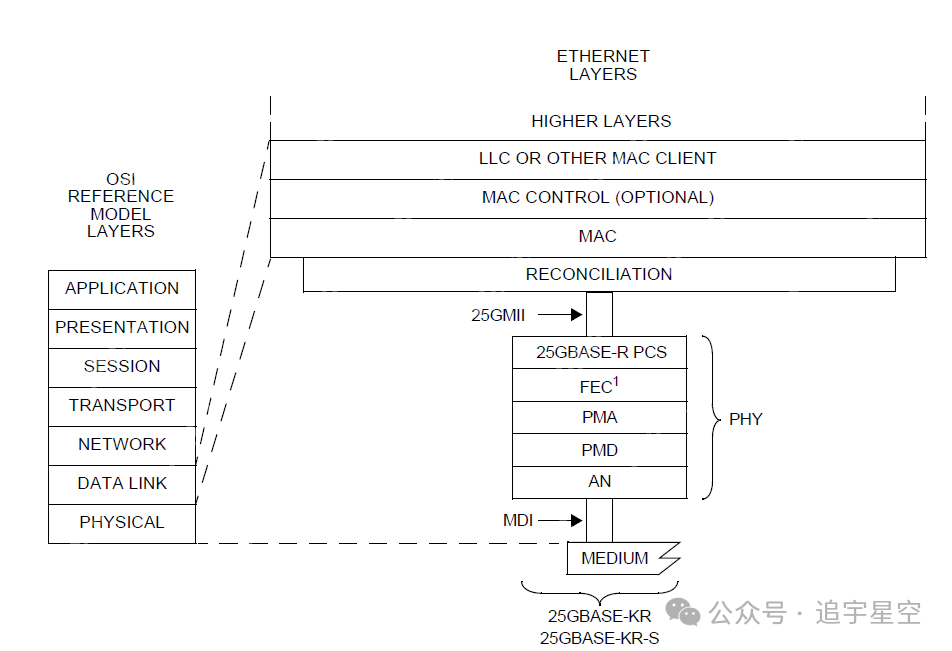

OSI图

PMD相关子层图

25GBASE-KR-(S)采用C73自协商（后续章节将详细介绍）；

25GBASE-KR-(S)可选支持节能以太网EEE。

RS & 25GMII（C106）

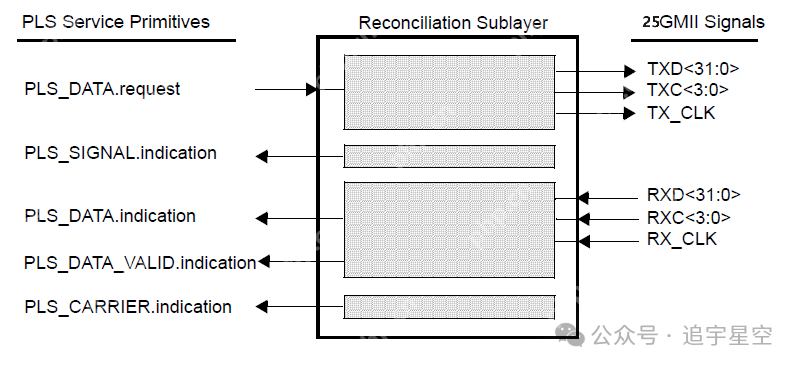

RS层负责将MAC层的串行数据和25GMII接口的并行数据进行相互转换。

25GMII仅支持全双工操作，因此PLS_SIGNAL.indication原语永远不会产生。

若25GMII支持EEE或链路中断（使用特殊的序列有序集来标识链路短暂中断），PLS_CARRIER.indication原语才会产生。

25GMII：包括32个数据信号(TXD和RXD)，4个控制信号(TXC和RXC)，以及1个时钟信号(TX_CLK和RX_CLK)。时钟频率为390.625MHz(100ppm)，在上升沿和下降沿同时采样，计算公式为390.625M Clk/(s×边沿)×2边沿×32bit/Clk=25Gbps。

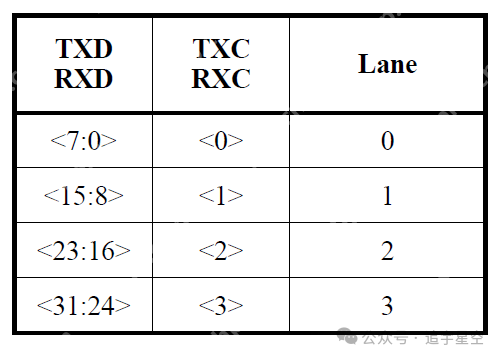

25GMII发送接收Lane分配

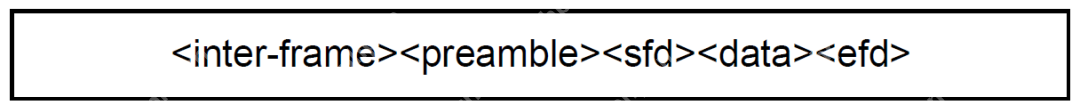

25GMII数据流

帧间隔

帧间隔以IDLE码（0x07）的形式存在于前一个报文的“终止型”（0xFD）与下一个报文的“开始型”（0xFB）之间。IPG（包括T，不包括S）最小为5Byte（默认最小值为12Byte，因为二层报文长度的任意性和报文的S码必须出现在Lane 0的双重要求，在某些情况下IPG会小于12Byte）。

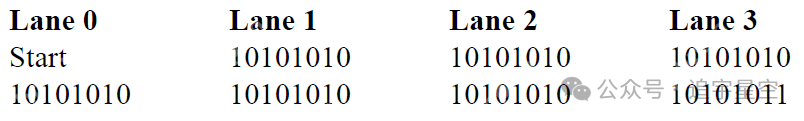

前导码与SFD

第一个前导码被替换为“开始型”25GMII控制码（0xFB）[只能出现在Lane0]。

帧结束标记EFD

EFD使用“终止型”25GMII控制码（0xFD）[可以出现在任意Lane]。

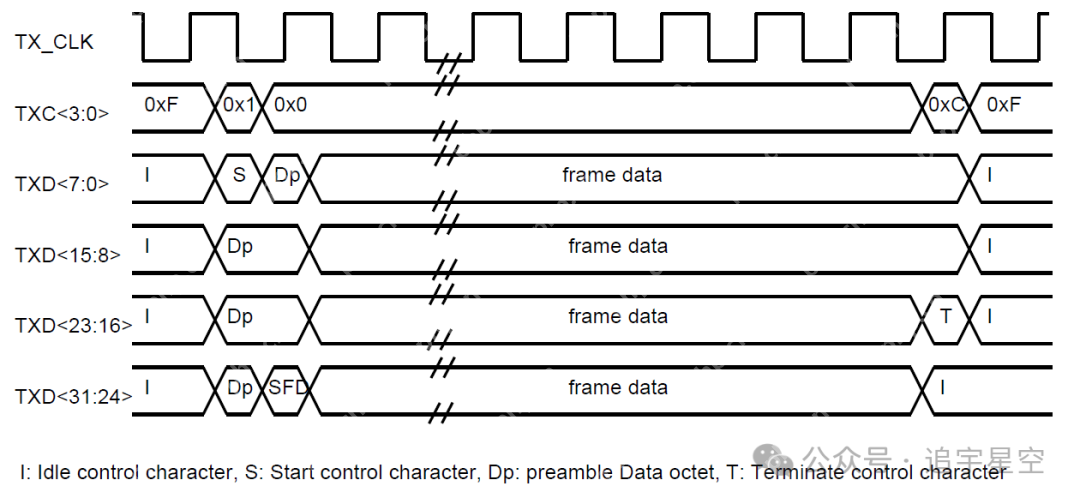

普通数据帧发送时序

S=0xFB (TXC=1) , DP=0x55 (TXC=0) , DP=0x55 (TXC=0) , DP=0x55 (TXC=0) , DP=0x55 (TXC=0) , DP=0x55 (TXC=0) , DP=0x55 (TXC=0) , SFD=0xD5 (TXC=0) , MAC帧数据…………+FCS ，T=0xFD (TXC=1) ，I=0x07 (TXC=1) ，……

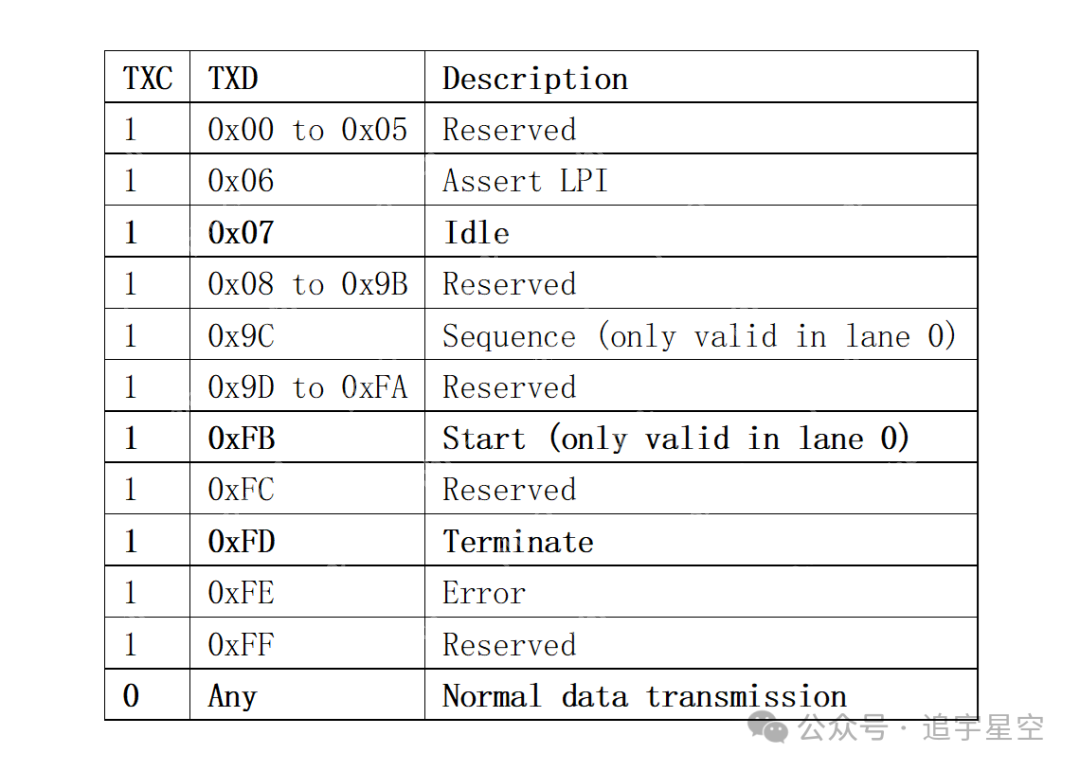

TXD, TXC编码

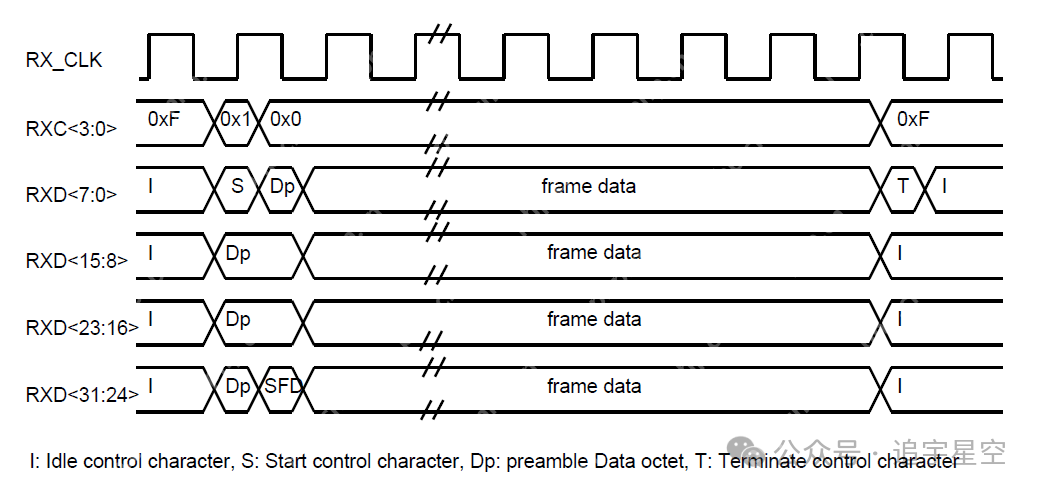

普通数据帧接收时序

S=0xFB (RXC=1) , DP=0x55 (RXC=0) , DP=0x55 (RXC=0) , DP=0x55 (RXC=0) , DP=0x55 (RXC=0) , DP=0x55 (RXC=0) , DP=0x55 (RXC=0) , SFD=0xD5 (RXC=0) , MAC帧数据…………+FCS ，T=0xFD (RXC=1) ，I=0x07 (RXC=1)，……

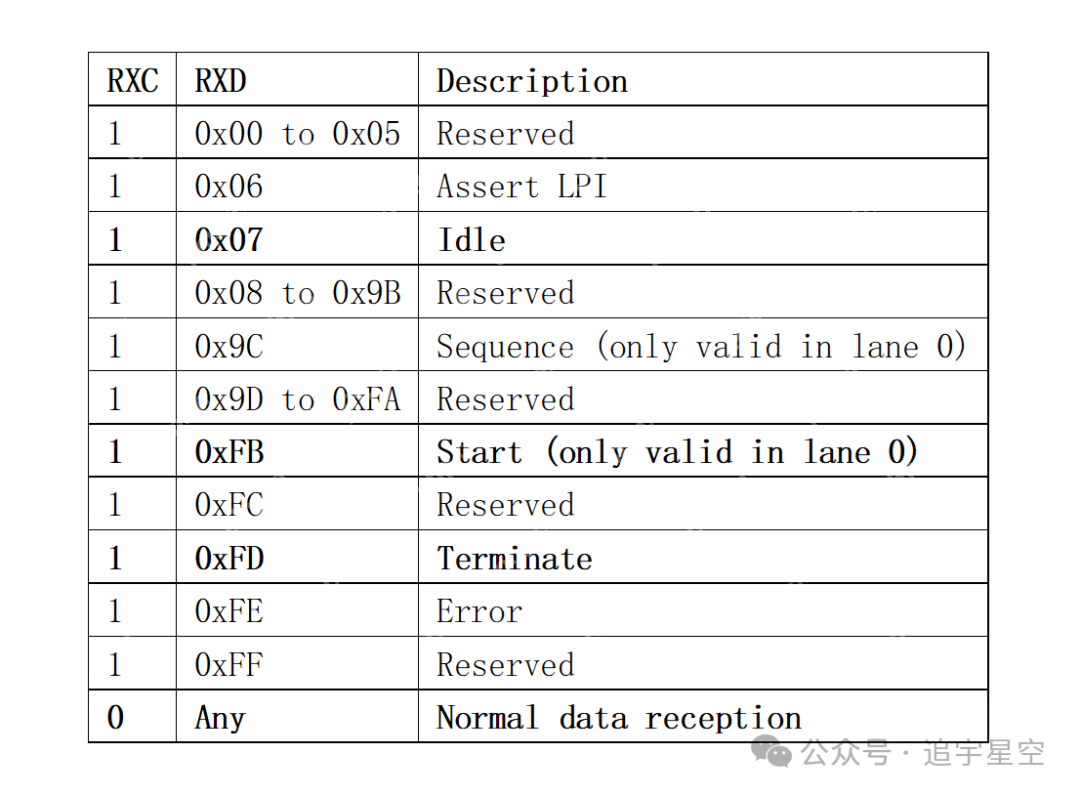

RXD, RXC编码
