前世今生:

CODESYS 软件工具是基于先进的.NET 架构和 IEC 61131-3 国际标准的工业 4.0 和物联网应用开发平台。CODESYS 的独特优势在于，它允许用户通过单一软件工具套件实现完整的工业自动化解决方案，包括逻辑控制（PLC）、运动控制（Motion Control）及 CNC 控制、人机界面（HMI）、基于 Web Service 的网络可视化编程和远程监控、冗余控制（Redundancy）和安全控制（Safety）等。

1.1

标准化

符合 IEC 61131-3 国际标准（提供六种编程语言）和 IEC 61508（安全标准）。

1.2

开放式、可重构的、组件化平台架构

CODESYS 为用户提供全球领先的自动化开发平台中间件 CODESYS Automation Platform，支持用户开发自有知识产权的开发环境。

基于.NET 架构，CODESYS 由各种组件化的功能模块（如编译器、调试器、运动控制、CNC、总线配置等）组成；用户可以根据实际需求进行裁剪，并完全支持基于 CODESYS 公司提供的强大中间件产品和标准构建开发自主知识产权的功能组件和库。

1.3

良好的可移植性和强大的通信功能

CODESYS 完全支持 EtherCAT、CANopen、Profibus、Modbus 等主流现场总线。

CODESYS Runtime System 可在各种主流 CPU 上运行，如 ARM、X86，并支持 Linux、Windows、VxWorks、QNX 等操作系统或无操作系统的架构。

1.4

强大的运动控制和 CNC 功能

支持单轴和轴组控制、CNC 控制、机器人控制。

1.5

支持第三方开发工具和应用程序

具有 OPC、OPC UA 等功能。

国内如汇川的InoProShop(CODESYS V3)、固高的OtoStudio(CODESYS V2.3)；国外如倍福的TwinCAT3、KEBA的KeMotion，都是基于CODESYS Automation Platform深度定制、二次开发，形成了自己独特风格的IDE。

为了便于学习，我们可以选择国内二次开发的IDE，如汇川的InoProShop。其界面与CODESYS基本相似，编程过程和方式也相同。此外，它还提供了完整的中文帮助文档，并有丰富的国内论坛程序案例可供参考。一旦掌握了一种IDE，对于其他基于二次开发的IDE也能轻松上手。因此，学习一种IDE，实际上相当于掌握了多个品牌的编程方法。

2

InoProShop 的特点和优势

InoProShop 是为中型PLC设计的编程组态软件。InoProShop为中型PLC提供完整的配置、编程、调试、监控环境，可以灵活自由地处理功能强大的 IEC 语言。通过InoProShop可完成对工程和设备的管理；支持IEC 61131-3标准语言编程，具有灵活的功能块库，离线仿真功能，智能调试查错功能及采样跟踪功能。

汇川 PLC 编程软件 InoProShop 旨在为工程师和编程人员提供高效、可靠的 PLC 编程体验。本文将介绍 InoProShop 的特点和优势，并结合创建项目过程展示其在工业自动化领域的应用。

2.1

用户友好的界面

直观的用户界面简化了 PLC 编程操作，适用于初学者和有经验的工程师。

2.2

多语言支持

支持梯形图、结构化文本和顺序功能图等多种编程语言，提供灵活的选择以适应不同编程需求。

2.3

高效的调试工具

强大的在线调试工具帮助快速发现和纠正错误，实时监控和可视化界面节省时间和精力（CODESYS 的ST监控远超博图）。

2.4

丰富的函数库和模块

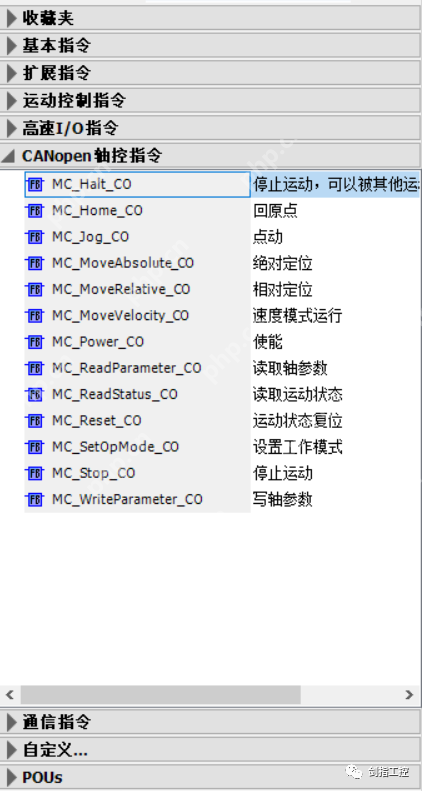

内置各种常用控制和运算功能的函数库和模块，简化编程过程，提高编程效率。

3

创建项目案例: 温度控制系统

3.1

硬件配置

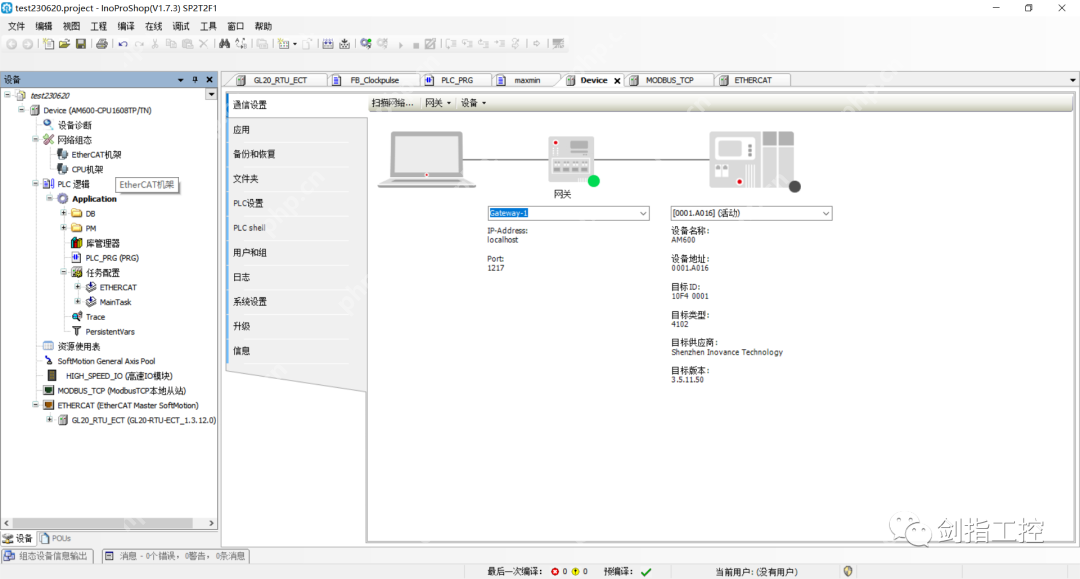

使用 InoProShop 的硬件配置界面添加PLC，根据硬件选择，添加AI/AO模块，用于连接温度传感器和执行器。

3.2

编写控制逻辑

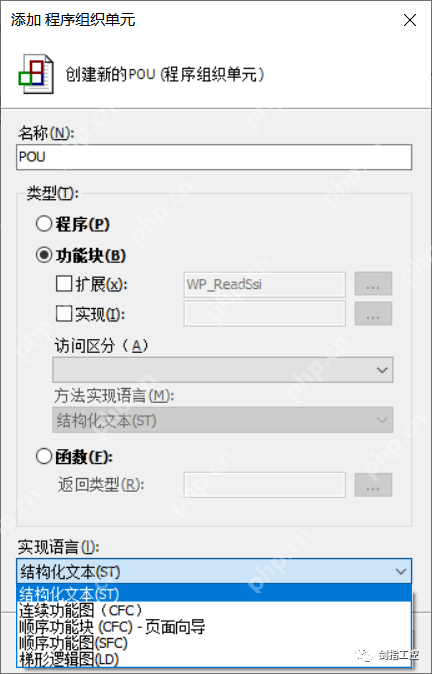

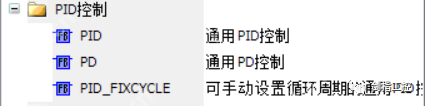

使用梯形图编程语言、ST编程语言或其他编程语言编写温度控制系统的控制逻辑，通过逻辑运算和数学运算实现温度的监测和控制，调用函数库中的 PID 控制函数实现自动调节加热功率。

3.3

在线调试和优化

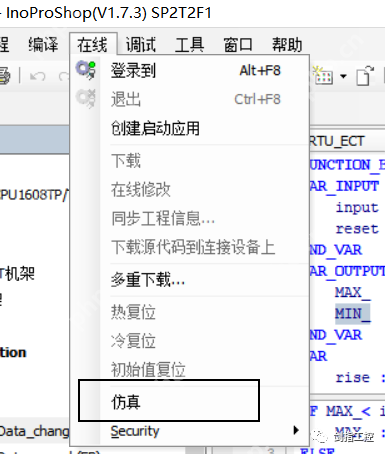

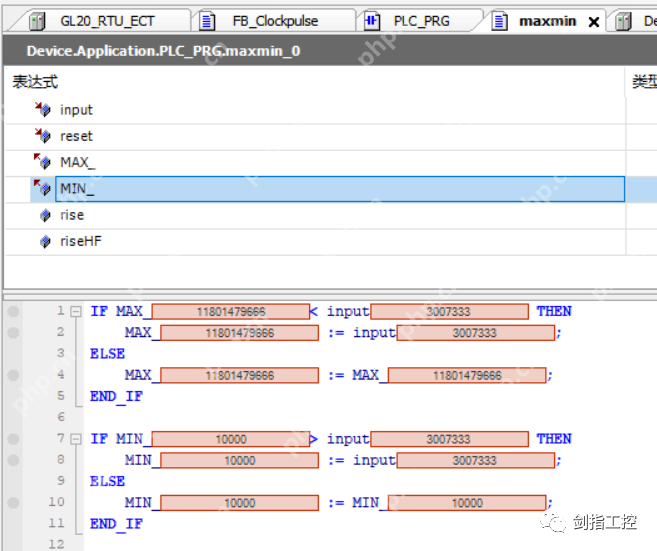

使用 InoProShop 的仿真工具，验证和优化程序。实时监控，模拟输入信号，以检查逻辑正确性。调整和优化程序以确保系统稳定性和可靠性。

3.4

软硬件协同工作

将生成的控制程序下载到 PLC ，并与硬件设备进行协同工作。检查程序是否按正常的逻辑执行。

4

结尾:

CODESYS 通过其用户友好的界面、多语言支持、高效的调试工具和丰富的函数库，为工程师提供了便捷而高效的编程体验。通过实际的温度控制系统案例，展示了 CODESYS 在工业自动化中的应用。不论是简单的控制逻辑还是复杂的自动化系统，CODESYS 都能满足用户的需求，提供稳定可靠的解决方案。

工程师们可以根据具体项目需求，灵活运用 CODESYS 的功能和特点，快速开发出高质量的 PLC 控制程序。无论是初学者还是有经验的工程师，CODESYS 都是一个值得信赖的 PLC 编程工具。
