大家好，之前我分享了大约一百多个关于fpga的开源项目，涵盖了pcie、网络、risc-v、视频编码等领域。这次我将为大家带来一些有趣的娱乐项目，这些项目主要是使用fpga对老游戏内核进行硬解，涉及的内核种类繁多，目标是实现高可实现性和复现性。

由于这些是娱乐项目，本文中将包含许多动图，下面就让我们开始吧。

1、zxuno项目地址如下：

官方网站：

第一个项目是zx-uno，它使用Xilinx Spartan XC6SLX9 FPGA实现了整个ZX Spectrum计算机系列（ZX Spectrum是英国早期广受欢迎的家用电脑之一，类似于美国的Commodore 64。由于其简洁性、多功能性和出色的设计，很快就吸引了许多软件公司为其开发各种软件）以及ULAPlus、TurboSound等系统。zx-uno的大小与Raspberry Pi相当。

支持的软核包括：

ZX Spectrum ZX81 SAM Coupé MSX1 C64 Atari 800XL Jupiter ACE Oric Atmos BBC Micro VIC-20 Acorn Electron ZX Spectrum TBBlue Apple II Acorn Atom Amstrad CPC 6128 (no SD support) ZX Spectrum Kyp C16 / C116 / Plus4 Sharp MZ-700 PC/XT 512k PC/XT 2Mb PET ZX Spectrum 128 Kyp Multicomp CP/M Galaksija Amstrad CPC 6128 (SD support) Amstrad CPC 464 Spectrum with PZX ZX Spectrum Kyp+VGA+TSound+SAA1099 Flappy Bird TRS-80 ZX Spectrum (ESP26 UART support) Jupiter ACE (AY-3-8910, SD support) Apple I Oric Atmos (with SD support) ZX Spectrum Kyp (native VGA output)

此外，zx-uno还支持许多街机内核，有兴趣的朋友可以到项目主页查看。

按照开源地址制作硬件后（包含源文件及Gerber，可以直接打样），BOM如下：

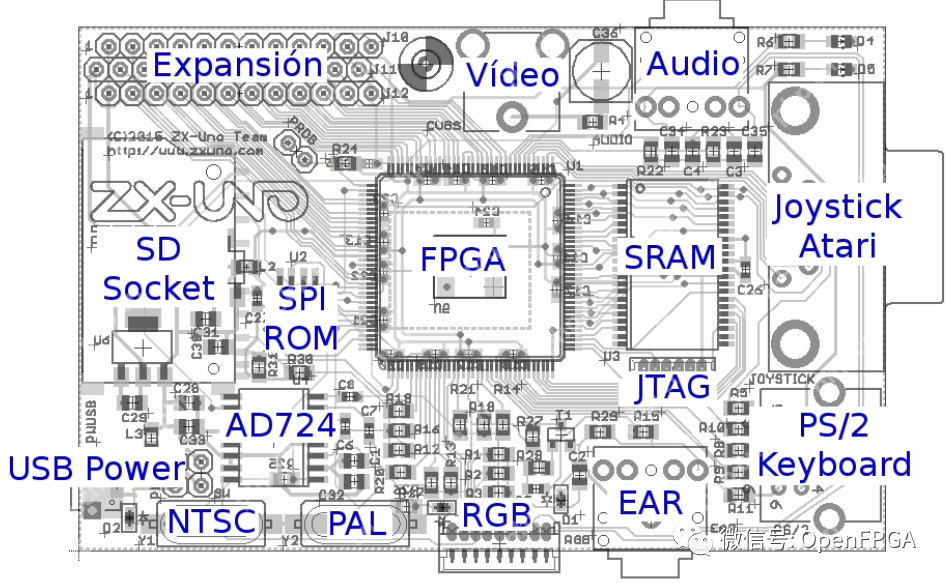

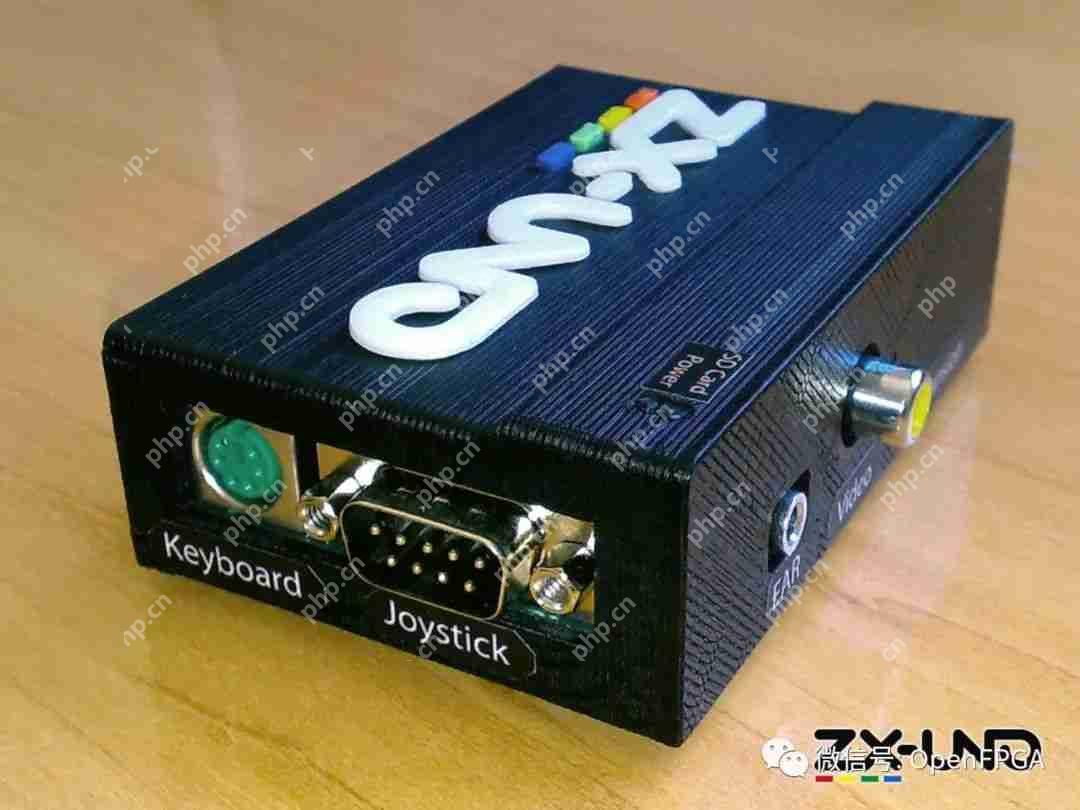

硬件展示如下：

启动画面：

测试过程：

最后是享受游戏的时刻：

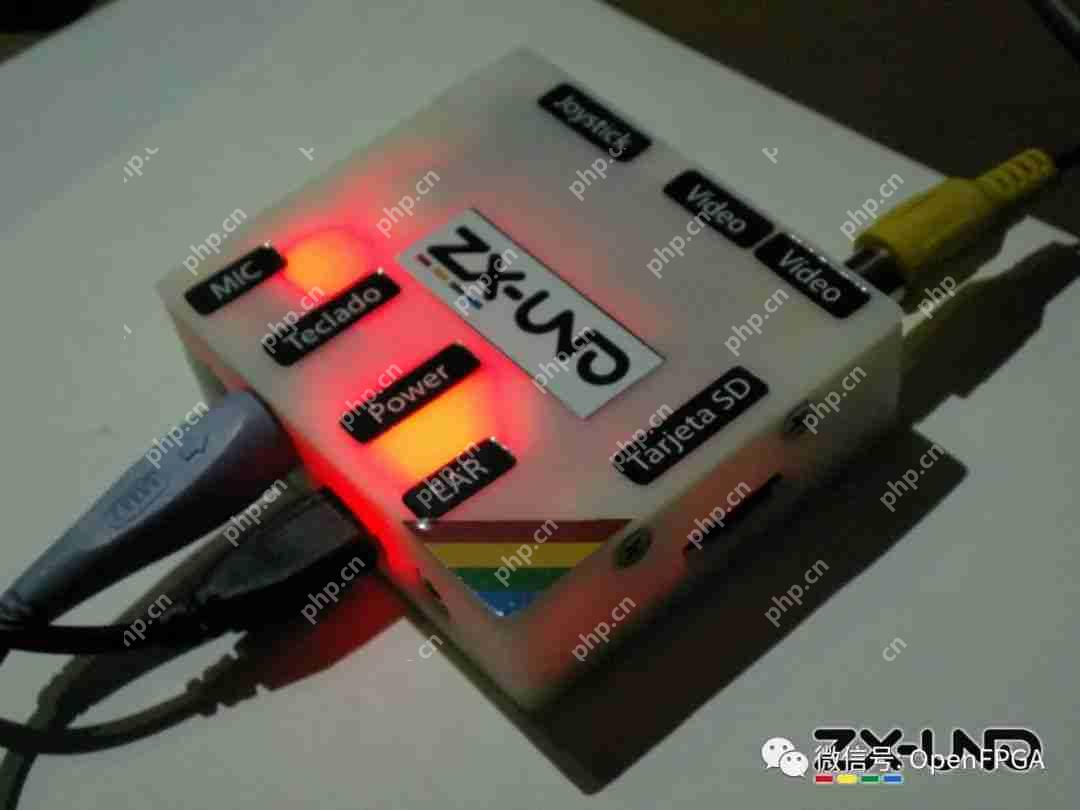

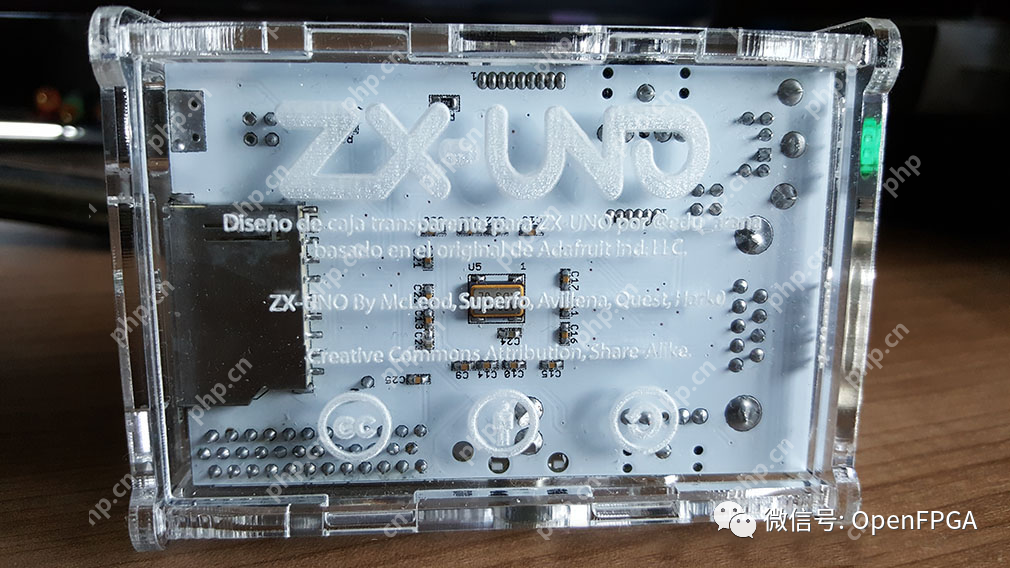

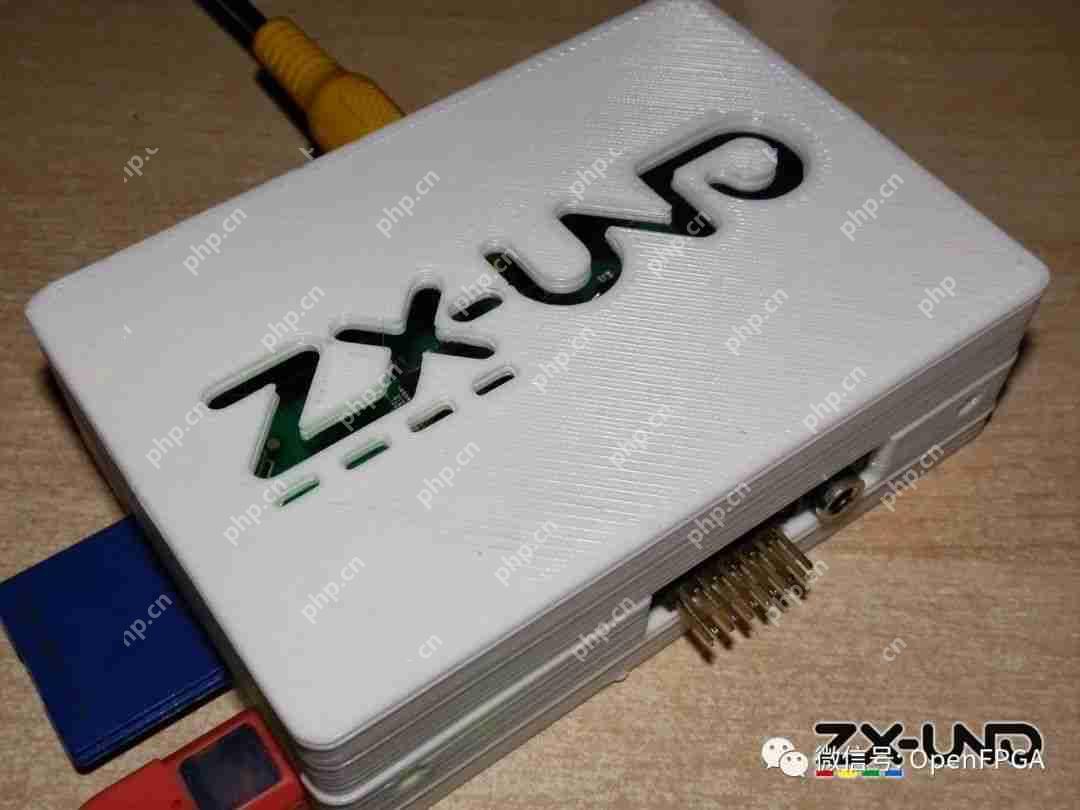

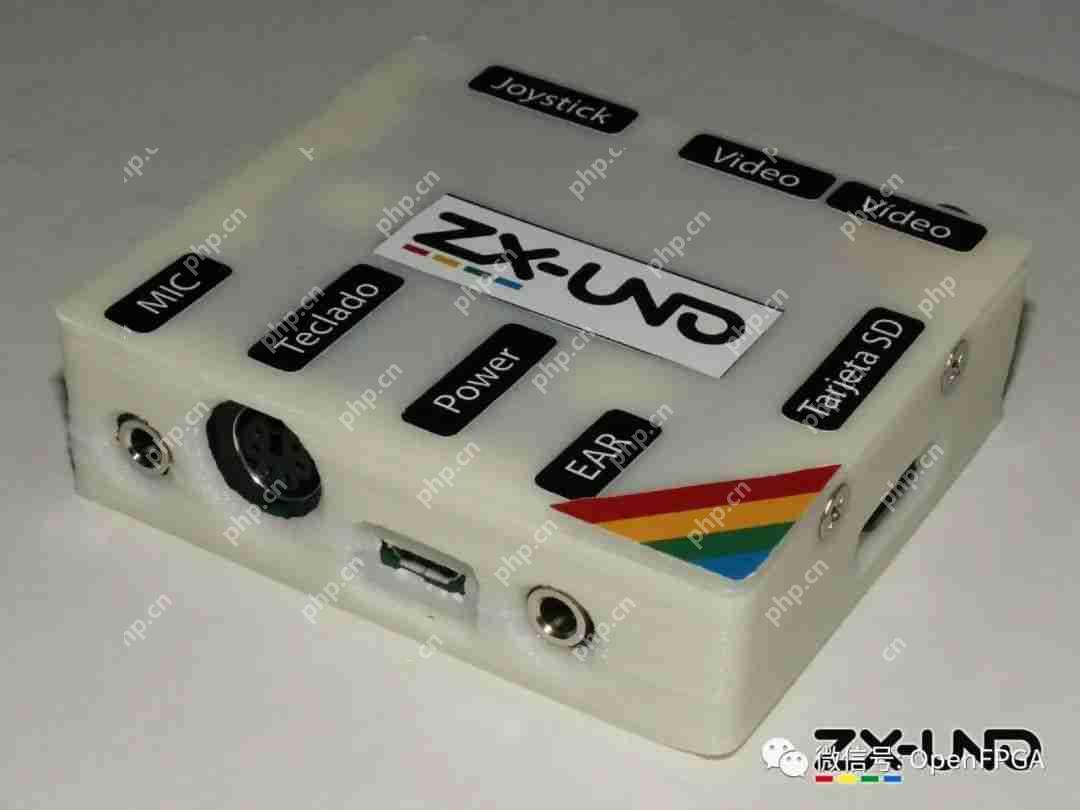

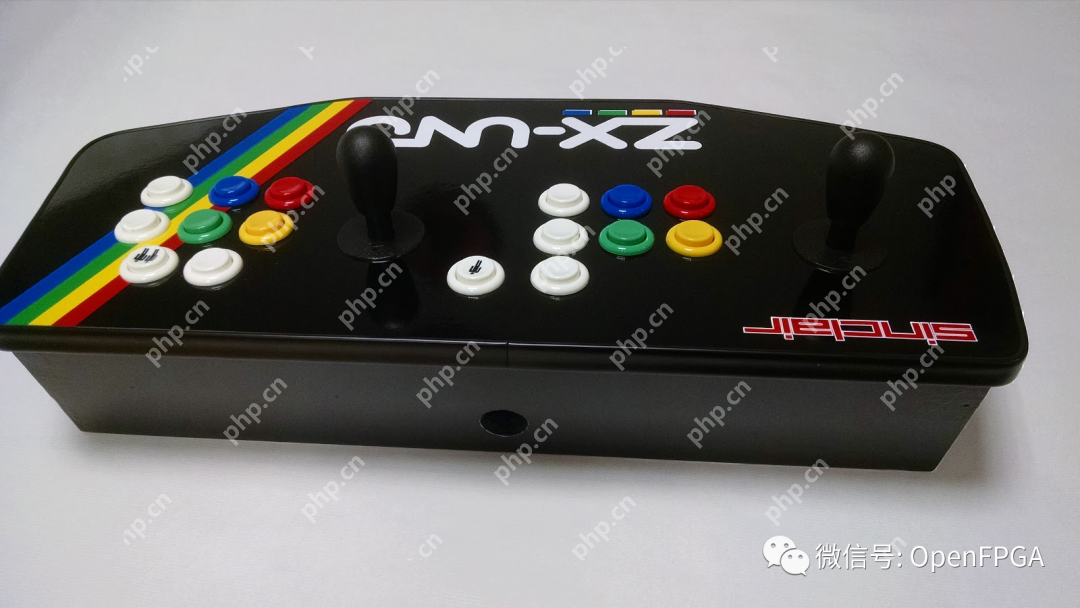

这个项目是众筹项目，外壳也是必需的，下面是一些外壳选项：

2、sidewinder项目主要参数：FPGA BOARD EP4CE22

SDRAM 256Mbit

项目提供硬件原理图（PDF），Gerber（可以直接打板）

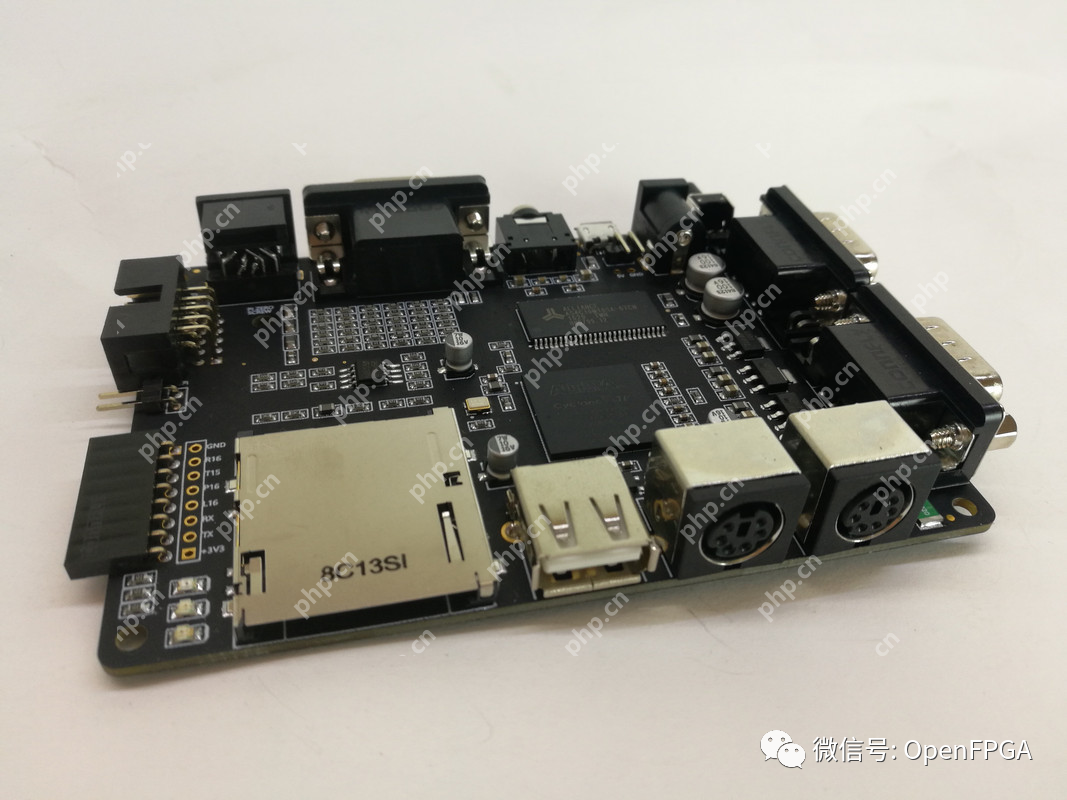

硬件展示：

启动画面：

计算机启动：

游戏选择界面：

游戏演示：

mister最后一个项目是mister，虽然还有许多类似的项目，但mister的强大之处使其他项目相形见绌。它可以被视为多个项目的集合，未来几年内mister的优势将难以被超越。

我们先来看一下mister项目的介绍：

MiSTer是一个开源项目，旨在使用现代硬件重新创建各种经典计算机（50+系统）、游戏机（25+种游戏机）和街机（10+种常用街机内核）。它允许软件和游戏图像像在原始硬件上一样运行，并支持外围设备，如鼠标、键盘、操纵杆和其他游戏手柄。

硬件特性使用DE10-NANO开发板（容易购买）+SDRAM扩展板（非必需，但能增加更多内核支持）+低解板（非必需）+USB HUB（非必需）

所有需要的硬件都是开源的（AD的源文件），可以直接打板。

DE10-NANO的特点：

Altera Cyclone V SE FPGA with 110,000LE (41,500ALM) and 5,570Kbit of Block RAM.ARM Cortex A9 dual-core CPU at 800MHz.HDMI video and audio allowing connect to any modern monitor/TV.DDR3 1GB available for both ARM and FPGA.High speed ARMFPGA interconnect due to both being in the same chip.硬件展示：

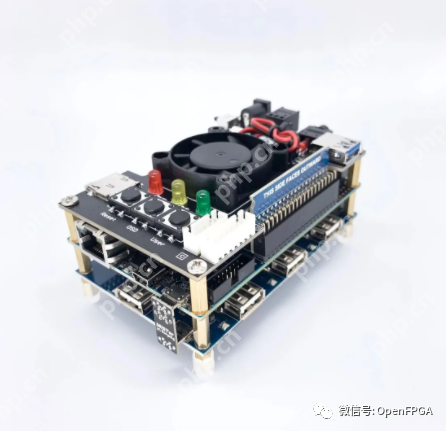

硬件组装完成：

制作SD卡上系统，项目中提供了各种内核的源文件，可以根据需求进行移植。如果使用项目提供的板卡，则可以使用官方提供的SD卡镜像，镜像位置：

制作过程如下：

启动画面：

更新游戏因为运行的是Linux系统，所以可以通过SSH、TCP等工具通过网口从PC将游戏导入到SD卡内。

计算机启动演示：

当然，Windows 95也可以轻松运行：

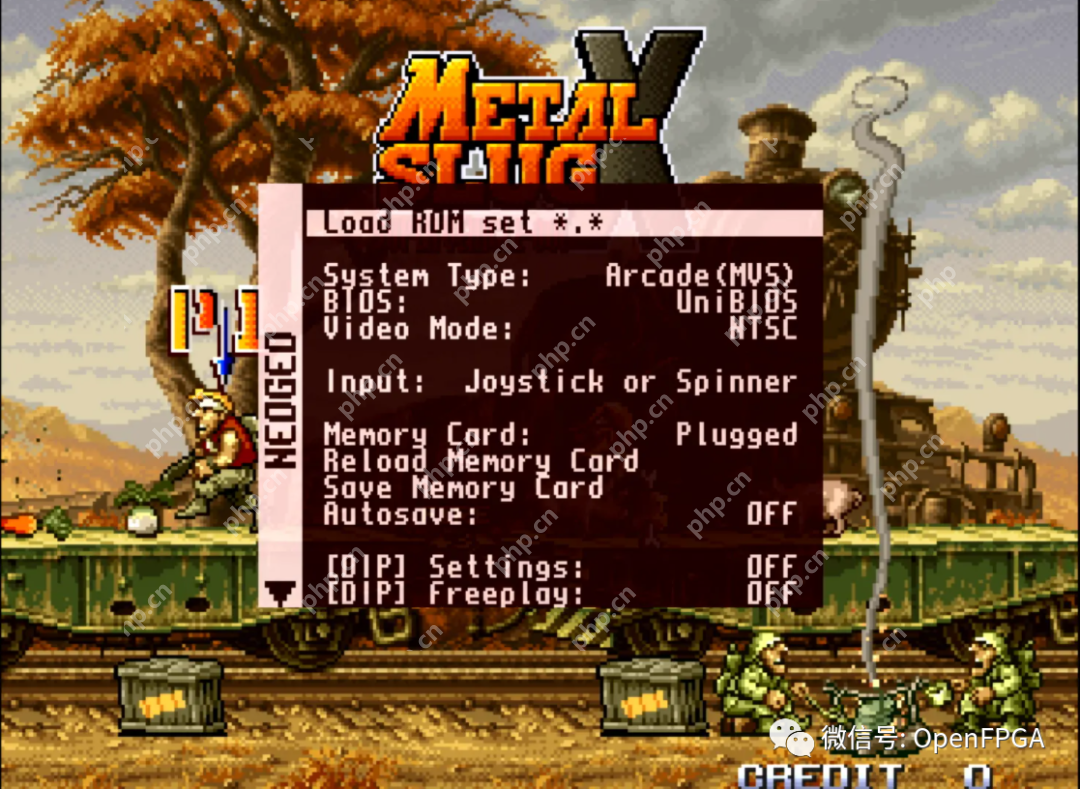

游戏演示：

今天的项目介绍就到这里，如果大家有其他有趣的FPGA项目，欢迎留言交流。如果你想找回童年的记忆，可以尝试最后的项目。如果资金有限，前两个项目也是不错的选择（我会继续移植第二个项目）。

最后，感谢所有开源项目的贡献者，让我们受益匪浅。如果大家对其他领域的项目感兴趣，欢迎在留言区告诉我。今天就到这里，我是爆肝的碎碎思，期待下期文章与你相见。
