SolidWorks钣金零件的自动展开方法介绍

霞舞
发布： 2025-06-02 19:00:30
原创
908人浏览过

solidworks作为众多机械领域的首选工具，因其简洁性和实用性而广受欢迎。雄关机械分享了钣金自动展开的实用技巧。

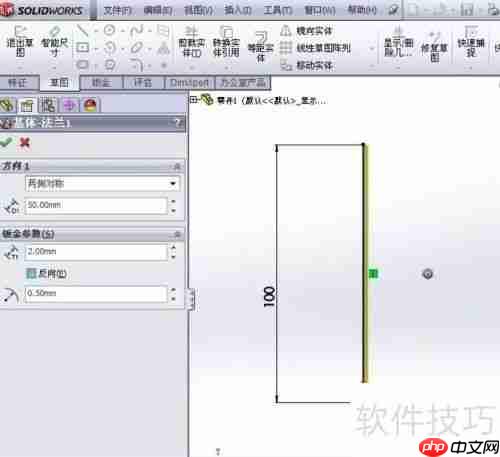

1、 启动零件图，在前视基准面上构建钣金部件，如L100×50×2（t=2.0），宽度为50，内部折弯半径设为R0.5。折弯参数采用K因子（K=0.45），配置完毕后确认，结果如图所示。

SolidWorks钣金零件的自动展开方法介绍

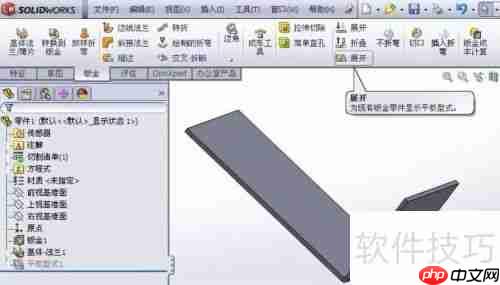

2、 钣金模块中的展开功能可以用来验证零件是否能成功展开，如图所示。

SolidWorks钣金零件的自动展开方法介绍

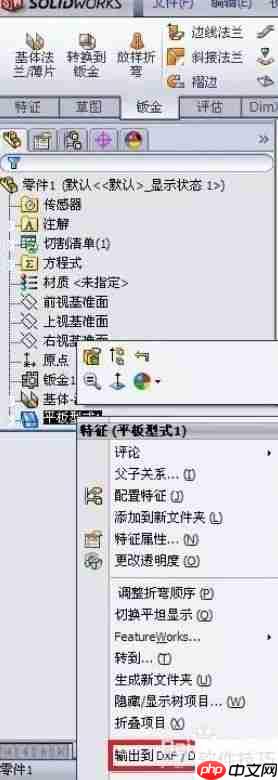

3、 在设计树中，选取平板样式1，右键点击后找到输出DXF/DWG选项，点击确定，将其保存至指定文件夹或桌面上方便日后查阅，如图所示。

零一万物开放平台
零一万物开放平台

零一万物大模型开放平台

零一万物开放平台 0
查看详情 零一万物开放平台

SolidWorks钣金零件的自动展开方法介绍

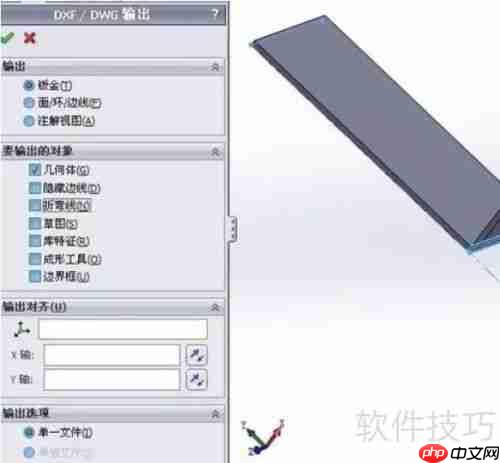

4、 保存时会弹出DXF/DWG参数设置窗口，直接使用默认设置即可。如果需要，可以勾选要导出的DXF/DWG文件中的折弯线，如图所示。检查无误后，继续保存以完成整个过程。

SolidWorks钣金零件的自动展开方法介绍

以上就是SolidWorks钣金零件的自动展开方法介绍的详细内容，更多请关注php中文网其它相关文章！
