初入电子设计领域的职场新人往往需要借助热仿真软件来辅助工作，但对于刚入门的人来说，这类工具可能显得有些陌生。别担心！今天，小编就来教大家如何操作cfdesign这款软件。
首先，打开CFdesign程序，你会看到它的初始界面：

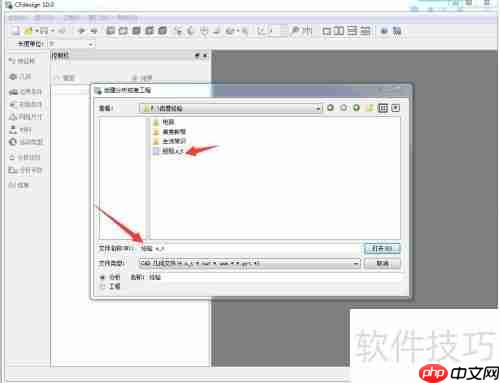

接下来，通过菜单栏选择“文件”下的“新建”，随后定位到存放.xt格式文件的目标路径，最后确认即可成功建立新的项目，详细步骤如下图所示：

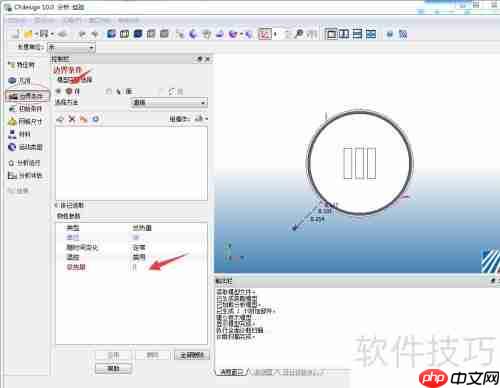

然后，在边界条件-体部分，针对每一个组件分别输入其总的发热量，每次设定后记得点击应用以保存更改，具体如图所示：

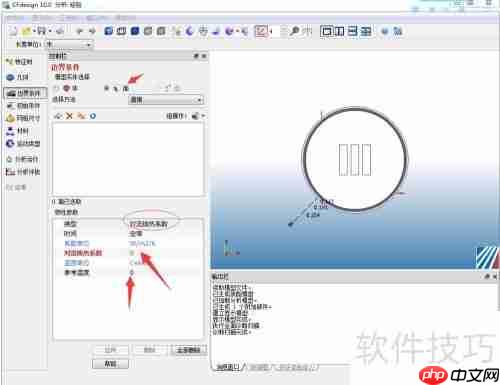

紧接着，在边界条件-面区域里，按照顺序配置产品外壳各个表面的对流换热系数，一般范围是6到30之间，并且要设定好参考温度（即环境温度）。每次配置完毕之后也需要点击应用来保存设置，详情可见下图：
之后，在材料-体模块内，依次填写各个材质的相关参数，接着进入编辑页面依据实际情况作出调整，最后点击应用保存修改，如下图所示：

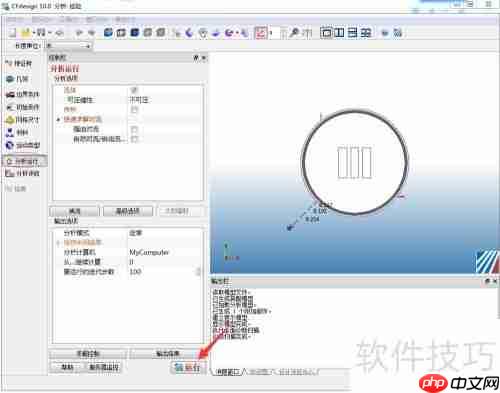

再者，把分析运行里的流体选项切换成传热模式，随后按下运行键开始计算（由于处理过程耗时较长，请保持耐心等待）。

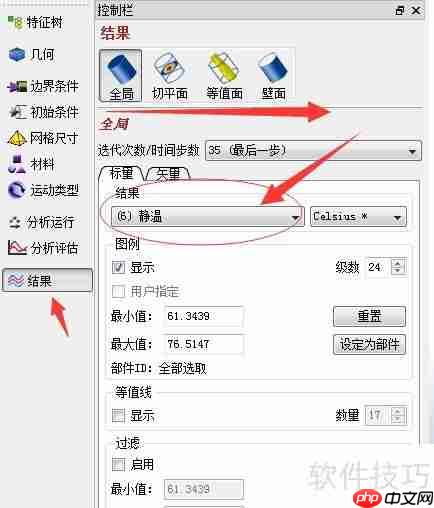

当分析结束之后，就可以在结果面板上浏览生成的数据了。如果想了解具体的温度分布状况，可以选中（6）静温进行观察，并运用切平面或者等值面等功能进一步探索并呈现结果，如下图：
以上就是CFD热仿真软件CFdesign使用教程的详细内容，更多请关注php中文网其它相关文章！
