在 sw 钣金设计中，若需要在圆弧或圆柱面上绘制圆形，并在展开图中展示出来，使用拉伸切除的方式难以达到理想的效果。这时可以借助异型孔向导来完成操作，以实现所需的展开效果。
1、首先利用钣金工具中的放样折弯功能构建模型，如图所示。
2、接下来点击异形孔向导按钮，参照下图进行设置。

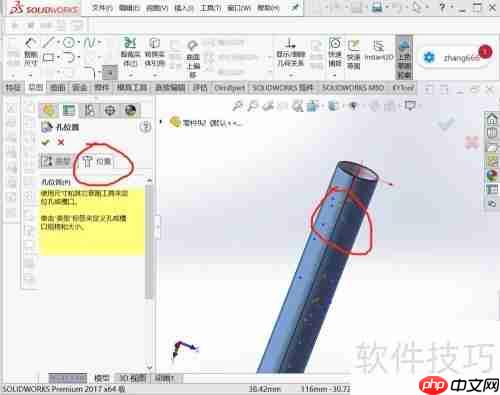

3、先选定位置，然后点击模型外部的圆柱表面。

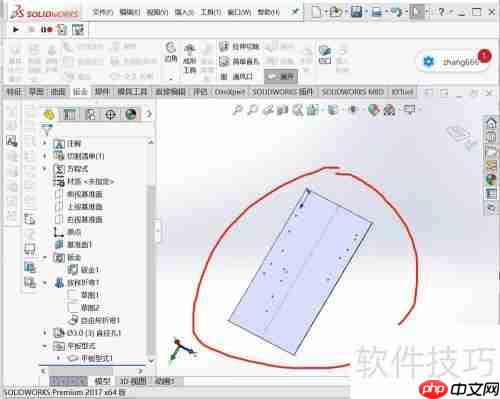

4、轻轻一点即可完成展开过程。
5、展开之后，圆形孔也会同步出现在展开图里。
以上就是SW钣金：圆管展开图中如何画圆的详细内容，更多请关注php中文网其它相关文章！
