Multisim中简单电路仿真入门教程

心靈之曲
发布: 2025-06-09 14:16:25
原创
264人浏览过

multisim是一款易于操作且功能强大的电路仿真软件,适用于数字电路和模拟电路的仿真学习。无论是新手还是有经验的用户,都能轻松上手并快速熟悉其操作。该软件界面直观,功能布局清晰,非常适合教学和实践应用。接下来,我们将详细讲解如何利用multisim完成一个简单的电路实验,帮助大家快速入门。

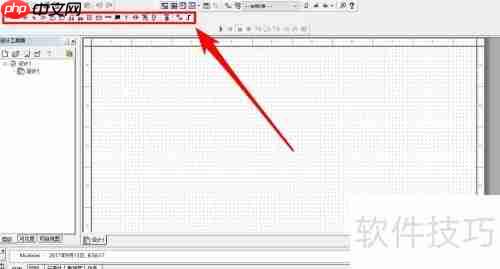

  1. 打开并启动Multisim软件。

Multisim中简单电路仿真入门教程

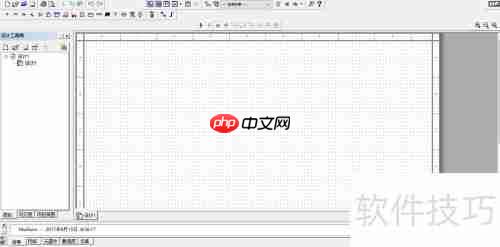

  1. 从元件库中挑选所需的元件,开始绘制电路图。

Multisim中简单电路仿真入门教程

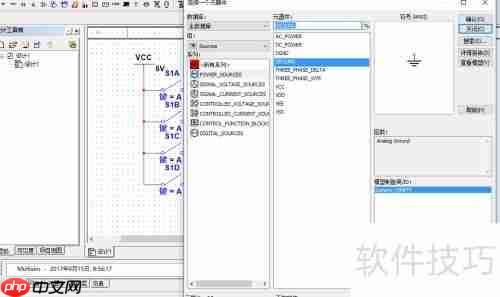

  1. 元件库中的分类从左到右分别是电源、基本元件(如开关、电阻、电容、电感等)、二极管、晶体管、模拟电路元件以及TTL和CMOS器件。根据实际电路需求,用户可以自由选择合适的元件。

Multisim中简单电路仿真入门教程

  1. 绘制好电路图后,点击工具栏上的运行按钮启动仿真过程。

Multisim中简单电路仿真入门教程

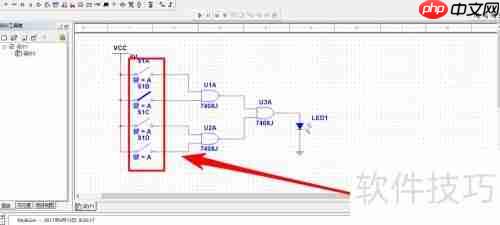

  1. 在仿真过程中,可以通过点击开关来控制其通断状态。

Multisim中简单电路仿真入门教程

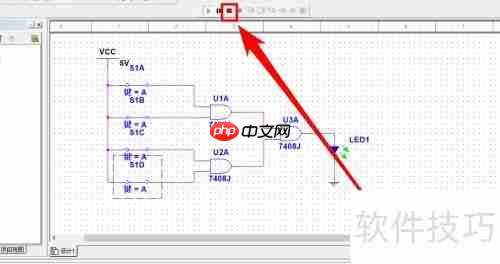

  1. 当实验结束时,点击停止按钮以终止仿真。

Multisim中简单电路仿真入门教程

  1. 若需使用万用表或示波器等测量工具,可以从右侧的测量工具栏中调取。

Multisim中简单电路仿真入门教程

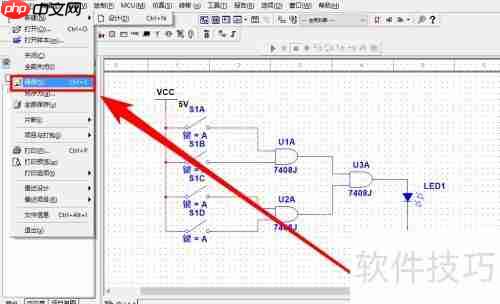

  1. 要保存已创建的电路图,可点击文件菜单下的保存选项。

Multisim中简单电路仿真入门教程

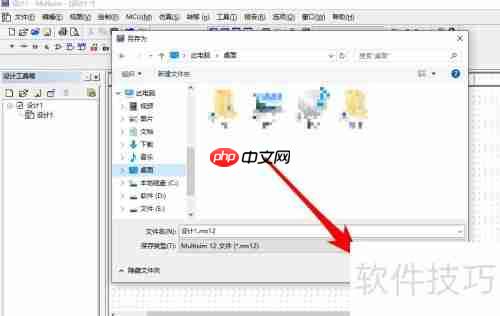

  1. 选择保存位置后,点击确定按钮即可完成保存操作。

Multisim中简单电路仿真入门教程

  1. 如果这篇文章对你有所帮助,请别忘了点赞支持哦!

  2. 请务必留意文章底部的注意事项部分,确保了解相关信息。

Multisim中简单电路仿真入门教程
