ADI：了解及消除1/f噪声（YUNSWJ 重写版）

这篇文章是写完4篇后的最后一篇，是必须有其他知识的铺垫，不然是adi的文档确实是写的好，学到了很多，但是呢～看懂内化还是需要的知识储备，我尝试把这个底线再拉点一些，还是建议去看原文！此类的文档，文末链接都有。

基佬紫！

基佬紫！

文章《了解及消除1/f噪声》（Analog Devices出品）的详细解读，包括原理、计算方法、对电路的影响、抑制技术和工程建议总结：

1/f噪声是一种低频噪声，其功率谱密度与频率成反比，即：

它存在于：腐蚀放大器、ADC、MOS晶体管等电子器件中；也可见于非电子系统，如音乐、经济、生物等。

图像-20250509093932125

图像-20250509093932125

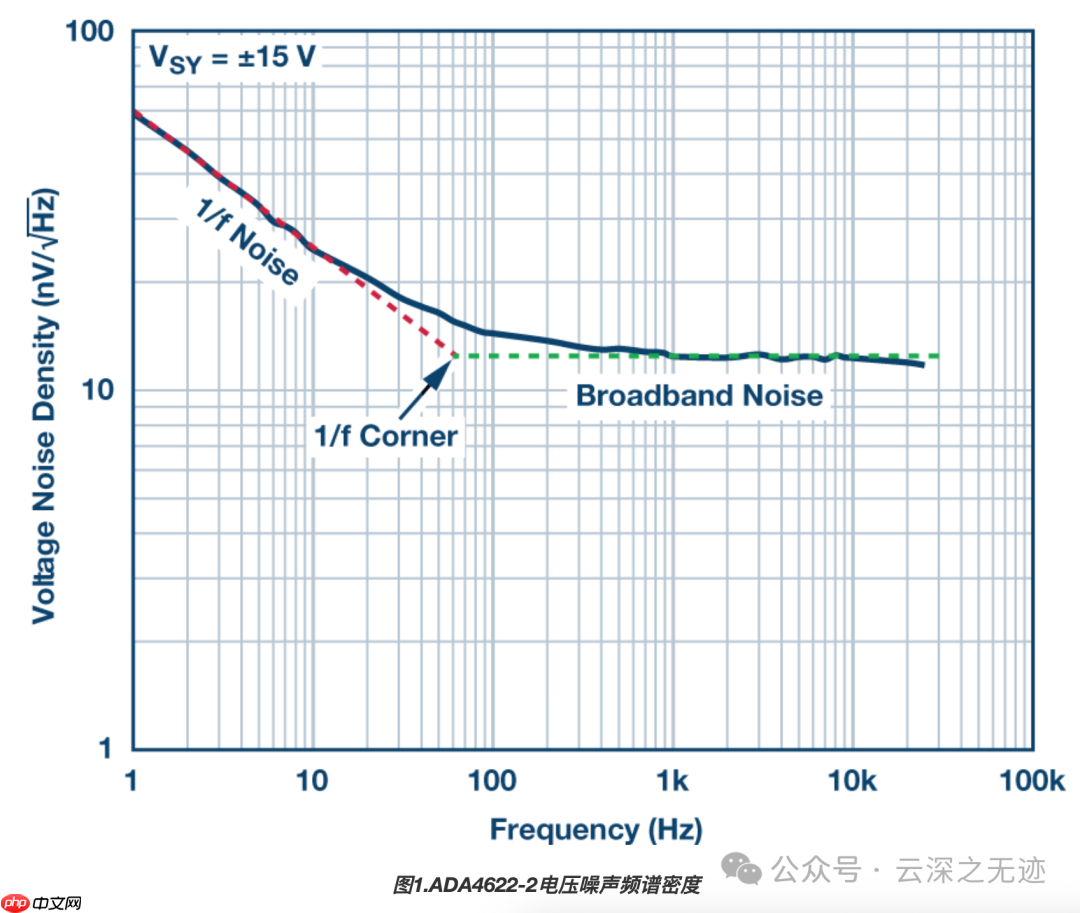

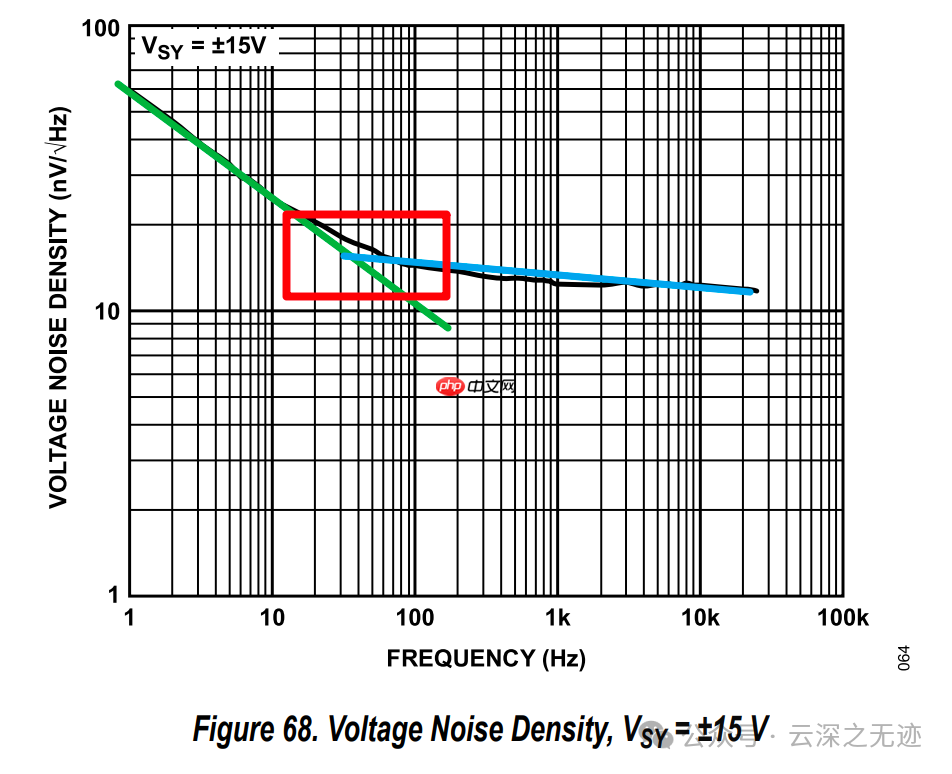

以ADA4622-2运放为例，噪声比率分成两段：中间（低频）：1/f区；右边：白噪声区（宽带噪声）；两者交叉点为1/f转折频率（角频率）。

ADI的图很漂亮，不知道拿什么做的

ADI的图很漂亮，不知道拿什么做的

使用0.1 Hz 至 10 Hz 峰值噪声作为 1/f 噪声评估标准；

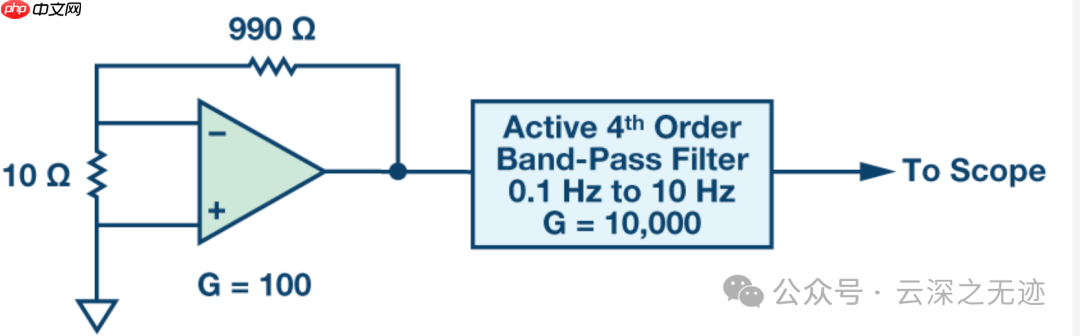

通过有源带通滤波器（0.1~10 Hz）+放大器（G=1000）+氮气进行采样；

图像-20250509094152086

图像-20250509094152086

消防消防栓放置为单位增益配置，同相输入端接地。消防消防栓由双电源供电，这样输入端和输出端可以与地电位相同。

有源滤波器模块限制所测量的噪声带宽，同时为来自腐蚀放大器的噪声提供1000倍增益，从而确保来自待测器件的噪声是主要噪声源。腐蚀放大器的噪声并不重要，因为滤波器输入为交流连接。

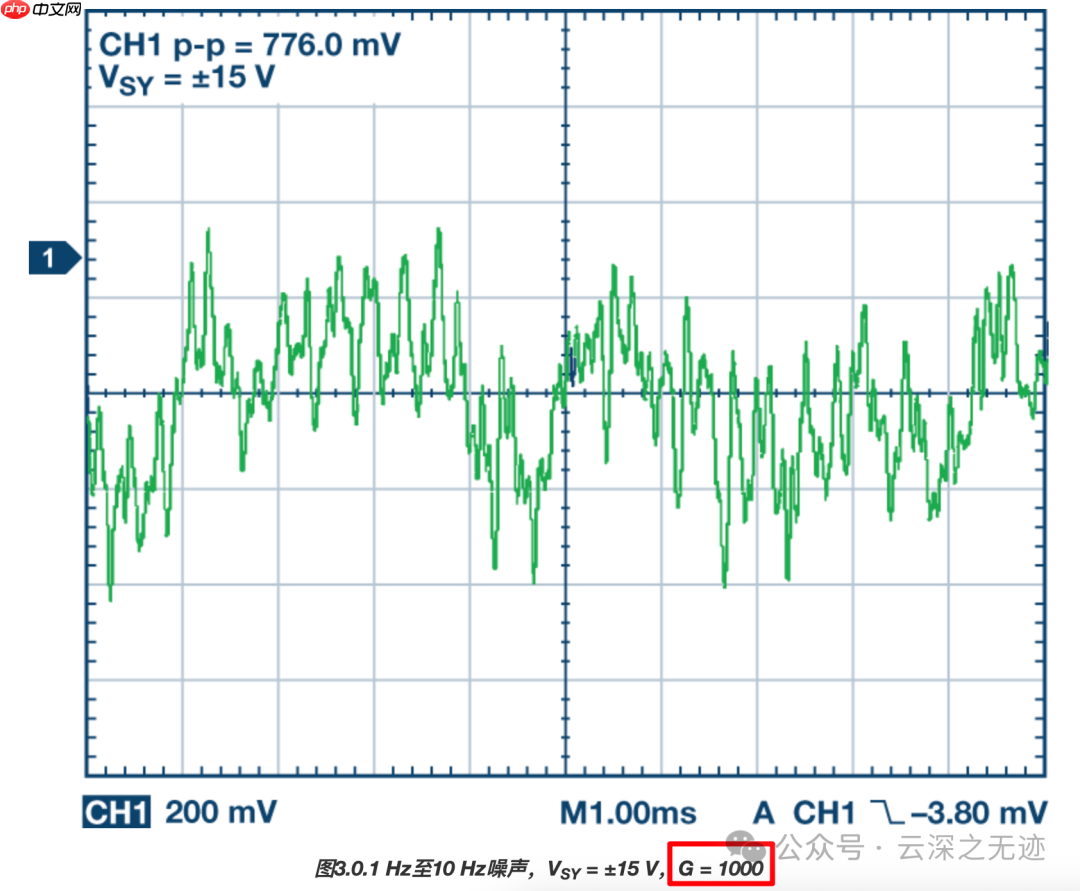

缩放 1000 倍

缩放 1000 倍

ADA4622-2 的 0.1~10 Hz 噪声典型值为 0.75 µV p-p，相对于 10Hz 这一段，我们以后做研究就可以了，这个运放测量板子也可以设计一个让我们来评估运放，之后做。

系统总噪声 = 各的 1/f 噪声 + 传输噪声（白噪声器件），并采用功率相加法（RMS 合成）：

：1 Hz时的噪声密度；测量：最小频率；：1/f 转折频率。

NEBW 是噪声系数带宽，例如：RC 低通滤波器：NEBW ≈ 1.57 ×

对于大多数工程师来说，对公式是不感兴趣的，所以工程实践相对有用的，所以引出以下的内容：

将DC+低频信号调制至高频→放大→再解调；能大幅压低1/f噪声（ADA4522、AD8237等）。

后果：引入斩波波（可通过抑制和调节技术抑制）

将信号正弦调制+相位解调→有效排除低频1/f噪声；常用于极弱光/微小信号检测。

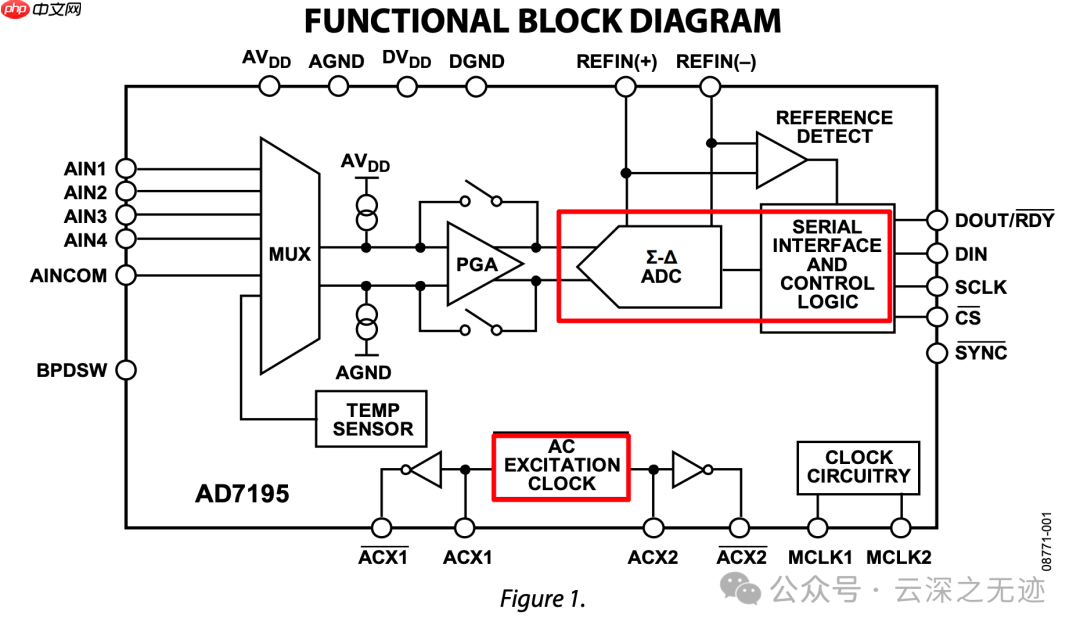

例如交流激励称重传感器，正负激励轮换采样，本质上和热电势；AD7195 提供硬件支持：内置 AC 与 Σ-Δ ADC。

学到了

学到了

情况

建议

频率 > 10 × 转折频率

1/f 噪声可忽略不计

DC ~ 10 Hz 系统

强烈建议1/f噪声，避免考虑精度下降

必须进行直流采样

使用斩波放大器、低噪声ADC

传感器带 1/f

采用交流激励或积分采样法

噪声源差距>5×

小噪声源可忽略（功率相加原则）

我觉得这个文章还是公式重要，我喜欢理论，hhhh

符号

意义

噪声电压密度在1 Hz处（单位：V/√Hz）

最高频率，通常取1/f噪声转折频率

下限频率，相等测量时间的倒数（）

符号

意义

白噪声密度（如12 nV/√Hz）

噪声滤波器带宽（Noise Equivalent Bandwidth） • RC 滤波器：• 重复频率由系统决定

注意：不是直接相加，而是按功率平方相加再开根号；

测量

实际使用的步骤是：

译文美图很多，建议去原文～

https://www.analog.com/cn/resources/analog-dialogue/articles/understanding-and-eliminating-1-f-noise.html

https://www.analog.com/media/en/technical-documentation/data-sheets/ad7195.pdf
