  1. 驱动程序框架

    Linux驱动程序由驱动程序框架和硬件编程组成。在之前基于QEMU编写的LCD驱动程序中,已经清晰分析了LCD驱动程序的框架。核心步骤包括:

    • 分配fb_info
    • 设置fb_info
    • 注册fb_info
    • 硬件相关的设置

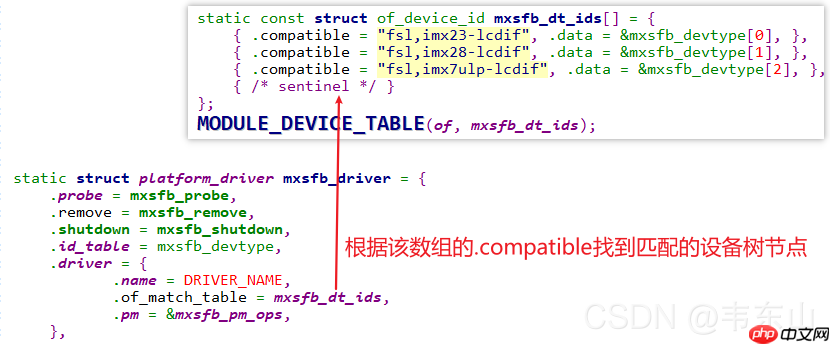

1.1 入口函数注册platform_driver

Linux系统驱动之分析内核自带的LCD驱动程序_基于IMX6ULL

1.2 设备树中有对应节点

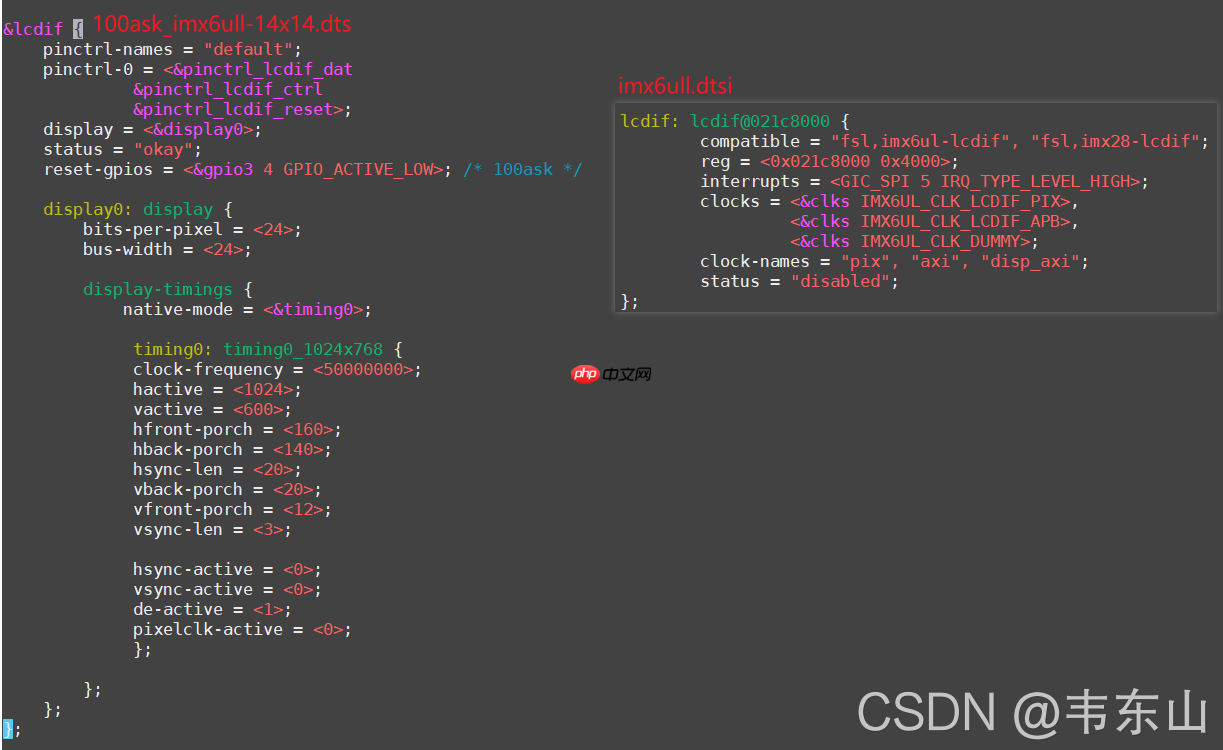

Linux系统驱动之分析内核自带的LCD驱动程序_基于IMX6ULL

1.3 probe函数分析

  1. 编写硬件相关的代码

    远航CMS(yhcms)(分站版)2.6.5
    远航CMS(yhcms)(分站版)2.6.5

    远航CMS(yhcms)是一套基于PHP+MYSQL为核心开发的专业营销型企业建站系统。是国内首家免费+开源自带分站系统的php内容管理系统。长期以来不断的完善、创新,远航CMS会为您带来全新的体验!产品十大优势:模板分离:模板程序分离,深度二次开发三网合一:电脑/手机/微信 多终端访问自定义广告:图片/文字/动画定时发布:SEO维护,无需人工值守多词生成:栏目关键词多方案生成SEO设置:自定义U

    下载

    只需针对IMX6ULL编写硬件相关的代码,涉及三部分:

    • GPIO设置
      • LCD引脚
      • 背光引脚
    • 时钟设置
      • 确定LCD控制器的时钟
      • 根据LCD的DCLK计算相关时钟
    • LCD控制器本身的设置
      • 比如设置Framebuffer的地址
      • 设置Framebuffer中数据格式、LCD数据格式
      • 设置时序

2.1 GPIO设置有两种方法:

  • 直接读写相关寄存器
  • 使用设备树,在设备树中设置pinctrl

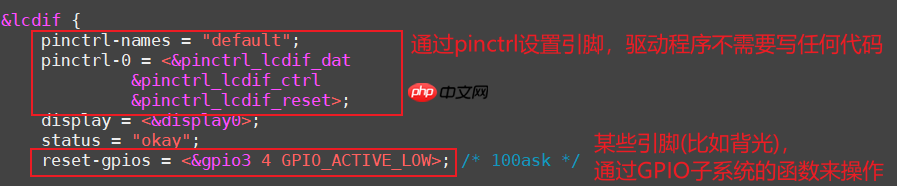

本课程专注于LCD,因此使用pinctrl简化程序。设备树位于arch/arm/boot/dts/100ask_imx6ull-14x14.dts中:

Linux系统驱动之分析内核自带的LCD驱动程序_基于IMX6ULL

2.2 时钟设置

IMX6ULL的LCD控制器涉及2个时钟:

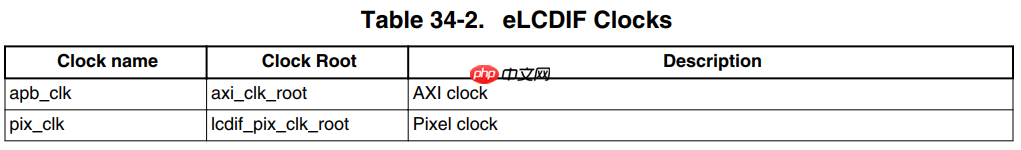

Linux系统驱动之分析内核自带的LCD驱动程序_基于IMX6ULL

代码中直接使用时钟子系统的代码。

2.3 LCD控制器的配置

以设置分辨率为例。
