STM32MP157C-DK2公板快速上手

一、stm32mp157c-dk2 公板简介

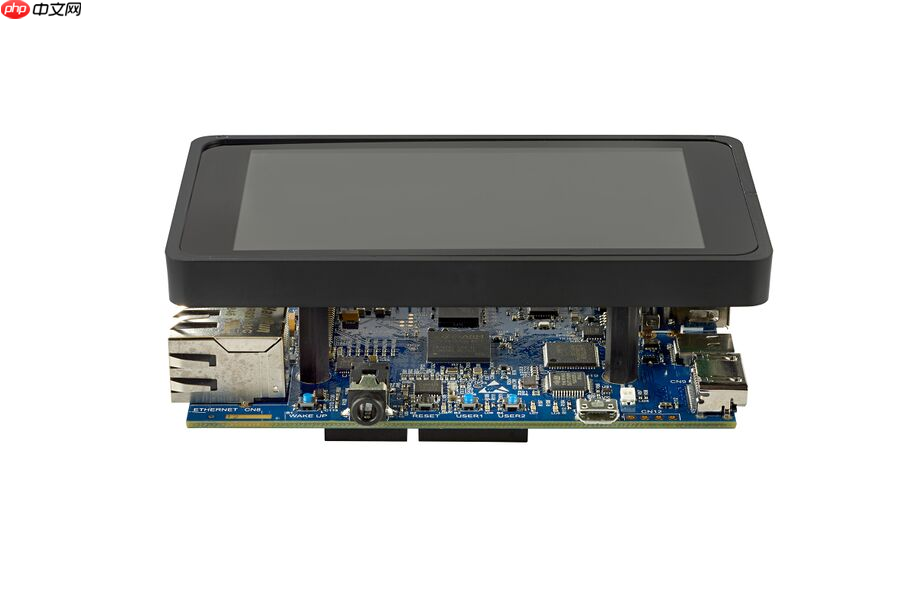

STM32MP157C-DK2 是 STM32MP157C 的探索套件，板载信息如图所示：

所需准备的材料包括：

• 开发板
• Type-C 5V/3A 电源线
• Micro-USB 数据线
• SD 卡（大于 2G）
• 网线

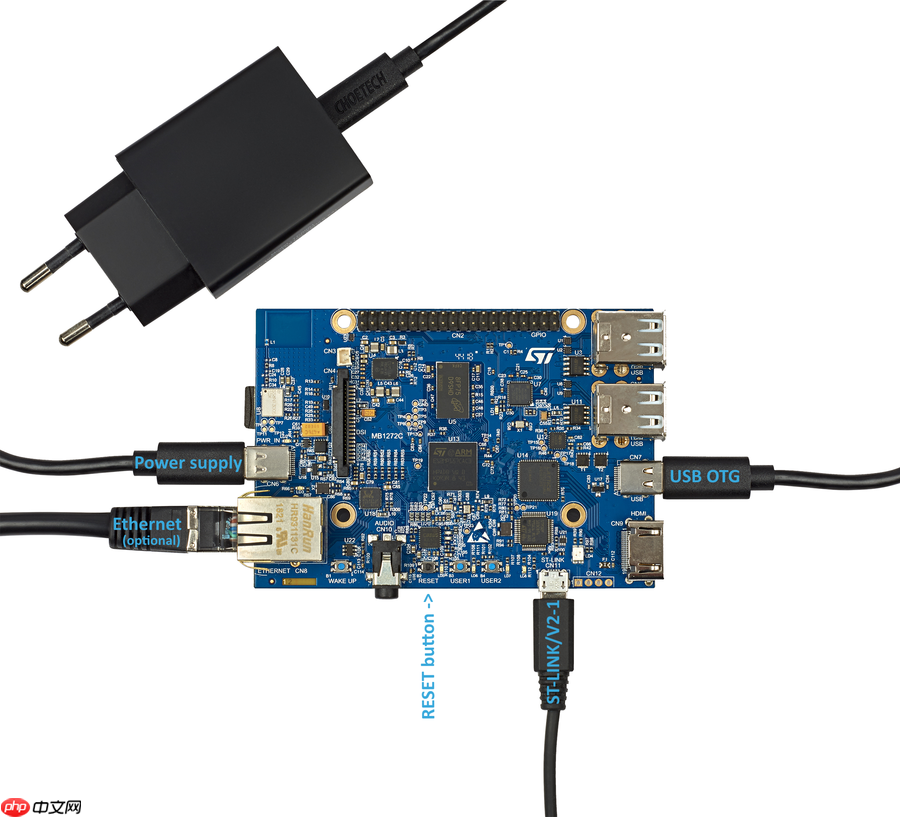

连接方法如下：

二、在 Linux 上安装 STM32CubeProgrammer

1. 下载软件

下载链接：STM32CubeProgrammer[1]。

解压并运行以下命令：

cd $HOME/STM32MPU_workspace/tmp
unzip SetupSTM32CubeProgrammer.zip

2. 安装软件

运行以下命令进行安装：

./SetupSTM32CubeProgrammer-x.y.z.linux

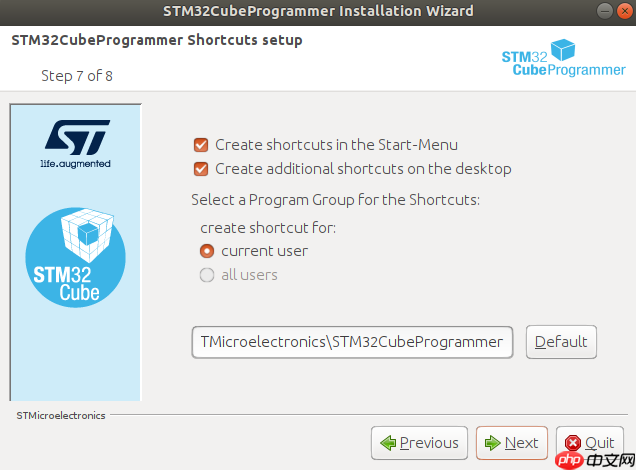

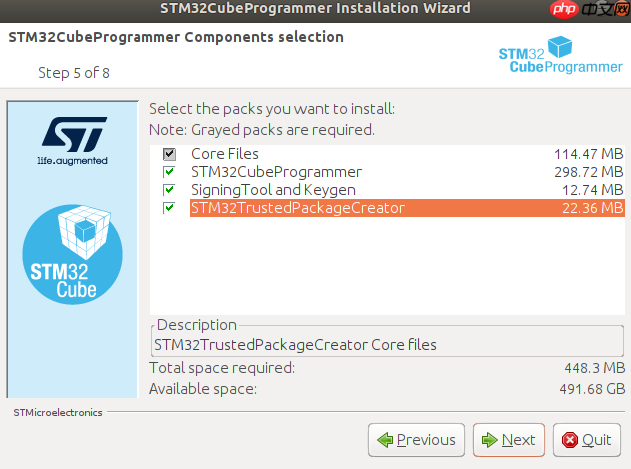

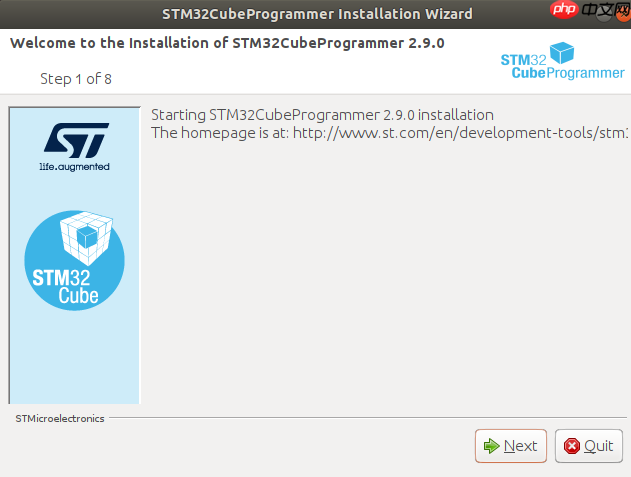

安装过程中，点击“Next”选择要安装的软件：

选择软件后，继续安装：

等待安装完成：

安装完成后：

将 STM32CubeProg 可执行文件添加到环境变量中：

运行以下命令：

export PATH=$HOME/STMicroelectronics/STM32Cube/STM32CubeProgrammer/bin:$PATH

使环境变量生效：

source ~/.bashrc

检查版本：

3. 允许 cubeprog 访问 USB

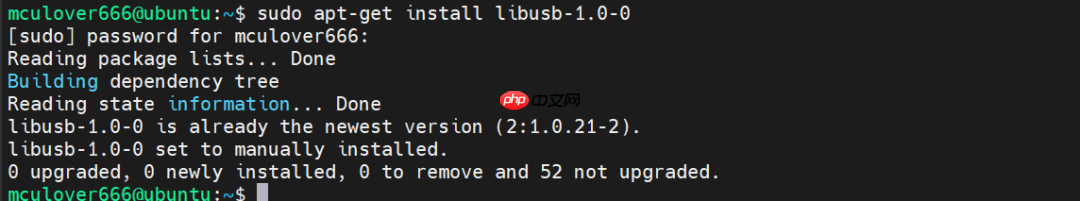

安装 libusb：

sudo apt-get install libusb-1.0-0

允许 cubeprog 访问 USB：

cd $HOME/STMicroelectronics/STM32Cube/STM32CubeProgrammer/Drivers/rules
sudo cp *.* /etc/udev/rules.d/

三、下载镜像

1. 下载 STM32MP15-Ecosystem-v3.1.0 Starter Package

下载链接：STM32MP1 OpenSTLinux Starter Package[2]

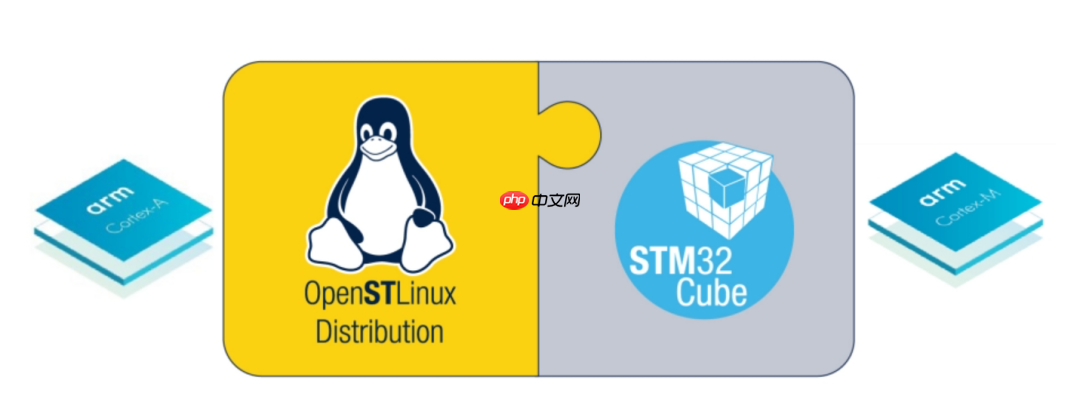

STM32MP1Starter 包含 STM32 MPU OpenSTLinux Distribution（STM32MP1Distrib）的二进制文件、STM32CubeMP1 包的一个或多个固件示例以及用于将镜像安装到 STM32MP15xx-EV1 评估板上的工具（STM32CubeProg）。

2. 解压

运行以下命令创建目录并解压：

mkdir $HOME/STM32MPU_workspace/STM32MP15-Ecosystem-v3.1.0/Starter-Package
cd $HOME/STM32MPU_workspace/STM32MP15-Ecosystem-v3.1.0/Starter-Package

将下载的包放入此目录，重命名并解压：

mv en.FLASH-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17_tar_v3.1.0.xz en.FLASH-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17.tar.xz
xz -d en.FLASH-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17.tar.xz
tar xvf en.FLASH-stm32mp1-openstlinux-5-10-dunfell-mp1-21-11-17.tar

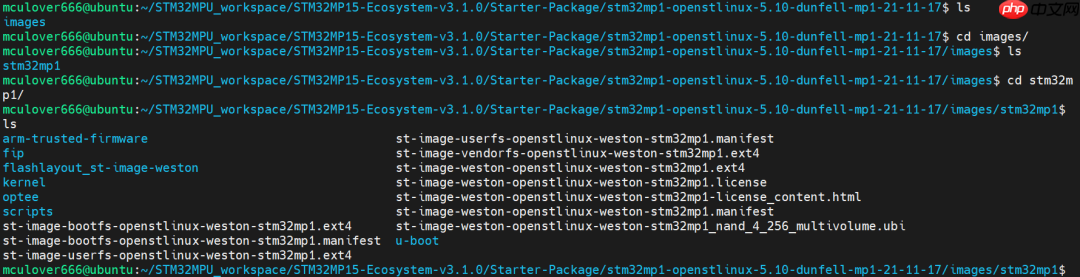

解压后的内容如下：

四、将镜像烧录到 SD 卡

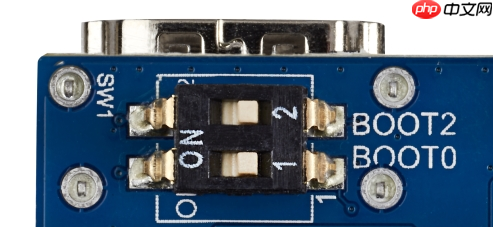

1. boot 启动设置（两个都设置为 OFF）

2. 通过 CN7/USB_OTG 接口连接到电脑
3. 开发板上电
4. 复位开发板

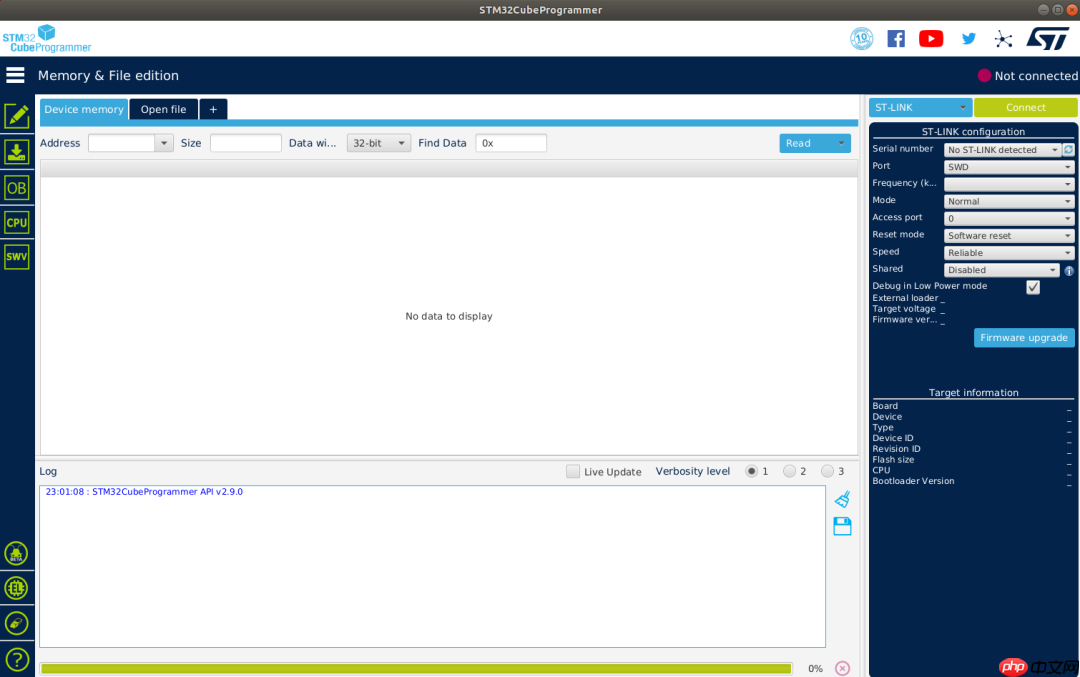

5. GUI 方式运行 STM32CubeProgrammer

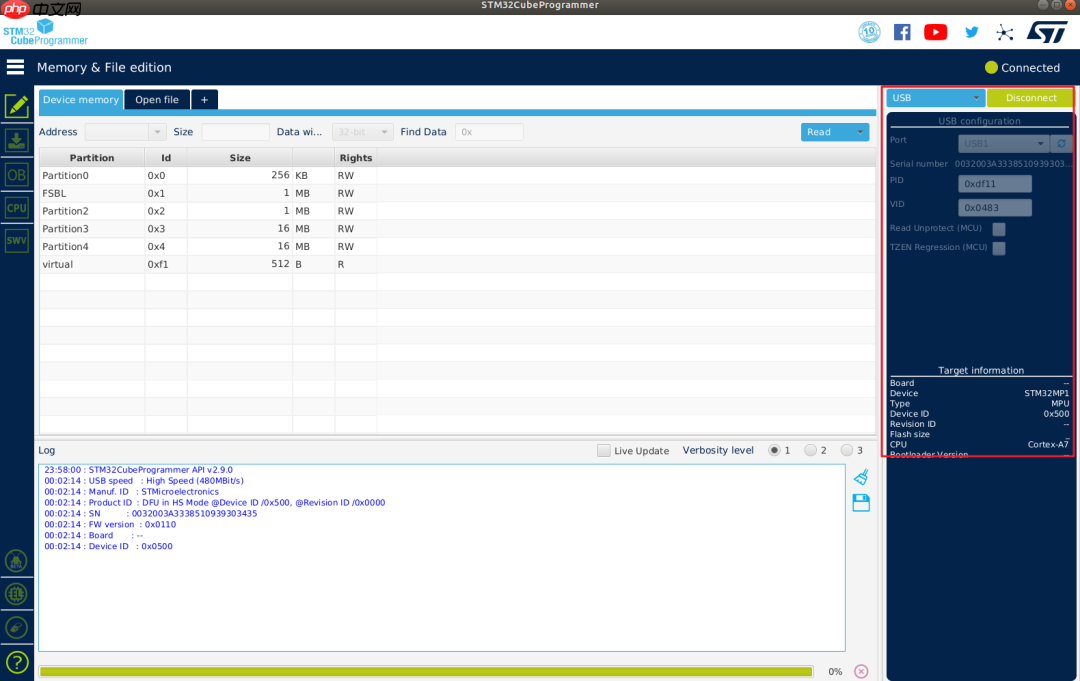

6. 选择通过 USB 连接：

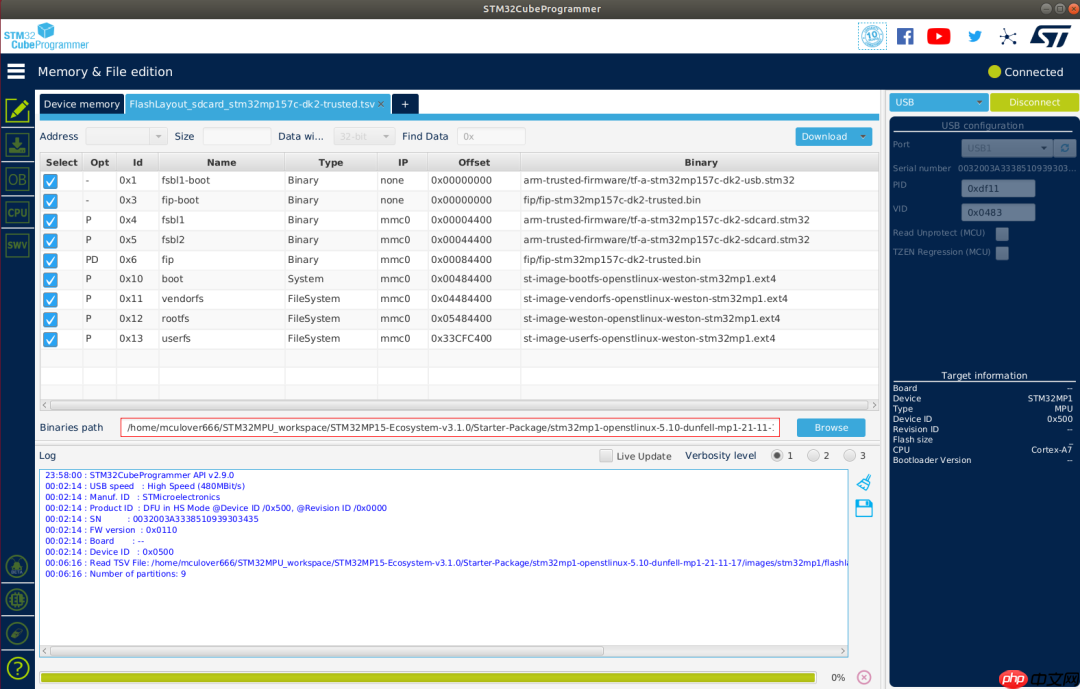

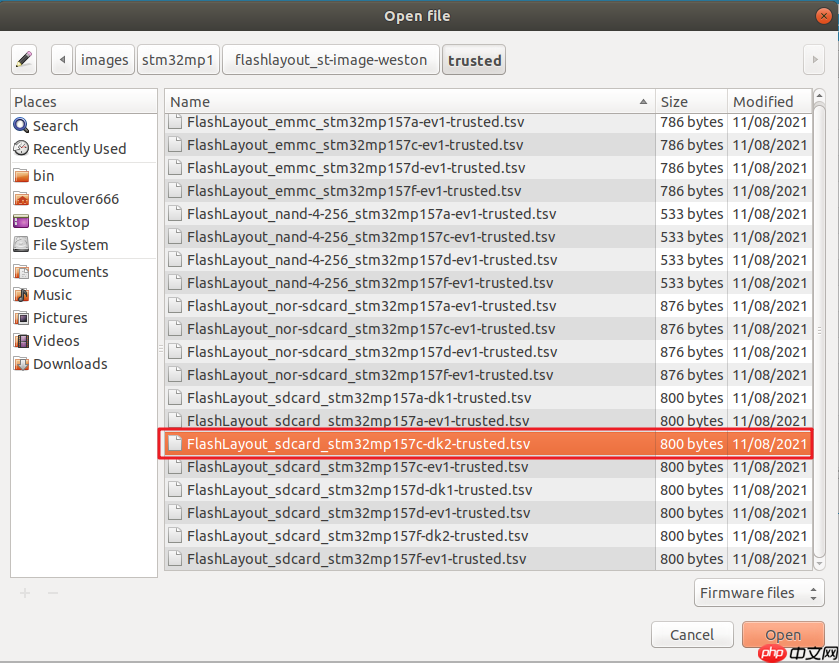

选择 tsv 文件：

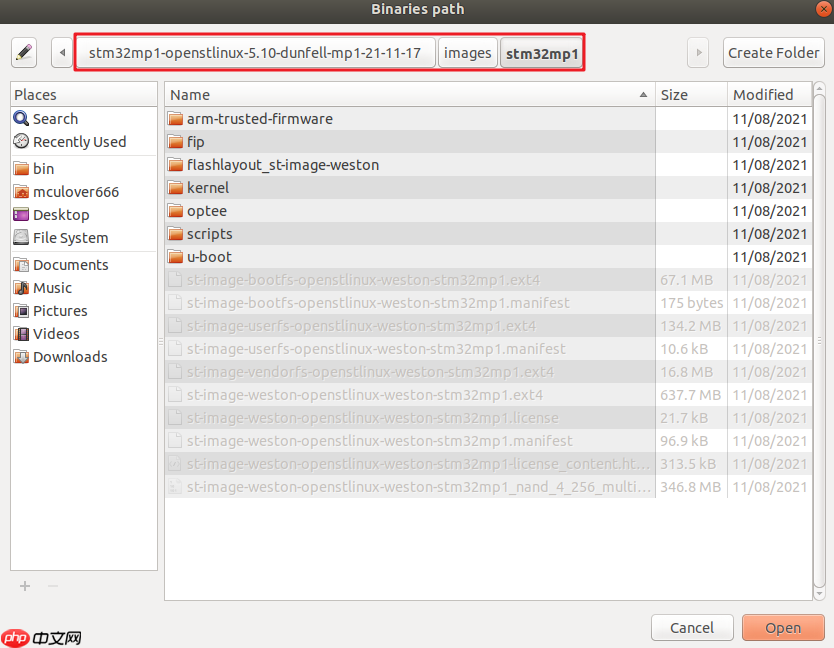

设置固件所在目录：

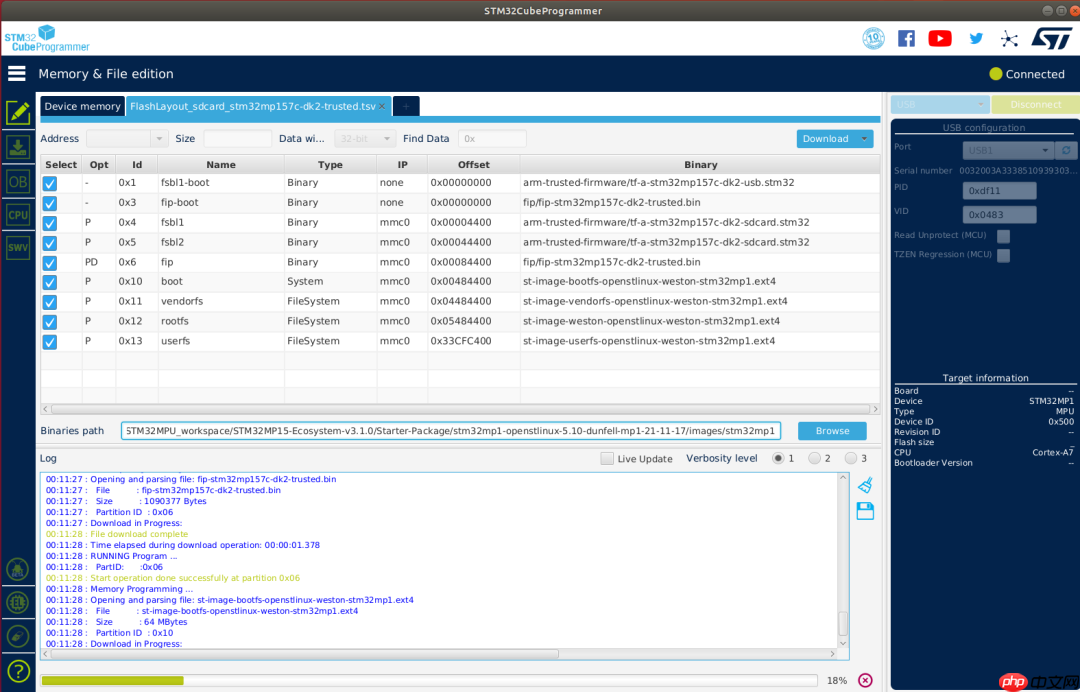

正在下载中：

接下来启动开发板。

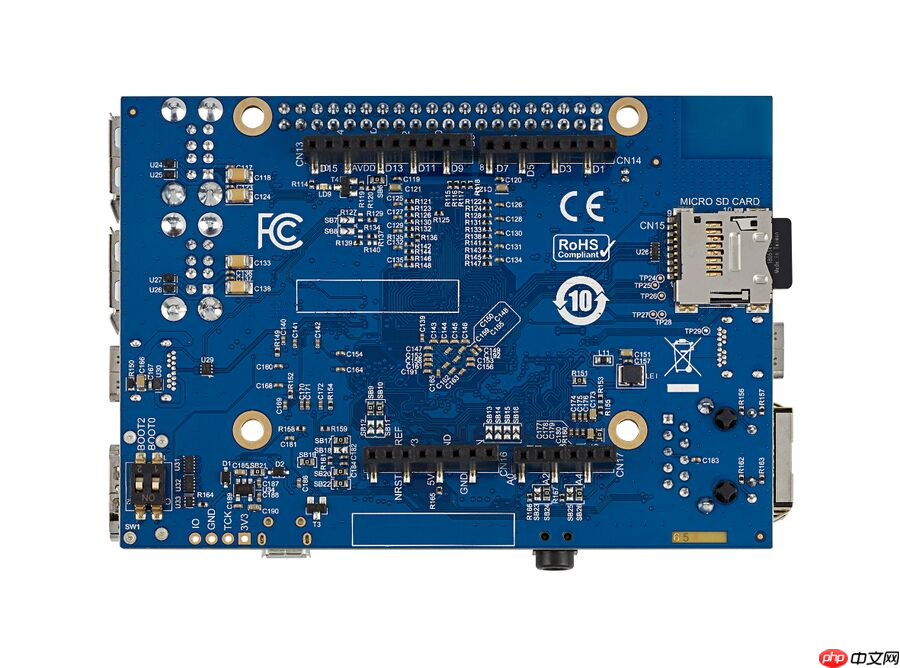

设置开发板的 boot：

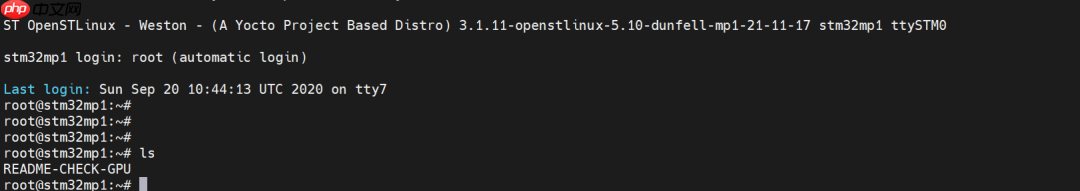

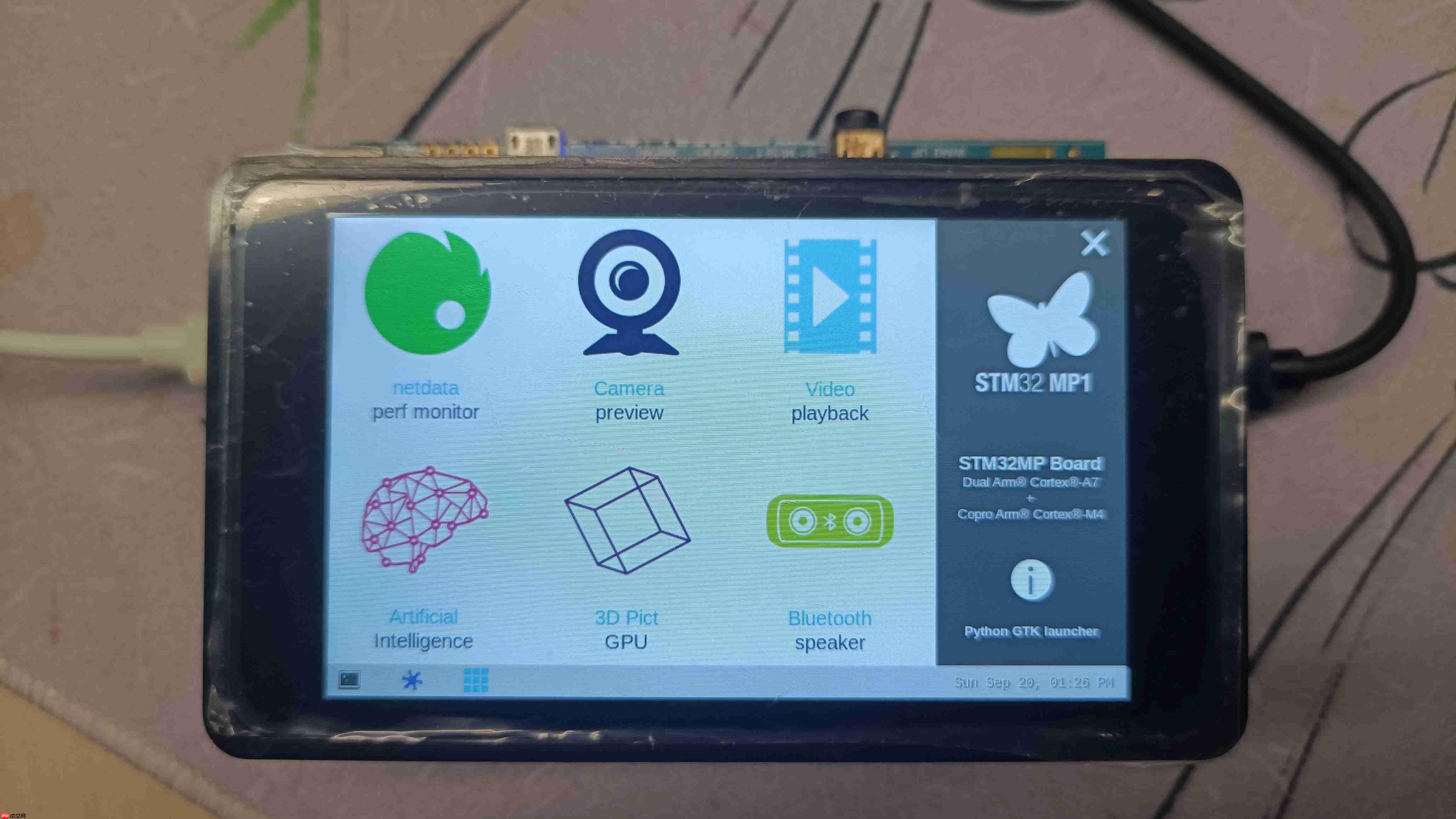

重新上电，开发板启动，启动后的界面如下：

五、通过 ST-Link v2-1 连接终端

1. 安装 minicom

运行以下命令：

sudo apt-get install minicom

2. 连接串口终端查看设备名：

运行以下命令：

ls /dev/ttyACM*

连接到该设备：

minicom -D /dev/ttyACM0

3. 一些基本命令

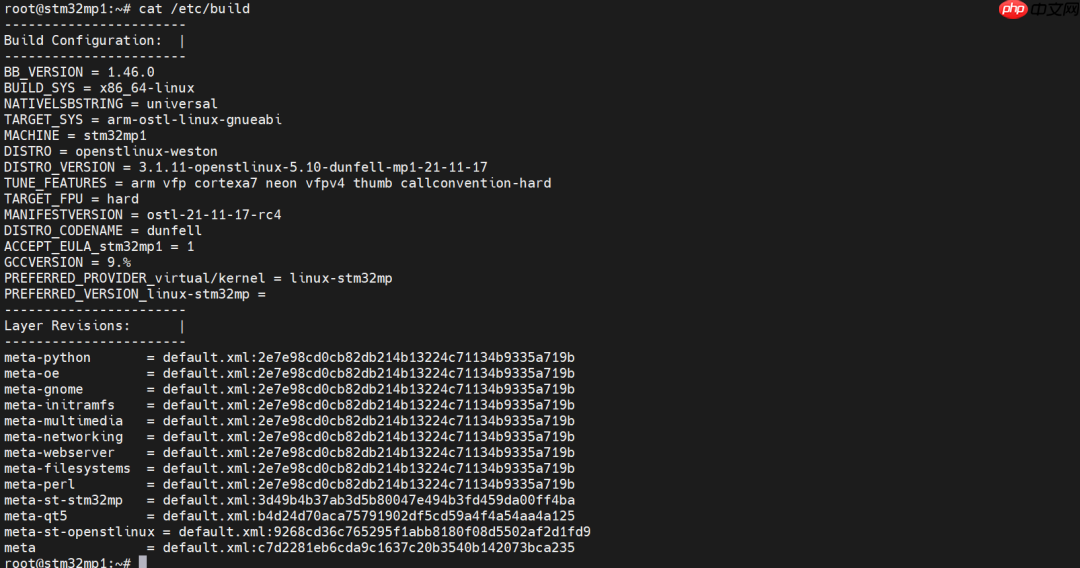

（1）打印发行基本信息：

cat /etc/build

（2）打印系统信息：

uname -a

（3）打印内核和 gcc 版本信息：

cat /proc/version

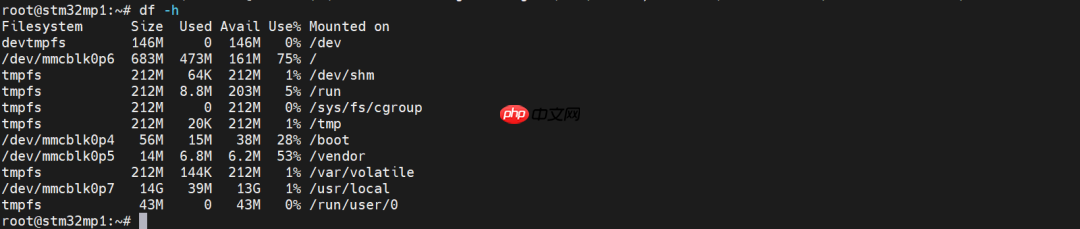

（4）查询磁盘可用空间：

df -h

参考资料：
