嵌入式Linux系统驱动之单Buffer的缺点与改进方法

资料下载

无法通过浏览器直接打开coding，必须使用git工具下载：

代码语言：javascript 代码运行次数：0

视频观看百问网驱动大全

单Buffer的缺点与改进方法参考资料，可在GIT仓库中找到：

内核自带的LCD驱动程序 IMX6ULL驱动源码：Linux-4.9.88\drivers\video\fbdev\mxsfb.c STM32MP157的驱动程序基于GPU，在Linux-5.4中没有mxsfb.c，可参考：Linux-5.4\drivers\video\fbdev\goldfishfb.c 视频中基于IMX6ULL的mxsfb.c进行讲解，我们也将这个驱动程序放入GIT仓库：IMX6ULL\source\03_LCD\12_lcd_drv_imx6ull_from_kernel_4.9.88STM32MP157\source\A7\03_LCD\12_lcd_drv_imx6ull_from_kernel_4.9.88 使用多buffer的APP参考程序，在GIT仓库中：IMX6ULL\source\03_LCD\13_multi_framebuffer_example\testcameraSTM32MP157\source\A7\03_LCD\13_multi_framebuffer_example\testcamera

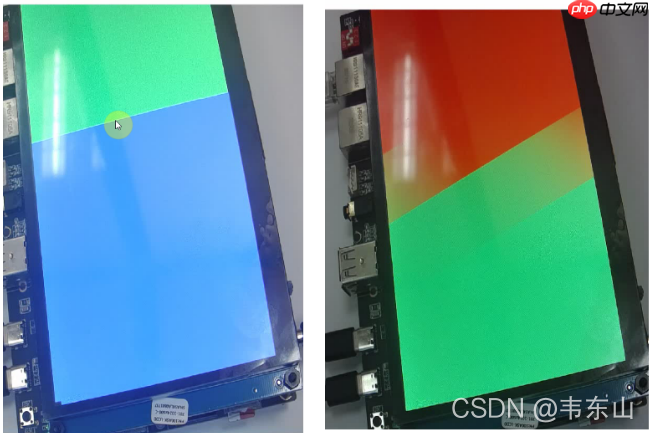

1. 单Buffer的缺点 如果APP运行速度很慢，可以看到它在LCD上缓慢绘制图案。 即使APP运行速度很快，LCD控制器会不断从Framebuffer中读取数据来显示，而APP不断将数据写入Framebuffer。 假设APP想要将LCD显示为整屏幕的蓝色、红色，很大几率会出现这种情况： LCD控制器读取Framebuffer数据，读到一半时，在LCD上显示了半屏幕的蓝色。 这时，APP非常高效地将整个Framebuffer的数据都改为了红色。 LCD控制器继续读取数据，于是LCD上就会显示半屏幕蓝色、半屏幕红色。 人眼就会感觉到屏幕闪烁、撕裂。

2. 使用多Buffer来改进 上述两个缺点的根源是一致的：Framebuffer中的数据还没准备好整帧数据，就被LCD控制器使用了。 使用双buffer甚至多buffer可以解决这个问题：

   假设有2个Framebuffer：FB0、FB1 LCD控制器正在读取FB0 APP写FB1 写好FB1后，让LCD控制器切换到FB1 APP写FB0 写好FB0后，让LCD控制器切换到FB0

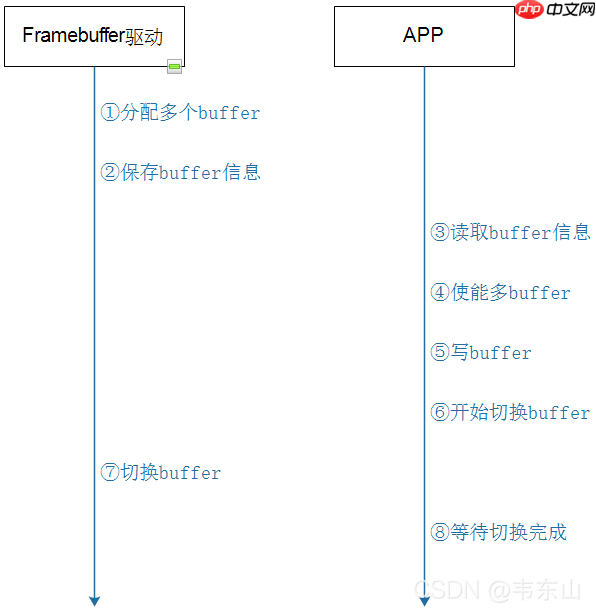

3. 内核驱动程序、APP互相配合使用多buffer流程如下：
