协作图着重表现对象之间的消息交互及组织架构，是交互图的一种形式。

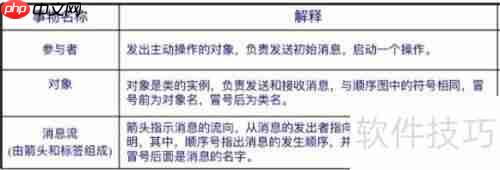

1、 协作图由参与者、对象以及消息流动等要素组成。
2、 在协作图中，对象之间的关联被称为链接，通过线条来表示两个对象间共享信息的关系。
3、 协作图中的消息标签结构为：顺序表达式配合消息名称。下图呈现了消息标签的具体示例。
4、 下图提供了一个打印任务的协作实例。用户角色向计算机发起打印请求，随后计算机把该请求传递给打印服务器，当服务器处于空闲状态时，再将任务转交打印机执行打印操作。

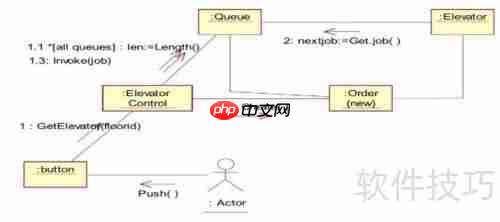

5、 下图描绘了搭乘电梯的协作案例，其中体现了链接关系。
6、 协作图和顺序图之间可以互相转换，不过两者在表现方式上有所区别。
