在之前的博客中，我们已经完成了一个简单的插件和测试程序的开发，但这些插件和应用是独立的工程。在实际的应用开发中，需要将相关的库和头文件整合到一个工程中，如下图所示，这样不仅方便调试和开发，还为创建跨平台工程提供了便利。

CTK插件框架学习4-创建跨平台插件工程「建议收藏」

本节我们将创建一个示例工程，工程文件中包含应用程序以及要使用的各个插件，同时将各个平台编译后的ctk插件库文件也整合到一起。目前支持以下三个平台：

系统	CPU	编译器	说明
windows	x86_64	msvc	64位系统
linux	x86_64	gcc	64位系统
linux	arm64	gcc	64位系统

未来我们计划增加windows-mingw和linux-arm32两个平台的支持。接下来，让我们简单介绍一下工程的实现。

工程创建

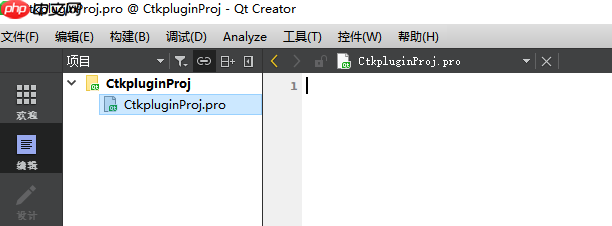

打开Qt Creator，选择文件 -> 新建文件或项目 -> 其他项目 -> Empty qmake Project，创建一个空的qmake工程，这里命名为CtkpluginProj。

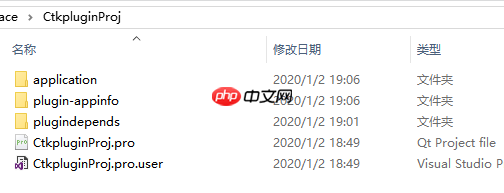

通过文件浏览器进入该工程目录，新建三个目录，分别命名为application，plugin-*，plugindepends。其中application目录用于存放应用程序，plugin-*为创建的一个插件示例，plugindepends用来存放ctk库文件。目录创建完成后如下图所示，这里插件命名为appinfo，即一个用于获取应用信息的插件。

1.1 plugindepends文件拷贝

plugindepends目录下存放ctk库的头文件及其编译生成的库文件。首先将ctk源码目录中的Libs/Core和Libs/PluginFramework两个目录拷贝到plugindepends目录下，core目录和pluginframework目录中存放着插件与应用程序编译所依赖的头文件，同时需要将编译生成的两个头文件也拷贝过来，分别是ctkCoreExport.h和ctkPluginFrameworkExport.h，它们分别位于CTK-build/Libs/Core和CTK-build/Libs/PluginFramework目录下。

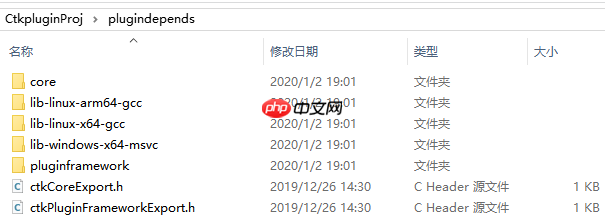

以上步骤仅拷贝所需的头文件，接下来开始拷贝编译ctk后生成的库文件。为了支持跨平台，这里为每个平台各创建一个目录，并将相应的库文件拷贝进去。目前在windows-x64、linux-x64、linux-arm64三个平台下编译了ctk库，因此这里创建lib-linux-arm64-gcc、lib-linux-x64-gcc、lib-windows-x64-msvc三个目录。创建完成后如下图所示。

CTK插件框架学习4-创建跨平台插件工程「建议收藏」

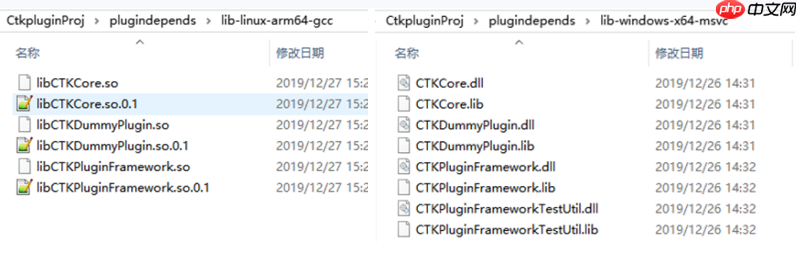

在linux和windows平台下需要拷贝的ctk库文件列表如下图所示。

CTK插件框架学习4-创建跨平台插件工程「建议收藏」

最后创建一个Plugindepends.pri文件，用于添加qt工程中的头文件与库文件路径描述，文件内容如下。

   INCLUDEPATH +=  $$PWD/../plugindepends/core/ \
                   $$PWD/../plugindepends/pluginframework/ \
                   $$PWD/../plugindepends/
<p>win32-msvc*{ # for windows visual studio 2015 x64 msvc compiler
equals(QT_ARCH, x86_64): LIBS += -L$$PWD/../plugindepends/lib-windows-x64-msvc/ -lCTKCore -lCTKPluginFramework
}</p><p>win32-g++{ # for mingw x64 compiler
equals(QT_ARCH, x86_64): LIBS += -L$$PWD/../plugindepends/lib-windows-x64-mingw/ -lCTKCore -lCTKPluginFramework
}</p><p>linux{ # for linux gcc x64 compiler
equals(QT_ARCH, x86_64): LIBS += -L$$PWD/../plugindepends/lib-linux-x64-gcc/ -lCTKCore -lCTKPluginFramework</p><h1>for linux gcc arm64 compiler</h1><pre class="brush:php;toolbar:false">   equals(QT_ARCH, arm64): LIBS += -L$$PWD/../plugindepends/lib-linux-arm64-gcc/ -lCTKCore -lCTKPluginFramework

登录后复制

}

1.2 创建第一个插件

第一个插件示例的功能是在运行时打印应用程序信息，其目录为plugin-appinfo。首先进入该目录，创建一个plugin-appinfo.pro文件，并填写以下内容。

   QT += core
QT -= gui</p><p>TARGET = plugin-appinfo
TEMPLATE = lib
CONFIG += plugin</p><p>include($$PWD/../plugindepends/Plugindepends.pri)

登录后复制

此时可以回到Qt Creator工具，修改工程文件CtkpluginProj.pro，添加以下内容。

   TEMPLATE = subdirs
SUBDIRS += \
plugin-appinfo/plugin-appinfo.pro</p><p>CONFIG += ordered

登录后复制

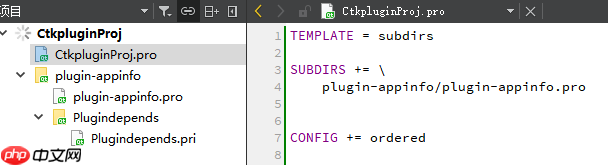

保存CtkpluginProj.pro文件后，工程界面如下图所示。

CTK插件框架学习4-创建跨平台插件工程「建议收藏」

此时右键点击plugin-appinfo，选择Add new，添加一个C++类，类名可以随意设置，这里命名为QPluginActivator，代码如下。

   /<strong><strong><strong><strong><strong><strong><strong><strong>* qpluginactivator.h ***</strong></strong></strong></strong></strong></strong></strong></strong>/</p><h1>ifndef QPLUGINACTIVATOR_H</h1><h1>define QPLUGINACTIVATOR_H</h1><h1>include <QObject></h1><h1>include "ctkPluginActivator.h"</h1><h1>include "ctkPluginContext.h"</h1><p>class QPluginActivator : public QObject, public ctkPluginActivator
{
Q_OBJECT
Q_PLUGIN_METADATA(IID "appinfo")
Q_INTERFACES(ctkPluginActivator)</p><p>public:
QPluginActivator();
void start(ctkPluginContext <em>context);
void stop(ctkPluginContext </em>context);
};</p><h1>endif // QPLUGINACTIVATOR_H</h1><p>/<strong><strong><strong><strong><strong><strong><strong><strong>* qpluginactivator.cpp ***</strong></strong></strong></strong></strong></strong></strong></strong>/</p><h1>include "qpluginactivator.h"</h1><h1>include <QDebug></h1><h1>include <QCoreApplication></h1><p>QPluginActivator::QPluginActivator()
{
}</p><p>void QPluginActivator::start(ctkPluginContext *)
{
qDebug() << QCoreApplication::applicationName();
qDebug() << QCoreApplication::applicationFilePath();
}</p><p>void QPluginActivator::stop(ctkPluginContext *)
{
qDebug() << "Plugin stopped";
}

登录后复制

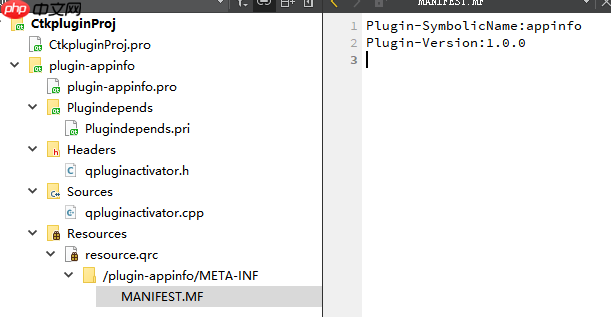

然后新建资源文件，添加前缀/plugin-appinfo/META-INF，并在资源文件中创建MANIFEST.MF插件清单文件。创建完成后，工程界面如下图所示。

CTK插件框架学习4-创建跨平台插件工程「建议收藏」

1.3 创建第二个插件

第二个插件的创建就比较简单了，直接拷贝第一个插件的目录，进行一些简单修改即可。这里第二个示例插件命名为sysinfo，即加载插件时打印系统信息。首先通过文件浏览器进入到工程目录，拷贝plugin-appinfo插件目录为plugin-sysinfo，然后更改plugin-sysinfo目录下的plugin-appinfo.pro文件为plugin-sysinfo.pro，最后更改plugin-sysinfo.pro文件中的TARGET = plugin-sysinfo。

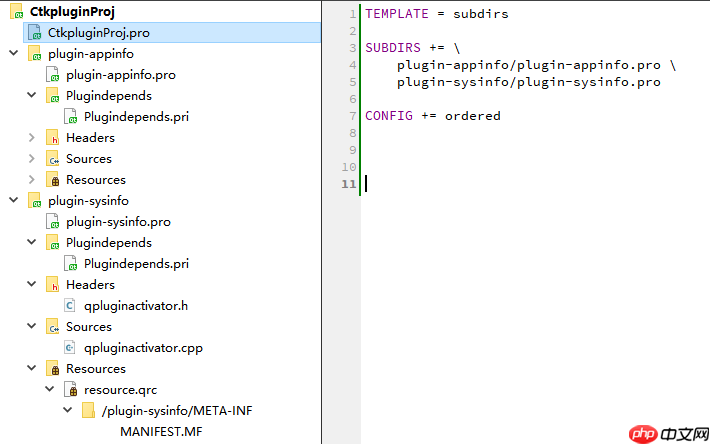

接下来再次回到Qt Creator，修改工程文件CtkpluginProj.pro，在其SUBDIRS项添加一行plugin-sysinfo/plugin-sysinfo.pro，然后工程界面如下图所示。

CTK插件框架学习4-创建跨平台插件工程「建议收藏」

需要注意的是要修改资源文件resource.qrc的前缀，改成/plugin-sysinfo/META-INF，另外在qpluginactivator.cpp中根据需要更改插件功能，MANIFEST.MF清单文件中插件名称和版本号也可以重新设置。

1.4 创建应用程序

插件是为应用程序服务的，这里需要一个可执行程序来加载插件，从而调用插件的功能。首先进入工程的application目录，创建一个Application.pro文件，内容如下。

   QT -= gui
CONFIG += console
CONFIG -= app_bundle</p><p>include($$PWD/../plugindepends/Plugindepends.pri)

登录后复制

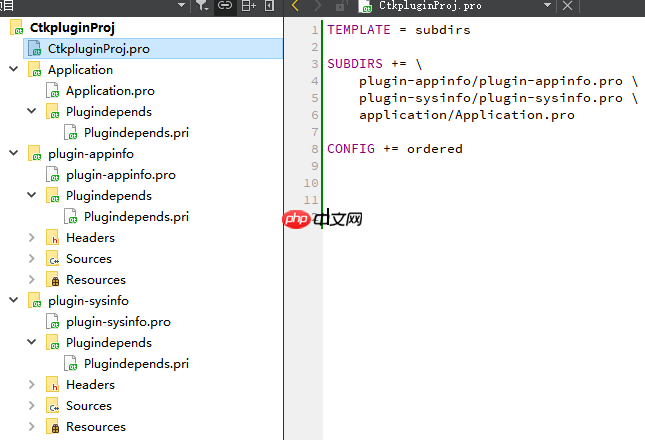

然后再次回到Qt Creator，修改工程文件CtkpluginProj.pro，在其SUBDIRS项添加一行application/Application.pro，然后工程界面如下图所示。

CTK插件框架学习4-创建跨平台插件工程「建议收藏」

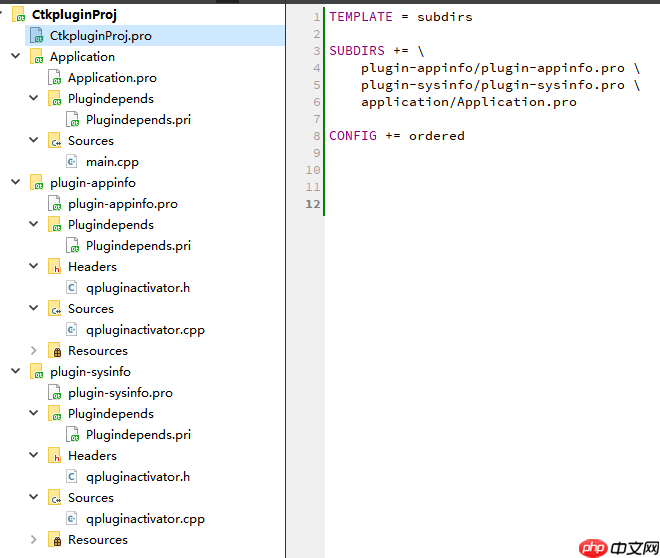

右键点击application，选择Add new，添加一个C++源文件，命名为main.cpp，其代码如下。

   #include <QCoreApplication></p><h1>include <ctkPluginFrameworkFactory.h></h1><h1>include <ctkPluginFramework.h></h1><h1>include <ctkPluginException.h></h1><h1>include <ctkPluginContext.h></h1><h1>include <QDebug></h1><h1>include <QUrl></h1><h1>if defined(WIN32)</h1><pre class="brush:php;toolbar:false">   QString static appinfoPlugin_filePath = "../plugin-appinfo/debug/plugin-appinfo.dll";
   QString static sysinfoPlugin_filePath = "../plugin-sysinfo/debug/plugin-sysinfo.dll";

登录后复制

else

   #ifdef __linux__
       QString static appinfoPlugin_filePath = "../plugin-appinfo/libplugin-appinfo.so";
       QString static sysinfoPlugin_filePath = "../plugin-sysinfo/libplugin-sysinfo.so";
   #endif

登录后复制

endif

int main(int argc, char *argv[]) { QCoreApplication a(argc, argv); ctkPluginFrameworkFactory frameworkFactory; QSharedPointer framework = frameworkFactory.getFramework();

   // 初始化并启动插件框架
   try {
       framework->init();
       framework->start();
       QSharedPointer<ctkPluginContext> pluginContext = framework->getPluginContext();

       // 安装并启动插件appinfo
       try {
           // 安装插件
           QSharedPointer<ctkPlugin> plugin = pluginContext->installPlugin(QUrl::fromLocalFile(appinfoPlugin_filePath));
           qDebug() << QString("Installed plugin: %1 version %2").arg(plugin->getSymbolicName()).arg(plugin->getVersion().toString());
           // 启动插件
           plugin->start(ctkPlugin::START_TRANSIENT);
       } catch (const ctkPluginException &e) {
           qDebug() << "Error installing appinfo plugin:" << e.what();
       }

       // 安装并启动插件sysinfo
       try {
           // 安装插件
           QSharedPointer<ctkPlugin> plugin = pluginContext->installPlugin(QUrl::fromLocalFile(sysinfoPlugin_filePath));
           qDebug() << QString("Installed plugin: %1 version %2").arg(plugin->getSymbolicName()).arg(plugin->getVersion().toString());
           // 启动插件
           plugin->start(ctkPlugin::START_TRANSIENT);
       } catch (const ctkPluginException &e) {
           qDebug() << "Error installing sysinfo plugin:" << e.what();
       }
   } catch (const ctkPluginException &e) {
       qDebug() << "Error starting plugin framework:" << e.what();
   }

   return a.exec();

登录后复制

}

运行应用

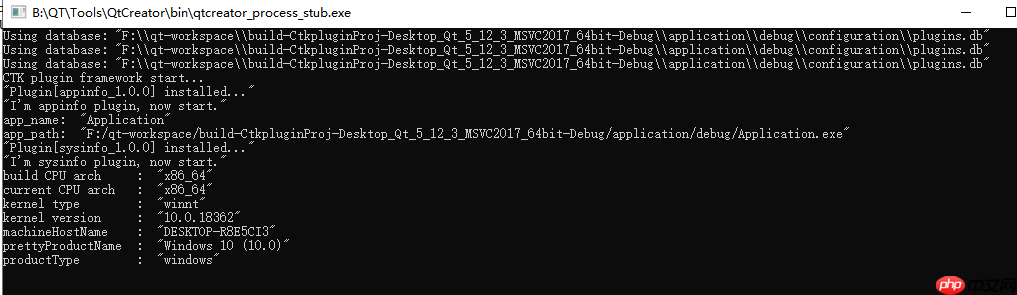

在Qt Creator软件中，点击绿色三角的运行键，开始编译运行工程，它会自动先编译插件，最后编译运行应用程序。windows-msvc环境下编译运行结果如下图所示。

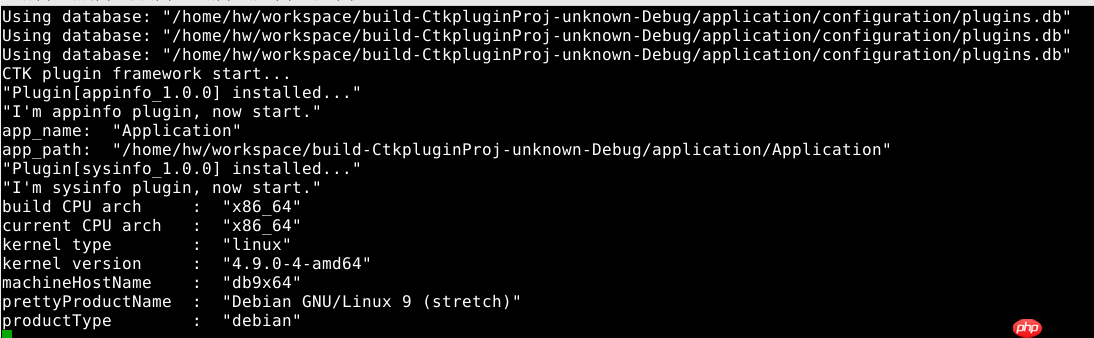

linux-x86_64环境下编译运行结果如下图所示。

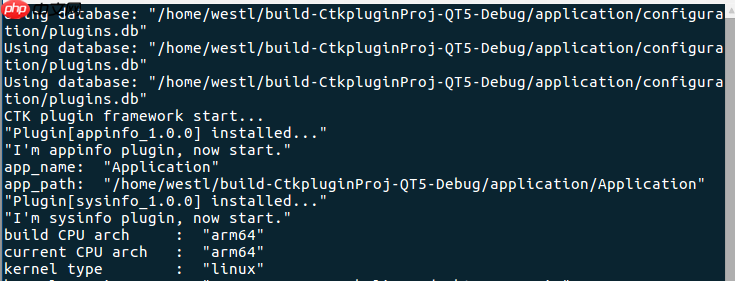

linux-arm64环境下编译运行结果如下图所示。

最后需要指出的是，这样编写工程的好处在于，迁移工程到一个已支持的平台上，不需要再先下载并编译配置CTK库，直接将整个工程代码拷贝到平台上编译运行即可，可以把精力集中在开发插件及应用程序上。

整个工程代码我已上传到csdn资源-12075076，欢迎下载并编译验证。
