大家好，我是飞哥！

正如我在朋友圈里所说的，最近我又对网络虚拟化技术产生了浓厚的兴趣。迫切想搞明白在 Docker 等虚拟技术下，网络底层是如何运行的。

不得不说，网络虚拟化技术是我给自己抛的又一个大坑。虽然我自认为把原生 Linux 网络实现过程理解的还算不错了。但在看网络虚拟化相关的技术的时候，还是觉得不是很容易。

不过，飞哥有绝招，那就是先挑个软柿子来捏。这不，今天我给大家带来的就是 Docker 网络虚拟化中的一个比较好理解的技术 - veth。

回想下在物理机组成的网络里，最基础，最简单的网络连接方式是什么？没错，那就是直接用一根交叉网线把两台电脑的网卡连起来。这样，一台机器发送数据，另外一台就能收到了。

那么，网络虚拟化实现的第一步，就是用软件来模拟这个简单的网络连接实现过程。实现的技术就是我们今天的主角 veth，它模拟了在物理世界里的两块网卡，以及一条网线。通过它可以将两个虚拟的设备连接起来，让他们之间相互通信。平时工作中在 Docker 镜像里我们看到的 eth0 设备，其实就是 veth。

事实上，这种软件模拟硬件方式我们一点儿也不陌生，我们本机网络 IO 里的 lo 回环设备也是这样一个用软件虚拟出来设备。Veth 和 lo 的一点区别就是 veth 总是成双成对地出现。

我们今天就来深入地看看 veth 这个东东是咋工作的。

一、veth 如何使用

不像回环设备，绝大多数同学在日常工作中可能都没接触过 veth。所以本文咱们专门拉一小节出来介绍 veth 是如何使用的。

在 Linux 下，我们可以通过使用 ip 命令创建一对儿 veth。其中 link 表示 link layer的意思，即链路层。这个命令可以用于管理和查看网络接口，包括物理网络接口，也包括虚拟接口。

代码语言：javascript代码运行次数：0运行复制

# ip link add veth0 type veth peer name veth1

登录后复制

使用 ip link show 来进行查看。

代码语言：javascript代码运行次数：0运行复制

# ip link add veth0 type veth peer name veth1# ip link show1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:002: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP mode DEFAULT qlen 1000    link/ether 6c:0b:84:d5:88:d1 brd ff:ff:ff:ff:ff:ff3: eth1: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN mode DEFAULT qlen 1000    link/ether 6c:0b:84:d5:88:d2 brd ff:ff:ff:ff:ff:ff4: veth1@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT qlen 1000    link/ether 4e:ac:33:e5:eb:16 brd ff:ff:ff:ff:ff:ff5: veth0@veth1: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT qlen 1000    link/ether 2a:6d:65:74:30:fb brd ff:ff:ff:ff:ff:ff

登录后复制

和 eth0、lo 等网络设备一样，veth 也需要为其配置上 ip 后才能够正常工作。我们为这对儿 veth 分别来配置上 IP。

代码语言：javascript代码运行次数：0运行复制

# ip addr add 192.168.1.1/24 dev veth0# ip addr add 192.168.1.2/24 dev veth1

登录后复制

接下来，我们把这两个设备启动起来。

代码语言：javascript代码运行次数：0运行复制

# ip link set veth0 up# ip link set veth1 up

登录后复制

当设备启动起来以后，我们通过我们熟悉的 ifconfig 就可以查看到它们了。

代码语言：javascript代码运行次数：0运行复制

# ifconfigeth0: ......lo: ......veth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500        inet 192.168.1.1  netmask 255.255.255.0  broadcast 0.0.0.0        ......veth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500        inet 192.168.1.2  netmask 255.255.255.0  broadcast 0.0.0.0        ......

登录后复制

现在，一对儿虚拟设备已经建立起来了。不过我们需要做一点准备工作，它们之间才可以进行互相通信。首先要关闭反向过滤 rp_filter，该模块会检查 IP 包是否符合要求，否则可能会过滤掉。然后再打开 accept_local，接收本机 IP 数据包。详细准备过程如下：

代码语言：javascript代码运行次数：0运行复制

# echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter# echo 0 > /proc/sys/net/ipv4/conf/veth0/rp_filter# echo 0 > /proc/sys/net/ipv4/conf/veth1/rp_filter# echo 1 > /proc/sys/net/ipv4/conf/veth1/accept_local# echo 1 > /proc/sys/net/ipv4/conf/veth0/accept_local

登录后复制

好了，我们在 veth0 上来 ping 一下 veth1。这两个 veth 之间可以通信了，欧耶！

代码语言：javascript代码运行次数：0运行复制

# ping 192.168.1.2 -I veth0PING 192.168.1.2 (192.168.1.2) from 192.168.1.1 veth0: 56(84) bytes of data.64 bytes from 192.168.1.2: icmp_seq=1 ttl=64 time=0.019 ms64 bytes from 192.168.1.2: icmp_seq=2 ttl=64 time=0.010 ms64 bytes from 192.168.1.2: icmp_seq=3 ttl=64 time=0.010 ms...

登录后复制

我在另外一个控制台上，还启动了 tcpdump 抓包，抓到的结果如下。

代码语言：javascript代码运行次数：0运行复制

# tcpdump -i veth009:59:39.449247 ARP, Request who-has *** tell ***, length 2809:59:39.449259 ARP, Reply *** is-at 4e:ac:33:e5:eb:16 (oui Unknown), length 2809:59:39.449262 IP *** > ***: ICMP echo request, id 15841, seq 1, length 6409:59:40.448689 IP *** > ***: ICMP echo request, id 15841, seq 2, length 6409:59:41.448684 IP *** > ***: ICMP echo request, id 15841, seq 3, length 6409:59:42.448687 IP *** > ***: ICMP echo request, id 15841, seq 4, length 6409:59:43.448686 IP *** > ***: ICMP echo request, id 15841, seq 5, length 64

登录后复制

由于两个设备之间是首次通信的，所以 veth0 首先先发出了一个 arp request，veth1 收到后回复了一个 arp reply。然后接下来就是正常的 ping 命令下的 IP 包了。

二、veth 底层创建过程

在上一小节中，我们亲手创建了一对儿 veth 设备，并通过简单的配置就可以让他们之间互相进行通信了。那么在本小节中，我们看看在内核里，veth 到底是如何创建的。

Veth 相关源码位于 drivers/net/veth.c，其中初始化入口是 veth_init。

代码语言：javascript代码运行次数：0运行复制

//file: drivers/net/veth.cstatic __init int veth_init(void){ return rtnl_link_register(&veth_link_ops);}

登录后复制

在 veth_init 中注册了 veth_link_ops（veth 设备的操作方法），它包含了 veth 设备的创建、启动和删除等回调函数。

代码语言：javascript代码运行次数：0运行复制

//file: drivers/net/veth.cstatic struct rtnl_link_ops veth_link_ops = { .kind  = DRV_NAME, .priv_size = sizeof(struct veth_priv), .setup  = veth_setup, .validate = veth_validate, .newlink = veth_newlink, .dellink = veth_dellink, .policy  = veth_policy, .maxtype = VETH_INFO_MAX,};

登录后复制

我们先来看下 veth 设备的创建函数 veth_newlink，这是理解 veth 的关键之处。

代码语言：javascript代码运行次数：0运行复制

//file: drivers/net/veth.cstatic int veth_newlink(struct net *src_net, struct net_device *dev,    struct nlattr *tb[], struct nlattr *data[]){ ... //创建 peer = rtnl_create_link(net, ifname, &veth_link_ops, tbp); //注册 err = register_netdevice(peer); err = register_netdevice(dev); ... //把两个设备关联到一起 priv = netdev_priv(dev);  rcu_assign_pointer(priv->peer, peer); priv = netdev_priv(peer);  rcu_assign_pointer(priv->peer, dev);}

登录后复制

在 veth_newlink 中，我们看到它通过 register_netdevice 创建了 peer 和 dev 两个网络虚拟设备。接下来的 netdev_priv 函数返回的是网络设备的 private 数据，priv->peer 就是一个指针而已。

代码语言：javascript代码运行次数：0运行复制

//file: drivers/net/veth.cstruct veth_priv { struct net_device __rcu *peer; atomic64_t  dropped;};

登录后复制

两个新创建出来的设备 dev 和 peer 通过 priv->peer 指针来完成结对。其中 dev 设备里的 priv->peer 指针指向 peer 设备， peer 设备里的 priv->peer 指向 dev。

接着我们再看下 veth 设备的启动过程。

代码语言：javascript代码运行次数：0运行复制

//file: drivers/net/veth.cstatic void veth_setup(struct net_device *dev){ //veth的操作列表，其中包括veth的发送函数veth_xmit dev->netdev_ops = &veth_netdev_ops; dev->ethtool_ops = &veth_ethtool_ops; ......}

登录后复制

其中 dev->netdev_ops = &veth_netdev_ops 这行也比较关键。veth_netdev_ops 是 veth 设备的操作函数。例如发送过程中调用的函数指针 ndo_start_xmit，对于 veth 设备来说就会调用到 veth_xmit。这个在下一个小节里我们会用到。

代码语言：javascript代码运行次数：0运行复制

//file: drivers/net/veth.cstatic const struct net_device_ops veth_netdev_ops = { .ndo_init            = veth_dev_init, .ndo_open            = veth_open, .ndo_stop            = veth_close, .ndo_start_xmit      = veth_xmit, .ndo_change_mtu      = veth_change_mtu, .ndo_get_stats64     = veth_get_stats64, .ndo_set_mac_address = eth_mac_addr,};

登录后复制

三、veth 网络通信过程

在《25 张图，一万字，拆解 Linux 网络包发送过程》和《图解Linux网络包接收过程》两篇文章中，我们系统介绍了 Linux 网络包的收发过程。在《127.0.0.1 之本机网络通信过程知多少 ?》中我们又详细讨论了基于回环设备 lo 的本机网络 IO 过程。

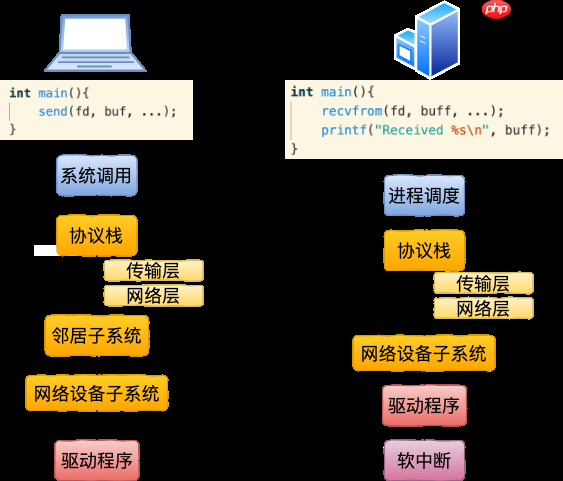

我们回顾一下基于回环设备 lo 的本机网络过程。在发送阶段里，流程分别是 send 系统调用 => 协议栈 => 邻居子系统 => 网络设备层 => 驱动。在接收阶段里，流程分别是软中断 => 驱动 => 网络设备层 => 协议栈 => 系统调用返回。过程图示如下：

基于 veth 的网络 IO 过程和上面这个过程图几乎完全一样。和 lo 设备所不同的就是使用的驱动程序不一样，马上我们就能看到。

网络设备层最后会通过 ops->ndo_start_xmit 来调用驱动进行真正的发送。

代码语言：javascript代码运行次数：0运行复制

//file: net/core/dev.cint dev_hard_start_xmit(struct sk_buff *skb, struct net_device *dev,   struct netdev_queue *txq){ //获取设备驱动的回调函数集合 ops const struct net_device_ops *ops = dev->netdev_ops; //调用驱动的 ndo_start_xmit 来进行发送 rc = ops->ndo_start_xmit(skb, dev); ...}

登录后复制

在《127.0.0.1 之本机网络通信过程知多少 ?》一文中，我们提到过对于回环设备 lo 来说 netdev_ops 是 loopback_ops。那么 ops->ndo_start_xmit 对应的就是 loopback_xmit。

代码语言：javascript代码运行次数：0运行复制

//file:drivers/net/loopback.cstatic const struct net_device_ops loopback_ops = { .ndo_init      = loopback_dev_init, .ndo_start_xmit= loopback_xmit, .ndo_get_stats64 = loopback_get_stats64,};

登录后复制

回顾本文上一小节中，对于 veth 设备来说，它在启动的时候将 netdev_ops 设置成了 veth_netdev_ops。那 ops->ndo_start_xmit 对应的具体发送函数就是 veth_xmit。这就是在整个发送的过程中，唯一和 lo 设备不同的地方所在。我们来简单看一下这个发送函数的代码。

代码语言：javascript代码运行次数：0运行复制

//file: drivers/net/veth.cstatic netdev_tx_t veth_xmit(struct sk_buff *skb, struct net_device *dev){ struct veth_priv *priv = netdev_priv(dev); struct net_device *rcv; //获取 veth 设备的对端 rcv = rcu_dereference(priv->peer); //调用 dev_forward_skb 向对端发包 if (likely(dev_forward_skb(rcv, skb) == NET_RX_SUCCESS)) { }

登录后复制

在 veth_xmit 中主要就是获取一下当前 veth 设备，然后向对端把数据发送过去就行了。发送到对端设备的工作是由 dev_forward_skb 函数来处理的。

代码语言：javascript代码运行次数：0运行复制

//file: net/core/dev.cint dev_forward_skb(struct net_device *dev, struct sk_buff *skb){ skb->protocol = eth_type_trans(skb, dev); ... return netif_rx(skb);}

登录后复制

先调用了 eth_type_trans 将 skb 的所属设备改为了刚刚取到的 veth 的对端设备 rcv。

代码语言：javascript代码运行次数：0运行复制

//file: net/ethernet/eth.c__be16 eth_type_trans(struct sk_buff *skb, struct net_device *dev){ skb->dev = dev; ...}

登录后复制

接着调用 netif_rx，这块又和 lo 设备的操作一样了。在该方法中最终会执行到 enqueue_to_backlog 中（netif_rx -> netif_rx_internal -> enqueue_to_backlog）。在这里将要发送的 skb 插入 softnet_data->input_pkt_queue 队列中并调用 ____napi_schedule 来触发软中断，见下面的代码。

代码语言：javascript代码运行次数：0运行复制

//file: net/core/dev.cstatic int enqueue_to_backlog(struct sk_buff *skb, int cpu,         unsigned int *qtail){ sd = &per_cpu(softnet_data, cpu); __skb_queue_tail(&sd->input_pkt_queue, skb); ... ____napi_schedule(sd, &sd->backlog);}

登录后复制

代码语言：javascript代码运行次数：0运行复制

//file:net/core/dev.cstatic inline void ____napi_schedule(struct softnet_data *sd,         struct napi_struct *napi){ list_add_tail(&napi->poll_list, &sd->poll_list); __raise_softirq_irqoff(NET_RX_SOFTIRQ);}

登录后复制

当数据发送完唤起软中断后，veth 对端的设备开始接收。和发送过程不同的是，所有的虚拟设备的收包 poll 函数都是一样的，都是在设备层被初始化成了 process_backlog。

代码语言：javascript代码运行次数：0运行复制

//file:net/core/dev.cstatic int __init net_dev_init(void){ for_each_possible_cpu(i) {  sd->backlog.poll = process_backlog; }}

登录后复制

所以 veth 设备的接收过程和 lo 设备完全一样。想再看看这块过程的同学就请参考《127.0.0.1 之本机网络通信过程知多少 ?》一文中的第三节吧。大致流程是 net_rx_action 执行到 deliver_skb，然后送到协议栈中。

代码语言：javascript代码运行次数：0运行复制

|--->net_rx_action()    |--->process_backlog()        |--->__netif_receive_skb()            |--->__netif_receive_skb_core()             |---> deliver_skb

登录后复制

总结

由于大部分的同学在日常工作中一般不会接触到 veth，所以在看到 Docker 相关的技术文中提到这个技术时总会以为它是多么的高深。

其实从实现上来看，虚拟设备 veth 和我们日常接触的 lo 设备非常非常的像。连基于 veth 的本机网络 IO 通信图其实都是我直接从 127.0.0.1 的那篇文章里复制过来的。只要你看过飞哥的127.0.0.1 之本机网络通信过程知多少 ?！这篇，理解起来 veth 简直不要太容易。

只不过和 lo 设备相比，veth 是为了虚拟化技术而生的，所以它多了个结对的概念。在创建函数 veth_newlink 中，一次性就创建了两个网络设备出来，并把对方分别设置成了各自的 peer。在发送数据的过程中，找到发送设备的 peer，然后发起软中断让对方收取就算完事了。

怎么样，是不是 So easy!
