一、块设备介绍

块是一种具有一定结构的随机存取设备，对这种设备的读写是按块进行的，他使用缓冲区来存放暂时的数据，待条件成熟后，从缓存一次性写入设备或者从设备一次性读到缓冲区。块设备是与字符设备并列的概念，这两类设备在 Linux 中驱动的结构有较大差异，总体而言，块设备驱动比字符设备驱动要复杂得多，在 I/O 操作上表现出极大的不同，缓冲、 I/O 调度、请求队列等都是与块设备驱动相关的概念。

在Linux中，驱动对块设备的输入或输出(I/O)操作，都会向块设备发出一个请求，在驱动中用request结构体描述。但对于一些磁盘设备而言请求的速度很慢，这时候内核就提供一种队列的机制把这些I/O请求添加到队列中（即：请求队列），在驱动中用request_queue结构体描述。在向块设备提交这些请求前内核会先执行请求的合并和排序预操作，以提高访问的效率，然后再由内核中的I/O调度程序子系统来负责提交 I/O 请求，调度程序将磁盘资源分配给系统中所有挂起的块 I/O 请求，其工作是管理块设备的请求队列，决定队列中的请求的排列顺序以及什么时候派发请求到设备。

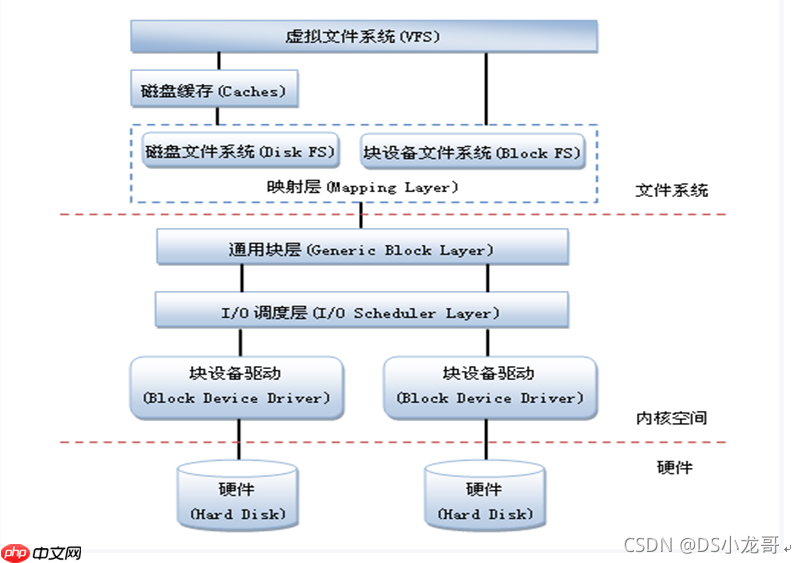

由通用块层(Generic Block Layer)负责维持一个I/O请求在上层文件系统与底层物理磁盘之间的关系。在通用块层中，通常用一个bio结构体来对应一个I/O请求。

Linux提供了一个gendisk数据结构体，用来表示一个独立的磁盘设备或分区，用于对底层物理磁盘进行访问。在gendisk中有一个类似字符设备中file_operations的硬件操作结构指针，是block_device_operations结构体。

编写块设备驱动时，使用的一些单位介绍:

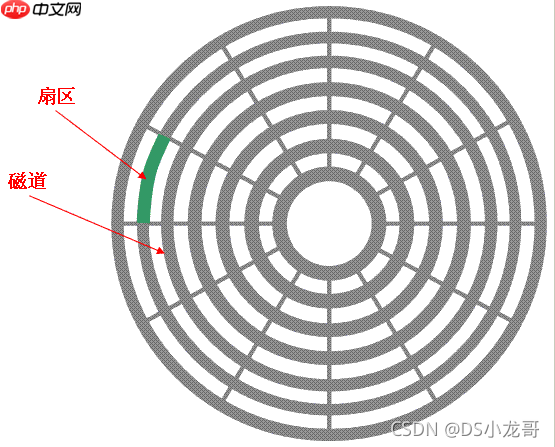

1. 扇区(Sectors)：任何块设备硬件对数据处理的基本单位。通常，1个扇区的大小为512字节。(对设备而言)

2. 块 (Blocks)：由Linux制定对内核或文件系统等数据处理的基本单位。通常，1个块由1个或多个扇区组成。(对Linux操作系统而言)

3. 段(Segments)：由若干个相邻的块组成。是Linux内存管理机制中一个内存页或者内存页的一部分。

IO调度器就是电梯算法。我们知道，磁盘是的读写是通过机械性的移动磁头来实现读写的，理论上磁盘设备满足块设备的随机读写的要求，但是出于节约磁盘，提高效率的考虑，我们希望当磁头处于某一个位置的时候，一起将最近需要写在附近的数据写入，而不是这写一下，那写一下然后再回来，IO调度就是将上层发下来的IO请求的顺序进行重新排序以及对多个请求进行合并，这样就可以实现上述的提高效率、节约磁盘的目的。这种解决问题的思路使用电梯算法，一个运行中的电梯，一个人20楼->1楼，另外一个人15->5楼，电梯不会先将第一个人送到1楼再去15楼接第二个人将其送到5楼，而是从20楼下来，到15楼的时候停下接人，到5楼将第二个放下，最后到达1楼，一句话，电梯算法最终服务的优先顺序并不按照按按钮的先后顺序。

Linux内核中提供了下面的几种电梯算法来实现IO调度：

1. No-op I/O scheduler只实现了简单的FIFO的，只进行最简单的合并，比较适合基于Flash的存储

2. Anticipatory I/O scheduler推迟IO请求(大约几个微秒)，以期能对他们进行排序，获得更高效率

3. Deadline I/O scheduler试图把每次请求的延迟降到最低，同时也会对BIO重新排序，特别适用于读取较多的场合，比如数据库

4. CFQ I/O scheduler为系统内所有的任务分配均匀的IO带宽，提供一个公平的工作环境，在多媒体环境中，能保证音视频及时从磁盘中读取数据，是当前内核默认的调度器我们可以通过内核传参的方式指定使用的调度算法: kernel elevator=deadline 或者，使用如下命令改变内核调度算法:

代码语言：javascript代码运行次数：0运行复制

<code class="javascript">echo SCHEDULER > /sys/block/DEVICE/queue/scheduler</code>

登录后复制

二、块设备结构介绍2.1 内核自带可参考的块设备驱动源码代码语言：javascript代码运行次数：0运行复制

<code class="javascript">drivers\block\z2ram.cdrivers\block\xd.c\drivers\mmc\host\sdhci-s3c.c</code>

登录后复制

2.2 块设备注册与注销函数

1. 注册函数

int register_blkdev(unsigned int major, const char *name)

函数功能介绍: 注册一个新的块设备

函数参数介绍:

萌动AI

CreateAI旗下AI动漫视频生成平台

438

查看详情

@major:块设备的主设备号[1..255]。如果major = 0，表示尝试分配未使用的主设备号，返回值就表示分配成功的主设备号。

@name:新块设备的名称。注意: 名称必须保证在系统中是唯一的（不能与设备名称重名）。

注册示例:

int Tiny4412_block_major = register_blkdev(0, "Tiny4412_block");

2. 注销函数

void unregister_blkdev(unsigned int major, const char *name)

函数工程介绍：注销已注册的块设备。

函数参数介绍:

@major: 主设备号

@name: 设备名称

注销示例:

unregister_blkdev(Tiny4412_block_major, "Tiny4412_block");

2.3 动态分配请求队列

struct request_queue *blk_alloc_queue(gfp_t gfp_mask)

函数功能介绍: 分配一个默认的请求队列，用该函数生成的请求队列没有设置默认的IO调度器，如果编写的块设备是内存模拟块设备或者是SD卡、Flash等设备，就可以用此函数分配请求队列。

函数参数介绍:

@ gfp_mask : 内存分配的方式。 GFP_KERNEL和GFP_ATOMIC,

GFP_ATOMIC: 用来从中断处理和进程上下文之外的其他代码中分配内存. 从不睡眠

GFP_KERNEL: 内核内存的正常分配. 可能睡眠

分配请求队列示例:

struct request_queue *queue= =blk_alloc_queue(GFP_KERNEL);

卸载驱动时，可以通过kfree释放空间。

如果需要访问外部硬件，比如: 光盘、磁盘等外部物理设备时，要设置默认的调度器，可以调用blk_init_queue函数分配请求队列。

struct request_queue *blk_init_queue(request_fn_proc *rfn, spinlock_t *lock)

blk_init_queue()必须与blk_cleanup_queue()调用配对。

函数参数介绍:

@ rfn 是一个函数指针,类型为 typedef void (request_fn_proc) (struct request_queue *q);

@ lock 自旋锁

2.4 绑定请求队列

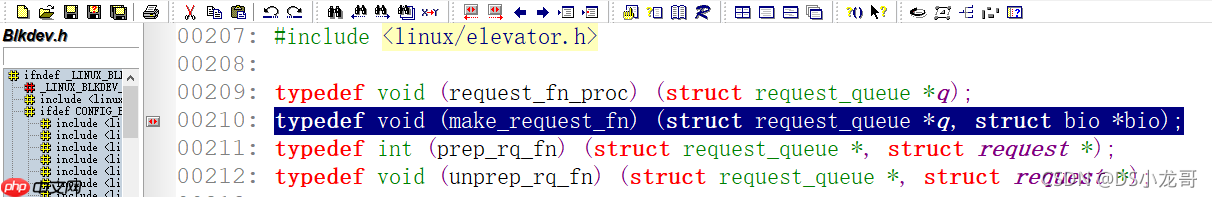

void blk_queue_make_request(struct request_queue *q, make_request_fn *mfn)

函数功能介绍: 绑定blk_alloc_queue函数到请求队列。

上一步介绍的blk_alloc_queue函数分配的请求队列，由于不会使用默认的IO调度器，其中的make_request_fn是没有赋值的，因为上层代码向请求队列发生请求时都是通过make_request_fn这个函数来完成的。对于上层代码发出的请求，可以直接用make_request_fn函数来完成请求并直接将结果返回给上层的代码。

函数参数介绍:

struct request_queue *q :请求队列指针。

make_request_fn *mfn : make_request_fn函数指针。

函数指针的原型如下:

typedef void (make_request_fn) (struct request_queue *q, struct bio *bio);

该函数指针在Blkdev.h定义。

绑定请求队列示例:

blk_queue_make_request(queue, Tiny4412_block_make_request);

2.5 make_request_fn处理函数编写

//直接提交请求,队列处理static void Tiny4412_block_make_request(struct request_queue *q, struct bio *bio){undefined int i; struct bio_vec *bvec; sector_t sector = bio->bi_sector; /*通过for循环遍历一个bio中所有的segment请求*/ bio_for_each_segment(bvec, bio, i) {undefined char *buffer = __bio_kmap_atomic(bio, i, KM_USER0); /*映射内存空间(申请空间)*/ Tiny4412_block_dev_sector_read_write(sector, bio_cur_bytes(bio)>>9 ,buffer, bio_data_dir(bio) == WRITE); /* sector: 当前扇区位置 bio_cur_bytes(bio)>>9: 扇区读写数量 buffer :读写的缓冲区指针首地址 bio_data_dir(bio): 判断是读还是写 */ sector += bio_cur_bytes(bio)>>9; /*偏移扇区*/ __bio_kunmap_atomic(bio, KM_USER0); /*取消映射(释放空间)*/ } bio_endio(bio, 0); /*结束处理*/ return;}

make_request_fn函数指针传入的参数介绍:

struct bio *bio: 描述块数据传送时怎样完成填充或读取块给driver

struct request_queue *q :传入的请求队列

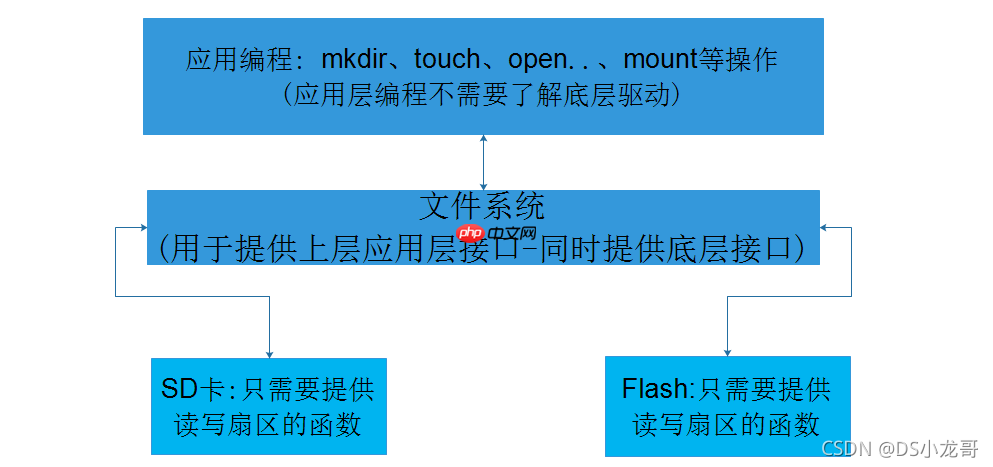

2.6 扇区读写函数实现

代码示例:

unsigned long sector: 当前扇区位置unsigned long nsect : 扇区读写数量char *buffer : 读写的缓冲区指针int write : 是读还是写*/static void Tiny4412_block_dev_sector_read_write(unsigned long sector,unsigned long nsect, char *buffer, int write){undefined /*块设备最小单位是一个扇区，一个扇区的字节数是512字节*/ unsigned long offset = sector*512; unsigned long nbytes = nsect*512; if((offset + nbytes)>TINY4412_BLKDEV_BYTES) {undefined printk(KERN_NOTICE "写超出范围,强制结束(%ld %ld)\n", offset, nbytes); return; } if(write) /*为真,表示是写*/ memcpy(tiny4412_blkdev_data + offset, buffer, nbytes); else /*读操作*/ memcpy(buffer,tiny4412_blkdev_data + offset, nbytes);}

2.7 分配一个gendisk结构

struct gendisk *alloc_disk(int minors) //动态分配gendiskvoid del_gendisk(struct gendisk *disk) //注销gendisk

函数功能介绍:每个块设备都对应一个gendisk结构，函数alloc_disk用于分配一个gendisk结构。

函数参数介绍:

@minors: 数量

给分配的结构填充参数:

/*动态分配次设备号结构*/ gd=alloc_disk(1);/*分配一个gendisk，1表示不能进行分区,只能固定一个分区。 >1表示支持分区的数量分区可以通过fdsik命令进行操作*/ gd->major=Tiny4412_block_major; /*主设备号*/ gd->first_minor=0; /*次设备号*/ gd->fops=&Tiny4412_block_ops; /*文件操作集合*/ gd->queue=queue; /*将请求队列关联到gendisk结构*/ snprintf(gd->disk_name, 32, "Tiny4412_block_%c",'a'); //设置磁盘名称,在/dev下可以查看该名称//块设备基本都是使用文件系统函数进行操作，该文件操作集合可以不用自己实现static struct block_device_operations Tiny4412_block_ops={undefined .owner = THIS_MODULE,};

驱动安装之后，查看的节点信息:

设置磁盘的容量

/*注意: 块设备的大小使用扇区作为单位设置，而扇区的大小默认是512字节。 cat /sys/block/xxxx/size 可以查看到设置的大小把字节为单位的大小转换为以扇区为单位时，我们需要除以512，或者右移9位 */ set_capacity(gd,TINY4412_BLKDEV_BYTES>>9);

2.8 添加磁盘分区信息到内核

void add_disk(struct gendisk *disk)

函数功能介绍: 将分区信息添加到内核。

函数参数: 填充好gendisk结构。

示例:

add_disk(gd);

12.9 初始化一个请求队列

struct request_queue *blk_init_queue(request_fn_proc *rfn, spinlock_t *lock)

示例:

tiny4412_blockdev_queue = blk_init_queue(do_tiny4412_blockdev_request, &tiny4412_blockdev_lock);

该函数里调用了默认的IO调度器。代码可以参考内核文件: drivers\block\z2ram.c

三、块设备示例代码

3.1 内存模拟块设备(不使用IO调度器)

内存空间采用vmalloc函数进行分配。

代码语言：javascript代码运行次数：0运行复制

<code class="javascript">#include <linux/module.h> #include <linux/blkdev.h> #include <linux/hdreg.h> #include <linux/version.h>/**     insmod tiny4412_blkdev.ko *     # or insmod tiny4412_blkdev.ko size=numK/M/G/T *     fdisk /dev/tiny4412_blkdev # create 2 patitions *     mkfs.ext2 /dev/tiny4412_blkdev1 *     mkfs.ext2 /dev/tiny4412_blkdev2 *     mount /dev/tiny4412_blkdev1 /mnt/temp1/ *     mount /dev/tiny4412_blkdev2 /mnt/temp2/ *     # play in /mnt/temp1/ and /mnt/temp2/ *     umount /mnt/temp1/ *     umount /mnt/temp2/ *     rmmod tiny4412_blkdev.ko * */static int Tiny4412_block_major=0;static struct request_queue *tiny4412_blkdev_queue; static struct gendisk *tiny4412_blkdev_disk;static unsigned long long tiny4412_blkdev_bytes=1024*1024*10;//10M--空间容量#define TINY4412_BLKDEV_BYTES_1        (1024*1024*10)  /*设置块设备的大小*/static unsigned char tiny4412_blkdev_data_1[TINY4412_BLKDEV_BYTES_1]; /*用于测试块设备的数组大小*//** Handle an I/O request.* 实现扇区的读写unsigned long sector:  当前扇区位置unsigned long nsect :  扇区读写数量char *buffer        :  读写的缓冲区指针int write           :  是读还是写*/static void Tiny4412_block_dev_sector_read_write(unsigned long sector,unsigned long nsect, char *buffer, int write){/*块设备最小单位是一个扇区，一个扇区的字节数是512字节*/unsigned long offset = sector;  /*写入数据的位置*/unsigned long nbytes = nsect;   /*写入的长度*/if((offset + nbytes)>TINY4412_BLKDEV_BYTES_1){printk("写超出范围,强制结束(%ld %ld)\n", offset, nbytes);return;}if(write) /*为真,表示是写*/memcpy(tiny4412_blkdev_data_1 + offset, buffer, nbytes);else      /*读操作*/memcpy(buffer,tiny4412_blkdev_data_1 + offset, nbytes);}/*处理请求*/static int tiny4412_blkdev_make_request(struct request_queue *q, struct bio *bio) { int dir; unsigned long long dsk_offset; struct bio_vec *bvec; int i; void *iovec_mem;/*判断读写方向*/if(bio_data_dir(bio) == WRITE) dir = 1;else dir = 0;dsk_offset = bio->bi_sector << 9;bio_for_each_segment(bvec, bio, i) { iovec_mem = kmap(bvec->bv_page) + bvec->bv_offset; //起始位置,长度,源数据,方向Tiny4412_block_dev_sector_read_write(dsk_offset,bvec->bv_len,iovec_mem,dir);kunmap(bvec->bv_page);dsk_offset += bvec->bv_len; }bio_endio(bio, 0); return 0;}static int tiny4412_blockdev_getgeo(struct block_device *bdev, struct hd_geometry *geo){/* 容量=heads*cylinders*sectors*512  * 存储容量 ＝ 磁头数 × 磁道(柱面)数 × 每道扇区数 × 每扇区字节数 */geo->heads     = 2;  /*磁头(一般一个盘面有两个磁头，正面一个/反面一个)*/geo->cylinders = 32; /*柱面(一般一个盘面上有32个柱面)每个盘片32个磁道)*/geo->sectors   = TINY4412_BLKDEV_BYTES_1/2/32/512; /*扇区,一般每个磁道上有12个扇区，这里需要根据前面柱面和磁头进行计算，不能乱填*/return 0;}struct block_device_operations tiny4412_blkdev_fops = {     .owner= THIS_MODULE,  /*fdisk命令分区时需要调用该函数，用于读取磁头、柱面、扇区等信息*/.getgeo= tiny4412_blockdev_getgeo,};static int __init tiny4412_blkdev_init(void) { /*动态分配请求队列*/tiny4412_blkdev_queue = blk_alloc_queue(GFP_KERNEL);/*绑定请求队列*/blk_queue_make_request(tiny4412_blkdev_queue,tiny4412_blkdev_make_request);/*动态分配次设备号结构*//*每一个磁盘(分区)都是使用一个gendisk结构保存*/tiny4412_blkdev_disk = alloc_disk(64); /*磁盘名称赋值*/strcpy(tiny4412_blkdev_disk->disk_name, "tiny4412_blkdev"); /*注册一个块设备,自动分配主设备号*/Tiny4412_block_major = register_blkdev(0,"Tiny4412_block");printk("Tiny4412_block_major=%d\n",Tiny4412_block_major);tiny4412_blkdev_disk->major=Tiny4412_block_major;   /*主设备号*/tiny4412_blkdev_disk->first_minor = 0;   /*次设备号*/tiny4412_blkdev_disk->fops = &tiny4412_blkdev_fops;   /*文件操作结合*/tiny4412_blkdev_disk->queue = tiny4412_blkdev_queue;  /*处理数据请求的队列*//*设置磁盘结构 capacity 的容量*//*注意: 块设备的大小使用扇区作为单位设置，而扇区的大小默认是512字节。  cat /sys/block/xxxx/size 可以查看到设置的大小  把字节为单位的大小转换为以扇区为单位时，我们需要除以512，或者右移9位*/set_capacity(tiny4412_blkdev_disk,tiny4412_blkdev_bytes>>9); //添加磁盘信息到内核add_disk(tiny4412_blkdev_disk);return 0;}static void __exit tiny4412_blkdev_exit(void) { //删除磁盘del_gendisk(tiny4412_blkdev_disk);put_disk(tiny4412_blkdev_disk); //清除队列blk_cleanup_queue(tiny4412_blkdev_queue);/*注销块设备*/unregister_blkdev(Tiny4412_block_major, "Tiny4412_block");}module_init(tiny4412_blkdev_init); module_exit(tiny4412_blkdev_exit);MODULE_LICENSE("GPL");</code>

登录后复制

块设备操作过程:

[root@wbyq code]#lstiny4412_block_device.ko[root@wbyq code]#insmod tiny4412_block_device.ko[ 154.950000] Tiny4412_block_major=253[ 154.955000] tiny4412_blkdev: unknown partition table (因为使用的内存设备模拟块设备，数组里没有分区表，所以第一次安装设备时，读取不到设备分区表，这个提示是正常的)[root@wbyq code]#fdisk /dev/tiny4412_blkdevDevice contains neither a valid DOS partition table, nor Sun, SGI, OSF or GPT disklabelBuilding a new DOS disklabel. Changes will remain in memory only,until you decide to write them. After that the previous contentwon't be recoverable.Command (m for help): n (n表示新建分区表)Command action e extended(表示扩展分区) p primary partition (1-4)(表示主分区)p (选择p创建主分区)Partition number (1-4): 1 (创建的主分区编号为1)First cylinder (1-160, default 1): 1 (柱面起始位置设置为1, 1-160表示当前磁盘剩余的未分区的柱面范围为1-160)Last cylinder or +size or +sizeM or +sizeK (1-160, default 160): 100 (设置柱面的结束位置)Command (m for help): n (表示主分区)Command action e extended p primary partition (1-4)p (选择p创建主分区)Partition number (1-4): 2 (创建的主分区编号为2)First cylinder (101-160, default 101): 101 (柱面起始位置设置为101, 101-160表示当前磁盘剩余的未分区的柱面范围为101-160)Last cylinder or +size or +sizeM or +sizeK (101-160, default 160): 160 (设置柱面的结束位置)Command (m for help): p (打印当前的分区情况)Disk /dev/tiny4412_blkdev: 10 MB, 10485760 bytes (磁盘的总容量: M单位,字节单位)2 heads, 64 sectors/track, 160 cylinders (一个共有2个磁头,每个柱面有64个扇区,160个柱面)(提示: 存储容量＝磁头数 × 磁道(柱面)数 × 每道扇区数 × 每扇区字节数)Units = cylinders of 128 * 512 = 65536 bytes Device Boot Start End Blocks Id System/dev/tiny4412_blkdev1 1 100 6368 83 Linux (分区1的信息)Partition 1 has different physical/logical endings: phys=(355, 1, 0) logical=(99, 1, 64)Partition 1 does not end on cylinder boundary/dev/tiny4412_blkdev2 101 160 3840 83 Linux (分区2的信息)Partition 2 has different physical/logical endings: phys=(415, 1, 0) logical=(159, 1, 64)Partition 2 does not end on cylinder boundaryCommand (m for help): w (w表示保存分区表,写入磁盘，并退出fdisk命令行)The partition table has been altered. (提示，分区表示已经更改)Calling ioctl() to re-read partition table (调用ioctl()重新读取分区表)[ 218.905000] tiny4412_blkdev: tiny4412_blkdev1 tiny4412_blkdev2 (提示分区之后创建成功的设备节点)[root@wbyq code]#ls /dev/tiny4412_blkdev* -l (查看/dev下分区成功的设备节点)brw-rw---- 1 root root 253, 0 Nov 24 2018 /dev/tiny4412_blkdevbrw-rw---- 1 root root 253, 1 Nov 24 2018 /dev/tiny4412_blkdev1brw-rw---- 1 root root 253, 2 Nov 24 2018 /dev/tiny4412_blkdev2 [root@wbyq code]#mkfs.ext2 /dev/tiny4412_blkdev1 (给第一个设备分区进行格式化文件系统)Filesystem label=OS type: LinuxBlock size=1024 (log=0)Fragment size=1024 (log=0)1592 inodes, 6368 blocks318 blocks (5%) reserved for the super userFirst data block=1Maximum filesystem blocks=2621441 block groups8192 blocks per group, 8192 fragments per group1592 inodes per group[root@wbyq code]#mkfs.ext2 /dev/tiny4412_blkdev2(给第二个设备分区进行格式化文件系统)Filesystem label=OS type: LinuxBlock size=1024 (log=0)Fragment size=1024 (log=0)960 inodes, 3840 blocks192 blocks (5%) reserved for the super userFirst data block=1Maximum filesystem blocks=2621441 block groups8192 blocks per group, 8192 fragments per group960 inodes per group[root@wbyq code]#mount /dev/tiny4412_blkdev1 /mnt/ (将第一个分区挂载到/mnt目录下)[root@wbyq code]#mount /dev/tiny4412_blkdev2 /tmp/ (将第二个分区挂载到/mnt目录下)[root@wbyq code]#df -h (查看当前系统磁盘的信息)Filesystem Size Used Available Use% Mounted on192.168.10.11:/work/rootfs/ 48.1G 16.5G 29.1G 36% //dev/tiny4412_blkdev1 6.0M 13.0K 5.7M 0% /mnt/dev/tiny4412_blkdev2 3.6M 13.0K 3.4M 0% /tmp/*下面就是分别进入到挂载的目录下进行文件拷贝操作，测试块设备是否正常，最后在取消挂载退出*/[root@wbyq code]#cd /mnt/[root@wbyq mnt]#lslost+found[root@wbyq mnt]#cp /123.mp3 ./[root@wbyq mnt]#[root@wbyq mnt]#cd /tmp/[root@wbyq tmp]#cp /123.mp3 ./[root@wbyq tmp]#[root@wbyq tmp]#ls123.mp3 lost+found[root@wbyq tmp]#cd /[root@wbyq ]#umount /tmp/[root@wbyq ]#umount /mnt/

3.2 使用SD卡编写块设备(不使用IO调度器)

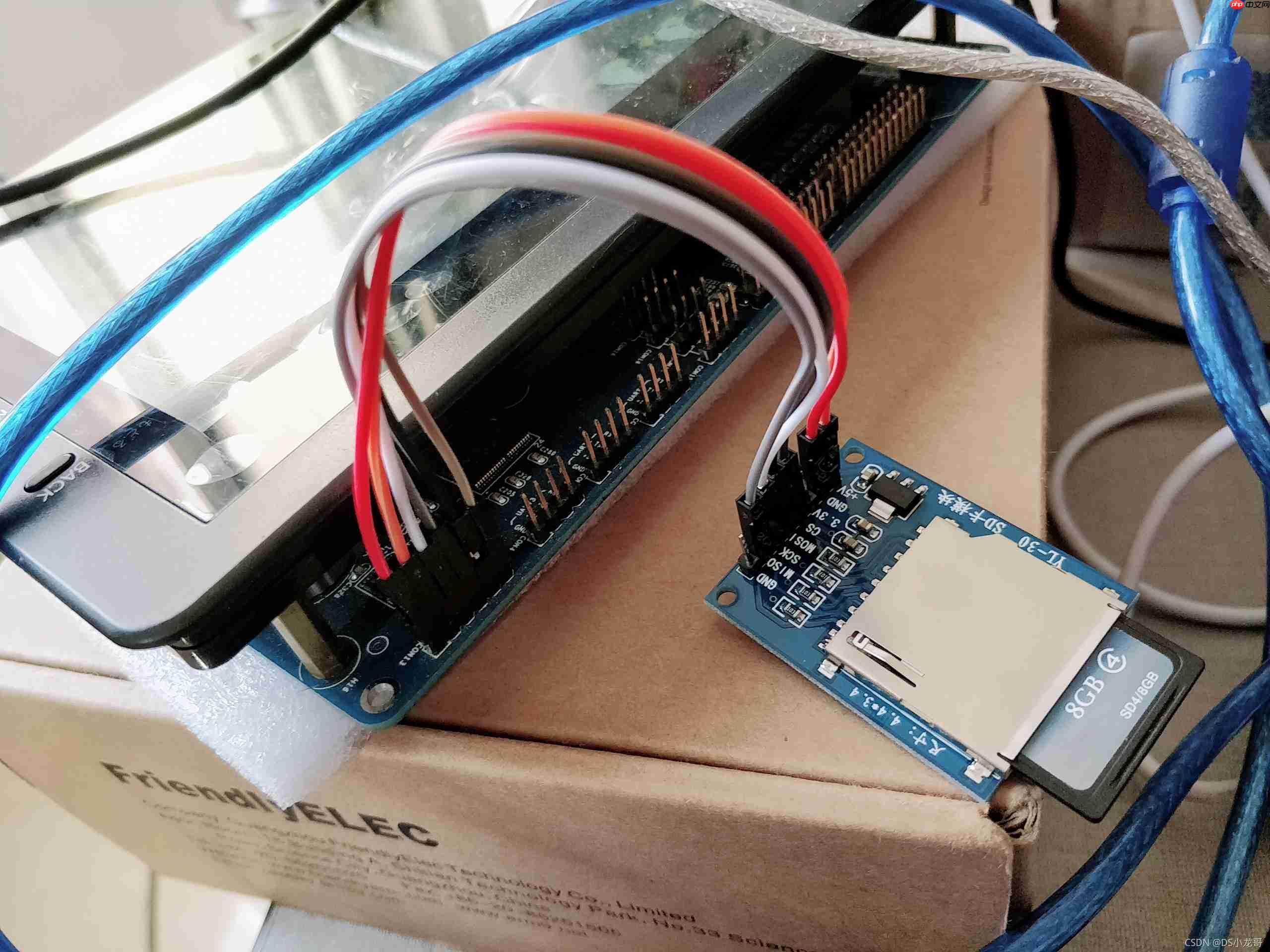

SD卡采用SPI协议通信，底层采用模拟的SPI系统，没有使用SPI子系统。

代码语言：javascript代码运行次数：0运行复制

<code class="javascript">#include <linux/module.h>#include <linux/moduleparam.h>#include <linux/init.h>#include <linux/sched.h>#include <linux/kernel.h>#include <linux/slab.h>#include <linux/fs.h>    /* everything... */#include <linux/errno.h>/* error codes */#include <linux/timer.h>#include <linux/types.h>/* size_t */#include <linux/fcntl.h>/* O_ACCMODE */#include <linux/hdreg.h>/* HDIO_GETGEO */#include <linux/kdev_t.h>#include <linux/vmalloc.h>#include <linux/genhd.h>#include <linux/blkdev.h>#include <linux/bio.h>#include <linux/init.h>#include <linux/module.h>#include <linux/ioctl.h>#include <linux/fs.h>#include <linux/device.h>#include <linux/err.h>#include <linux/list.h>#include <linux/errno.h>#include <linux/mutex.h>#include <linux/slab.h>#include <linux/compat.h>#include <linux/spi/spi.h>#include <linux/spi/spidev.h>#include <asm/uaccess.h>#include <linux/gpio.h>#include <mach/gpio.h>#include <plat/gpio-cfg.h>#include <linux/delay.h>#include <linux/io.h>#include <linux/mutex.h>#include <linux/miscdevice.h>   /*杂项字符设备头文件*//*--------------------------------SD相关操作代码---------------------------------------------*//*定义指针，用于接收虚拟地址*/volatile unsigned int *SD_GPBCON;volatile unsigned int *SD_GPBDAT;/*函数功能：SD初始化Tiny4412硬件连接：DO--MISO :GPB_2DI--MOSI :GPB_3CLK-SCLK :GPB_0CS--CS   :GPB_1*/void SDCardSpiInit(void){/*1. 初始化GPIO*//*映射物理地址*/SD_GPBCON=ioremap(0x11400040,4);SD_GPBDAT=ioremap(0x11400044,4);*SD_GPBCON &= ~(0xf  << 0 * 4);*SD_GPBCON |=  (0x1   << 0 * 4);*SD_GPBCON &= ~(0xf  << 1 * 4);*SD_GPBCON |=  (0x1   << 1 * 4);*SD_GPBCON &= ~(0xf  << 2 * 4);*SD_GPBCON &= ~(0xf  << 3 * 4);*SD_GPBCON |=  (0x1   << 3 * 4);/*2. 上拉GPIO口*///*SD_GPBDAT &= ~(1 << 4);//输出0*SD_GPBDAT |= (1 << 0);   //输出1*SD_GPBDAT |= (1 << 1);   //输出1*SD_GPBDAT |= (1 << 3);   //输出1}// SD卡类型定义  #define SDCard_TYPE_ERR     0X00  //卡类型错误#define SDCard_TYPE_MMC     0X01  //MMC卡#define SDCard_TYPE_V1      0X02#define SDCard_TYPE_V2      0X04#define SDCard_TYPE_V2HC    0X06   // SD卡指令表     #define SDCard_CMD0    0       //卡复位#define SDCard_CMD1    1#define SDCard_CMD8    8       //命令8 ，SEND_IF_COND#define SDCard_CMD9    9       //命令9 ，读CSD数据#define SDCard_CMD10   10      //命令10，读CID数据#define SDCard_CMD12   12      //命令12，停止数据传输#define SDCard_CMD13   16      //命令16，设置扇区大小 应返回0x00#define SDCard_CMD17   17      //命令17，读扇区#define SDCard_CMD18   18      //命令18，读Multi 扇区#define SDCard_CMD23   23      //命令23，设置多扇区写入前预先擦除N个block#define SDCard_CMD24   24      //命令24，写扇区#define SDCard_CMD25   25      //命令25，写多个扇区#define SDCard_CMD41   41      //命令41，应返回0x00#define SDCard_CMD55   55      //命令55，应返回0x01#define SDCard_CMD58   58      //命令58，读OCR信息#define SDCard_CMD59   59      //命令59，使能/禁止CRC，应返回0x00、/*SD卡回应标记字*/#define SDCard_RESPONSE_NO_ERROR      0x00   //正确回应#define SDCard_SD_IN_IDLE_STATE       0x01   //闲置状态#define SDCard_SD_ERASE_RESET         0x02   //擦除复位#define SDCard_RESPONSE_FAILURE       0xFF   //响应失败 //函数声明              unsigned char SDCardReadWriteOneByte(unsigned char data);                 //底层接口，SPI读写字节函数unsigned char SDCardWaitBusy(void);           //等待SD卡准备unsigned char SDCardGetAck(unsigned char Response);       //获得应答unsigned char SDCardDeviceInit(void);            //初始化unsigned char SDCardReadData(unsigned char*buf,unsigned int sector,unsigned int cnt);    //读块(扇区)unsigned char SDCardWriteData(unsigned char*buf,unsigned int sector,unsigned int cnt);  //写块(扇区)unsigned int GetSDCardSectorCount(void);           //读扇区数unsigned char GetSDCardCISDCardOutnfo(unsigned char *cid_data);           //读SD卡CIDunsigned char GetSDCardCSSDCardOutnfo(unsigned char *csd_data);           //读SD卡CSD   static unsigned char  SD_Type=0;  //存放SD卡的类型/*函数功能：SD卡底层接口,通过SPI时序向SD卡读写一个字节函数参数：data是要写入的数据返 回 值：读到的数据说明：时序是第二个上升沿采集数据*/unsigned char SDCardReadWriteOneByte(unsigned char data_tx){    u8 data_rx=0; u8 i; for(i=0;i<8;i++) {*SD_GPBDAT &= ~(1 << 0);//输出0if(data_tx&0x80)*SD_GPBDAT |= (1 << 3);   //输出1else *SD_GPBDAT &= ~(1 << 3);//输出0data_tx<<=1; //继续发送下一个数据*SD_GPBDAT |= (1 << 0);   //输出1data_rx<<=1;if((*SD_GPBDAT & (1 << 2)))data_rx|=0x01; } return data_rx;}/*函数功能：取消选择,释放SPI总线*/void SDCardCancelCS(void){*SD_GPBDAT |= (1 << 1); SDCardReadWriteOneByte(0xff);//提供额外的8个时钟}/*函数 功 能：选择sd卡,并且等待卡准备OK函数返回值：0,成功;1,失败;*/unsigned char SDCardSelectCS(void){*SD_GPBDAT &= ~(1 << 1);if(SDCardWaitBusy()==0)return 0;//等待成功SDCardCancelCS();return 1;//等待失败}/*函数 功 能：等待卡准备好函数返回值：0,准备好了;其他,错误代码*/unsigned char SDCardWaitBusy(void){unsigned int t=0;do{if(SDCardReadWriteOneByte(0XFF)==0XFF)return 0;//OKt++;  }while(t<0xFFFFFF);//等待 return 1;}/*函数功能：等待SD卡回应函数参数：Response:要得到的回应值返 回 值：0,成功得到了该回应值其他,得到回应值失败*/unsigned char SDCardGetAck(unsigned char Response){u16 Count=0xFFFF;//等待次数     while((SDCardReadWriteOneByte(0XFF)!=Response)&&Count)Count--;//等待得到准确的回应    if(Count==0)return SDCard_RESPONSE_FAILURE;//得到回应失败   else return SDCard_RESPONSE_NO_ERROR;//正确回应}/*函数功能：从sd卡读取一个数据包的内容函数参数：buf:数据缓存区len:要读取的数据长度.返回值：0,成功;其他,失败;*/unsigned char SDCardRecvData(unsigned char*buf,u16 len){    if(SDCardGetAck(0xFE))return 1;//等待SD卡发回数据起始令牌0xFE    while(len--)//开始接收数据    {        *buf=SDCardReadWriteOneByte(0xFF);        buf++;    }    //下面是2个伪CRC（dummy CRC）    SDCardReadWriteOneByte(0xFF);    SDCardReadWriteOneByte(0xFF);          return 0;//读取成功}/*函数功能：向sd卡写入一个数据包的内容 512字节函数参数：buf 数据缓存区cmd 指令返 回 值：0表示成功;其他值表示失败;*/unsigned char SDCardSendData(unsigned char*buf,unsigned char cmd){u16 t;    if(SDCardWaitBusy())return 1;  //等待准备失效SDCardReadWriteOneByte(cmd);if(cmd!=0XFD)//不是结束指令{for(t=0;t<512;t++)SDCardReadWriteOneByte(buf[t]);//提高速度,减少函数传参时间    SDCardReadWriteOneByte(0xFF); //忽略crc    SDCardReadWriteOneByte(0xFF);  t=SDCardReadWriteOneByte(0xFF); //接收响应if((t&0x1F)!=0x05)return 2;   //响应错误      }           return 0;//写入成功}/*函数功能：向SD卡发送一个命令函数参数：unsigned char cmd   命令 unsigned int arg  命令参数unsigned char crc   crc校验值返回值:SD卡返回的响应*/  unsigned char SendSDCardCmd(unsigned char cmd, unsigned int arg, unsigned char crc){unsigned char r1;unsigned char Retry=0; SDCardCancelCS();               //取消上次片选if(SDCardSelectCS())return 0XFF;//片选失效 //发送数据SDCardReadWriteOneByte(cmd | 0x40);//分别写入命令SDCardReadWriteOneByte(arg >> 24);SDCardReadWriteOneByte(arg >> 16);SDCardReadWriteOneByte(arg >> 8);SDCardReadWriteOneByte(arg);  SDCardReadWriteOneByte(crc); if(cmd==SDCard_CMD12)SDCardReadWriteOneByte(0xff);//Skip a stuff byte when stop readingRetry=0X1F;do{r1=SDCardReadWriteOneByte(0xFF);}while((r1&0X80) && Retry--);  //等待响应，或超时退出   return r1;//返回状态值}/*函数功能：获取SD卡的CID信息，包括制造商信息函数参数：unsigned char *cid_data(存放CID的内存，至少16Byte）  返 回 值：0：成功，1：错误*/unsigned char GetSDCardCISDCardOutnfo(unsigned char *cid_data){    unsigned char r1;       //发SDCard_CMD10命令，读CID    r1=SendSDCardCmd(SDCard_CMD10,0,0x01);    if(r1==0x00)  {r1=SDCardRecvData(cid_data,16);//接收16个字节的数据     }SDCardCancelCS();//取消片选if(r1)return 1;else return 0;}/*函数说明：获取SD卡的CSD信息，包括容量和速度信息函数参数：unsigned char *cid_data(存放CID的内存，至少16Byte）    返 回 值：0：成功，1：错误*/unsigned char GetSDCardCSSDCardOutnfo(unsigned char *csd_data){unsigned char r1; r1=SendSDCardCmd(SDCard_CMD9,0,0x01);    //发SDCard_CMD9命令，读CSDif(r1==0){r1=SDCardRecvData(csd_data, 16);//接收16个字节的数据 }SDCardCancelCS();//取消片选if(r1)return 1;else return 0;}  /*函数功能：获取SD卡的总扇区数（扇区数）   返 回 值：0表示容量检测出错，其他值表示SD卡的容量(扇区数/512字节)说   明：每扇区的字节数必为512字节，如果不是512字节，则初始化不能通过.*/unsigned int GetSDCardSectorCount(void){    unsigned char csd[16];    unsigned int Capacity;      unsigned char n;  u16 csize;          if(GetSDCardCSSDCardOutnfo(csd)!=0) return 0;//取CSD信息，如果期间出错，返回0    if((csd[0]&0xC0)==0x40)        //V2.00的卡,如果为SDHC卡，按照下面方式计算    {csize = csd[9] + ((u16)csd[8] << 8) + 1;Capacity = (unsigned int)csize << 10;//得到扇区数        }else//V1.XX的卡     {n = (csd[5] & 15) + ((csd[10] & 128) >> 7) + ((csd[9] & 3) << 1) + 2;csize = (csd[8] >> 6) + ((u16)csd[7] << 2) + ((u16)(csd[6] & 3) << 10) + 1;Capacity= (unsigned int)csize << (n - 9);//得到扇区数       }    return Capacity;}/*函数功能： 初始化SD卡返 回 值： 非0表示初始化失败!*/unsigned char SDCardDeviceInit(void){  unsigned char r1;      // 存放SD卡的返回值  u16 retry;  // 用来进行超时计数  unsigned char buf[4];  u16 i;SDCardSpiInit();//初始化底层IO口 for(i=0;i<10;i++)SDCardReadWriteOneByte(0XFF); //发送最少74个脉冲retry=20;do{r1=SendSDCardCmd(SDCard_CMD0,0,0x95);//进入IDLE状态 闲置}while((r1!=0X01) && retry--); SD_Type=0;   //默认无卡if(r1==0X01){if(SendSDCardCmd(SDCard_CMD8,0x1AA,0x87)==1)  //SD V2.0{for(i=0;i<4;i++)buf[i]=SDCardReadWriteOneByte(0XFF);//Get trailing return value of R7 respif(buf[2]==0X01&&buf[3]==0XAA)    //卡是否支持2.7~3.6V{retry=0XFFFE;do{SendSDCardCmd(SDCard_CMD55,0,0X01);    //发送SDCard_CMD55r1=SendSDCardCmd(SDCard_CMD41,0x40000000,0X01);//发送SDCard_CMD41}while(r1&&retry--);if(retry&&SendSDCardCmd(SDCard_CMD58,0,0X01)==0)//鉴别SD2.0卡版本开始{for(i=0;i<4;i++)buf[i]=SDCardReadWriteOneByte(0XFF);//得到OCR值if(buf[0]&0x40)SD_Type=SDCard_TYPE_V2HC;    //检查CCSelse SD_Type=SDCard_TYPE_V2;   }}}else//SD V1.x/ MMCV3{SendSDCardCmd(SDCard_CMD55,0,0X01);//发送SDCard_CMD55r1=SendSDCardCmd(SDCard_CMD41,0,0X01);//发送SDCard_CMD41if(r1<=1){SD_Type=SDCard_TYPE_V1;retry=0XFFFE;do //等待退出IDLE模式{SendSDCardCmd(SDCard_CMD55,0,0X01);//发送SDCard_CMD55r1=SendSDCardCmd(SDCard_CMD41,0,0X01);//发送SDCard_CMD41}while(r1&&retry--);}else//MMC卡不支持SDCard_CMD55+SDCard_CMD41识别{SD_Type=SDCard_TYPE_MMC;//MMC V3retry=0XFFFE;do //等待退出IDLE模式{    r1=SendSDCardCmd(SDCard_CMD1,0,0X01);//发送SDCard_CMD1}while(r1&&retry--);  }if(retry==0||SendSDCardCmd(SDCard_CMD13,512,0X01)!=0)SD_Type=SDCard_TYPE_ERR;//错误的卡}}SDCardCancelCS();       //取消片选if(SD_Type)return 0;  //初始化成功返回0else if(r1)return r1; //返回值错误值   return 0xaa;          //其他错误}/*函数功能：读SD卡函数参数：buf:数据缓存区sector:扇区cnt:扇区数返回值:0,ok;其他,失败.说  明：SD卡一个扇区大小512字节*/unsigned char SDCardReadData(unsigned char*buf,unsigned int sector,unsigned int cnt){unsigned char r1;if(SD_Type!=SDCard_TYPE_V2HC)sector<<=9;//转换为字节地址if(cnt==1){r1=SendSDCardCmd(SDCard_CMD17,sector,0X01);//读命令if(r1==0)  //指令发送成功{r1=SDCardRecvData(buf,512);//接收512个字节   }}else{r1=SendSDCardCmd(SDCard_CMD18,sector,0X01);//连续读命令do{r1=SDCardRecvData(buf,512);//接收512个字节 buf+=512;  }while(--cnt && r1==0); SendSDCardCmd(SDCard_CMD12,0,0X01);//发送停止命令}   SDCardCancelCS();//取消片选return r1;//}/*函数功能：向SD卡写数据函数参数：buf:数据缓存区sector:起始扇区cnt:扇区数返回值：0,ok;其他,失败.说  明：SD卡一个扇区大小512字节*/unsigned char SDCardWriteData(unsigned char*buf,unsigned int sector,unsigned int cnt){unsigned char r1;if(SD_Type!=SDCard_TYPE_V2HC)sector *= 512;//转换为字节地址if(cnt==1){r1=SendSDCardCmd(SDCard_CMD24,sector,0X01);//读命令if(r1==0)//指令发送成功{r1=SDCardSendData(buf,0xFE);//写512个字节   }}else{if(SD_Type!=SDCard_TYPE_MMC){SendSDCardCmd(SDCard_CMD55,0,0X01);SendSDCardCmd(SDCard_CMD23,cnt,0X01);//发送指令} r1=SendSDCardCmd(SDCard_CMD25,sector,0X01);//连续读命令if(r1==0){do{r1=SDCardSendData(buf,0xFC);//接收512个字节 buf+=512;  }while(--cnt && r1==0);r1=SDCardSendData(0,0xFD);//接收512个字节 }}   SDCardCancelCS();//取消片选return r1;//}/*功能说明:1. 支持文件系统格式化: #mkfs.ext2 /dev/tiny4412_block_a2. 支持mount挂载: #mount /dev/tiny4412_block_a /mnt/3. 支持磁盘大小查看: #cat /sys/block/Tiny4412_block_a/size                     #df -h    */static struct request_queue *queue=NULL;  /* 设备请求队列 */static struct gendisk *gd;            /* gendisk结构 */static unsigned int sd_size=0;          //存放SD卡返回的容量扇区数量单位(512字节)static int Tiny4412_block_major = 0;      /*存放主设备号*/static DEFINE_MUTEX(sd_mutex); /*静态定义互斥锁*//** Handle an I/O request.* 实现扇区的读写*/static void Tiny4412_block_dev_sector_read_write(unsigned long sector,unsigned long nsect, char *buffer, int write){/*互斥锁，上锁*/mutex_lock(&sd_mutex);sector>>=9;nsect>>=9;/*块设备最小单位是一个扇区，一个扇区的字节数是512字节*/if(write){if(SDCardWriteData(buffer,sector,nsect)){printk(KERN_ERR"write error!\r\n");printk("write --->  nsect=%ld,sector=%ld\r\n",nsect,sector);}}else{if(SDCardReadData(buffer,sector,nsect)){printk(KERN_ERR"read error!\r\n");printk("read --->  nsect=%ld,sector=%ld\r\n",nsect,sector);}}/*互斥锁解锁*/mutex_unlock(&sd_mutex);}/*处理请求*/static void Tiny4412_block_make_request(struct request_queue *q, struct bio *bio) { int dir; unsigned long long dsk_offset; struct bio_vec *bvec; int i; void *iovec_mem;/*判断读写方向*/if(bio_data_dir(bio) == WRITE) dir = 1;else dir = 0;dsk_offset = bio->bi_sector << 9;bio_for_each_segment(bvec, bio, i) { iovec_mem = kmap(bvec->bv_page) + bvec->bv_offset; //起始位置,长度,源数据,方向Tiny4412_block_dev_sector_read_write(dsk_offset,bvec->bv_len,iovec_mem,dir);kunmap(bvec->bv_page);dsk_offset += bvec->bv_len; }bio_endio(bio, 0); }static int tiny4412_blockdev_getgeo(struct block_device *bdev, struct hd_geometry *geo){/* 容量=heads*cylinders*sectors*512  * 存储容量 ＝ 磁头数 × 磁道(柱面)数 × 每道扇区数 × 每扇区字节数 */geo->heads     = 2;  /*磁头(一般一个盘面有两个磁头，正面一个/反面一个)*/geo->cylinders = 32; /*柱面(一般一个盘面上有32个柱面)每个盘片32个磁道)*/geo->sectors   = sd_size/2/32; /*扇区,一般每个磁道上有12个扇区，这里需要根据前面柱面和磁头进行计算，不能乱填*//*geo->sectors =存储容量/磁头数/柱面/每扇区字节数*/return 0;}/** 块设备文件操作集合接口*/static struct block_device_operations Tiny4412_block_ops={.owner = THIS_MODULE, /*fdisk命令分区时需要调用该函数，用于读取磁头、柱面、扇区等信息*/.getgeo= tiny4412_blockdev_getgeo,};/*驱动入口*/static int __init Tiny4412_block_init(void){/*1. 初始化SD口*/if(SDCardDeviceInit()) {   printk("SD卡初始化失败!\r\n");   return -1;}/*2. 检测SD卡大小*/sd_size=GetSDCardSectorCount();//检测SD卡大小，返回值右移11位得到以M为单位的容量printk("SD卡Sizeof:%dM  secnt=%d\r\n",sd_size>>11,sd_size);/*注册一个块设备,自动分配主设备号*/Tiny4412_block_major = register_blkdev(0, "Tiny4412_SDdrv");/*动态分配请求队列*/queue=blk_alloc_queue(GFP_KERNEL);/*绑定请求队列*/blk_queue_make_request(queue, Tiny4412_block_make_request);/*动态分配次设备号结构*/gd=alloc_disk(16);/*分配一个gendisk，分区是一个*/gd->major=Tiny4412_block_major;  /*主设备号*/gd->first_minor=0;     /*次设备号*/gd->fops=&Tiny4412_block_ops;gd->queue=queue;   /*将请求队列关联到gendisk结构*/snprintf(gd->disk_name, 32, "tiny4412_sd%c",'a');/*设置磁盘结构 capacity 的容量*//*注意: 块设备的大小使用扇区作为单位设置，而扇区的大小默认是512字节。  cat /sys/block/xxxx/size 可以查看到设置的大小  把字节为单位的大小转换为以扇区为单位时，我们需要除以512，或者右移9位*/set_capacity(gd,sd_size);/*注册磁盘设备*/add_disk(gd);printk("块设备注册成功!\r\n");return 0;}/*驱动出口*/static void Tiny4412_block_exit(void){/*释放虚拟地址*/iounmap(SD_GPBCON);iounmap(SD_GPBDAT);/*注销磁盘设备*/if(gd)del_gendisk(gd);/*注销块设备*/if(Tiny4412_block_major!=0)unregister_blkdev(Tiny4412_block_major, "Tiny4412_SDdrv");printk("块设备注消成功!\r\n");}module_init(Tiny4412_block_init);module_exit(Tiny4412_block_exit);MODULE_LICENSE("GPL");</code>

登录后复制

3.3 内存模拟块设备(使用默认的IO调度器)

示例代码:

代码语言：javascript代码运行次数：0运行复制

<code class="javascript">/* 参考:  搜索注册函数即可 * drivers\block\xd.c * drivers\block\z2ram.c */#include <linux/module.h>#include <linux/errno.h>#include <linux/interrupt.h>#include <linux/mm.h>#include <linux/fs.h>#include <linux/kernel.h>#include <linux/timer.h>#include <linux/genhd.h>#include <linux/hdreg.h>#include <linux/ioport.h>#include <linux/init.h>#include <linux/wait.h>#include <linux/blkdev.h>#include <linux/blkpg.h>#include <linux/delay.h>#include <linux/io.h>#include <linux/vmalloc.h>#include <linux/hdreg.h> #include <linux/version.h>#include <asm/system.h>#include <asm/uaccess.h>#include <asm/dma.h>static struct gendisk *tiny4412_blockdev_disk;static struct request_queue *tiny4412_blockdev_queue;static int major;static DEFINE_SPINLOCK(tiny4412_blockdev_lock);#define RAMBLOCK_SIZE (1024*1024*10) /*10M空间*/static unsigned char *tiny4412_blockdev_buf=NULL;static int tiny4412_blockdev_getgeo(struct block_device *bdev, struct hd_geometry *geo){/* 容量=heads*cylinders*sectors*512  * 存储容量 ＝ 磁头数 × 磁道(柱面)数 × 每道扇区数 × 每扇区字节数 */geo->heads     = 2;  /*磁头(一般一个盘面有两个磁头，正面一个/反面一个)*/geo->cylinders = 32; /*柱面(一般一个盘面上有32个柱面)每个盘片32个磁道)*/geo->sectors   = RAMBLOCK_SIZE/2/32/512; /*扇区,一般每个磁道上有12个扇区，这里需要根据前面柱面和磁头进行计算，不能乱填*/return 0;}static struct block_device_operations tiny4412_blockdev_fops = {.owner= THIS_MODULE,.getgeo= tiny4412_blockdev_getgeo,};static void do_tiny4412_blockdev_request(struct request_queue * q){struct request *req;req = blk_fetch_request(q);while (req) {unsigned long start = blk_rq_pos(req) *512;  /*转为字节单位(起始位置)*/unsigned long len  = blk_rq_cur_bytes(req);  /*当前操作的字节数量*/int err = 0;if (rq_data_dir(req) == READ) /*如果是读*/memcpy(req->buffer, tiny4412_blockdev_buf+start, len);elsememcpy(tiny4412_blockdev_buf+start, req->buffer,len);if (!__blk_end_request_cur(req, err)) /*判断是否处理完毕请求*/req = blk_fetch_request(q); /*继续处理下一个请求*/  }}static int tiny4412_blockdev_init(void){/* 1. 分配一个gendisk结构体 */tiny4412_blockdev_disk = alloc_disk(16); /* 次设备号个数: 分区个数+1 *//* 2. 设置 *//* 2.1 分配/设置队列: 提供读写能力 */tiny4412_blockdev_queue = blk_init_queue(do_tiny4412_blockdev_request, &tiny4412_blockdev_lock);tiny4412_blockdev_disk->queue = tiny4412_blockdev_queue;/* 2.2 设置其他属性: 比如容量 */major = register_blkdev(0, "tiny4412_blockdev");  /* cat /proc/devices */tiny4412_blockdev_disk->major       = major;tiny4412_blockdev_disk->first_minor = 0;sprintf(tiny4412_blockdev_disk->disk_name, "tiny4412_blockdev");tiny4412_blockdev_disk->fops        = &tiny4412_blockdev_fops;set_capacity(tiny4412_blockdev_disk, RAMBLOCK_SIZE / 512);/* 3. 硬件相关操作 */tiny4412_blockdev_buf = vmalloc(RAMBLOCK_SIZE);if(tiny4412_blockdev_buf==NULL){printk("空间申请失败!\n");return -1;}/* 4. 注册 */add_disk(tiny4412_blockdev_disk);return 0;}static void tiny4412_blockdev_exit(void){unregister_blkdev(major, "tiny4412_blockdev");del_gendisk(tiny4412_blockdev_disk);put_disk(tiny4412_blockdev_disk);blk_cleanup_queue(tiny4412_blockdev_queue);vfree(tiny4412_blockdev_buf);}module_init(tiny4412_blockdev_init);module_exit(tiny4412_blockdev_exit);MODULE_LICENSE("GPL");</code>

登录后复制

3.4 使用SD卡编写块设备(使用默认的IO调度器)代码语言：javascript代码运行次数：0运行复制

<code class="javascript">/* 参考: * drivers\block\xd.c * drivers\block\z2ram.c */#include <linux/module.h>#include <linux/errno.h>#include <linux/interrupt.h>#include <linux/mm.h>#include <linux/fs.h>#include <linux/kernel.h>#include <linux/timer.h>#include <linux/genhd.h>#include <linux/hdreg.h>#include <linux/ioport.h>#include <linux/init.h>#include <linux/wait.h>#include <linux/blkdev.h>#include <linux/blkpg.h>#include <linux/delay.h>#include <linux/io.h>#include <linux/vmalloc.h>#include <linux/hdreg.h> #include <linux/version.h>#include <asm/system.h>#include <asm/uaccess.h>#include <asm/dma.h>#include <linux/gpio.h>#include <mach/gpio.h>#include <plat/gpio-cfg.h>#include <linux/delay.h>#include <linux/io.h>/*--------------------------------SD相关操作代码---------------------------------------------*//*定义指针，用于接收虚拟地址*/volatile unsigned int *SD_GPBCON;volatile unsigned int *SD_GPBDAT;/*函数功能：SD初始化Tiny4412硬件连接：DO--MISO :GPB_2DI--MOSI :GPB_3CLK-SCLK :GPB_0CS--CS   :GPB_1*/void SDCardSpiInit(void){/*1. 初始化GPIO*//*映射物理地址*/SD_GPBCON=ioremap(0x11400040,4);SD_GPBDAT=ioremap(0x11400044,4);*SD_GPBCON &= ~(0xf  << 0 * 4);*SD_GPBCON |=  (0x1   << 0 * 4);*SD_GPBCON &= ~(0xf  << 1 * 4);*SD_GPBCON |=  (0x1   << 1 * 4);*SD_GPBCON &= ~(0xf  << 2 * 4);*SD_GPBCON &= ~(0xf  << 3 * 4);*SD_GPBCON |=  (0x1   << 3 * 4);/*2. 上拉GPIO口*///*SD_GPBDAT &= ~(1 << 4);//输出0*SD_GPBDAT |= (1 << 0);   //输出1*SD_GPBDAT |= (1 << 1);   //输出1*SD_GPBDAT |= (1 << 3);   //输出1}// SD卡类型定义  #define SDCard_TYPE_ERR     0X00  //卡类型错误#define SDCard_TYPE_MMC     0X01  //MMC卡#define SDCard_TYPE_V1      0X02#define SDCard_TYPE_V2      0X04#define SDCard_TYPE_V2HC    0X06   // SD卡指令表     #define SDCard_CMD0    0       //卡复位#define SDCard_CMD1    1#define SDCard_CMD8    8       //命令8 ，SEND_IF_COND#define SDCard_CMD9    9       //命令9 ，读CSD数据#define SDCard_CMD10   10      //命令10，读CID数据#define SDCard_CMD12   12      //命令12，停止数据传输#define SDCard_CMD13   16      //命令16，设置扇区大小 应返回0x00#define SDCard_CMD17   17      //命令17，读扇区#define SDCard_CMD18   18      //命令18，读Multi 扇区#define SDCard_CMD23   23      //命令23，设置多扇区写入前预先擦除N个block#define SDCard_CMD24   24      //命令24，写扇区#define SDCard_CMD25   25      //命令25，写多个扇区#define SDCard_CMD41   41      //命令41，应返回0x00#define SDCard_CMD55   55      //命令55，应返回0x01#define SDCard_CMD58   58      //命令58，读OCR信息#define SDCard_CMD59   59      //命令59，使能/禁止CRC，应返回0x00、/*SD卡回应标记字*/#define SDCard_RESPONSE_NO_ERROR      0x00   //正确回应#define SDCard_SD_IN_IDLE_STATE       0x01   //闲置状态#define SDCard_SD_ERASE_RESET         0x02   //擦除复位#define SDCard_RESPONSE_FAILURE       0xFF   //响应失败 //函数声明              unsigned char SDCardReadWriteOneByte(unsigned char data);                 //底层接口，SPI读写字节函数unsigned char SDCardWaitBusy(void);           //等待SD卡准备unsigned char SDCardGetAck(unsigned char Response);       //获得应答unsigned char SDCardDeviceInit(void);            //初始化unsigned char SDCardReadData(unsigned char*buf,unsigned int sector,unsigned int cnt);    //读块(扇区)unsigned char SDCardWriteData(unsigned char*buf,unsigned int sector,unsigned int cnt);  //写块(扇区)unsigned int GetSDCardSectorCount(void);           //读扇区数unsigned char GetSDCardCISDCardOutnfo(unsigned char *cid_data);           //读SD卡CIDunsigned char GetSDCardCSSDCardOutnfo(unsigned char *csd_data);           //读SD卡CSD   static unsigned char  SD_Type=0;  //存放SD卡的类型/*函数功能：SD卡底层接口,通过SPI时序向SD卡读写一个字节函数参数：data是要写入的数据返 回 值：读到的数据说明：时序是第二个上升沿采集数据*/unsigned char SDCardReadWriteOneByte(unsigned char data_tx){    u8 data_rx=0; u8 i; for(i=0;i<8;i++) {*SD_GPBDAT &= ~(1 << 0);//输出0if(data_tx&0x80)*SD_GPBDAT |= (1 << 3);   //输出1else *SD_GPBDAT &= ~(1 << 3);//输出0data_tx<<=1; //继续发送下一个数据*SD_GPBDAT |= (1 << 0);   //输出1data_rx<<=1;if((*SD_GPBDAT & (1 << 2)))data_rx|=0x01; } return data_rx;}/*函数功能：取消选择,释放SPI总线*/void SDCardCancelCS(void){*SD_GPBDAT |= (1 << 1); SDCardReadWriteOneByte(0xff);//提供额外的8个时钟}/*函数 功 能：选择sd卡,并且等待卡准备OK函数返回值：0,成功;1,失败;*/unsigned char SDCardSelectCS(void){*SD_GPBDAT &= ~(1 << 1);if(SDCardWaitBusy()==0)return 0;//等待成功SDCardCancelCS();return 1;//等待失败}/*函数 功 能：等待卡准备好函数返回值：0,准备好了;其他,错误代码*/unsigned char SDCardWaitBusy(void){unsigned int t=0;do{if(SDCardReadWriteOneByte(0XFF)==0XFF)return 0;//OKt++;  }while(t<0xFFFFFF);//等待 return 1;}/*函数功能：等待SD卡回应函数参数：Response:要得到的回应值返 回 值：0,成功得到了该回应值其他,得到回应值失败*/unsigned char SDCardGetAck(unsigned char Response){u16 Count=0xFFFF;//等待次数     while((SDCardReadWriteOneByte(0XFF)!=Response)&&Count)Count--;//等待得到准确的回应    if(Count==0)return SDCard_RESPONSE_FAILURE;//得到回应失败   else return SDCard_RESPONSE_NO_ERROR;//正确回应}/*函数功能：从sd卡读取一个数据包的内容函数参数：buf:数据缓存区len:要读取的数据长度.返回值：0,成功;其他,失败;*/unsigned char SDCardRecvData(unsigned char*buf,u16 len){    if(SDCardGetAck(0xFE))return 1;//等待SD卡发回数据起始令牌0xFE    while(len--)//开始接收数据    {        *buf=SDCardReadWriteOneByte(0xFF);        buf++;    }    //下面是2个伪CRC（dummy CRC）    SDCardReadWriteOneByte(0xFF);    SDCardReadWriteOneByte(0xFF);          return 0;//读取成功}/*函数功能：向sd卡写入一个数据包的内容 512字节函数参数：buf 数据缓存区cmd 指令返 回 值：0表示成功;其他值表示失败;*/unsigned char SDCardSendData(unsigned char*buf,unsigned char cmd){u16 t;    if(SDCardWaitBusy())return 1;  //等待准备失效SDCardReadWriteOneByte(cmd);if(cmd!=0XFD)//不是结束指令{for(t=0;t<512;t++)SDCardReadWriteOneByte(buf[t]);//提高速度,减少函数传参时间    SDCardReadWriteOneByte(0xFF); //忽略crc    SDCardReadWriteOneByte(0xFF);  t=SDCardReadWriteOneByte(0xFF); //接收响应if((t&0x1F)!=0x05)return 2;   //响应错误      }           return 0;//写入成功}/*函数功能：向SD卡发送一个命令函数参数：unsigned char cmd   命令 unsigned int arg  命令参数unsigned char crc   crc校验值返回值:SD卡返回的响应*/  unsigned char SendSDCardCmd(unsigned char cmd, unsigned int arg, unsigned char crc){unsigned char r1;unsigned char Retry=0; SDCardCancelCS();               //取消上次片选if(SDCardSelectCS())return 0XFF;//片选失效 //发送数据SDCardReadWriteOneByte(cmd | 0x40);//分别写入命令SDCardReadWriteOneByte(arg >> 24);SDCardReadWriteOneByte(arg >> 16);SDCardReadWriteOneByte(arg >> 8);SDCardReadWriteOneByte(arg);  SDCardReadWriteOneByte(crc); if(cmd==SDCard_CMD12)SDCardReadWriteOneByte(0xff);//Skip a stuff byte when stop readingRetry=0X1F;do{r1=SDCardReadWriteOneByte(0xFF);}while((r1&0X80) && Retry--);  //等待响应，或超时退出   return r1;//返回状态值}/*函数功能：获取SD卡的CID信息，包括制造商信息函数参数：unsigned char *cid_data(存放CID的内存，至少16Byte）  返 回 值：0：成功，1：错误*/unsigned char GetSDCardCISDCardOutnfo(unsigned char *cid_data){    unsigned char r1;       //发SDCard_CMD10命令，读CID    r1=SendSDCardCmd(SDCard_CMD10,0,0x01);    if(r1==0x00)  {r1=SDCardRecvData(cid_data,16);//接收16个字节的数据     }SDCardCancelCS();//取消片选if(r1)return 1;else return 0;}/*函数说明：获取SD卡的CSD信息，包括容量和速度信息函数参数：unsigned char *cid_data(存放CID的内存，至少16Byte）    返 回 值：0：成功，1：错误*/unsigned char GetSDCardCSSDCardOutnfo(unsigned char *csd_data){unsigned char r1; r1=SendSDCardCmd(SDCard_CMD9,0,0x01);    //发SDCard_CMD9命令，读CSDif(r1==0){r1=SDCardRecvData(csd_data, 16);//接收16个字节的数据 }SDCardCancelCS();//取消片选if(r1)return 1;else return 0;}  /*函数功能：获取SD卡的总扇区数（扇区数）   返 回 值：0表示容量检测出错，其他值表示SD卡的容量(扇区数/512字节)说   明：每扇区的字节数必为512字节，如果不是512字节，则初始化不能通过.*/unsigned int GetSDCardSectorCount(void){    unsigned char csd[16];    unsigned int Capacity;      unsigned char n;  u16 csize;          if(GetSDCardCSSDCardOutnfo(csd)!=0) return 0;//取CSD信息，如果期间出错，返回0    if((csd[0]&0xC0)==0x40)        //V2.00的卡,如果为SDHC卡，按照下面方式计算    {csize = csd[9] + ((u16)csd[8] << 8) + 1;Capacity = (unsigned int)csize << 10;//得到扇区数        }else//V1.XX的卡     {n = (csd[5] & 15) + ((csd[10] & 128) >> 7) + ((csd[9] & 3) << 1) + 2;csize = (csd[8] >> 6) + ((u16)csd[7] << 2) + ((u16)(csd[6] & 3) << 10) + 1;Capacity= (unsigned int)csize << (n - 9);//得到扇区数       }    return Capacity;}/*函数功能： 初始化SD卡返 回 值： 非0表示初始化失败!*/unsigned char SDCardDeviceInit(void){  unsigned char r1;      // 存放SD卡的返回值  u16 retry;  // 用来进行超时计数  unsigned char buf[4];  u16 i;SDCardSpiInit();//初始化底层IO口 for(i=0;i<10;i++)SDCardReadWriteOneByte(0XFF); //发送最少74个脉冲retry=20;do{r1=SendSDCardCmd(SDCard_CMD0,0,0x95);//进入IDLE状态 闲置}while((r1!=0X01) && retry--); SD_Type=0;   //默认无卡if(r1==0X01){if(SendSDCardCmd(SDCard_CMD8,0x1AA,0x87)==1)  //SD V2.0{for(i=0;i<4;i++)buf[i]=SDCardReadWriteOneByte(0XFF);//Get trailing return value of R7 respif(buf[2]==0X01&&buf[3]==0XAA)    //卡是否支持2.7~3.6V{retry=0XFFFE;do{SendSDCardCmd(SDCard_CMD55,0,0X01);    //发送SDCard_CMD55r1=SendSDCardCmd(SDCard_CMD41,0x40000000,0X01);//发送SDCard_CMD41}while(r1&&retry--);if(retry&&SendSDCardCmd(SDCard_CMD58,0,0X01)==0)//鉴别SD2.0卡版本开始{for(i=0;i<4;i++)buf[i]=SDCardReadWriteOneByte(0XFF);//得到OCR值if(buf[0]&0x40)SD_Type=SDCard_TYPE_V2HC;    //检查CCSelse SD_Type=SDCard_TYPE_V2;   }}}else//SD V1.x/ MMCV3{SendSDCardCmd(SDCard_CMD55,0,0X01);//发送SDCard_CMD55r1=SendSDCardCmd(SDCard_CMD41,0,0X01);//发送SDCard_CMD41if(r1<=1){SD_Type=SDCard_TYPE_V1;retry=0XFFFE;do //等待退出IDLE模式{SendSDCardCmd(SDCard_CMD55,0,0X01);//发送SDCard_CMD55r1=SendSDCardCmd(SDCard_CMD41,0,0X01);//发送SDCard_CMD41}while(r1&&retry--);}else//MMC卡不支持SDCard_CMD55+SDCard_CMD41识别{SD_Type=SDCard_TYPE_MMC;//MMC V3retry=0XFFFE;do //等待退出IDLE模式{    r1=SendSDCardCmd(SDCard_CMD1,0,0X01);//发送SDCard_CMD1}while(r1&&retry--);  }if(retry==0||SendSDCardCmd(SDCard_CMD13,512,0X01)!=0)SD_Type=SDCard_TYPE_ERR;//错误的卡}}SDCardCancelCS();       //取消片选if(SD_Type)return 0;  //初始化成功返回0else if(r1)return r1; //返回值错误值   return 0xaa;          //其他错误}/*函数功能：读SD卡函数参数：buf:数据缓存区sector:扇区cnt:扇区数返回值:0,ok;其他,失败.说  明：SD卡一个扇区大小512字节*/unsigned char SDCardReadData(unsigned char*buf,unsigned int sector,unsigned int cnt){unsigned char r1;if(SD_Type!=SDCard_TYPE_V2HC)sector<<=9;//转换为字节地址if(cnt==1){r1=SendSDCardCmd(SDCard_CMD17,sector,0X01);//读命令if(r1==0)  //指令发送成功{r1=SDCardRecvData(buf,512);//接收512个字节   }}else{r1=SendSDCardCmd(SDCard_CMD18,sector,0X01);//连续读命令do{r1=SDCardRecvData(buf,512);//接收512个字节 buf+=512;  }while(--cnt && r1==0); SendSDCardCmd(SDCard_CMD12,0,0X01);//发送停止命令}   SDCardCancelCS();//取消片选return r1;//}/*函数功能：向SD卡写数据函数参数：buf:数据缓存区sector:起始扇区cnt:扇区数返回值：0,ok;其他,失败.说  明：SD卡一个扇区大小512字节*/unsigned char SDCardWriteData(unsigned char*buf,unsigned int sector,unsigned int cnt){unsigned char r1;if(SD_Type!=SDCard_TYPE_V2HC)sector *= 512;//转换为字节地址if(cnt==1){r1=SendSDCardCmd(SDCard_CMD24,sector,0X01);//读命令if(r1==0)//指令发送成功{r1=SDCardSendData(buf,0xFE);//写512个字节   }}else{if(SD_Type!=SDCard_TYPE_MMC){SendSDCardCmd(SDCard_CMD55,0,0X01);SendSDCardCmd(SDCard_CMD23,cnt,0X01);//发送指令} r1=SendSDCardCmd(SDCard_CMD25,sector,0X01);//连续读命令if(r1==0){do{r1=SDCardSendData(buf,0xFC);//接收512个字节 buf+=512;  }while(--cnt && r1==0);r1=SDCardSendData(0,0xFD);//接收512个字节 }}   SDCardCancelCS();//取消片选return r1;//}static struct gendisk *tiny4412_blockdev_disk;static struct request_queue *tiny4412_blockdev_queue;static int major; //主设备号static DEFINE_SPINLOCK(tiny4412_blockdev_lock); //自旋锁static unsigned int sd_size=0;          //存放SD卡返回的容量扇区数量单位(512字节)static int tiny4412_blockdev_getgeo(struct block_device *bdev, struct hd_geometry *geo){/* 容量=heads*cylinders*sectors*512  * 存储容量 ＝ 磁头数 × 磁道(柱面)数 × 每道扇区数 × 每扇区字节数 */geo->heads     = 200;  /*磁头(一般一个盘面有两个磁头，正面一个/反面一个)*/geo->cylinders = 32; /*柱面(一般一个盘面上有32个柱面)每个盘片32个磁道)*/geo->sectors   = sd_size/200/32; /*扇区,一般每个磁道上有12个扇区，这里需要根据前面柱面和磁头进行计算，不能乱填*/return 0;}static struct block_device_operations tiny4412_blockdev_fops = {.owner= THIS_MODULE,.getgeo= tiny4412_blockdev_getgeo,};static void do_tiny4412_blockdev_request(struct request_queue * q){struct request *req;req = blk_fetch_request(q);while (req) {unsigned long start = blk_rq_pos(req);  /*起始扇区位置*/unsigned long len  = (blk_rq_cur_bytes(req)>>9);  /*当前操作的扇区数量*/int err = 0;if(rq_data_dir(req) == READ) /*如果是读*/{if(SDCardReadData(req->buffer,start,len)){printk(KERN_ERR"read error!\r\n");printk("read --->  nsect=%ld,sector=%ld\r\n",len,start);}}else{if(SDCardWriteData(req->buffer,start,len)){printk(KERN_ERR"write error!\r\n");printk("write --->  nsect=%ld,sector=%ld\r\n",len,start);}}if (!__blk_end_request_cur(req, err)) /*判断是否处理完毕请求*/req = blk_fetch_request(q); /*继续处理下一个请求*/}}static int tiny4412_blockdev_init(void){/*初始化SD卡*/if(SDCardDeviceInit()) {   printk("SD卡初始化失败!\r\n");   return -1;}/*检测SD卡大小*/sd_size=GetSDCardSectorCount();//检测SD卡大小，返回值右移11位得到以M为单位的容量printk("SD卡Sizeof:%dM  secnt=%d\r\n",sd_size>>11,sd_size);/* 1. 分配一个gendisk结构体 */tiny4412_blockdev_disk = alloc_disk(16); /* 次设备号个数: 分区个数+1 *//* 2. 设置 *//* 2.1 分配/设置队列: 提供读写能力 */tiny4412_blockdev_queue = blk_init_queue(do_tiny4412_blockdev_request, &tiny4412_blockdev_lock);tiny4412_blockdev_disk->queue = tiny4412_blockdev_queue;/* 2.2 设置其他属性: 比如容量 */major = register_blkdev(0,"blockdev");  /* cat /proc/devices */printk("注册major=%d\n",major);tiny4412_blockdev_disk->major       = major;tiny4412_blockdev_disk->first_minor = 0;sprintf(tiny4412_blockdev_disk->disk_name, "tiny4412_blockdev");tiny4412_blockdev_disk->fops        = &tiny4412_blockdev_fops;set_capacity(tiny4412_blockdev_disk, sd_size); //设置磁盘容量/* 3. 硬件相关操作 *//* 4. 注册 */add_disk(tiny4412_blockdev_disk);return 0;}static void tiny4412_blockdev_exit(void){printk("注销major=%d\n",major);unregister_blkdev(major,"blockdev");del_gendisk(tiny4412_blockdev_disk);put_disk(tiny4412_blockdev_disk);blk_cleanup_queue(tiny4412_blockdev_queue);/*释放虚拟地址*/iounmap(SD_GPBCON);iounmap(SD_GPBDAT);}module_init(tiny4412_blockdev_init);module_exit(tiny4412_blockdev_exit);MODULE_LICENSE("GPL");</code>

登录后复制

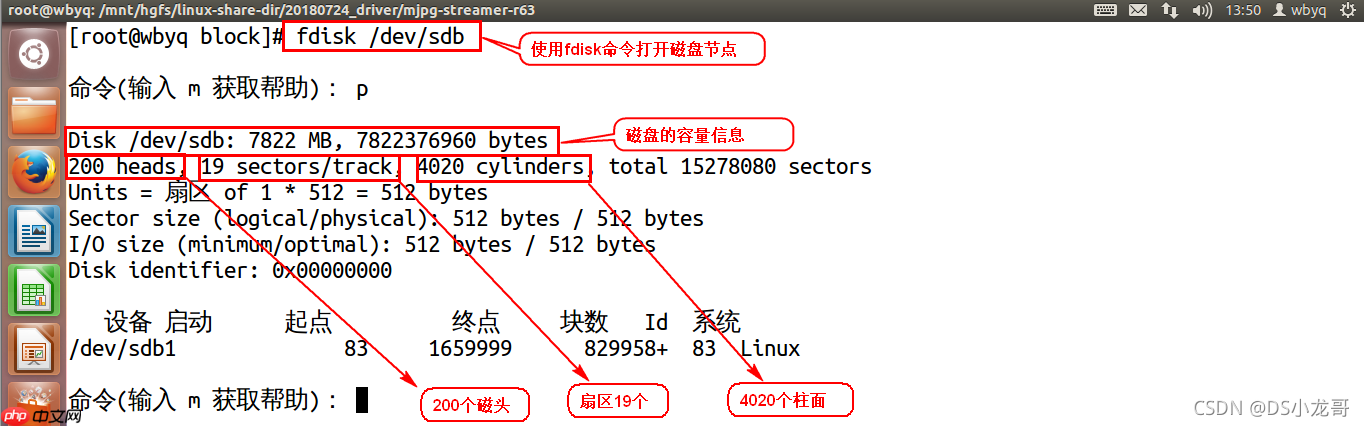

四、磁盘的构造分析

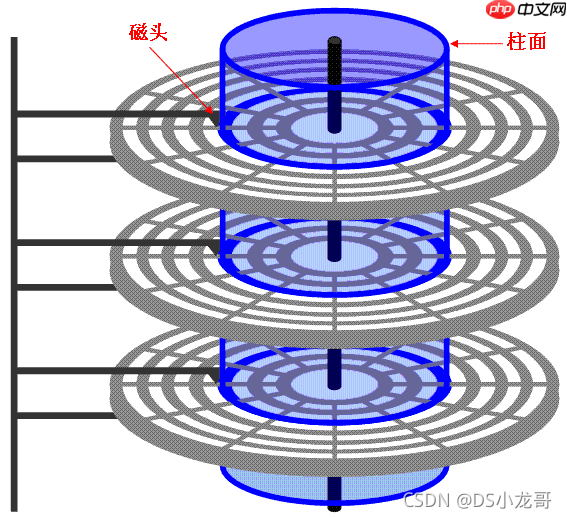

硬盘是电脑主要的存储媒介之一，由一个或者多个铝制或者玻璃制的碟片组成。碟片外覆盖有铁磁性材料。

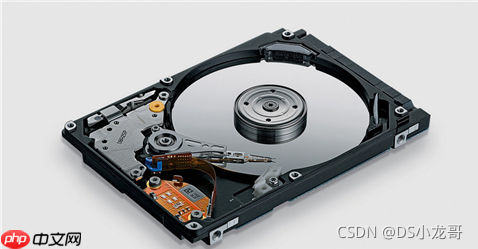

硬盘有固态硬盘（SSD 盘，新式硬盘）、机械硬盘（HDD 传统硬盘）、混合硬盘（HHD 一块基于传统机械硬盘诞生出来的新硬盘）。SSD采用闪存颗粒来存储，HDD采用磁性碟片来存储，混合硬盘(HHD: Hybrid Hard Disk)是把磁性硬盘和闪存集成到一起的一种硬盘。绝大多数硬盘都是固定硬盘，被永久性地密封固定在硬盘驱动器中。
