关于异步FIFO的知识点–详细代码解释（很干）[通俗易懂]

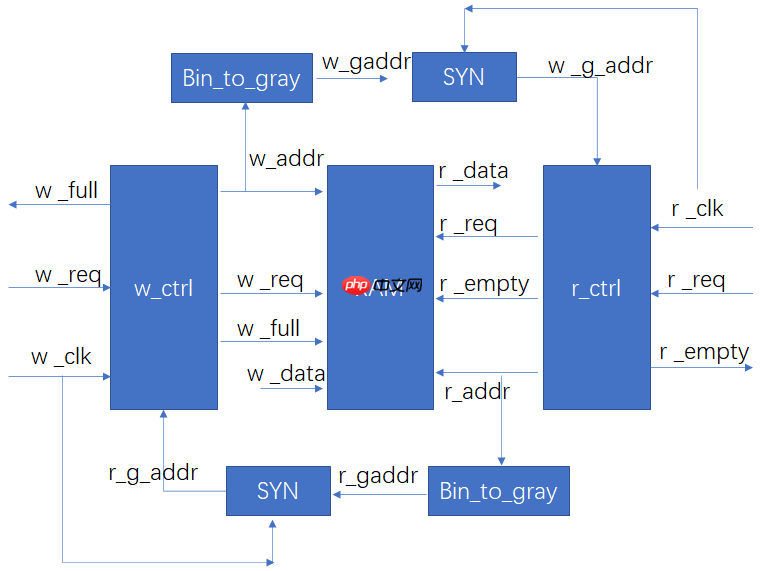

module asyn_fifo(w_clk,rst_n,w_req,w_data,r_clk,r_req,r_data,w_full,r_empty);
    parameter DEPTH=256; //设置FIFO深度为256
    parameter WIDTH_A=8; //根据FIFO深度进行地址编码
    parameter WIDTH_D=16;//数据位宽为16

    input w_clk; //写时钟
    input rst_n; //复位信号
    input w_req; // 写使能信号
    input [WIDTH_D-1:0]w_data; // 写数据
    input r_clk; // 读时钟
    input r_req; // 读使能
    output w_full; // 输出FIFO满信号
    output r_empty; // 输出FIFO空信号
    output [WIDTH_D-1:0]r_data; // 读数据

    wire [WIDTH_A:0]w_addr; //写地址
    wire [WIDTH_A:0]w_gaddr;//将地址转换成格雷码
    wire [WIDTH_A:0]w_gaddr_syn;//转换成格雷码后的写地址同步到读时钟域去
    wire [WIDTH_A:0]r_addr;// 读地址
    wire [WIDTH_A:0]r_gaddr;//
    wire [WIDTH_A:0]r_gaddr_syn;//

    asyn_fifo_write_part write_control( //写控制
        .rst_n(rst_n),
        .w_clk(w_clk),
        .w_req(w_req),
        .r_gaddr_syn(r_gaddr_syn),
        .w_full(w_full),
        .w_addr(w_addr),
        .w_gaddr(w_gaddr)
    );
    asyn_fifo_syn syn_w_2_r( // 写地址同步到读时钟域
        .rst_n(rst_n),
        .w_r_clk(r_clk),
        .w_r_gaddr(w_gaddr),
        .w_r_gaddr_syn(w_gaddr_syn)
    );
    asyn_fifo_read_part read_control( // 读控制
        .rst_n(rst_n),
        .r_clk(r_clk),
        .r_req(r_req),
        .w_gaddr_syn(w_gaddr_syn),
        .r_empty(r_empty),
        .r_addr(r_addr),
        .r_gaddr(r_gaddr)
    );
    asyn_fifo_syn syn_r_2_w( // 读地址同步到 写时钟域
        .rst_n(rst_n),
        .w_r_clk(w_clk),
        .w_r_gaddr(r_gaddr),
        .w_r_gaddr_syn(r_gaddr_syn)
    );
    asyn_fifo_RAM_1 ram( // RAM存储
        .rst_n(rst_n),
        .w_clk(w_clk),
        .r_clk(r_clk),
        .w_en(w_req & (!w_full)),
        .r_en(r_req & (!r_empty)),
        .w_data(w_data),
        .w_addr(w_addr[WIDTH_A-1:0]),
        .r_addr(r_addr[WIDTH_A-1:0]),
        .r_data(r_data)
    );
endmodule

module asyn_fifo_write_part(rst_n,w_clk,w_req,w_gaddr,w_addr,w_full,r_gaddr_syn);

    parameter WIDTH_A=8;
    input rst_n;
    input w_clk;
    input w_req; //写使能
    input [WIDTH_A:0]r_gaddr_syn; //同步后的读地址作为输入作用到写控制，进行写满判断
    output [WIDTH_A:0]w_gaddr; //调用bin_to_gray模块，将二进制转换成格雷码
    output [WIDTH_A:0]w_addr;
    output w_full;

    reg [WIDTH_A:0]w_addr;

    always @(posedge w_clk or negedge rst_n) begin
        if(!rst_n)
            w_addr <= 0;
        else if(w_req & (!w_full))
            w_addr <= w_addr + 1'b1;
    end

    //假设地址位是3bit，所以FIFO深度为8，扩展一位后为4bit。先进行写操作，首先写入4个数据，此时的地址二进制表示为0100，格雷码表示为0110。然后数据被读取，//读地址二进制,为0100，格雷码也为0110，此时在读时钟域可判读为空。后连续写入8个数据，此时地址的二进制表示为1100，格雷码为1010，此时在写时钟域可判断////为写满。所以将二进制转换成格雷码带来的问题：通过格雷码进行空满判断就不能只考虑最高位的不同，需要进行最高位和次高位的取反，其余位保持即可判断。
    assign w_full=({~w_gaddr[WIDTH_A],~w_gaddr[WIDTH_A-1],w_gaddr[WIDTH_A-2:0]}==r_gaddr_syn)?1'b1:1'b0;

    asyn_fifo_bin_to_gray bin_to_gray(
        .bin_c(w_addr),
        .gray_c(w_gaddr)
    );
endmodule

module asyn_fifo_syn(rst_n,w_r_clk,w_r_gaddr,w_r_gaddr_syn);

    parameter WIDTH_D=8;
    input rst_n;
    input w_r_clk;
    input [WIDTH_D:0]w_r_gaddr;
    output [WIDTH_D:0]w_r_gaddr_syn;

    reg [WIDTH_D:0]w_r_gaddr_syn_1,w_r_gaddr_syn_2;

    always @(posedge w_r_clk or negedge rst_n) begin
        if(!rst_n) begin
            w_r_gaddr_syn_1 <= 0;
            w_r_gaddr_syn_2 <= 0;
        end
        else begin
            w_r_gaddr_syn_1 <= w_r_gaddr;
            w_r_gaddr_syn_2 <= w_r_gaddr_syn_1;
        end
    end

    assign w_r_gaddr_syn = w_r_gaddr_syn_2;
endmodule

module asyn_fifo_read_part(rst_n,r_clk,r_req,w_gaddr_syn,r_empty,r_addr,r_gaddr);

    parameter WIDTH_A=8;
    input rst_n;
    input r_clk;
    input r_req;
    input [WIDTH_A:0]w_gaddr_syn;
    output [WIDTH_A:0]r_addr;
    output [WIDTH_A:0]r_gaddr;
    output r_empty;

    reg [WIDTH_A:0]r_addr;

    always @(posedge r_clk or negedge rst_n) begin
        if(!rst_n)
            r_addr <= 0;
        else if(r_req & (!r_empty))
            r_addr <= r_addr + 1'b1;
    end

    assign r_empty=(w_gaddr_syn==r_gaddr)?1'b1:1'b0;
    asyn_fifo_bin_to_gray bin_to_gray_2(
        .bin_c(r_addr),
        .gray_c(r_gaddr)
    );
endmodule

module asyn_fifo_RAM_1 #(
    parameter DEPTH = 256,
    parameter WIDTH_A = 8, //addr bit
    parameter WIDTH_D = 16 //data bit
)(
    input r_clk,
    input w_clk,
    input rst_n,
    input [WIDTH_A-1:0] w_addr,
    input [WIDTH_D-1:0] w_data,
    input w_en,
    input [WIDTH_A-1:0] r_addr,
    input r_en,
    output reg[WIDTH_D-1:0] r_data
);

    reg [15:0] mem[0:DEPTH-1];

    integer i;
    always @( posedge w_clk ) begin
        if( !rst_n )
            for(i=0;i<DEPTH;i=i+1)
                mem[i] <= 0;
        else if(w_en)
            mem[w_addr] <= w_data;
    end

    always @( posedge r_clk ) begin
        if( !rst_n )
            r_data <= 0;
        else if(r_en)
            r_data <= mem[r_addr];
    end
endmodule

module asyn_fifo_bin_to_gray(bin_c,gray_c);
    parameter WIDTH_D=8;
    input [WIDTH_D:0]bin_c;
    output [WIDTH_D:0]gray_c;

    wire h_b;
    assign h_b=bin_c[WIDTH_D];
    reg [WIDTH_D-1:0]gray_c_d;
    integer i;

    always @(*) begin
        for(i=0;i<WIDTH_D;i=i+1)
            gray_c_d[i] = bin_c[i] ^ bin_c[i+1];
        gray_c = {h_b,gray_c_d};
    end
endmodule

`timescale 1ns/1ps
module asyn_fifo_top_tb;
    reg rst_n;
    reg w_clk;
    reg r_clk;
    reg w_req;
    reg r_req;
    reg [15:0]w_data;
    wire [15:0]r_data;
    wire w_full;
    wire r_empty;

    always #2 w_clk=~w_clk;
    always #8 r_clk=~r_clk;

    asyn_fifo u1(
        .w_clk(w_clk),
        .rst_n(rst_n),
        .w_req(w_req),
        .w_data(w_data),
        .r_clk(r_clk),
        .r_req(r_req),
        .r_data(r_data),
        .w_full(w_full),
        .r_empty(r_empty)
    );

    initial begin
        $vcdpluson();
    end

    initial begin
        w_req=0;
        w_data=0;
        r_req=0;
        w_clk=0;
        r_clk=0;
        rst_n=0;
        #10;
        rst_n=1;
        #2;
        w_req=1;
        #10;
        r_req=1;
        forever begin
            @(posedge w_clk)
            if(!w_full) begin
                w_data = w_data + 1'b1;
            end
        end
    end
endmodule
