AutoCAD2007怎么使用环形阵列-AutoCAD2007使用环形阵列的方法

爱谁谁
发布： 2025-08-07 10:30:19
原创
965人浏览过

autocad 2007 是 autodesk 公司发布的一款经典计算机辅助设计软件，作为该系列中的关键版本，它在绘图效率、图形渲染和操作体验方面均有显著改进。此版本新增了三维动态观察、视觉样式等实用功能，让用户能够更直观地创建和编辑三维模型；同时对二维绘图功能进行了优化，例如改进的尺寸标注、图层控制以及块属性管理，有效提升了设计的精确度与工作效率。下面，就由华军软件园小编为大家详细介绍如何在 autocad 2007 中使用环形阵列功能，以及具体的操作步骤。

第一步

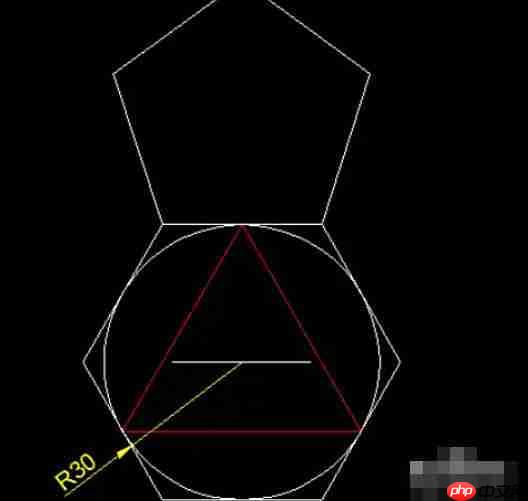

利用绘图工具（如多边形工具）绘制一个五边形（或其它需要进行阵列的对象）。

AutoCAD2007怎么使用环形阵列-AutoCAD2007使用环形阵列的方法

第二步

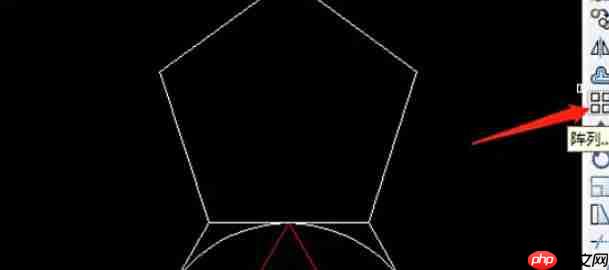

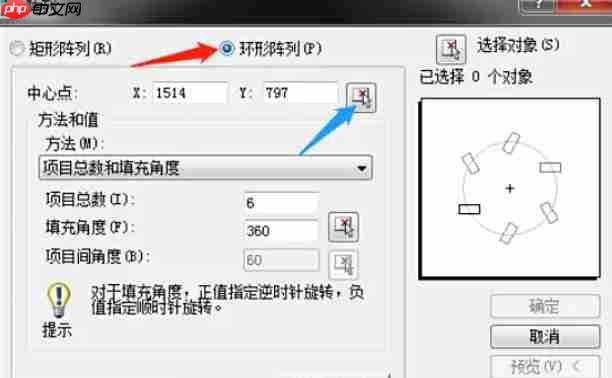

在界面右侧的修改工具栏中，点击“阵列”按钮（也可直接在命令行输入 ARRAY 后按回车键）。在弹出的阵列对话框中，选择“环形阵列”（Polar Array）模式。

AutoCAD2007怎么使用环形阵列-AutoCAD2007使用环形阵列的方法

第三步

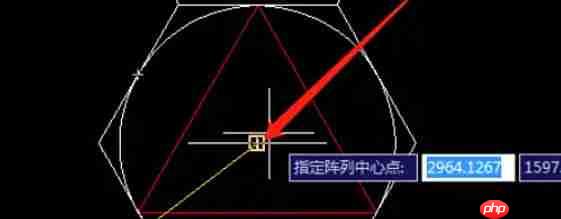

单击对话框中的“中心点”设置图标（或直接点击绘图区域外的空白区域），此时对话框会暂时隐藏，便于你在绘图区中选取阵列的中心位置（可以是五边形的几何中心，也可以是任意指定点）。

AutoCAD2007怎么使用环形阵列-AutoCAD2007使用环形阵列的方法

第四步

乾坤圈新媒体矩阵管家
乾坤圈新媒体矩阵管家

新媒体账号、门店矩阵智能管理系统

乾坤圈新媒体矩阵管家 17
查看详情 乾坤圈新媒体矩阵管家

选定中心点后，阵列设置对话框将自动重新显示。

AutoCAD2007怎么使用环形阵列-AutoCAD2007使用环形阵列的方法

第五步

调整相关参数：

  • 项目总数：设置为 6（表示生成6个对象，包括原对象或仅副本）；
  • 填充角度：保持默认360度（实现完整圆形分布），也可根据需求调整为部分圆弧；

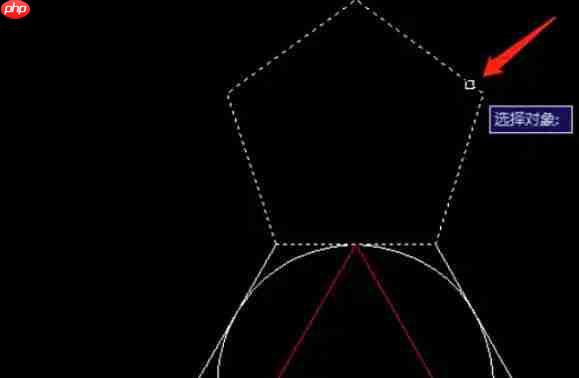

  • 点击“选择对象”按钮，返回绘图区选中五边形，完成后按空格键或回车键确认选择。

AutoCAD2007怎么使用环形阵列-AutoCAD2007使用环形阵列的方法

第六步

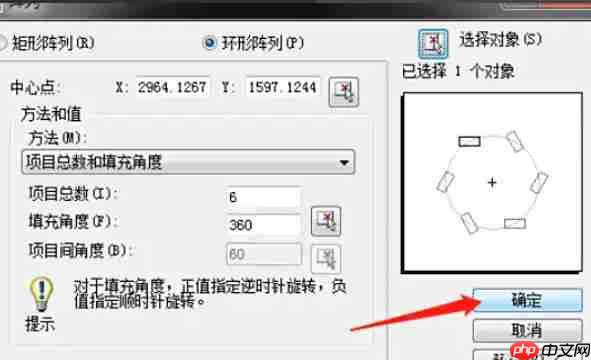

所有参数设置完毕后，点击对话框中的“确定”按钮，系统将自动生成环形阵列。最终效果为六个五边形围绕中心点均匀排列，形成一个完整的圆形布局。

AutoCAD2007怎么使用环形阵列-AutoCAD2007使用环形阵列的方法

以上就是AutoCAD2007怎么使用环形阵列-AutoCAD2007使用环形阵列的方法的详细内容，更多请关注php中文网其它相关文章！
