本文介绍一种基于Simulink-Matlab的电路仿真实现方法，核心在于如何利用仿真时间中的Clock模块进行实际应用，帮助用户深入理解仿真过程中时间参数的控制策略。

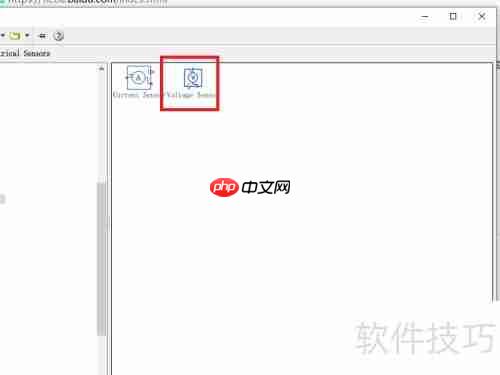

1、首先从元件库中选择电压传感器模块，并将其放置在模型画布上，用于实时监测电路中的电压变化。
2、为电路添加激励信号，将一个直流电压源拖入绘图区域，并完成相应参数配置。
3、进入Simulink元件库，找到电阻和开关（Switch）模块，并将其添加至工作区。
4、打开Simulink的基础模块库，从中选取Clock模块并拖放到模型界面中。
5、按照示意图连接各个模块，并将仿真总时间设定为0.1秒。
6、Clock模块输出随仿真进程推进的时间值，表现为一个连续递增的信号量。
7、配置Switch模块，将其阈值（threshold）设为0.05。

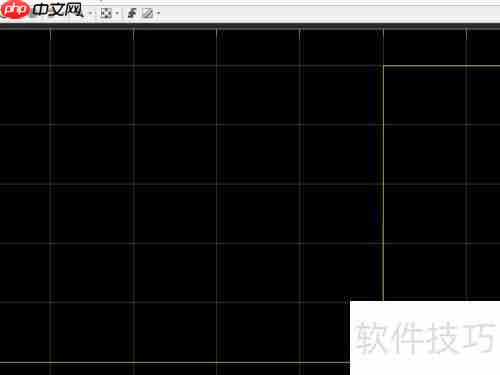

8、通过运行仿真并分析结果可以看出，在仿真时间达到0.05秒之前，开关处于断开状态；当时间超过0.05秒后，开关成功闭合。这表明利用Clock信号实现时间触发控制的方案完全可行，有效实现了预期的时序控制目标，验证了该方法的精确性与实用性。
