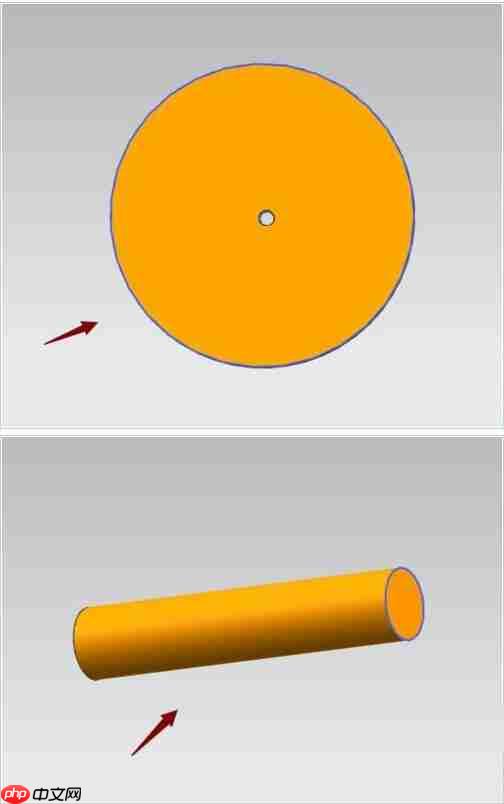

1、本文以圆盘与直销的装配为例，详细介绍UG软件中添加组件的具体流程。在开始装配前，请确保已完成各零件的建模工作，如下图所示，已提前绘制好圆盘和直销两个零件。

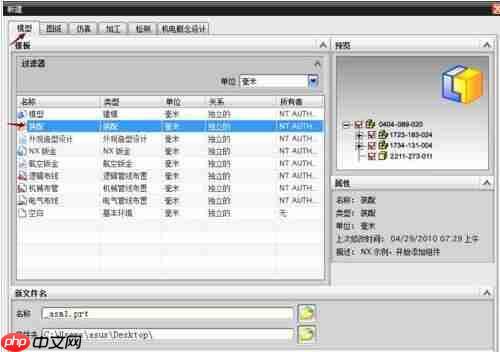

2、启动UG软件后，在主界面选择“新建”命令，在弹出的对话框中选择“装配”模板，点击“确定”进入装配环境。

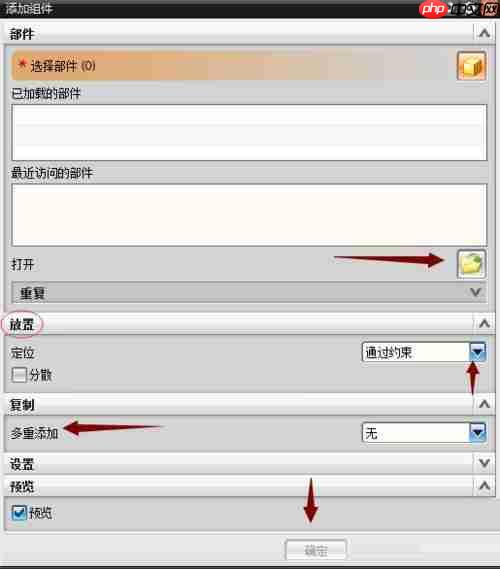

3、进入装配模块后，系统会自动弹出“添加组件”对话框。点击右侧文件夹图标，可浏览并选择需要导入的零件模型。对于首次添加的零件（如圆盘），建议将其放置方式设置为“绝对原点”，以便固定其位置。若需多次插入同一部件，可勾选“重复放置”选项。

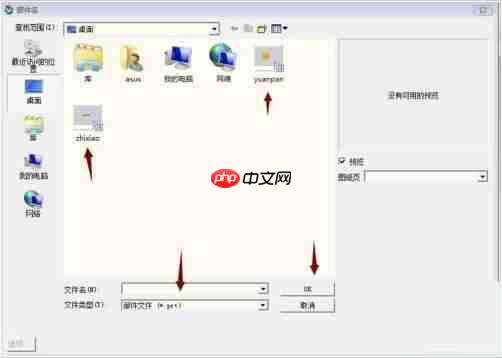

4、点击文件夹图标后，将弹出“打开”窗口，显示当前可用的部件文件列表。

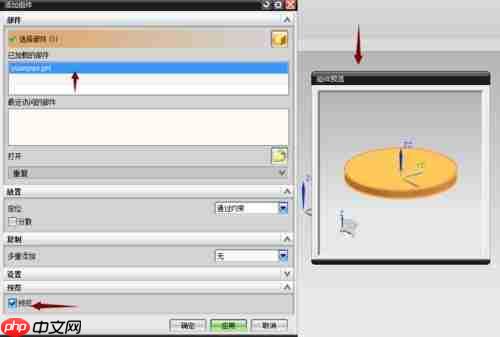

5、选择“圆盘”零件，此时可在预览窗口中查看其三维模型。若不需要预览，可取消勾选“预览”复选框。确认无误后点击“确定”，即可将圆盘成功加载到装配体中。

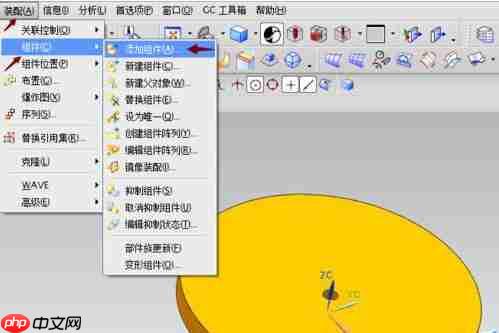

6、接下来添加直销零件。在菜单栏中找到“装配”选项，点击后依次选择“组件”→“添加组件”。

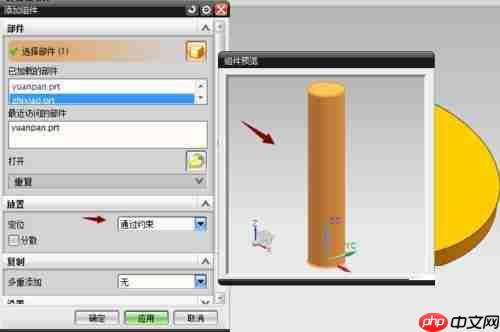

7、再次弹出“添加组件”对话框，选择直销模型进行加载。此时，放置方式应选择“约束”而非“绝对原点”，因为直销需要与已固定的圆盘进行配合装配。第一个零件通常固定位置，后续零件通过约束条件进行定位。

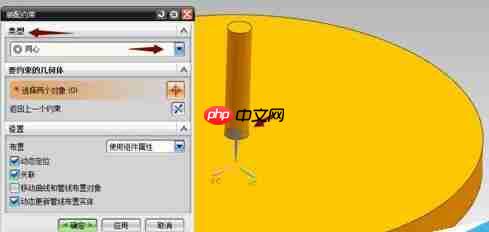

8、点击确定后，进入“装配约束”设置界面。针对圆盘上的孔与直销的圆柱面，最常用的约束类型为“同心”。选择两者的圆柱面即可完成对齐。如需其他装配关系（如贴合、对齐等），可通过“类型”下拉菜单进行切换选择。
