[UWP]使用Writeable​Bitmap创建HSV色轮

1. HSV的定义

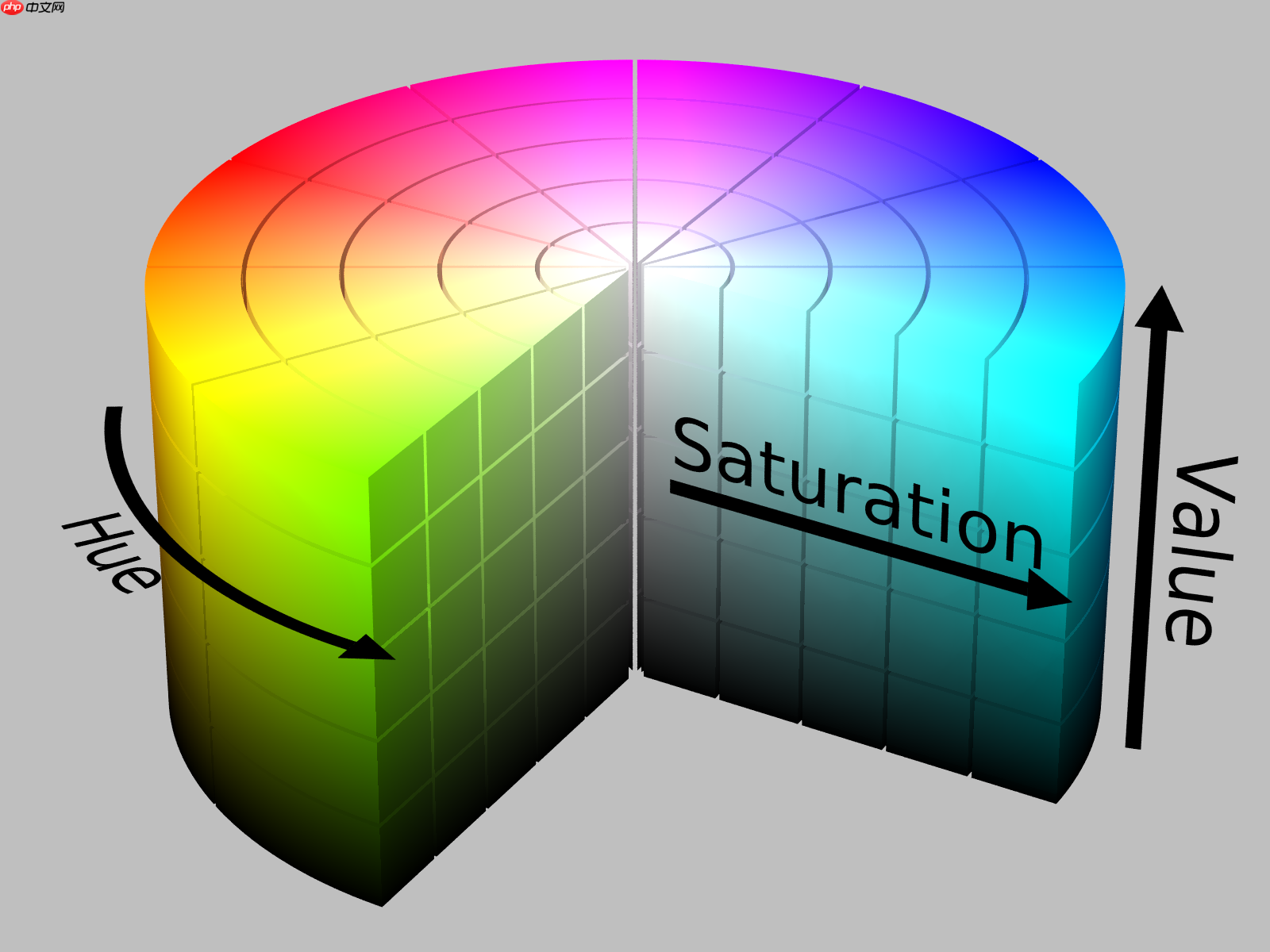

hsv是一种将rgb颜色模型中的点转换到圆柱坐标系中的表示方法，这种表示方法旨在比rgb基于笛卡尔坐标系的几何结构更直观。hsv即色相、饱和度、明度（英文：hue, saturation, value），也被称为hsb，其中b代表brightness。

色相（H）是颜色的基本属性，即通常所说的颜色名称，如红色、黄色等，值域为0-360。红色对应0度，绿色对应120度，蓝色对应240度。饱和度（S）表示颜色的纯度，数值越高，颜色越纯，数值越低，颜色越接近灰色，取值范围为0-100%。明度（V）表示颜色的亮度，数值越低越接近黑色，取值范围同样为0-100%。

1.2 HSV与RGB

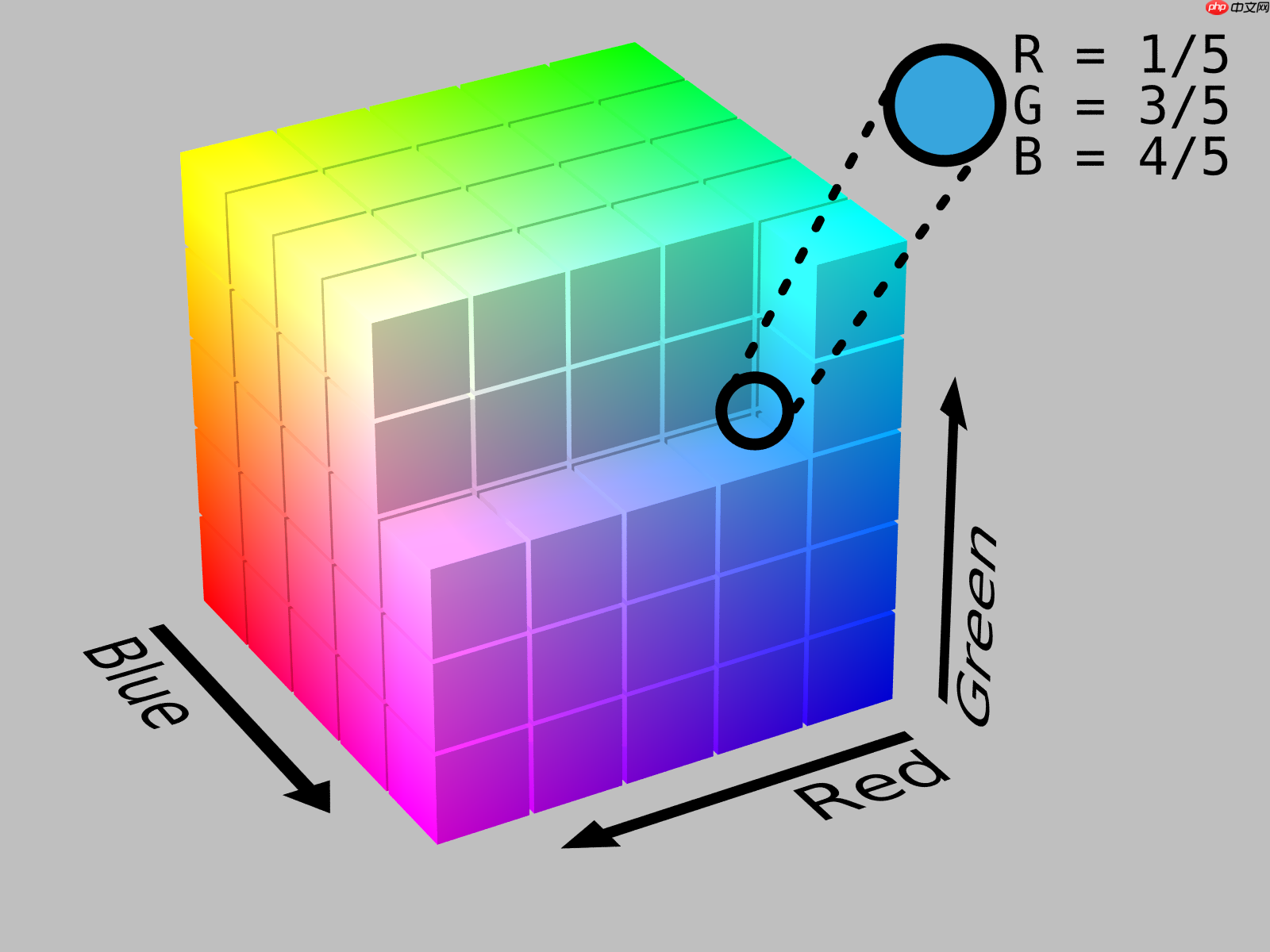

HSV在数学上定义为RGB空间中颜色的R、G、B坐标的变换。

1.2.1 从RGB到HSV的转换

(r, g, b)分别表示颜色的红、绿、蓝坐标，它们的值为0到1之间的实数。设max为r、g、b中的最大值，min为这些值中的最小值：

1.2.2 从HSV到RGB的转换

给定HSV中的(h, s, v)值定义的一个颜色，h表示色相，s和v分别表示饱和度和明度，值域为0到1之间。在RGB空间中对应的(r, g, b)三原色可以计算为（R、G、B的值域为0到1之间）：

对于每个颜色向量(r, g, b)：

1.3 HSV的应用

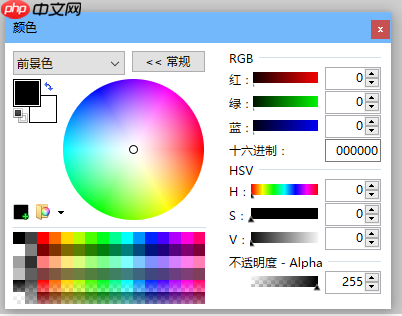

HSV模型通常用于计算机图形应用中。在需要用户选择颜色应用于特定图形元素的各种应用场景中，常使用HSV色轮。

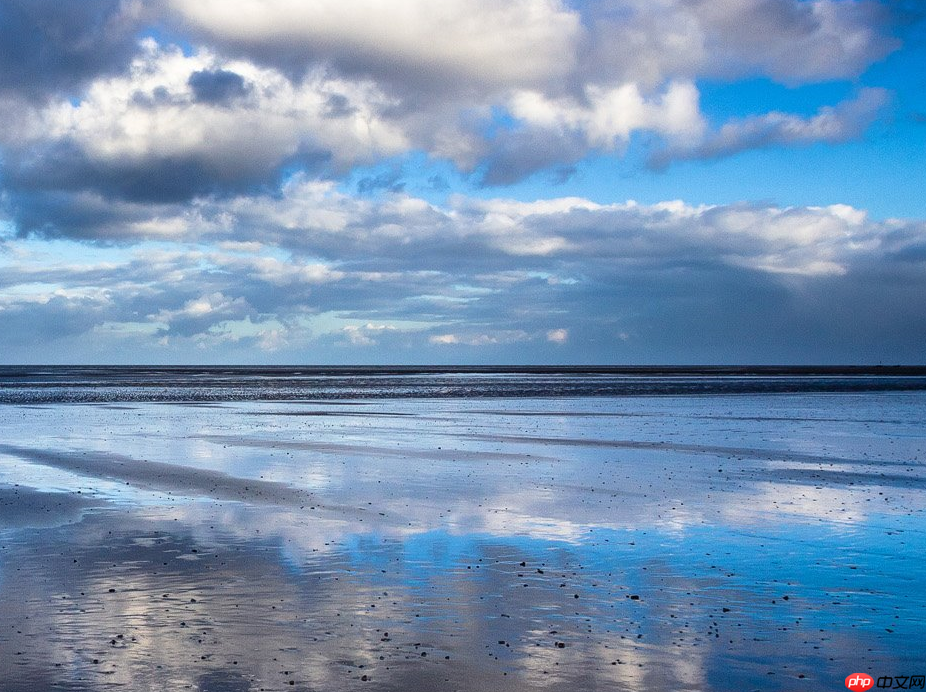

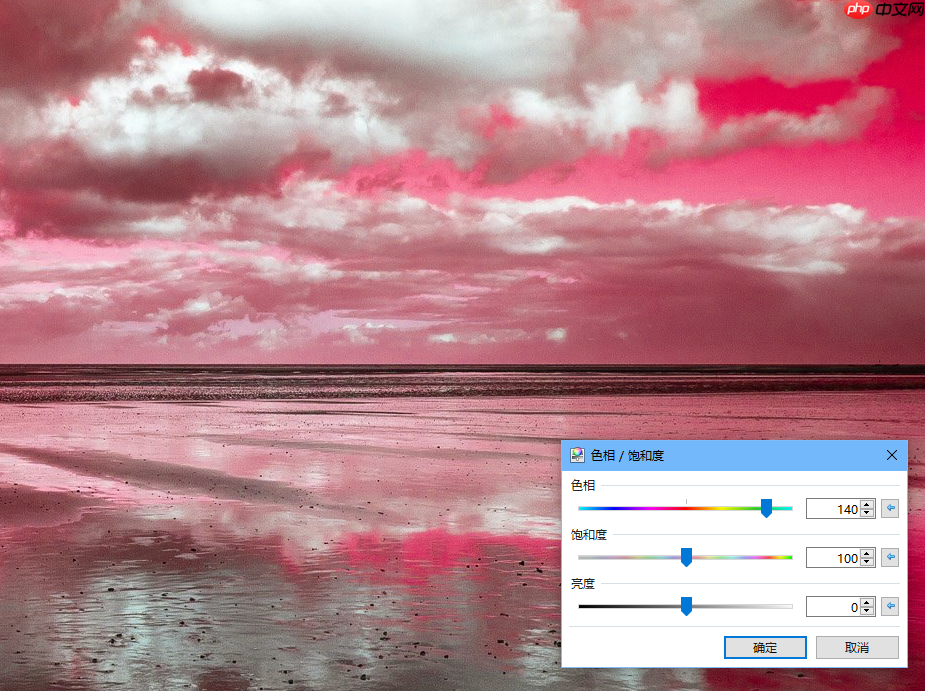

由于HSV对用户来说是一种直观的颜色模型，因此常用于调整图片。下图为Paint.Net中调整图片的示例：

Proface Avatarize

一个利用AI技术提供高质量专业头像和头像的工具

下载

下图为UWPCommunityToolkit中通过Saturation调整图片的示例：

1.4 HSV与色轮

许多设计方面的书籍介绍了使用色轮为UI配色，由于篇幅限制，这里不详细讨论，具体可参考以下链接：网页设计中如何配色

2. WriteableBitmap

WriteableBitmap提供了一种可写入并可更新的BitmapSource。也就是说，你可以动态更改图像，然后重新呈现更新后的图像。使用WinRTXamlToolkit可以轻松实现这一操作，代码如下：

var diameter = 100;
var source = new WriteableBitmap(diameter, diameter);
var pixels = source.PixelBuffer.GetPixels();
for (var i = 0; i < pixels.Length; i++) {
    pixels[i] = 255 << 24; // 白色
}
source.SetSource(pixels);

上面的代码将一个尺寸为100x100的WriteableBitmap的所有像素设为白色，然后设置为图片的Source。在这里，像素数据的格式为

BitmapPixelFormat.Bgra8

还可以将WriteableBitmap保存为文件，同样使用WinRTXamlToolkit实现：

await source.SaveAsync(KnownFolders.PicturesLibrary, "Wheel.png");

3. 使用WriteableBitmap创建HSV色轮

前面介绍了HSV色轮，也介绍了如何使用WriteableBitmap，那么用WriteableBitmap实现一个HSV色轮是一件很简单的事，只需要计算每个像素点距离中心点的角度（Hue）和距离（Saturation）得出HsvColor，再转换成ArgbColor填入WriteableBitmap就实现了。具体代码如下：

var diameter = width = height = 200;
var radius = diameter / 2;
var source = new WriteableBitmap(diameter, diameter);
var pixels = source.PixelBuffer.GetPixels();
for (var y = 0; y < height; y++) {
for (var x = 0; x < width; x++) {
var i = y  width + x;
if (Math.Sqrt((x - radius)  (x - radius) + (y - radius)  (y - radius)) > radius) {
pixels.Bytes[i  4] = 0;
pixels.Bytes[i  4 + 1] = 0;
pixels.Bytes[i  4 + 2] = 0;
pixels.Bytes[i  4 + 3] = 0;
} else {
var distanceOfX = x - radius;
var distanceOfY = y - radius;
var theta = Math.Atan2(distanceOfY, distanceOfX);
if (theta < 0) theta += 2  Math.PI;
var hue = theta  180 / Math.PI;
var saturation = Math.Sqrt(distanceOfX  distanceOfX + distanceOfY  distanceOfY) / radius;
var value = 1;
var color = ColorHelper.FromHsv(hue, saturation, value);
pixels.Bytes[i  4] = color.B;
pixels.Bytes[i  4 + 1] = color.G;
pixels.Bytes[i  4 + 2] = color.R;
pixels.Bytes[i * 4 + 3] = 255;
}
}
}
source.SetSource(pixels);

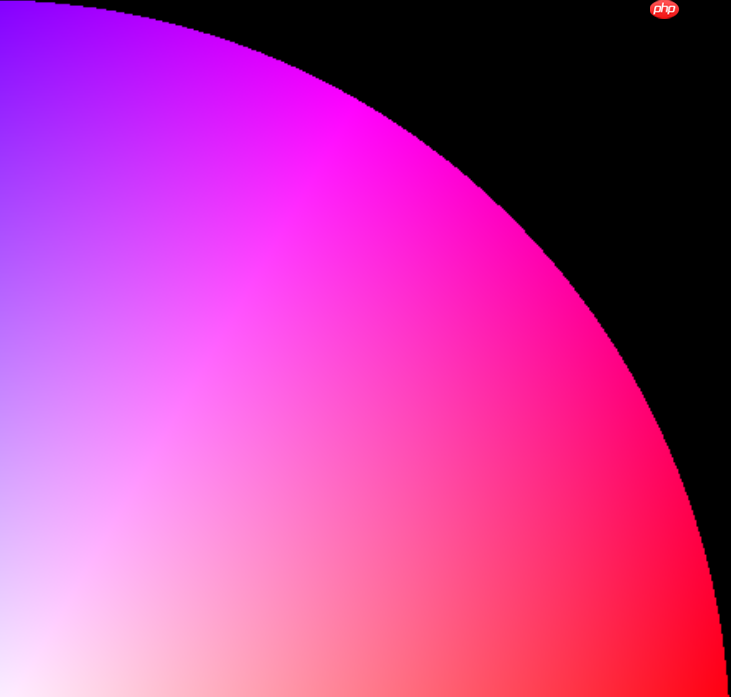

有一个小问题，即使不仔细看也能看到圆形的边缘锯齿很严重。当然可以在上面的代码里加入高斯模糊的算法处理这些锯齿，但毕竟这篇文章不打算讨论到这么深入。可以简单地使用WriteableBitmapEx对整个WriteableBitmap进行高斯模糊：

source.Convolute(WriteableBitmapExtensions.KernelGaussianBlur5x5);

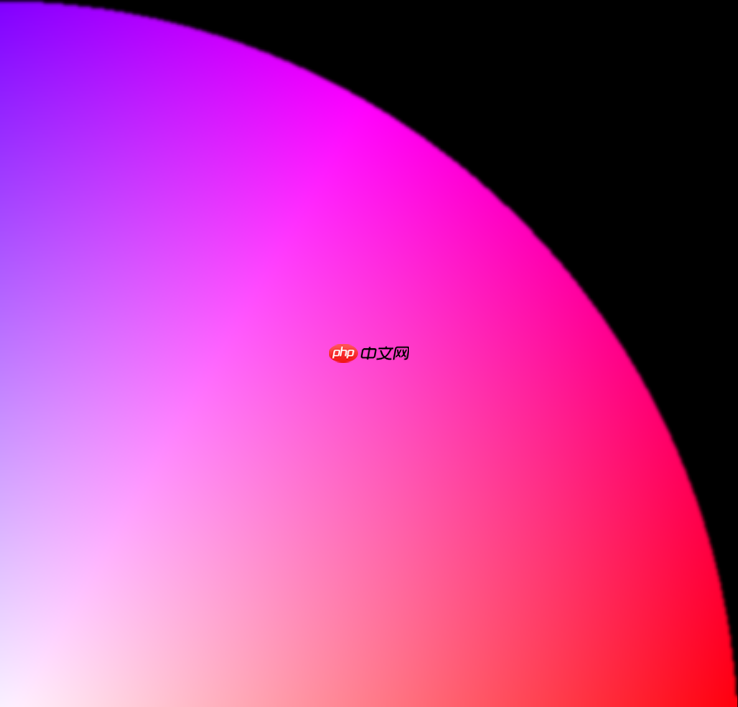

这样看起来就好很多了。

4. HSV转RGB的陷阱

上面的代码中RGB和HSV互换使用了UWPCommunityToolkit中的ColorHelper，ColorHelper的介绍是这样的：

但这里有一个陷阱。以下代码将一个RGB color转换成HSV color，再转换回RGB color，看起来没什么问题：

var color = Color.FromArgb(255, 255, 20, 200);
var hsv = ColorHelper.ToHsv(color);
Debug.WriteLine(string.Format("H:{0}  S:{1}  V:{2}", hsv.H, hsv.S, hsv.V));
color = ColorHelper.FromHsv(hsv.H, hsv.S, hsv.V);
Debug.WriteLine(string.Format("R:{0}  G:{1}  B:{2}", color.R, color.G, color.B));

但是看输出就能发现转回来的RGB color改变了：

H:314.042553191489  S:0.92156862745098  V:1
R:255  G:19  B:199

造成这个问题的原因在于RGB能表示的颜色范围有限，只是256 256 256=16777216种颜色。而HSV如果使用int值，只能表示360 100 100=3600000种颜色，如果用double则几乎有无数种组合，这样两种颜色模型间就不匹配了。这种情况下只能折衷一下限制HSV的精度了，改成下面的代码能解决上面的问题：

color = ColorHelper.FromHsv(Math.Round(hsv.H), Math.Round(hsv.S, 2), Math.Round(hsv.V, 2));

5. 参考文献

• HSL and HSV - Wikipedia
• WriteableBitmap Class

6. 源码

• HsvColorWheel for UWP
