综合实验
实验目的：
主要是通过dynamips（模拟路由器和交换机）和微软virtualpc（模拟多台客户端和服务器），以及真实电脑（通过物理网卡桥接路由器和真实网络，虚拟网连接模拟的交换机和vpc）三者来搭建如上图所示一个比较典型的网络环境。
实验内容：
路由器的NAT，DHCP ，ACL 交换机vlan,三层交换机vlan间通信。设备连接说明：
在dynamips中模拟出一个路由器，三交换机，4个pc(最多9个,看个人需要添加)。

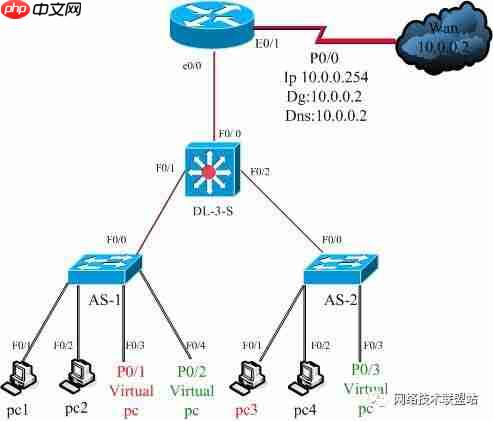

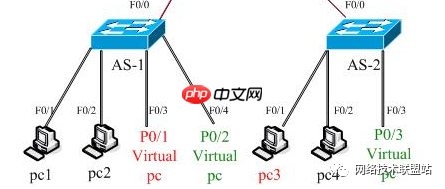

WAN网络是通过路由器e0/1口和真实电脑的网卡桥接，然后配置一个和真机相同网段的ip地址（10.0.0.254/8,默认网关：10.0.0.2 DNS:10.0.0.2）来实现的（真实电脑的网络拓扑是 ADSL+路由器（10.0.0.2/8）+交换机+真实电脑，这是一个比较常见的小型企业网组网方式）。
交换机的客户端同一颜色的表示属于同一vlan，实验中有3个vlan。P0/0-3表式通过模拟器桥接的网卡，其中P0/0表示真机的物理网卡；P0/1-3表示虚拟网卡（Microsoft Loopback Adapter）。
pc1- 4是用dynamips 模拟出来虚拟机 只能进行设置ip 和进行简单的ping等操作，Virtual pc 则是用windows virtual pc 模拟出来的，可以是xp或者是windows server 2003,可以进行和真实电脑一样的操作
实验第一部分：
不划分vlan，在路由器上设置nat，dhcp，使得连接在交换机AS-1的F0/4口和AS-2的F0/3口上的virtual pc 能自动获取ip地址并能访问internet.
1.实现路由器的NAT

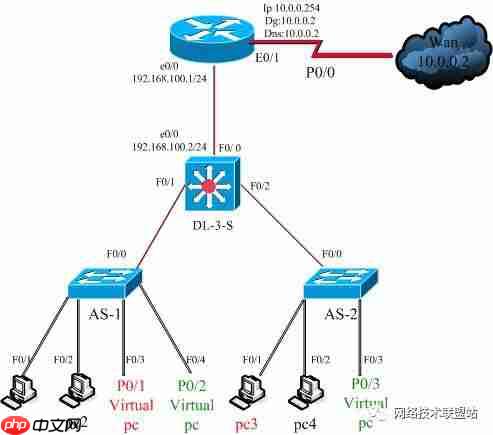

路由器配置：
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">Router(config)#host R-natR-nat(config)#int e0/1 //配置外网网卡连接wanR-nat(config-if)#ip add 10.0.0.254 255.0.0.0R-nat(config-if)#no shutR-nat(config-if)#ip nat outside //指定nat外部 R-nat(config-if)#no shutR-nat(config)#int e0/0R-nat(config-if)#ip add 192.168.100.1 255.255.255.0 //配置内网ipR-nat(config-if)#ip nat inside //指定nat 内部R-nat(config-if)#no shutR-nat(config)#ip nat pool shangwang 10.0.0.254 10.0.0.254 netmask 255.0.0.0 //配置natR-nat(config)#access-list 1 permit 192.168.100.0 0.0.0.255R-nat(config)#ip nat inside source list 1 pool shangwang overload //上面这条命令可以用 ip nat inside source list 1 interface e0/1 overload 替代，这样对直接和端口进行PAT,方式更加灵活，适用于WAN口为动态ipR-nat(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.2 //配置静态路由
交换机配置
没有什么特别的配置，就是修改名字，便于记忆
验证配置：
此时可以将virtual pc启动，网卡选择“Microsoft Loopback Adapter”配置ip地址为：192.168.100.25 网关：192.168.100.1 DNS：10.0.0.2 如果配置正确应该能ping通外部网站和浏览网页。
2.配置路由器的DHCP
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">R-nat(config)#service dhcpR-nat(config)#ip dhcp pool no-vlan //配置作用域“no-vlan”R-nat(dhcp-config)#network 192.168.100.0 255.255.255.0 //地址范围R-nat(dhcp-config)#default-router 192.168.100.1 // 默认网关R-nat(dhcp-config)#dns-server 10.0.0.2 //DNS服务器R-nat(dhcp-config)#lease 1 //租期1天R-nat(config)#ip dhcp excluded-address 192.168.100.1 192.168.100.15 //指定保留的ip地址
验证配置：
此时将virtual pc设置为自动获取ip地址，配置正确vpc将获取到ip地址等配置信息，并能顺利访问Internet，可以在特权模式使用 debug dhcp 命令后，再停用启动vpc上的本地连接，以观察客户端获取ip地址过程
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">R-nat#sh ip dhcp binding //查看客户端获取的ip地址 Bindings from all pools not associated with VRF:IP address Client-ID/ Lease expiration Type Hardware address/ User name192.168.100.22 0100.03ff.f8da.ff Mar 02 2002 12:05 AM Automatic//0100.03ff.f8da.ff 开头1位为0 表示是设备MAC地址，为1 表示以太网中的广播地址或者组播地址
第二部实验：
1.划分vlan
上图中
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">vlan 2（sales）: AS-1的f0/1(pc1) f0/2(pc2); AS-2的f0/2(pc4) ip范围：192.168.2.1-254/24vlan 3 (manag）:AS-1的f0/3(virtual pc); AS-2的f0/1(pc3) ip范围：192.168.3.1-254/24vlan 4 (server) : AS-1的f0/4(virtual pc); AS-2的f0/3(virtual pc) ip范围：192.168.4.1-254/24
交换机配置：
DL-3-S:
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">DL-3-S#vlan database DL-3-S(vlan)#vtp server //设置VTP服务器DL-3-S(vlan)#vtp domain lab.com //设置VTP域DL-3-S(vlan)#vtp pruning //设置VTP域裁剪DL-3-S(vlan)#vtp password cisco //设置VTP密码DL-3-S(vlan)#vlan 2 name sales //添加VLAN DL-3-S(vlan)#vlan 3 name manage DL-3-S(vlan)#vlan 4 name serverDL-3-S(vlan)#exitDL-3-S(config)#interface f0/1 //设置VLAN trunkDL-3-S(config-if)#switchport mode trunkDL-3-S(config)#interface f0/2DL-3-S(config-if)#switchport mode trunkDL-3-S(config)#exit
AS-1: //配置接入交换机
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">AS-1#vlan database AS-1(vlan)#vtp client //设置VTP客户端模式AS-1(vlan)#vtp domain lab.comAS-1(vlan)#vtp password ciscoAS-1(vlan)#exit。。。。。。AS-1(config)#interface range f0/1 -2 //组接口 AS-1(config-if-range)#switchport access vlan 2 //加入VLAN 2AS-1(config)#interface f0/3AS-1(config-if)#switchport access vlan 3AS-1(config-if)#interface f0/4AS-1(config-if)#switchport access vlan 4AS-1(config-if)#interface f0/0AS-1(config-if)#switchport mode trunk //设置VLAN trunk
AS-2:
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">AS-2#vlan database AS-2(vlan)#vtp clientAS-2(vlan)#vtp domain lab.comAS-2(vlan)#vtp password ciscoAS-1(vlan)#exit。。。。。。AS-2(config)#interface range f0/1AS-2(config-if-range)#switchport access vlan 3AS-2(config)#interface f0/2AS-2(config-if)#switchport access vlan 2AS-2(config-if)#interface f0/3AS-2(config-if)#switchport access vlan 4AS-2(config-if)#interface f0/0AS-2(config-if)#switchport mode trunk
验证配置：
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">AS-1#sh vlan-switch //显示vlan端口VLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/5, Fa0/6, Fa0/7, Fa0/8 Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/152 sales active Fa0/1, Fa0/23 manage active Fa0/34 server active Fa0/4AS-1#sh vtp status //显示vtp 信息VTP Version : 2Configuration Revision : 1Maximum VLANs supported locally : 256Number of existing VLANs : 8VTP Operating Mode : ClientVTP Domain Name : lab.comVTP Pruning Mode : EnabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0xA7 0x0D 0x82 0x77 0xB6 0xF6 0xB4 0x66 Configuration last modified by 0.0.0.0 at 3-1-02 00:22:00
然后给各个虚拟机设置对应vlan的ip地址，如果配置成功同一vlan的计算机能够相互ping,不同vlan间不能通信。
2.实现vlan间相互通信
DL-3-S:
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">DL-3-S(config)#int vlan 1DL-3-S(config-if)#ip address 192.168.100.2 255.255.255.0DL-3-S(config)#int vlan 2DL-3-S(config-if)#ip address 192.168.2.1 255.255.255.0DL-3-S(config)#int vlan 3DL-3-S(config-if)#ip address 192.168.3.1 255.255.255.0DL-3-S(config)#int vlan 4DL-3-S(config-if)#ip address 192.168.4.1 255.255.255.0
验证配置：
此时vlan 2 3 4虽然不是同一个网段，但是属于各自vlan的虚拟pc可以相互ping,
3.实现各个vlan通过路由器NAT访问外网
交换机DL-3-S:
DL-3-S(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.1 //添加交换机到路由器的默认路由
路由器
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">R-nat#conf t //在路由器上为各个vlan设置回程路由R-nat(config)#ip route 192.168.2.0 255.255.255.0 192.168.100.2R-nat(config)#ip route 192.168.3.0 255.255.255.0 192.168.100.2R-nat(config)#ip route 192.168.4.0 255.255.255.0 192.168.100.2//此时各个vlan 包括vlan1 也能和其他三个vlan相互 ping//为各个vlan所属的网段配置PAT以便，vlan中的各个客户端可以访问internetR-nat(config)#access-list 1 permit 192.168.2.0 0.0.0.255R-nat(config)#access-list 1 permit 192.168.3.0 0.0.0.255R-nat(config)#access-list 1 permit 192.168.4.0 0.0.0.255
//192.168.100.0在试验第一部分中已经做过了，所以不需要，现在也只在acl中允许相应vlan的通讯
验证配置：
此时可以在vpc 1上（ip:192.168.2.4/24 默认网关：192.168.2.1）ping通公网ip地址；在virtual pc (p0/1 ip:192.168.3.4/24 默认网关：192.168.3.1 DNS:10.0.0.2)上访问Internet.
4 .为各个vlan 配置独立的DHCP服务
路由器上的配置：
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">R-nat(config)#ip dhcp pool vlan-2 //vlan2配置 DHCPR-nat(dhcp-config)# network 192.168.2.0 255.255.255.0R-nat(dhcp-config)# dns-server 10.0.0.2 // DNS服务器R-nat(dhcp-config)# default-router 192.168.2.1 //默认网关R-nat(dhcp-config)#netbios-name-server 192.168.100.254 // WINS服务器R-nat(dhcp-config)#lease 0 6 //有效期0天 6小时。。。。。。。R-nat(config)#ip dhcp pool vlan-3 //vlan3配置 DHCPR-nat(dhcp-config)# network 192.168.3.0 255.255.255.0R-nat(dhcp-config)# dns-server 10.0.0.2R-nat(dhcp-config)# default-router 192.168.3.1R-nat(dhcp-config)#netbios-name-server 192.168.100.254R-nat(dhcp-config)#lease 0 6。。。。。R-nat(config)#ip dhcp pool vlan-4 //vlan4配置 DHCPR-nat(dhcp-config)# network 192.168.4.0 255.255.255.0R-nat(dhcp-config)# dns-server 10.0.0.2R-nat(dhcp-config)# default-router 192.168.4.1R-nat(dhcp-config)#netbios-name-server 192.168.100.254R-nat(dhcp-config)#lease 0 6.。。。。
//配置各个DHCP作用域保留的ip地址
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">R-nat(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.5 R-nat(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.5R-nat(config)#ip dhcp excluded-address 192.168.4.1 192.168.4.5DS-3-S上为各个vlan配置DHCP中继代理，默认情况下vlan是隔绝广播的DL-3-S(config-if)#int vlan 2DL-3-S(config-if)#ip helpDL-3-S(config-if)#ip helper-address 192.168.100.1DL-3-S(config-if)#int vlan 3DL-3-S(config-if)#ip helper-address 192.168.100.1DL-3-S(config-if)#int vlan 4DL-3-S(config-if)#ip helper-address 192.168.100.1DL-3-S(config-if)#exitDL-3-S(config)#exit
验证配置：
启动一台virtual pc ，让它通过虚拟网卡和交换机AS-1的f0/3口相连，ip地址选择自动获取
在命令提示符下 ipconfig /all
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;"> …… Dhcp Enabled. . . . . . . . . . . : Yes Autoconfiguration Enabled . . . . : Yes IP Address. . . . . . . . . . . . : 192.168.3.6 Subnet Mask . . . . . . . . . . . : 255.255.255.0 Default Gateway . . . . . . . . . : 192.168.3.1 DHCP Server . . . . . . . . . . . : 192.168.100.1 DNS Servers . . . . . . . . . . . : 10.0.0.2
显示DHCP服务器为 192.168.100.1 为刚才设置的DHCP代理。
实验第二部分配置完成后的ip说明图
<pre class="brush:php;toolbar:false;">Vlan 2 (黑色 sales) ip: 192.168.2.1-192.168.2.254Vlan 3 (红色 manag) ip: 192.168.3.1-192.168.3.254 Vlan 4 (绿色 server) ip: 192.168.4.1-192.168.4.254
Pc1- 4是用dynamips 模拟出来虚拟机 只能进行设置ip 和进行简单的ping等操作Virtual pc 则是用windows virtual pc 模拟出来的，可以是xp或者是windows server 2003
实验第三部分：
该部分将实现对各个vlan通过ACL控制其访问权限，并且在交换机的F0/3上通过p0/3连接一台virtual pc (windows server 2003, 它上面安装了 ftp，web服务)，然后通过指定端口映射，将服务器发的发布到外网（10.0.0.0/8网段，真实电脑所在的网段），为交换机设置管理ip。
P0/1-3表示虚拟网卡（Microsoft Loopback Adapter）它使得virtual pc能和模拟出来的交换机之间可以相互通信。

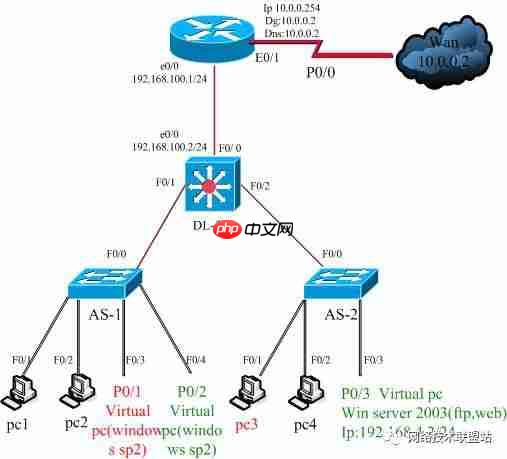

连接图和交换机端口如下图所示：
<pre class="brush:php;toolbar:false;">Vlan 2 (黑色 sales 销售) Pc1: 192.168.2.11 Pc2: 192.168.2.12 Pc4: 192.168.2.14Vlan 3 (红色 manag 经理) P0/1 : 192.168.3.254 Pc3: 192.168.3.13 Vlan 4 (绿色 server 服务器，p0/2上连接的是财务电脑) Server ip: 192.168.4. 2/24 财务电脑ip：192.168.4.14/24
1.ACL设置
1.1
要求：除了vlan 4中财务电脑其他电脑都能访问Internet；客户端只有服务器电脑能telnet到路由器。
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">R-nat(config)#access-list 101 permit tcp host 192.168.4.2 host 192.168.4.14 eq 23 logR-nat(config)#access-list 101 deny tcp 192.168.0.0 0.0.7.255 host 192.168.4.14 eq 23 log R-nat(config)#int e0/0 //只允许服务器telnet 路由器R-nat(config-if)#ip access-group 101 in //到路由器内部端口
交换机
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">DL-3-L(config)#access-list 10 deny host 192.168.4.14 //拒绝财务电脑 DL-3-L(config)#int vlan 1DL-3-L(config-if)#ip access-group 10 out //应用到和路由器相连端口
//本来还打算使用自反访问控制列表的，不过研究了半天没有弄太清楚！！等有机会在研究了
2.通过端口映射发布简单服务器
将virtual pc windows server 2003 (安装www,ftp服务)通过p0/3网卡和交换机AS-2，
ip地址为：192.168.4.2 网关：192.168.2.1 dns:10.0.0.2
路由器设设置：
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">R-nat(config)# ip nat inside source static tcp 192.168.4.2 80 10.0.0.254 80 //发布wwwR-nat(config)# ip nat inside source static tcp 192.168.4.2 21 10.0.0.254 21 //发布ftp
备注 常用协议及其端口
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">Tcp: telnet 23 smtp 25 http 80 ftp 21 dns 53 https 443 pop3 110Udp: snmp 161 tftp 69 dns 53Icmp: ping
几条常用的NAT命令：
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">clear ip nat translation * 清除NAT转换表中的所有条目clear ip nat translation inside local-ip global-ip 清除包含内部转换的简单转换条目clear ip nat translation outside local-ip global-ip 清除包含外部转换的简单转换条目
注：大家在配置好动态NAT转换后，如果想清除掉NAT 的配置，直接用NO命令有些时候会出现提示，说你的NAT正在使用中，这个时候，我们通常要去用clear ip nat tran *命令来清除掉NAT的转换条目后，再回来清除掉整个NAT的配置，就可以了。
3.为交换机设置管理ip，实现跨交换机telnet
为了方便记忆，我们在三层交换机上设置一个专门的管理vlan 110 name admin(默认情况是vlan 1)
这个vlan的ip地址段式 192.168.0.0/24
三层交换机配置：
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">DL-3-S(vlan)#vlan 110 name admin //创建管理vlanDL-3-S(vlan)#exit ……..DL-3-S(config)#int vlan 110DL-3-S(config-if)#ip address 192.168.0.1 255.255.255.0 //设置管理ip地址，其实这个可以不设置
客户端可以起通过telnet其他vlan三层ip实现管理
交换机配置
代码语言：javascript代码运行次数：0运行复制<pre class="brush:php;toolbar:false;">AS-1(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.1 //为该交换机vlan设置默认路由，指向三AS-1(config)#int vlan 110 层交换机对应的vlan ip，网上最流行的一AS-1(config-if)#ip address 192.168.0.2 255.255.255.0 个教材就是 为二次交换机设置默认网关， ……. 在我的实验中是没有成功的，有的资料上说设置默认网关和设置默认路由是一样的功能（可能是虚拟机的问题）AS-2(config)#ip route 0.0.0.0 0.0.0.0 192.168.0.1 AS-2(config)#int vlan 110AS-2(config-if)#ip address 192.168.0.3 255.255.255.0
验证配置：
这个时候启动AS-2交换机上的virtual pc（ip：192.168.4.2/24），就能够成功telnet到AS-1上。
还有个比较怪异的方法，就是如果你不在2层交换机上配置默认路由，客户端可以先telnet到三层交换机的192.168.4.1上（就是你客户端电脑的默认网关），然后再用一次telnet到AS-1的管理ip上。因为这个时候客户端虽然不能和二层交换机管理ip通信，但是三个交换机的管理ip是可以相互通信的。
