选择PCIe授时卡应该注意这9点

在选择pcie授时卡时，许多工程师可能感到困惑。根据多年从业经验，这里总结了选择pcie授时卡时需要注意的9个关键点，希望能对工程师朋友有所帮助。

1、确保PCIe授时卡的授时精度足够高

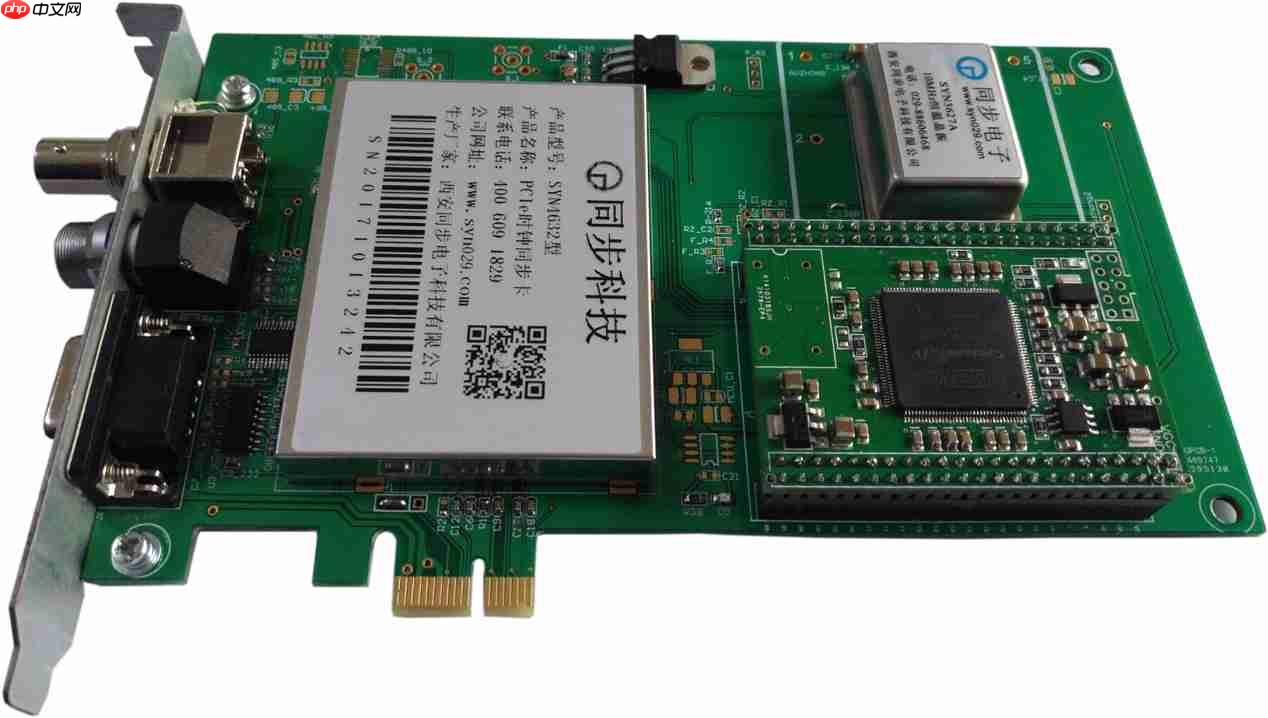

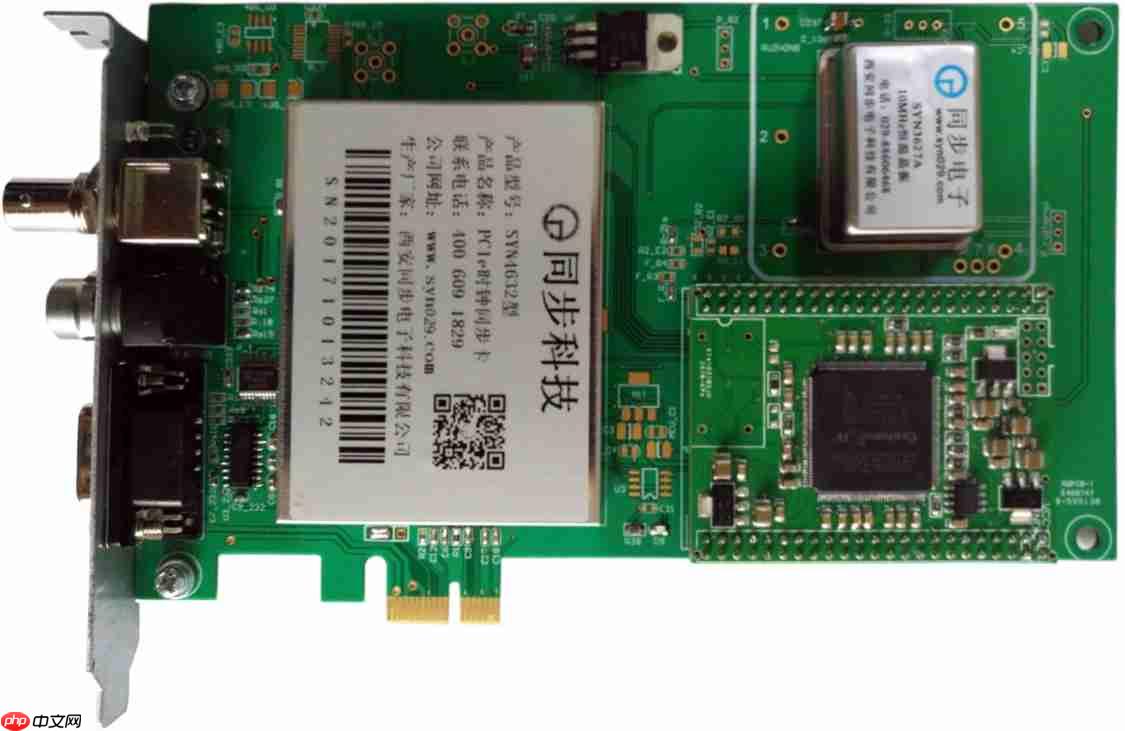

PCIe授时卡通过PCIe总线进行授时，总线中断通常能达到纳秒级精度，用户读取时间的精度一般较高，通常在10微秒级别，当然，精度越高越好。目前，同步天下授时卡能够达到5微秒甚至高达1微秒的典型值。例如，SYN4632型PCIE总线授时卡。

2、PCIe授时卡提供的时间函数是否全面

PCIe授时卡厂商通常会提供一个简单的授时程序来校准系统时间，但这对于大多数用户来说不够方便。尽量选择能提供精密时间戳函数和精密延迟函数的PCIe授时卡。前者方便用户在采集数据时打上时间戳进行记录和分析，后者则便于用户对需要严格控制的事件进行延迟操作。例如，SYN4632型PCIE总线授时卡。

3、PCIe授时卡是否提供各种调用函数的源代码

PCIe授时卡通常会提供简单的授时程序，但对于需要深入开发的用户来说，这可能不够方便。尽量选择那些提供各种丰富函数源代码的厂商，这样后期开发会更加高效。

4、PCIe授时卡内置晶振的选择

一般PCIe授时卡标配的多是温补晶振（TCXO），高精度温补晶振的准确度大约为5E-7。根据需求，也可以选择恒温晶振（OCXO），其准确度约为3E-8。如果要求更高，还可以选择铷原子钟，准确度达到5E-11左右。主要区别在于没有外部参考时的守时精度，其他使用基本相同。

5、PCIe授时卡是否有多种外部参考输入

PCIe板卡获取时间源的方式越多越好，设计上要考虑冗余。比如目前常用的外部参考有GPS北斗卫星信号、IRIG-B码信号、PTP、NTP、1PPS、10MHz等。当然，增加外部参考会导致成本和技术难度大幅提高，用户可以根据实际情况选择。例如，SYN4632型PCIE总线授时卡。

造点AI

夸克 · 造点AI

325

查看详情

6、PCIe授时卡驱动是否丰富

对于依赖操作系统工作的时钟板卡来说，支持的操作系统越多越好。目前支持的主流操作系统包括Windows和Linux两大类，最好提供Windows/Linux 32位/64位驱动，包括Windows10/8.1/8/7/Vista/XP，SERVER 2016/2012/2008/2003/2000/NET4.0/ME/98等操作系统，以及Linux的ubuntu、centos、优麒麟、中标麒麟、银河麒麟等常用版本。

7、PCIe授时卡输出时间频率信号是否丰富

PCIe授时卡主要通过PCIe总线进行授时，因此一般用户对输出信号的要求不多。但对于特殊用户来说，需特别注意输出信号的种类，一般包括10MHz、1PPS、IRIG-B、PTP、NTP、TOD等，根据需求选择。例如，SYN4632型PCIE总线授时卡。

8、PCIe授时卡尺寸选择

PCIe授时卡通常有全高和半高两种尺寸，用户需确定好尺寸。全高尺寸一般功能更丰富，而半高尺寸由于空间有限，功能相对较少，需根据实际需求选择。

9、PCIe授时卡厂家的实力

判断厂家是否有实力，首先要看经营年限，时间越长通常越好。其次，从专业角度看，如果一直专注于时间频率领域进行研发和生产，说明专业性较强。最后，从注册资本看，资金越多，保障性越强。
