快速画好一份程序流程图

爱谁谁

发布： 2025-09-27 08:34:20

原创

487人浏览过

工作中完成一个项目之后往往会花一些时间编写文档，画程序流程图。这样的好处是方便交接项目，后续也能够快速回忆。画流程图的软件有很多, 比如常用的process，百度脑图，缺点是流程图只能以图片保存放到代码目录中，后续更改很麻烦。

这里参考Buildroot 开源库中使用的工具Graphviz ，根据相应的规则自动生成流程图。

Graphviz简介

Graphviz(英文: Graph Visualization Software的缩写) 是一个由AT&T开发的图形绘制工具，用于绘制DOT语言脚本描述的图形。支持多种格式输出，在windows、Linux、Mac上都可以顺利运行。

安装

Ubuntu或Debian下安装很简单

使用示例

Dot是开源工具包Graphviz上用来画图的一门脚本语言。通过布局引擎解析脚本得到图像，然后可以将图像导出为各种格式以满足需求。有了它，我们就可以很方便地通过编写脚本来画各种结构示意图和流程图。

第一步: 编写以dot为后缀的文件hello.dot

代码语言：txtsvg width="16" height="16" viewBox="0 0 16 16" fill="none" xmlns="http://www.w3.org/2000/svg">复制

<code class="txt">digraph {     hello -> world;}</code>

登录后复制

第二步: 使用dot命令编译

完整的命令为:

-T png 表示输出格式为png，可以设置的格式有pdf、svg、gif、dia等格式

第三步: 最终结果

清程爱画

AI图像与视频生成平台，拥有超丰富的工作流社区和多种图像生成模式。

170

查看详情

实际过程中画流程图往往根据项目的实际情况, 这里提供一些基础的例子供参考.

例子1 : 简单有向图

代码语言：txt复制

<code class="txt">digraph graphname{// 定义有向图,graphname表示图的名字   a -> b;            //定义一个有向边,它从起始指向结束节点   b -> c;   a -> c;}</code>

登录后复制

编译生成

例子2 : 带标签的简单有向图

代码语言：txt复制

<code class="txt">digraph graphname{   T [label="Teacher"]      // node T   P [label="Pupil"]  // node P   T->P [label="Instructions", fontcolor=darkgreen] // edge T->P}</code>

登录后复制

编译生成

例子3：同样的图，不同的形状和颜色

代码语言：txt复制

<code class="txt">digraph graphname {   T [label="Teacher" color=Blue, fontcolor=Red, fontsize=24, shape=box]      // node T   P [label="Pupil" color=Blue, fontcolor=Red, fontsize=24, shape=box]  // node P   T->P [label="Instructions", fontcolor=darkgreen] // edge T->P}</code>

登录后复制

编译生成

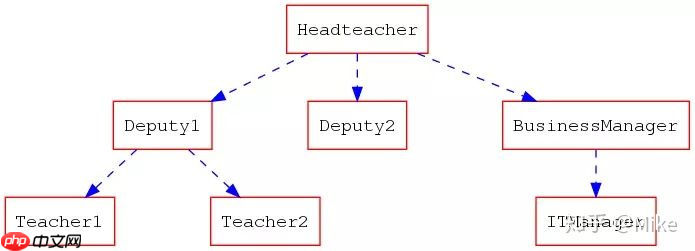

例子4 : 定制模板

单独地去定义每一个节点其实很浪费时间的，这个模板会让你事半功倍。

代码语言：txt复制

<code class="txt">digraph hierarchy {   nodesep=1.0 // increases the separation between nodes   node [color=Red,fontname=Courier,shape=box] //All nodes will this shape and colour   edge [color=Blue, style=dashed] //All the lines look like this   Headteacher->{Deputy1 Deputy2 BusinessManager}   Deputy1->{Teacher1 Teacher2}   BusinessManager->ITManager   {rank=same;ITManager Teacher1 Teacher2}  // Put them on the same level}</code>

登录后复制

编译生成

关注程序手艺人,订阅号中输入流程图模板关键字，获取更多的参考模板。
