电气系统编号在鲁班电气算量软件中的设置方法，此前较少有详细资料介绍。以下为实际操作中总结的一些技巧，供各位参考借鉴。
1、 获取电气系统编号主要有两种途径。

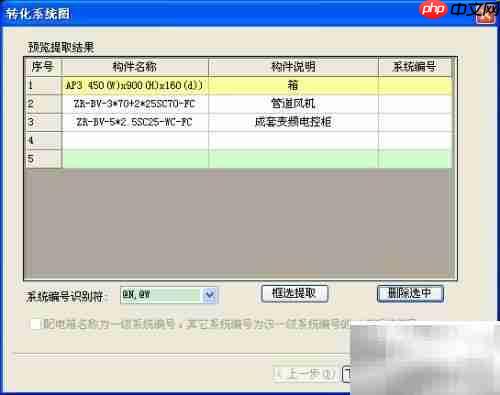

2、 第一种方式是通过系统示意图直接转换。
3、 点击“转换系统图”功能按钮，框选出需要的图形区域，指定对应的配电箱名称，清理不必要的编号后，即可完成系统图的转换。
4、 第二种方式为手动修改内容。
5、 可对系统编号及相关信息进行直接编辑和详细说明调整。

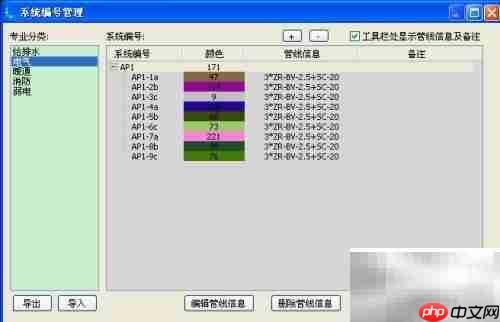

6、 启用系统编号管理功能。
7、 系统编号采用两级结构：一级为配电箱编号，二级为所属回路编号。由于不同配电箱下的回路可能存在相同编号，因此需在回路编号前附加其上级配电箱编号，以确保唯一性。
8、 通过人工逐项编辑，完成全部系统编号的配置工作。
9、 调整管线相关数据。

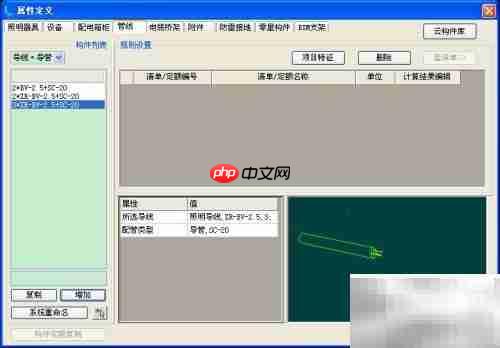

10、 在进行设置前，需预先在属性栏中定义好管线信息。
11、 首先选中管线对象，从下拉列表中选择相应的导线，并设定照明线路类型；然后选择导管类型，依次完成导线与导管的参数配置。

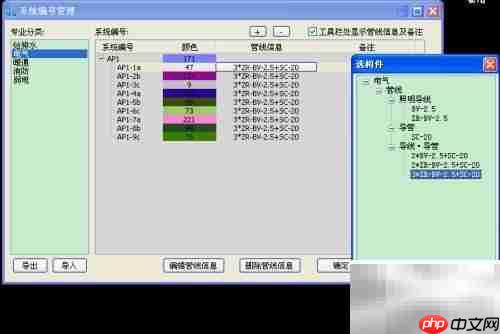

12、 将管线参数关联至系统编号。
13、 打开系统编号管理界面，双击某回路中的管线信息项，准确匹配并选择对应的管线类型。

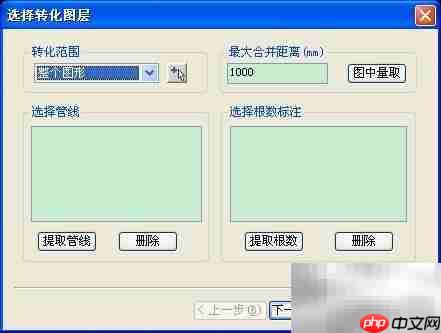

14、 实施电力线路的改造处理。
15、 在执行电气管线转化之前，必须先完成所有电气构件的识别与转换。启用管线转化功能，选取目标管线，设置合理的识别距离，点击下一步完成转化操作。
16、 按系统颜色进行显示设置。

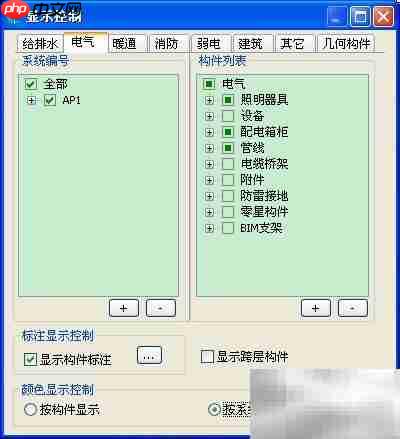

17、 转化后的回路默认可能未按系统颜色呈现。
18、 进入“视图”菜单中的“显示控制”，勾选底部的“按系统显示”选项，即可实现按系统自动着色。
19、 查看最终成果效果。
