1、建议采用微带线等合适方式将天线与模块的天线焊盘相连,确保射频走线的特性阻抗维持在50Ω,并保证天线焊盘至天线之间的整体插入损耗满足相关规范要求。

2、为方便后续进行天线调谐及认证测试,推荐在设计中增加射频连接器以及配套的天线匹配电路。

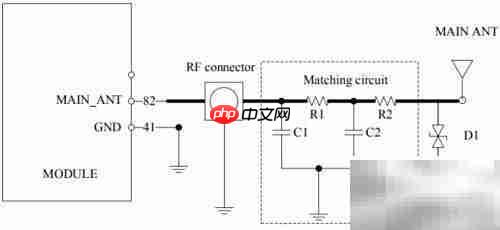

3、如图所示,通过R1、C1、C2和R2四个元件实现天线端的阻抗匹配调节,具体元件参数应在完成实际天线调谐后最终确定,通常由天线供应商提供。初始设计时,R1和R2可选用0Ω电阻作为通路,C1和C2则留作后期调整使用。D1为ESD防护器件,用户可根据应用环境选择合适的型号。射频测试接口应尽可能靠近模块的MAIN_ANT引脚布局,以利于射频性能的测量与验证。同时,模块与天线间的信号传输路径必须保持50Ω的特性阻抗,以保障信号传输效率及系统射频性能的稳定性。

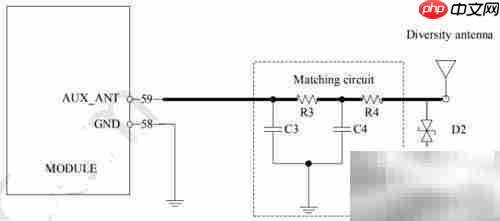

4、图中所示辅助天线部分的匹配网络由R3、C3、C4和R4构成。默认情况下,R3和R4使用0Ω电阻,C3和C4预留用于调试优化。D2为TVS二极管,用于ESD保护,用户可根据实际工作环境自行选型适配。
以上就是SIM7600CE天线设计要点的详细内容,更多请关注php中文网其它相关文章!
