【原理解析】HAMi × NVIDIA | GPU 拓扑感知调度实现详解

霞舞

发布： 2025-10-28 16:40:02

原创

213人浏览过

hami 社区在 v2.7.0 版本中正式上线了面向 nvidia gpu 的 拓扑感知调度 功能。该功能旨在应对高性能计算（hpc）与 ai 大模型训练中的多卡通信瓶颈，通过智能任务调度机制，将计算负载精准部署到物理连接最优、通信延迟最低的 gpu 组合上，显著提升任务执行效率和集群整体算力利用率。本文将在介绍功能亮点的基础上，深入源码层面，全面解析 hami 实现 nvidia gpu 拓扑感知调度的设计思路与关键技术。

一、核心功能概览

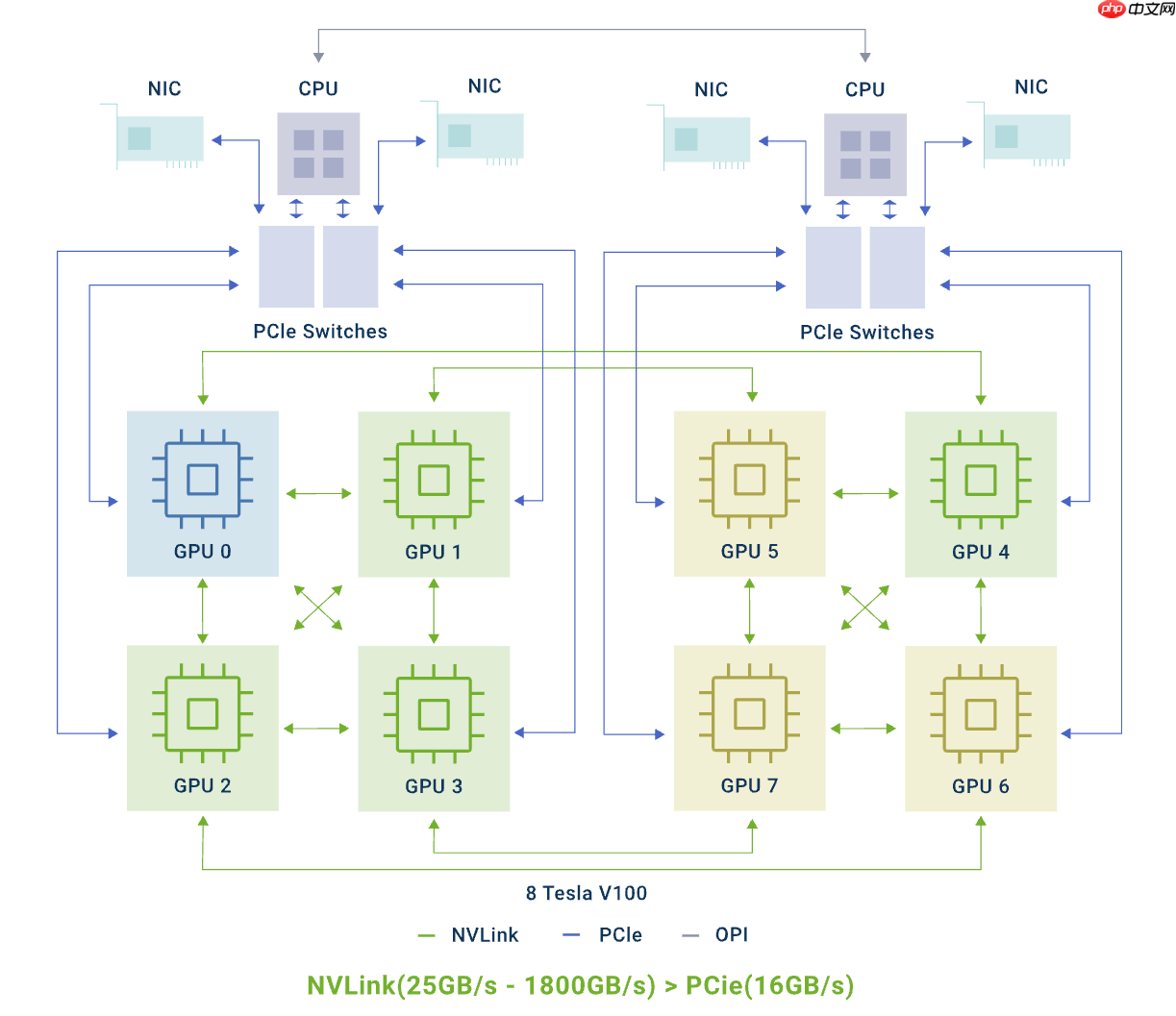

动态生成拓扑通信分值：Device Plugin 利用 NVML 接口实时探测节点内各 GPU 之间的物理互联方式（如 NVLink、PCIe），并将其转化为可量化的“通信分数”，为调度器提供数据支撑。
双模式防碎片化调度策略：Fit 函数内置优化逻辑，针对不同类型的 GPU 请求——无论是多卡并行任务还是单卡独立任务——自动启用“最佳匹配”与“最小破坏”两种策略，兼顾短期性能最大化与长期资源可用性。

二、设计原理剖析

HAMi 的拓扑感知调度机制遵循“先量化、再决策”的设计范式：首先在节点侧将复杂的硬件拓扑结构转化为标准化的数值评分；随后由调度系统结合这些评分做出最优分配决策。【原理解析】HAMi × NVIDIA | GPU 拓扑感知调度实现详解整个流程分为两个关键阶段：拓扑注册 和 调度决策。

阶段一：拓扑注册 —— 将物理连接数字化

目标是将隐藏于硬件层的 GPU 互连关系，转换为软件可识别的数字指标。

拓扑信息采集：每个 GPU 节点上的 Device Plugin 使用 NVIDIA 提供的 NVML 库，遍历所有 GPU 设备对，获取它们之间的直连类型（例如是否通过 NVLink 或 PCIe 相连）。
建模与打分机制：
- 构建拓扑图：代码在内存中构造一个完整的 GPU 连接图谱，记录每对设备间的链路详情。
- 分数映射规则：依据预设评分标准（如 SingleNVLINKLink 计 100 分，P2PLinkCrossCPU 计 10 分），算法遍历该图谱，为任意两块 GPU 之间生成一个综合通信能力得分。
输出结果 —— 设备通信分表：最终形成一张“设备通信分表”，其中包含每个 GPU 的 UUID 及其与其他 GPU 的通信分数，并通过 Kubernetes 节点 Annotation 上报至控制面。

阶段二：调度决策 —— 智能选择最优设备组合

当调度器需要为 Pod 分配 GPU 资源时，会将请求转发给设备端的 Fit 函数，并携带当前节点的“通信分表”进行辅助判断。

初步筛选：Fit 函数首先排除不满足显存、算力等基础条件的 GPU。
智能寻优：基于剩余候选设备及其通信分数，运行融合“最佳匹配”与“最小破坏”原则的优化算法，计算出最合适的设备组合返回给调度器。

三、实现细节：源码级深度解读

1. 拓扑发现与分数生成

拓扑感知的核心在于准确捕捉设备间的真实连接状态，并将其转化为可参与调度决策的数值。整个过程由 Device Plugin 在本地完成。

拓扑图构建 ( build() function):
主要逻辑位于 pkg/device/nvidia/calculate_score.go 中的 build() 函数。它并非简单生成邻接矩阵，而是：
- 初始化设备列表：创建 DeviceList，每个 Device 包含一个空的 Links 映射（map[int][]P2PLink）。
- 双重循环填充连接信息：遍历所有 GPU 对 (d1, d2)，调用 GetP2PLink 与 GetNVLink（定义于 links.go）获取连接详情。
- 聚合链路数据：将检测到的所有连接（包括 PCIe 和 NVLink）以 P2PLink 结构体形式追加至对应设备的 Links 字段中，从而在内存中构建出完整的拓扑网络。
通信分数计算 ( calculateGPUPairScore() function):
在拓扑图建立后，calculateGPUScore 调用 calculateGPUPairScore 将连接关系量化为具体分数。
- 函数遍历两个 GPU 之间的所有链路类型，根据 switch 分支累加得分。例如：P2PLinkSameBoard 加 60 分，SingleNVLINKLink 加 100 分，TwoNVLINKLinks 加 200 分，最终返回总和作为两者通信质量评分。

// File: pkg/device/nvidia/calculate_score.go
func (o *deviceListBuilder) build() (DeviceList, error) {
        // ...
        // 1. 初始化扁平化 DeviceList
        var devices DeviceList
        for i, d := range nvmlDevices {
                // ... create device object ...
                devices = append(devices, device)
        }
        // 2. 遍历并填充 Links map
        for i, d1 := range nvmlDevices {
                for j, d2 := range nvmlDevices {
                        if i != j {
                                // 获取并追加 P2P Link 信息
                                p2plink, _ := GetP2PLink(d1, d2)
                                devices[i].Links[j] = append(devices[i].Links[j], P2PLink{devices[j], p2plink})
<pre class="brush:php;toolbar:false;"><pre class="brush:php;toolbar:false;">                            // 获取并追加 NVLink 信息
                            nvlink, _ := GetNVLink(d1, d2)
                            devices[i].Links[j] = append(devices[i].Links[j], P2PLink{devices[j], nvlink})
                    }
            }
    }
    return devices, nil

登录后复制

}

func calculateGPUPairScore(gpu0 Device, gpu1 Device) int { score := 0 for _, link := range gpu0.Links[gpu1.Index] { switch link.Type { case P2PLinkCrossCPU: score += 10 // ... (etc) ... case SingleNVLINKLink: score += 100 // ... (etc) ... } } return score }

2. 设备端调度逻辑：双策略优化选择

核心调度逻辑实现在 pkg/device/nvidia/device.go 的 Fit() 函数中。当检测到启用了拓扑感知策略后，会根据请求的 GPU 数量切换不同的优化路径。

// File: pkg/device/nvidia/device.go
func (nv *NvidiaGPUDevices) Fit(...) {
// ...
needTopology := util.GetGPUSchedulerPolicyByPod(device.GPUSchedulerPolicy, pod) == util.GPUSchedulerPolicyTopology.String()
// ...</p><pre class="brush:php;toolbar:false;"><pre class="brush:php;toolbar:false;">    // 过滤出符合资源要求的空闲 GPU (tmpDevs)
    // ...

    if needTopology {
            if len(tmpDevs[k.Type]) > int(originReq) {
                    if originReq == 1 {
                            // 单卡任务：采用“最小破坏”策略
                            lowestDevices := computeWorstSignleCard(nodeInfo, request, tmpDevs)
                            tmpDevs[k.Type] = lowestDevices
                    } else {
                            // 多卡任务：采用“最佳匹配”策略
                            combinations := generateCombinations(request, tmpDevs)
                            combination := computeBestCombination(nodeInfo, combinations)
                            tmpDevs[k.Type] = combination
                    }
                    return true, tmpDevs, ""
            }
    }
    // ...

登录后复制

}

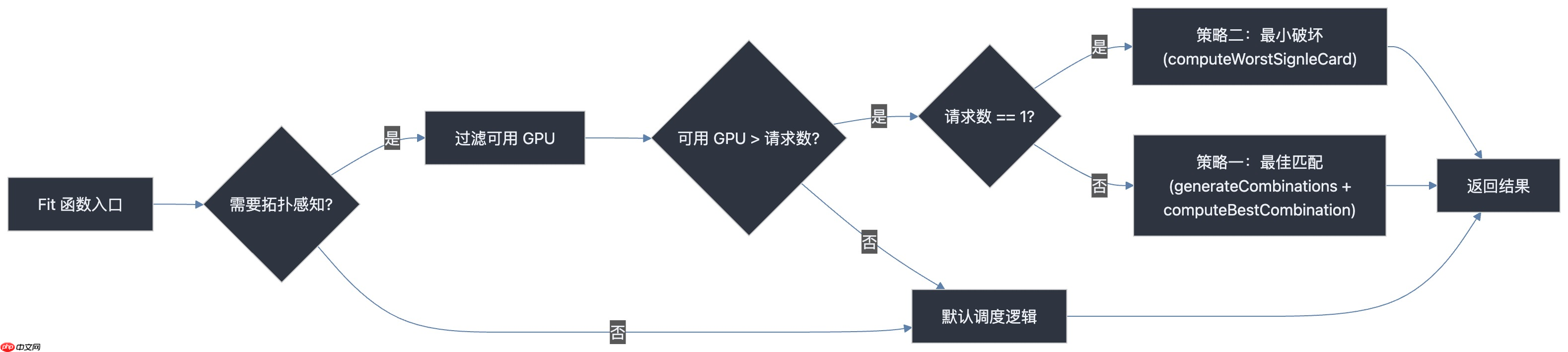

Fit 函数的整体调度流程如下图所示：
【原理解析】HAMi × NVIDIA | GPU 拓扑感知调度实现详解

度加剪辑

度加剪辑（原度咔剪辑），百度旗下AI创作工具

查看详情

策略一：多卡任务 —— “最佳匹配”优先

对于请求多个 GPU 的任务，目标是选出内部通信总分最高的设备组合。

实现方式：
- 先筛选出所有满足资源条件的空闲 GPU。
- 调用 generateCombinations 枚举所有可能的设备组合。
- 使用 computeBestCombination 遍历各组合，基于“通信分表”计算每组内所有设备对之间的分数总和。
- 返回总分最高的组合，确保任务运行在通信效率最佳的 GPU 子集上。

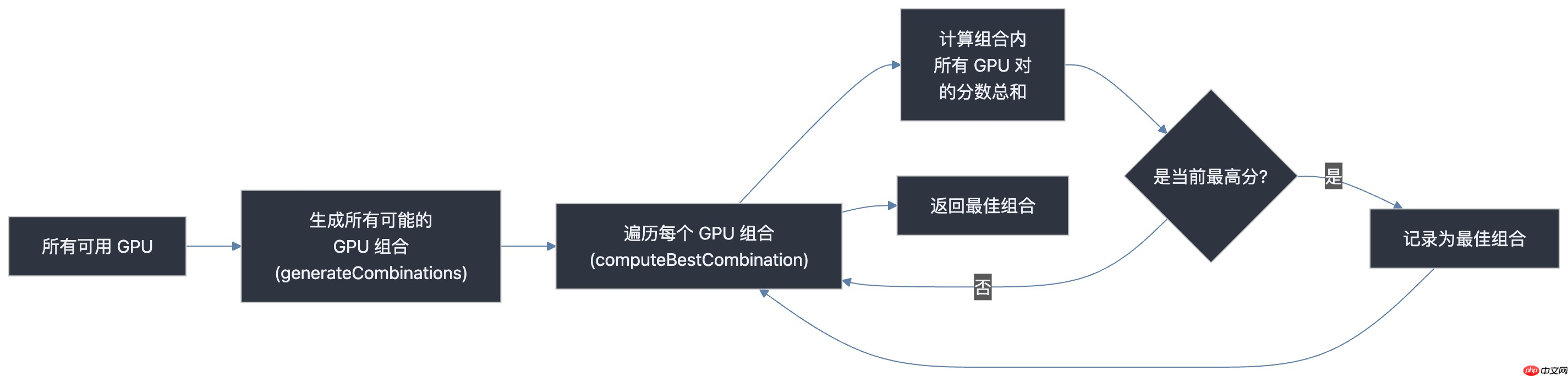

其核心逻辑示意图如下：
【原理解析】HAMi × NVIDIA | GPU 拓扑感知调度实现详解

策略二：单卡任务 —— “最小破坏”优先

对于仅申请一块 GPU 的任务，策略转为保护整体拓扑完整性，避免占用关键连接节点。

实现方式：
- 调用 computeWorstSignleCard 函数。
- 遍历所有可用 GPU，计算每张卡与其他可用卡的通信分数总和。
- 选择总分最低的 GPU，通常这类卡处于拓扑边缘位置，对其分配不会影响未来多卡任务的调度质量。

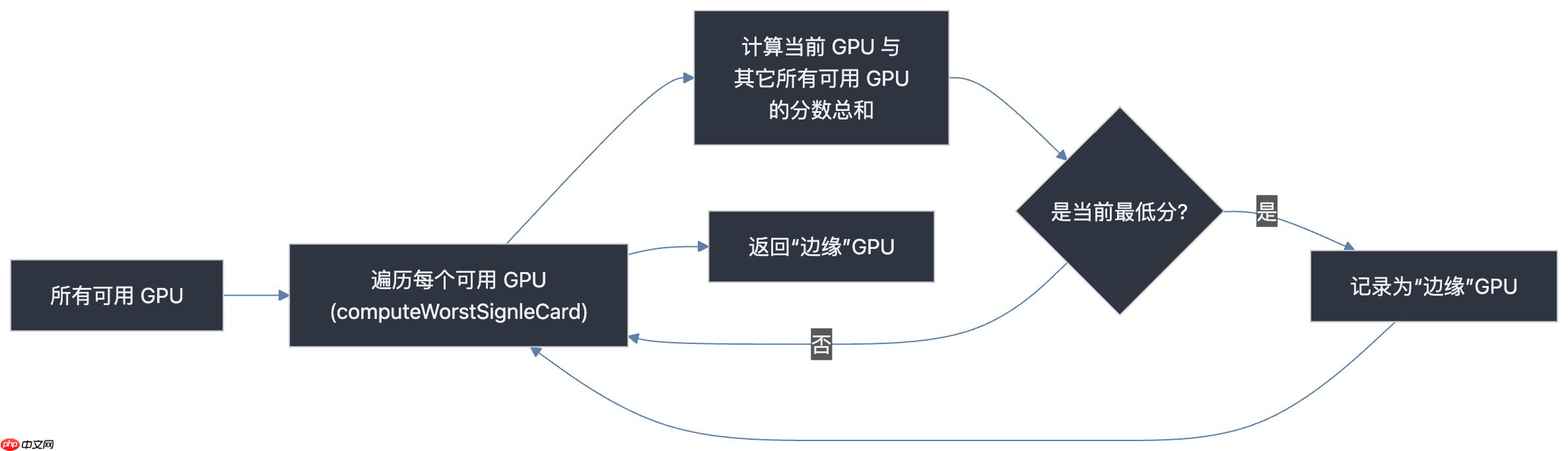

其核心逻辑示意如下：
【原理解析】HAMi × NVIDIA | GPU 拓扑感知调度实现详解

四、使用方法说明

用户只需添加一条 Annotation 即可激活拓扑感知调度功能，系统将根据请求的 GPU 数量自动应用相应策略。

apiVersion: v1
kind: Pod
metadata:
name: gpu-topology-aware-job
annotations:</p><h1>启用拓扑感知调度</h1><pre class="brush:php;toolbar:false;"><pre class="brush:php;toolbar:false;">hami.io/gpu-scheduler-policy: "topology-aware"
# 系统将自动：
# - 为多卡任务选择通信最优的 GPU 组合
# - 为单卡任务选择对拓扑影响最小的设备

登录后复制

spec: containers:

name: cuda-container image: nvidia/cuda:11.6.2-base-ubuntu20.04 command: ["sleep", "infinity"] resources: limits:

请求4个GPU

<code>nvidia.com/gpu: "4"</code></pre><h3>五、总结</h3><p>HAMi 实现的 NVIDIA GPU 拓扑感知调度，展现了清晰而前瞻的工程设计理念：<strong>以动态感知替代静态配置，以全局优化取代局部贪心</strong>。设备端集成的双策略寻优算法，在消费预先计算的“通信分数”基础上，既保障了单个任务的极致性能表现，又维护了集群资源的长期可用性与调度灵活性。这一机制为云原生环境下大规模 AI 训练与科学计算任务提供了强有力的底层支持。</p><hr /><p><strong>参考资料</strong>  </p><ul><li><strong>设计文档</strong>：NVIDIA GPU Topology Scheduler  </li><li><strong>使用文档</strong>：NVIDIA GPU 拓扑调度启用指南  </li><li><strong>相关 PRs</strong>:  <ul><li><a href="https://github.com/Project-HAMi/HAMi/pull/1018">https://github.com/Project-HAMi/HAMi/pull/1018</a>  </li><li><a href="https://github.com/Project-HAMi/HAMi/pull/1028">https://github.com/Project-HAMi/HAMi/pull/1028</a>  </li></ul></li></ul><p>再次诚挚感谢社区贡献者 @lengrongfu、@fyp711 对本特性的开发与推动！</p>
