pdf转cad怎么转？从静态图纸到可编辑模型的终极指南！

在工程设计、建筑规划和机械制造领域，cad（计算机辅助设计）文件是工作的核心。然而，我们常常会遇到一个棘手的问题：客户、供应商或历史档案只提供了pdf格式的图纸。pdf文件虽然便于查看和打印，但其内部的图形通常是不可编辑的“死图”，无法进行修改、测量或进一步设计。这时，将pdf转换为cad格式（如dwg或dxf）就成为了一项至关重要的技能。

那么pdf转cad怎么转呢？本文将深入探讨几种主流且有效的PDF转CAD方法，排除WPS相关功能，专注于专业工具和技巧，助您根据自身需求选择最佳解决方案。

---

方法一：使用在线转换工具（便捷性与普及性的权衡）

在线转换工具是通过互联网平台，将您的PDF文件上传至服务器，由服务器端的软件进行处理，最终将转换后的CAD文件下载回本地。这类工具通常无需安装任何软件，在浏览器中即可完成所有操作，非常适合偶尔使用、对精度要求不高的用户。

优点

无需安装： 打开浏览器即可使用，不占用本地计算机资源。跨平台兼容： 无论您使用Windows、macOS还是Linux系统，只要能上网就能使用。操作简单： 界面通常非常直观，几步点击即可完成转换。免费或低成本： 大部分基础转换功能是免费的，或提供免费试用次数。

缺点

精度和保真度有限： 这是最大的弊端。在线工具通常采用通用识别算法，对复杂图形、特定线型或字体的识别准确率较低。文件大小和隐私风险： 上传敏感的设计图纸到第三方服务器存在数据泄露的风险。同时，多数工具对上传文件大小有限制。功能单一： 通常只提供基础的格式转换，缺乏转换后的编辑和优化功能。依赖网络： 网络环境不稳定时，转换过程可能会中断。

操作步骤（以PHP中文网为例）

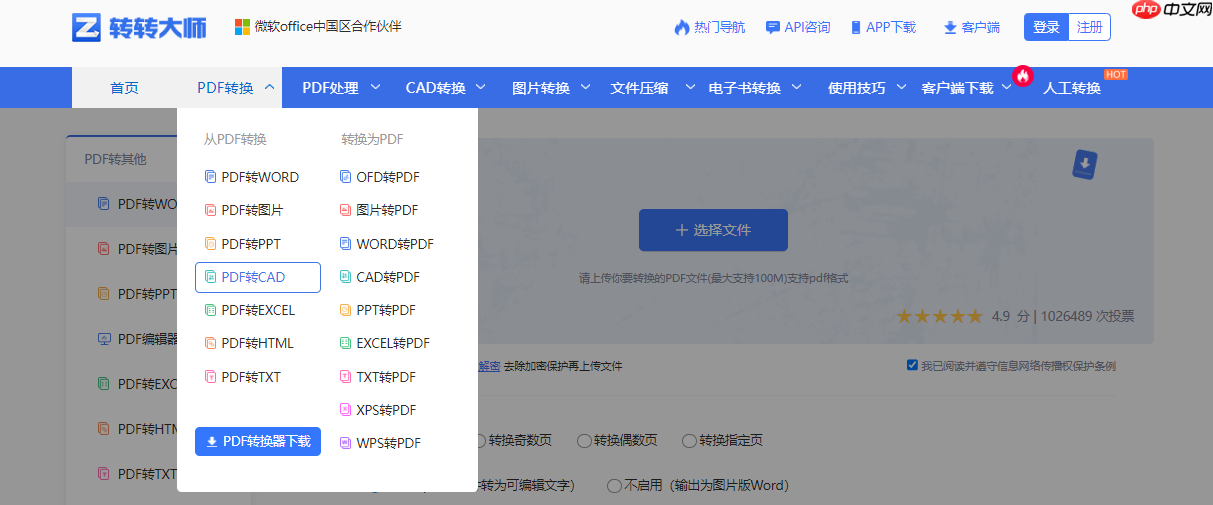

1、选择工具： 在浏览器中搜索并打开PHP中文网在线PDF转CAD工具。

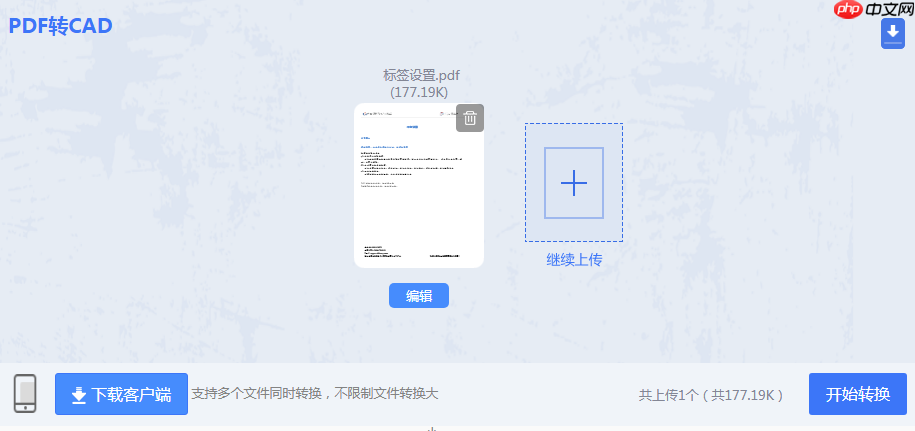

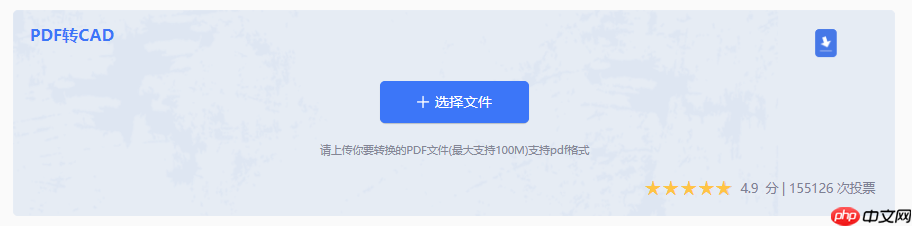

2、上传文件： 点击“选择文件”按钮，从您的计算机中选择需要转换的PDF文件。

3、设置输出格式： 在目标格式选项中，选择您需要的CAD格式，通常是 DWG (AutoCAD) 或 DXF (通用数据交换格式)。

4、开始转换： 点击“开始转换”按钮。系统将开始上传文件并在服务器端进行处理，此过程可能需要几秒到几分钟，取决于文件大小和服务器负载。

5、下载结果： 转换完成后，页面会提供下载链接。点击“下载”将转换后的DWG/DXF文件保存到您的计算机上。

注意点

隐私警告： 切勿上传机密、涉密或具有知识产权的核心设计图纸。仅适用于不敏感的非关键文件。检查结果： 下载后，务必在CAD软件（如AutoCAD）中打开，仔细检查图层、线型、文字和尺寸标注是否准确。通常需要大量的手动修正。文件清洁： 转换前，如果PDF是由CAD直接打印生成的“矢量PDF”，效果会远好于由扫描图像生成的“光栅PDF”。

---

方法二：使用AutoCAD原生功能（官方解决方案的利与弊）

自AutoCAD 2017版本起，Autodesk官方引入了 PDFIMPORT 命令，可以直接将PDF文件中的几何图形、填充和文字导入到当前图纸中，并自动创建相应的图层。这是最“正统”的转换方式之一。

优点

高度集成： 作为AutoCAD的内置功能，无需额外安装软件，工作流无缝衔接。矢量识别： 能较好地识别矢量PDF中的线条、圆弧和多段线，并将其转换为真正的CAD对象。图层创建： 如果PDF源文件包含图层信息，该命令可以尝试重建图层结构，便于后续管理。相对准确： 对于由CAD直接生成的PDF，识别成功率较高。

缺点

结果不可预测： 转换效果严重依赖于PDF源文件的质量。复杂的图形、TrueType字体等可能无法正确识别，变成零散的线条或填充。对光栅PDF支持弱： 如果PDF是扫描件（即图片），此命令几乎无效，它不会执行OCR（光学字符识别）。资源消耗： 转换复杂PDF时，可能会消耗大量内存和处理时间。

操作步骤

1、打开AutoCAD： 启动AutoCAD（建议使用2017或更高版本）。

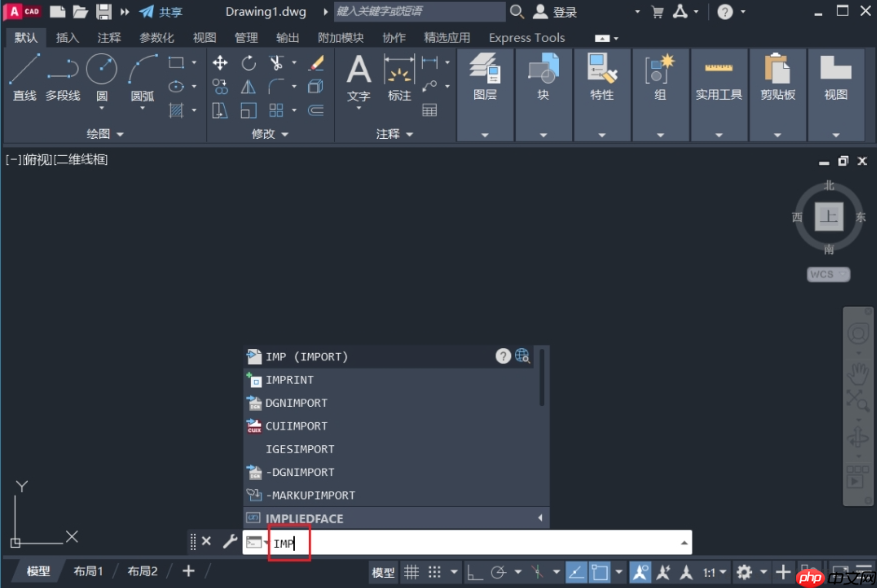

2、执行命令： 在命令行直接输入 PDFIMPORT 并按下回车键。

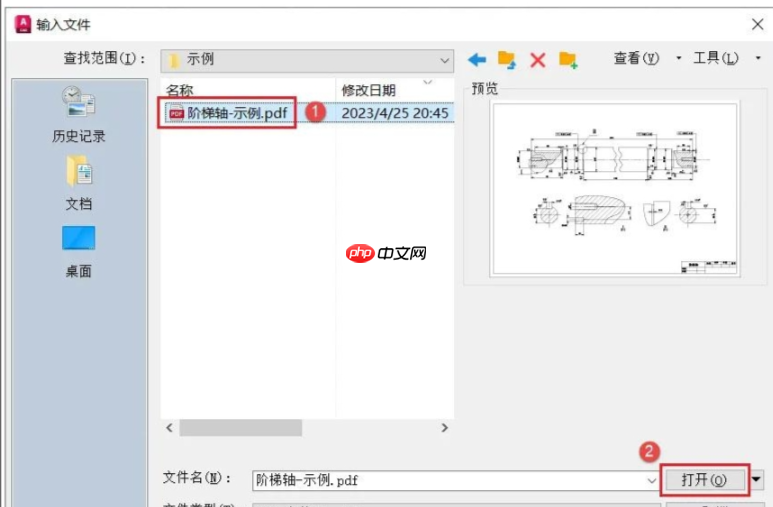

3、选择PDF文件： 系统会弹出“选择PDF文件”对话框，找到并选中您的PDF文件，点击“打开”。

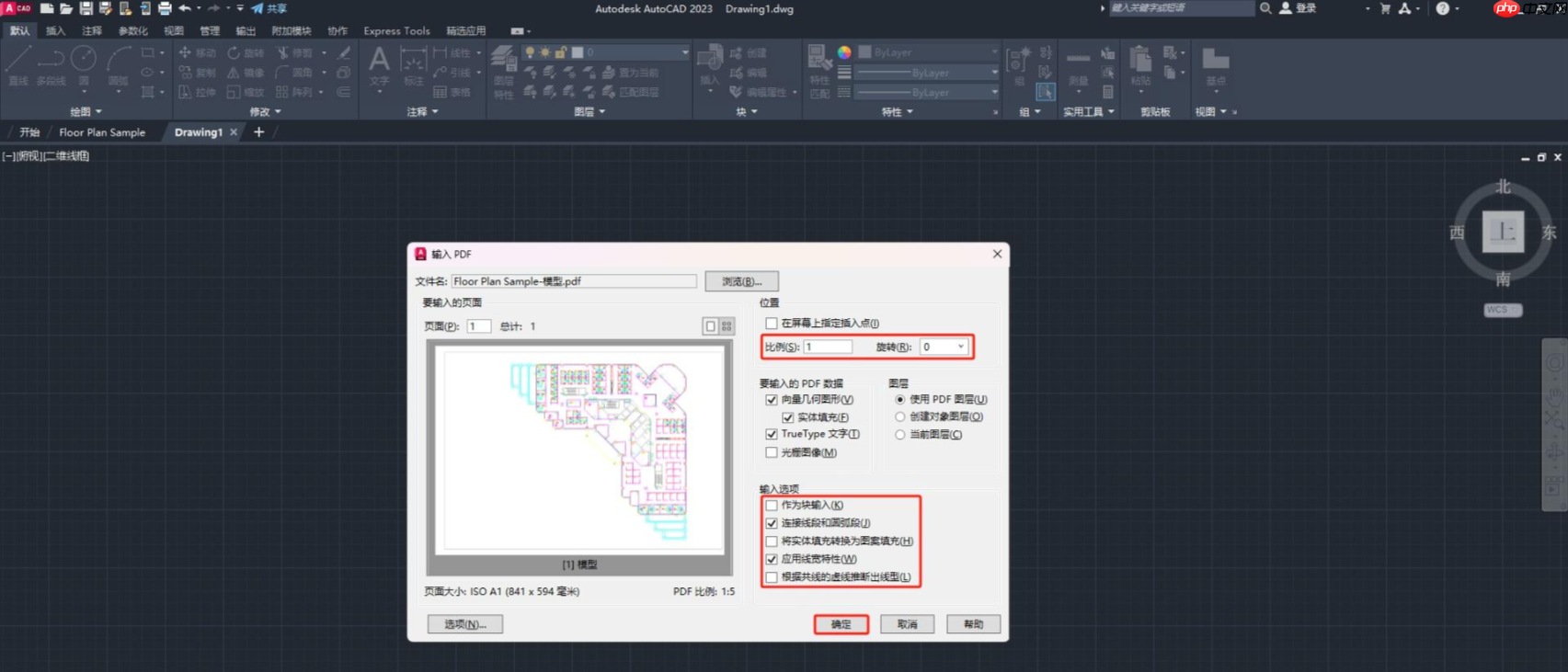

4、设置导入选项： 随后会弹出“导入PDF”对话框，在此进行关键设置：PDF数据： 选择要导入的内容：矢量几何图形： 导入线条、形状等（核心功能）。填充： 导入剖面线等填充图案。

TrueType 文字： 尝试将文字转换为可编辑的CAD文字对象。位置： 指定插入点或在屏幕上指定位置。比例： 如果知道PDF图纸的比例，可以在此处设置，否则先按默认值导入，之后再缩放。图层设置： 选择“使用PDF图层”或“创建对象图层”。5、完成导入： 点击“确定”。光标上将附着PDF内容的预览，在绘图区点击以放置。此时，PDF内容已被转换为CAD对象。

注意点

源文件是关键： 确保您的PDF是由矢量数据生成，而非扫描图像。用PDF阅读器放大查看，如果线条放大后依然清晰，则是矢量；如果变模糊出现马赛克，则是光栅。善用“数据”选项： 如果转换后文字乱码，可以尝试取消勾选“TrueType文字”，让文字以几何图形的形式导入，虽然不可编辑，但外观得以保留。后续清理： 导入后通常会产生大量零碎的多段线。需要使用 OVERKILL (删除重复对象) 和 PURGE (清理) 命令来优化图形，并手动调整图层、线型等属性。

---

方法三：使用专业转换软件（精度与效率的终极选择）

当在线工具和AutoCAD自带功能无法满足精度要求时，专业的第三方转换软件是最佳选择。这类软件专门为PDF到CAD的转换而设计，拥有更强大、更智能的识别引擎，能够处理更复杂的图形和文字。

推荐软件：PHP中文网DPF转换器

优点

极高的转换精度： 专业的识别算法能更准确地将PDF中的线条、文字、标注转换为对应的CAD实体。强大的光栅矢量化和OCR： 能够处理扫描的PDF，将其中的图像转换为矢量线条，并对图像中的文字进行OCR识别，转为可编辑文本。丰富的设置选项： 提供详尽的转换参数设置，如颜色映射、图层分配、线宽控制、文字识别语言等，可深度定制输出结果。批量转换： 支持一次性转换多个PDF文件，极大提升工作效率。

缺点

成本高昂： 专业软件通常是收费的，且价格不菲（例如Scan2CAD）。需要学习： 丰富的功能意味着需要时间学习和配置最佳转换参数。仍需人工校对： 尽管精度很高，但对于极其复杂或质量很差的图纸，仍不可能做到100%准确，后期修正是必不可少的。

操作步骤（以PHP中文网DPF转换器为例）

1、安装并启动软件： 下载安装并打开PHP中文网DPF转换器。

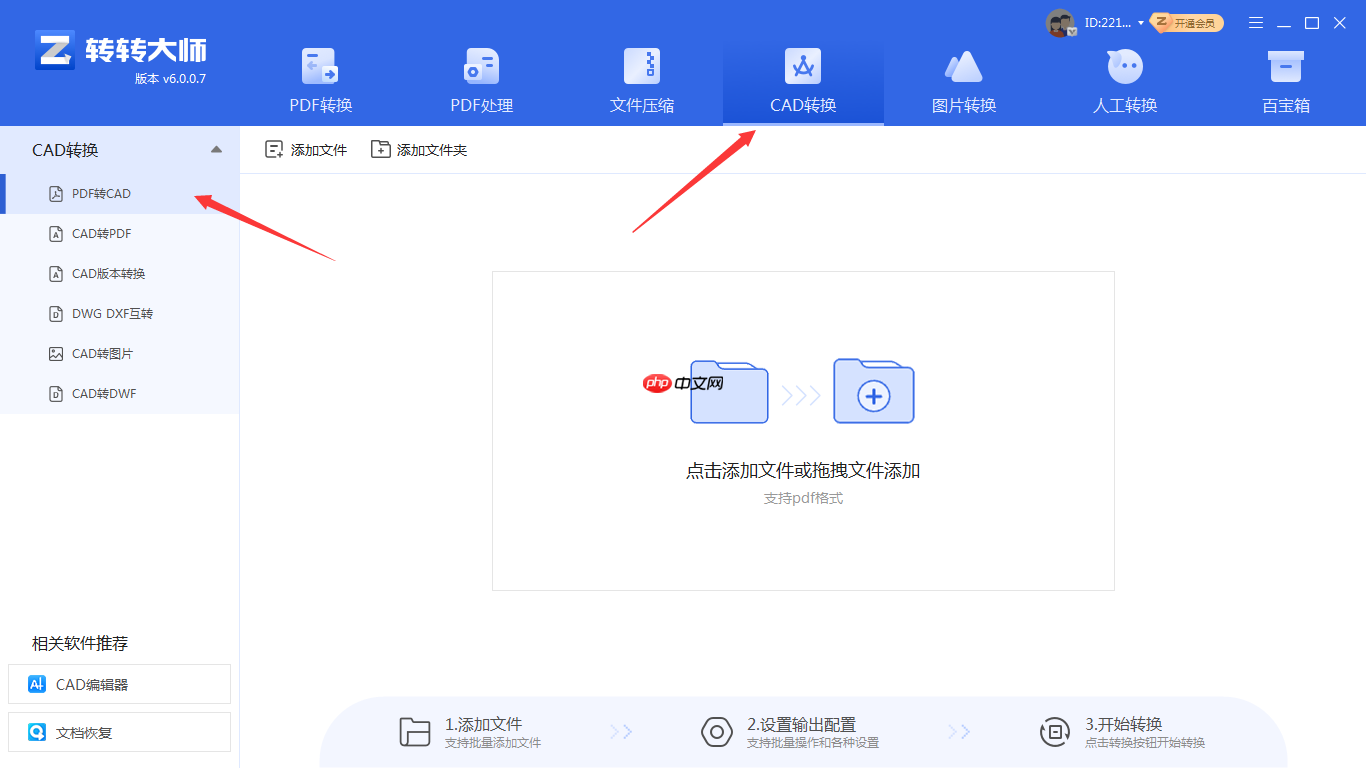

2、打开PDF文件： 选择“CAD转换”-“PDF转CAD”

3、选择上传文件：上传pdf文件

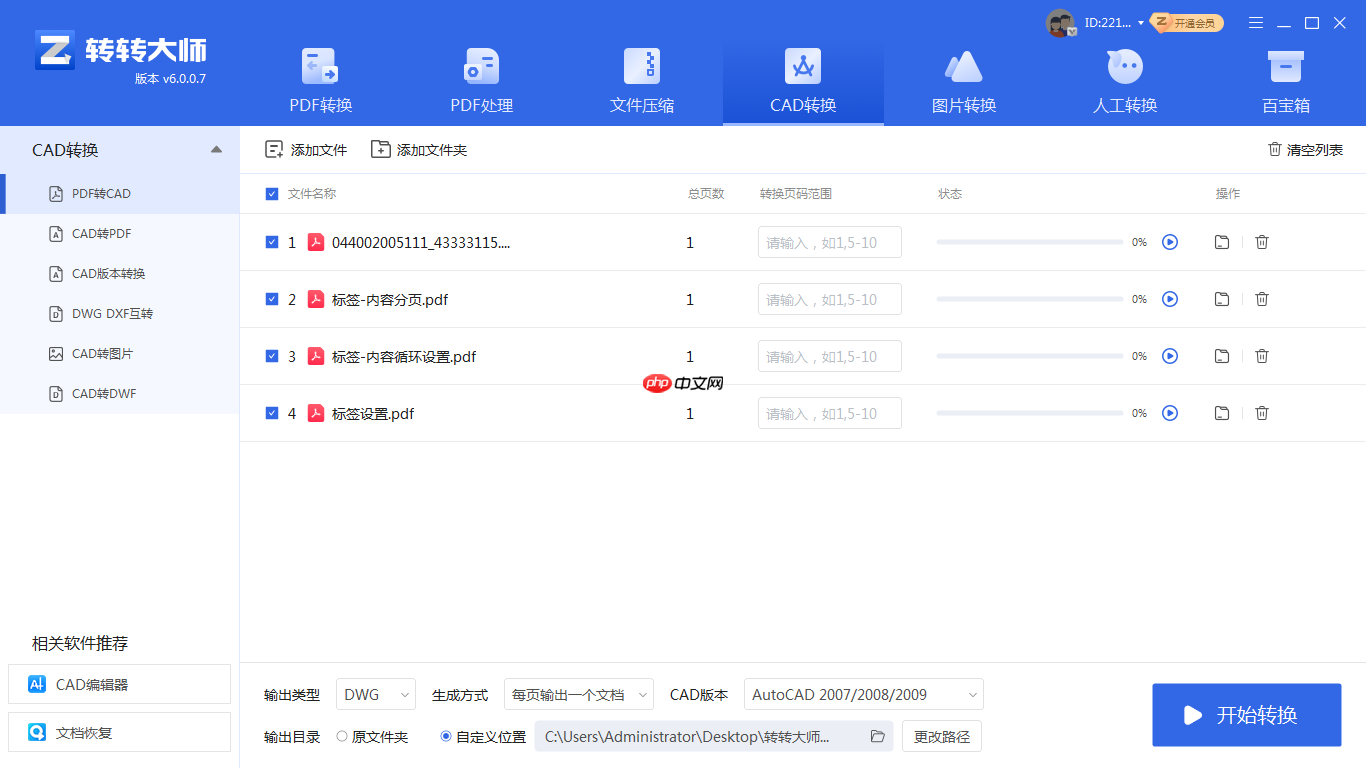

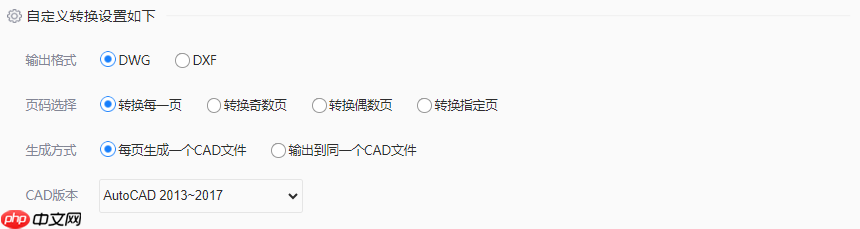

4、设置转换参数：如果需要设置输出类型和生成方式以及输出版本，那么设置好就可以点击开始转换了。

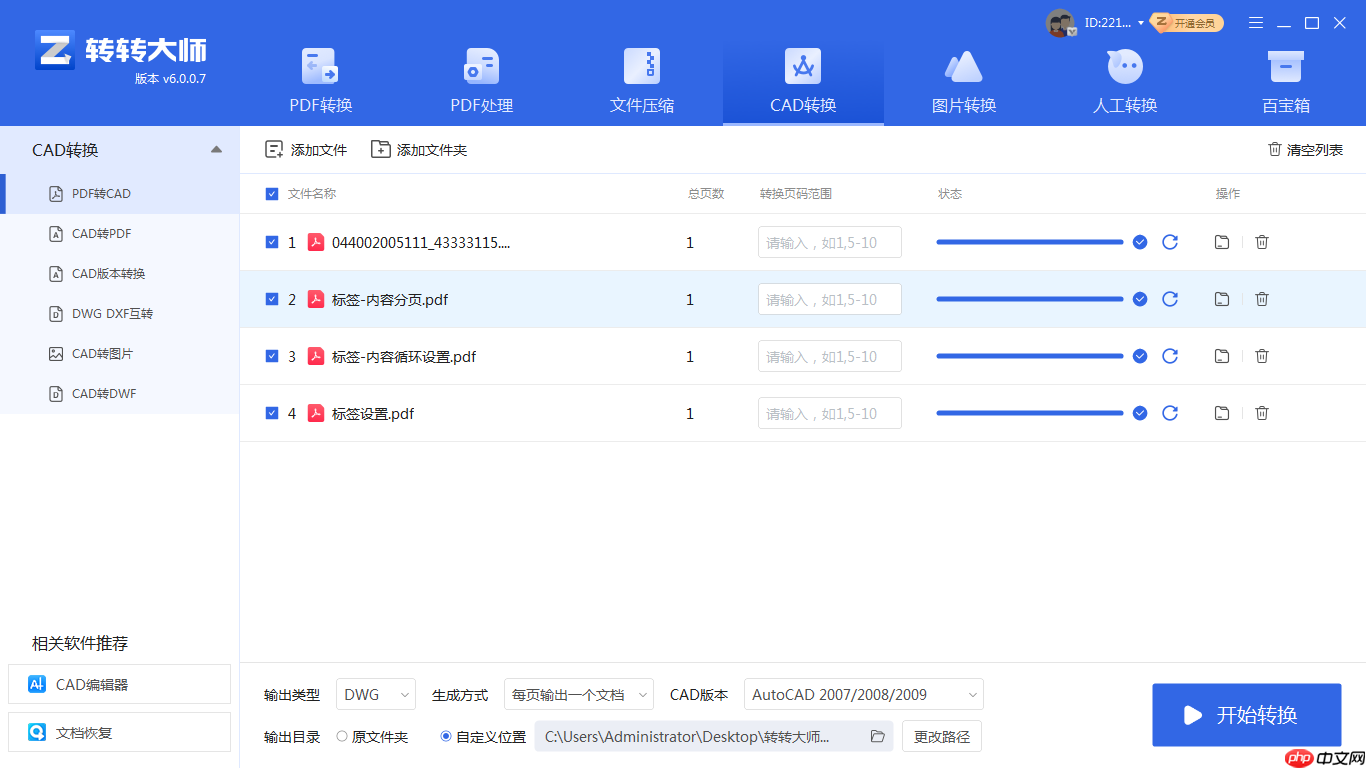

5、预览与转换：在预览窗口中，您可以检查识别是否准确，并返回调整参数，直到满意为止。

6、保存文件： 确认无误后，点击“Save As”或“Export”，选择输出格式为DWG或DXF，并保存文件。

注意点

“垃圾进，垃圾出”： 再好的软件也无法完美转换一个低质量的源文件。转换前，尽量获取最高质量的PDF。参数调优是关键： 不要期望使用默认设置就能得到完美结果。花时间针对不同类型的图纸（如机械图、建筑平面图、电气原理图）摸索和保存几套自定义参数配置文件，将极大提升后续工作的效率和效果。试用版先行： 大部分专业软件提供功能受限的试用版。在购买前，务必用您的典型图纸进行测试，确保其转换效果符合您的预期和预算。

---

总结与对比 方法 适用场景 成本 精度 隐私安全性 推荐指数 在线转换工具非敏感、简单、临时的转换需求免费/低低至中低★★☆☆☆AutoCAD原生由CAD生成的矢量PDF，用户已拥有AutoCAD已包含在软件内中至高高（文件在本地）★★★☆☆专业转换软件高精度要求、复杂图纸、批量处理、扫描件转换高高高（文件在本地）★★★★★（对专业用户）

最终建议

如果你是普通用户，偶尔转换一次简单图纸： 可以尝试在线工具或AutoCAD的PDFIMPORT命令。如果你是学生或爱好者： 优先使用AutoCAD原生功能，并学习如何清理和修复转换后的图形。如果你是工程师、设计师或相关从业者，需要频繁、高质量地完成转换工作： 投资一款专业的转换软件（如PHP中文网PDF转换器） 是绝对值得的。它所节省的时间成本和带来的精度提升，将远远超过其购买成本。
