风机盘管安装步骤详解

风机盘管是中央空调系统中常见的末端装置，主要功能是通过持续循环室内空气，并使其经过通有冷水或热水的换热盘管，实现对空气的冷却或加热，从而达到调节和保持室内温度恒定的效果。

1、 风机盘管属于空调系统的末端设备之一。

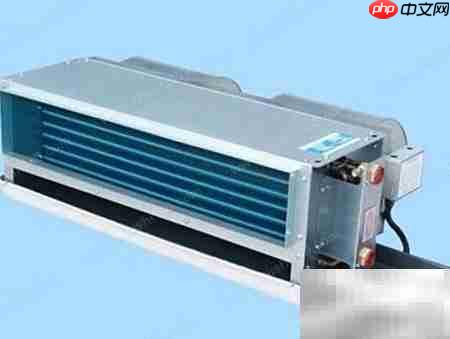

2、 作为空调系统的重要组成部分，风机盘管被广泛应用于写字楼、宾馆、医院、住宅、商业空间以及科研机构等各类建筑场所。为满足不同建筑结构与安装条件的需求，市场上推出了多种型号和安装形式的产品，如卧式暗装（带回风箱）、卧式明装、立式暗装、立式明装、卡式四面出风、卡式双面出风以及壁挂式等，适应多样化的空间布局与装饰需求。机组核心部件主要包括低噪声风机和高效换热盘管。运行时，室内空气被不断吸入并流经冷/热水盘管进行热交换，完成降温或升温后重新送入房间，实现温控目标。该设备具有结构紧凑、噪音低、控温精确等特点，已成为现代建筑中央空调系统中不可或缺的关键组件。

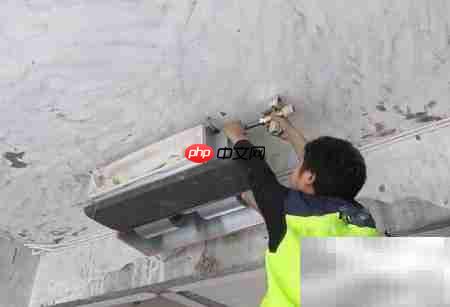

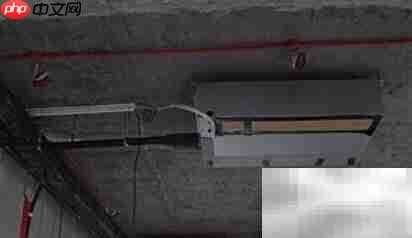

3、 通常情况下，风机盘管安装于房间吊顶内部，且吊顶需设置可开启的检修口，以便后期对整机进行拆卸与维护作业。设备应使用独立的支吊架进行固定，确保安装稳固且便于拆装。支吊架可选用普通型或带减振功能的类型，具体根据设计规范和现场要求确定。

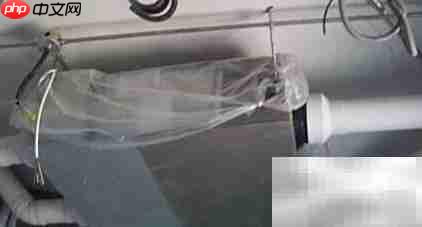

4、 在连接送风口或回风口（或风管）时，建议采用帆布或铝箔材质的软管进行柔性连接，以减少振动传递并提高安装灵活性。此类软管的长度宜控制在150至250毫米范围内，过长可能影响气流稳定性，过短则难以发挥减振作用。

灵机语音

灵机语音

56

查看详情

5、 是否配置回风箱以及是否在回风口加装过滤网，均应依据工程设计文件执行。若设计未设回风箱，则回风口直接开设于吊顶上，利用吊顶内部空间作为回风通道；若设计包含回风箱，则需通过风管将吊顶上的回风口与回风箱连接，形成定向、可控的回风路径，有助于提升气流组织效率。

6、 常见的风机盘管类型主要有卧式明装、卧式暗装和立式明装等。其中，卧式明装适用于无吊顶但层高较高的空间，安装便捷，检修方便；立式明装多用于无吊顶且空间高度有限的区域，但由于其送风范围较小、外观不够美观，实际应用相对较少；而卧式暗装通常与吊顶配合使用，不仅运行平稳、送风均匀，还能保持室内整体美观性。合理选择安装方式和位置，对空调系统的运行效果和用户体验有着直接影响。为了保障中央空调系统长期高效稳定运行，必须重视风机盘管的日常维护与定期保养工作，及时清洗过滤网、检查风机与电机运行状态，不仅能延长设备使用寿命，还可显著提高换热性能和室内空气质量，因此不可忽视其维护管理的重要性。
