类图在软件开发中扮演着关键角色，能够直观呈现设计者对问题域的理解与设计思路，体现系统的核心架构理念。借助类图，可以清晰地展示系统中各类之间的结构关系与交互方式。本文将指导如何利用enterprise architect工具绘制类图，助力开发者更高效地完成系统建模与设计工作。
1、 在创建域模型时，首先选择“New Model from Pattern”选项，随后在模板列表中选择Domain Model，点击确认即可完成域模型的初始化设置。

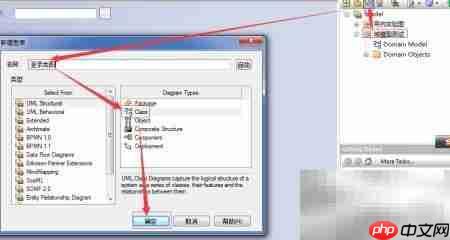

2、 接下来创建类图：在已建立的域模型下选择“新建图表”，将图表命名为“登录类图”，类型选择为Class，完成后点击确定按钮。

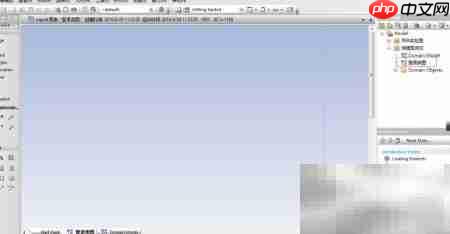

3、 双击刚刚创建的类图图标，进入编辑界面，准备开始绘图操作。
4、 从工具栏中拖拽一个类元素到画布上，并将其名称修改为User。

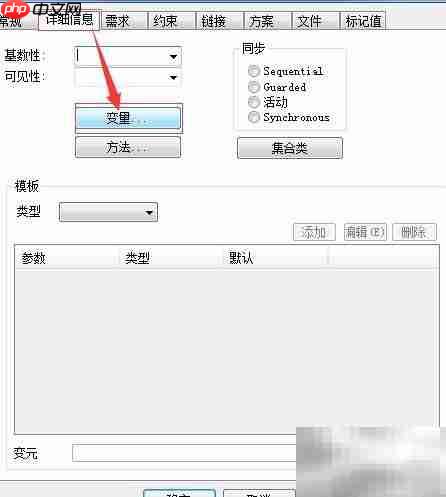

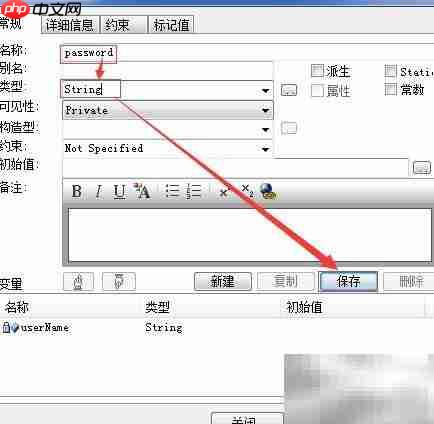

5、 双击User类打开属性面板，在详细信息区域切换至变量（Attributes）选项卡，进入User Attributes界面，根据需求为User类添加相应的成员变量。

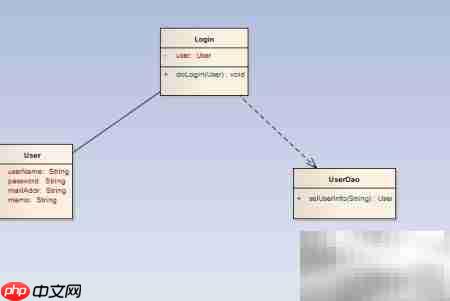

6、 继续创建Login类和UserDao类，并分别为这两个类定义所需的属性和方法，同时明确它们之间的关联关系。User类与Login类之间建立关联，表示用户在发起登录请求时，会将封装好的用户数据传递给Login类进行处理。而Login类在执行验证逻辑时，需调用UserDao类来访问数据库中的用户信息，因此Login类对UserDao类存在依赖关系。这种设计模式有效实现了职责分离，增强了模块间的低耦合性，使系统更易于维护和扩展，同时也清晰展现了各组件在登录流程中的协作机制。
以上就是Enterprise Architect类图绘制指南的详细内容，更多请关注php中文网其它相关文章！
