本文旨在介绍如何利用enterprise architect完成序列图的绘制，为建模人员提供实用的操作指导。选择该主题的原因在于，enterprise architect作为一款功能强大的uml建模工具，在系统设计领域拥有广泛的用户基础。而序列图作为一种重要的动态建模手段，能够直观呈现对象间的交互流程，帮助开发团队理清调用逻辑与消息顺序，是软件设计过程中不可或缺的一环。通过序列图，开发者可以更清晰地把握业务流程，提升代码实现的准确性与系统的可靠性，因此熟练掌握其绘制方法具有较强的现实应用价值。
1、 打开Enterprise Architect应用程序，进入UML建模环境，开始准备创建序列图。

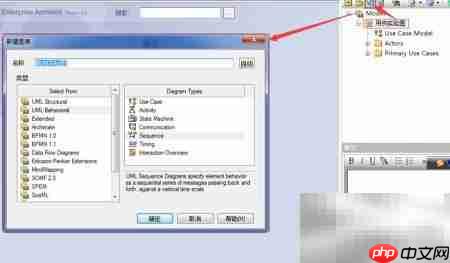

2、 在项目浏览器中选中相关用例图后，点击“New Diagram”按钮，系统将弹出新建图表对话框。

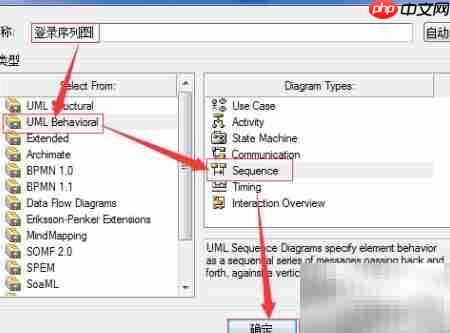

3、 在名称栏输入“登录序列图”，然后从UML行为图类型中选择“Sequence Diagram”，确认后点击确定，即可成功创建新的序列图。
4、 图表创建完成后，双击该序列图节点，即可进入编辑界面进行图形绘制与配置。

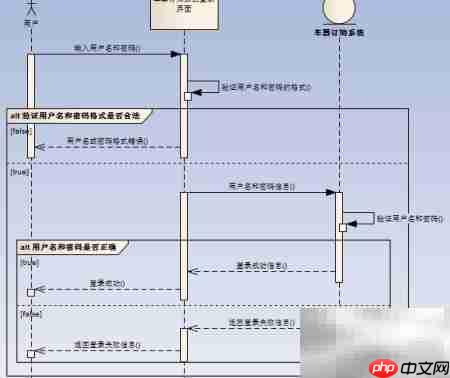

5、 以用户登录虚拟车票预订系统为例，说明系统内各组件之间的交互流程。该案例基于模拟场景构建，重点在于展示登录过程中涉及的对象及消息传递顺序。
6、 绘制过程中，注意返回消息应使用虚线箭头表示，只需在消息属性中勾选“Is Return”选项即可自动生成相应样式。

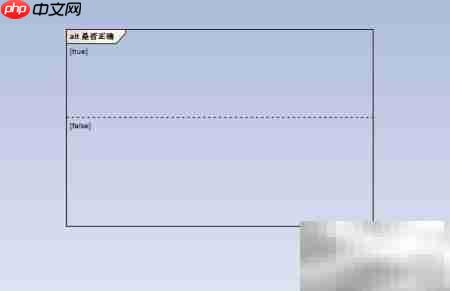

7、 此外，还可使用Fragment（交互片段）来表达条件控制逻辑，类似于编程中的if-else结构。需设置片段类型及其执行条件，配置完成后即可在图中体现分支行为，具体效果如下图所示。
