在系统运行期间，嵌入式设备常常需要根据实际工况动态调整参数，并确保这些配置在断电后不会丢失。为了实现这一功能，dsp28335可通过i2c总线外扩eeprom芯片，将关键参数长期保存，从而提升系统的可靠性与稳定性。

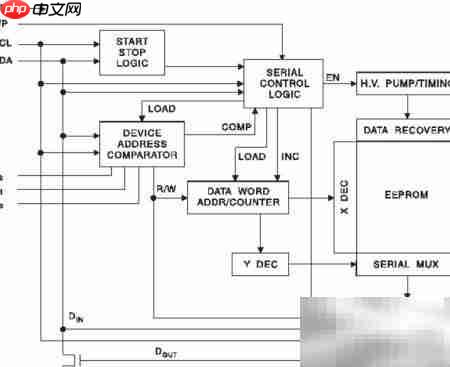

1、 在DSP28335控制板上外接EEPROM，选用型号为AT24C08的存储芯片。该芯片的引脚连接方式和工作原理依据其数据手册进行设计，具体电路结构及引脚定义如下图所示。

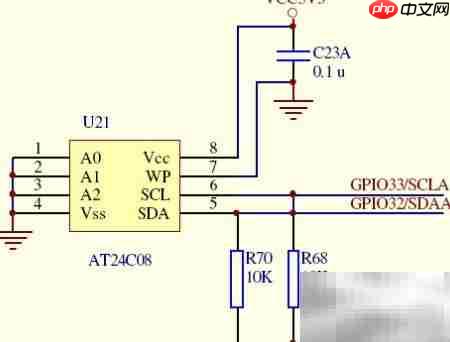

2、 AT24C08在控制板原理图中的实际连接方式如图所示。
3、 需特别注意原理图中器件地址的设置方式：A0、A1、A2引脚均接地（也可配置为高电平），因此设备地址为1010000X，其中最低位由读写操作决定（写为0，读为1）。
4、 I2C通信的基本逻辑包括起始信号、数据发送、数据接收以及终止信号等核心环节，是实现主从设备间可靠通信的基础。

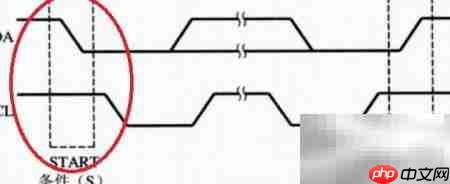

5、 进行I2C数据传输时，必须首先发送起始信号，随后才能开始数据交互。起始条件的定义及其对应的程序实现如下所示。

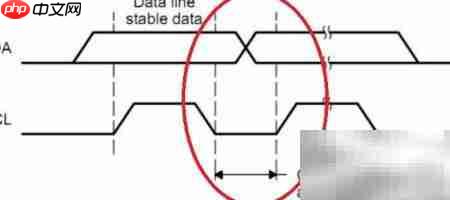

6、 第二步：当I2C通信启动后，要求在SCL时钟线为高电平时，SDA数据线上的电平必须保持稳定；只有当SCL处于低电平时，才允许改变SDA的状态。例如，下图代码在SCL为低时更新SDA电平，将数据写入EEPROM，严格遵循I2C协议对数据有效性的要求。

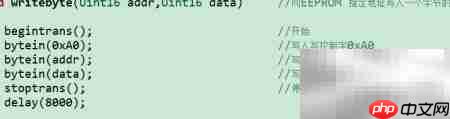

7、 实现单字节数据写入EEPROM指定存储单元的操作流程。
8、 第二步延续：需连续两次执行单字节读取操作，以验证写入数据的正确性。
9、 第三步：完成通信后需发出终止信号，结束当前I2C会话。终止条件及其对应代码实现如下图所示。
10、 定义一个包含三个变量的全局参数数组，在系统首次启动时，从EEPROM中读取并加载之前保存的参数值，实现掉电记忆功能。

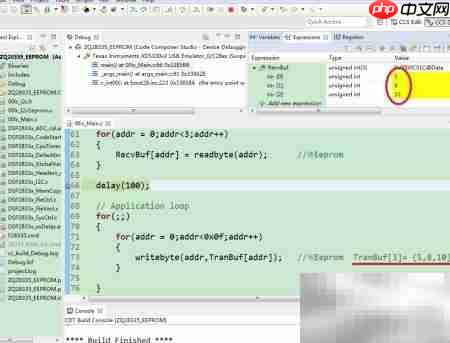

11、 系统运行过程中，将TranBuf数组中的三项数据写入EEPROM。断电重启后，当程序执行到光标所在位置时，读取到的EEPROM内容已更新为最新保存的参数值，表明持久化存储成功。
以上就是DSP28335 EEPROM数据读写的详细内容，更多请关注php中文网其它相关文章！
