HTML5 canvas基本绘图之绘制曲线

黄舟

发布时间：2018-05-14 11:03:22

5135人浏览过

来源于php中文网

原创

是html5中新增的标签，用于绘制图形，实际上，这个标签和其他的标签一样，其特殊之处在于该标签可以获取一个canvasrenderingcontext2d对象，我们可以通过javascript脚本来控制该对象进行绘图。
只是一个绘制图形的容器，除了id、class、style等属性外，还有height和width属性。在

var canvas = document.getElementById("canvas");

    var context = canvas.getContext("2d");



    context.strokeStyle = "#F22D0D";

    context.lineWidth = "2";

    //绘制圆

    context.beginPath();

    context.arc(100,100,40,0,2*Math.PI);

    context.stroke();



    //绘制半圆

    context.beginPath();

    context.arc(200,100,40,0,Math.PI);

    context.stroke();



    //绘制半圆,逆时针

    context.beginPath();

    context.arc(300,100,40,0,Math.PI,true);

    context.stroke();



    //绘制封闭半圆

    context.beginPath();

    context.arc(400,100,40,0,Math.PI);

    context.closePath();

    context.stroke();

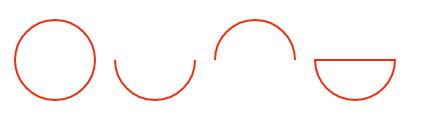

效果如下：

HTML5 canvas基本绘图之绘制曲线

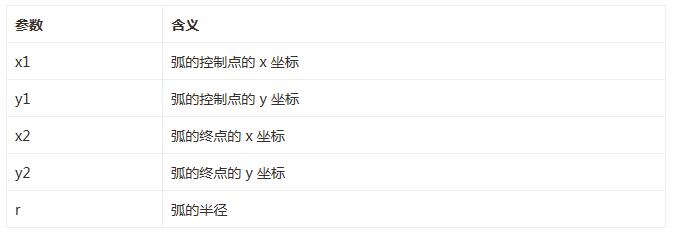

•context.arcTo(x1,y1,x2,y2,r); 在画布上创建介于两个切线之间的弧/曲线。接收的参数含义：

这里需要注意的是arcTo函数绘制的曲线的起始点需要通过moveTo(）函数来设置，下面利用arcTo函数绘制一个圆角矩形：

function createRoundRect(context , x1 , y1 , width , height , radius)

        {

            // 移动到左上角

            context.moveTo(x1 + radius , y1);

            // 添加一条连接到右上角的线段

            context.lineTo(x1 + width - radius, y1);

            // 添加一段圆弧

            context.arcTo(x1 + width , y1, x1 + width, y1 + radius, radius);

            // 添加一条连接到右下角的线段

            context.lineTo(x1 + width, y1 + height - radius);

            // 添加一段圆弧

            context.arcTo(x1 + width, y1 + height , x1 + width - radius, y1 + height , radius);

            // 添加一条连接到左下角的线段

            context.lineTo(x1 + radius, y1 + height);

            // 添加一段圆弧

            context.arcTo(x1, y1 + height , x1 , y1 + height - radius , radius);

            // 添加一条连接到左上角的线段

            context.lineTo(x1 , y1 + radius);

            // 添加一段圆弧

            context.arcTo(x1 , y1 , x1 + radius , y1 , radius);

            context.closePath();

        }

        // 获取canvas元素对应的DOM对象

        var canvas = document.getElementById('mc');

        // 获取在canvas上绘图的CanvasRenderingContext2D对象

        var context = canvas.getContext('2d');

        context.lineWidth = 3;

        context.strokeStyle = "#F9230B";

        createRoundRect(context , 30 , 30 , 400 , 200 , 50);

        context.stroke();

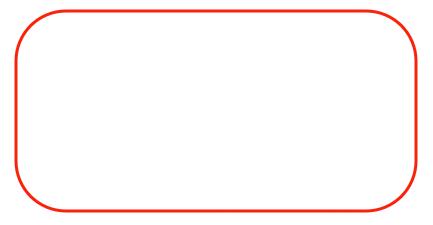

效果如下：

HTML5 canvas基本绘图之绘制曲线

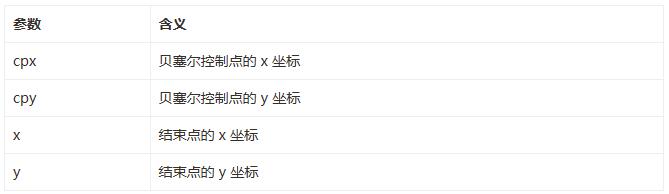

•context.quadraticCurveTo(cpx,cpy,x,y);绘制二次贝塞曲线，参数含义如下：

曲线的开始点是当前路径中最后一个点。如果路径不存在，那么请使用 beginPath() 和 moveTo() 方法来定义开始点。

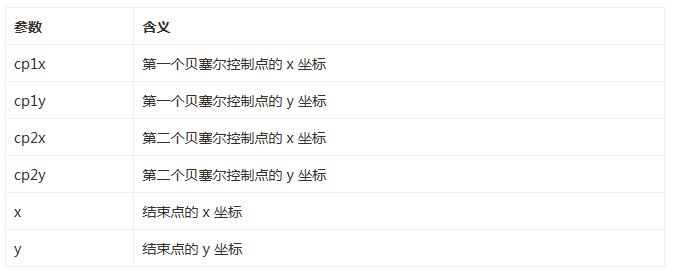

•context.bezierCurveTo(cp1x,cp1y,cp2x,cp2y,x,y); 绘制三次贝塞尔曲线，参数如下：
HTML5 canvas基本绘图之绘制曲线
