ht for web作为逻辑拓扑图形组件自身没有gis功能，但可以与各种gis引擎即其客户端组件进行融合，各取所长实现逻辑拓扑和物理拓扑的无缝融合，本章将具体介绍ht for web与开发免费的openlayers地图结合应用的关键技术点，该文介绍的结合的原理，其实还可推广到与arcgis、百度地图以及googlemap等众多gis地图引擎融合的解决方案。

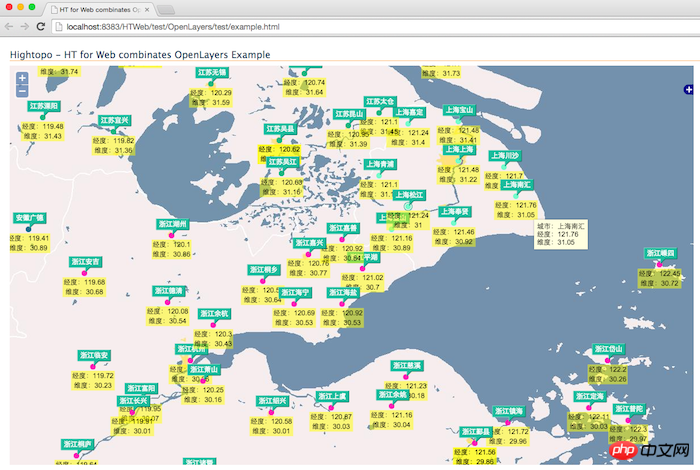

以上抓图为本文介绍的例子最终运行效果，接下来我们一步步来实现，首选显示地图信息需要有城市经纬度数据，搜索了下感谢此篇博客提供的数据。这么大量的数据我采用的是《HT图形组件设计之道（四）》中介绍的getRawText函数方式，有了数据之后剩下就是呈现的问题了，我们需要将HT的GraphView组件与OpenLayers的map地图组件叠加在一起，也就是OpenLayers的tile地图图片在下方，GraphView的组件在上方，由于GraphView默认是透明的，因此非图元部分用户可穿透看到地图内容。找到合适的组件插入位置是头疼的事情，ArcGIS、百度地图包括GoogleMap几乎每个不同的GIS组件都需要尝试一番才能找到合适的插入位置，其他GIS引擎组件的整合以后章节再介绍，本文我们关注的OpenLayers的插入方式为map.viewPortp.appendChild(graphView.getView())。
HT和OpenLayers组件叠加在一起之后，剩下就是拓扑里面图元的摆放位置与经纬度结合的问题，常规网络拓扑图中存储在ht.Node图元的position是逻辑位置，和经纬度没有任何关系，因此在GIS应用中我们需要根据图元的经纬度信息换算出position的屏幕逻辑坐标信息，如果你知道投影算法也可以自己提供函数处理，但所有GIS组件都提供了类似的API函数供调用，当然这部分也没有标准化，不同的GIS组件需要调用的API都有差异，但基本原理是一致的，对于OpenLayers我们通过map.getPixelFromLonLat(data.lonLat)可以将经纬度信息转换成屏幕像素逻辑坐标，也就是ht.Node需要的position坐标信息。
细心的同学会想到转换是双向的，有可能用户需要拖动图元节点改变其经纬度信息，这时候我们就需要另外一个方向函数，即根据屏幕逻辑坐标转换成当前坐标对应的经纬度，在OpenLayers中我们通过map.getLonLatFromPixel(new OpenLayers.Pixel(x, y));可以搞定。
立即学习“前端免费学习笔记（深入）”；
显示搞定后剩下就是交互的问题了，HT自己有套交互体系，OpenLayers也需要地图漫游和缩放的交互，两者如何结合呢？如果能保留住两者的功能那就最好了，答案时肯定的，我们只需要添加mousedown或touchstart事件监听，如果graphView.getDataAt(e)选中了图元我们就通过e.stopPropagation();停止事件的传播，这样map地图就不会响应，这时候HT接管了交互，如果没有选中图元则map接管地图操作的交互。
以上交互设计似乎很完美了，结果运行时发现了几处折腾了我很久才找到解决方案的坑：
设置map.events.fallThrough = true;否则map不会将事件透传到HT的GraphView组件
graphView.getView().style.zIndex = 999; 需要指定一定的zIndex否则会被遮挡
graphView.getView().className = ‘olScrollable’; 否则滚轮不会响应地图缩放
设置ht.Default.baseZIndex: 1000 否则ToolTip会被遮挡
为了让这个例子用户体验更友好，我还用心折腾了些技术点供参考：
采用开源免费的llllll.li/randomColor/随机颜色类库，该类库还有很多非常棒的颜色获取函数，我只是简单的为每个省份显示不一样的颜色
重载了isVisible、isNoteVisible和isLabelVisible仅在缩放达到一定级别才显示更详细的内容，否则缩小时所有城市信息都显示完全无法查看，多少也能提高显示性能
function init(){
graphView = new ht.graph.GraphView();
var view = graphView.getView();
map = new OpenLayers.Map("map");
var ol_wms = new OpenLayers.Layer.WMS(
"OpenLayers WMS",
"http://vmap0.tiles.osgeo.org/wms/vmap0",
{layers: "basic"}
);
map.addLayers([ol_wms]);
map.addControl(new OpenLayers.Control.LayerSwitcher());
map.zoomToMaxExtent();
map.events.fallThrough = true;
map.zoomToProxy = map.zoomTo;
map.zoomTo = function (zoom,xy){
view.style.opacity = 0;
map.zoomToProxy(zoom, xy);
console.log(zoom);
};
map.events.register("movestart", this, function() {
});
map.events.register("move", this, function() {
});
map.events.register("moveend", this, function() {
view.style.opacity = 1;
reset();
});
graphView.getView().className = 'olScrollable';
graphView.setScrollBarVisible(false);
graphView.setAutoScrollZone(-1);
graphView.handleScroll = function(){};
graphView.handlePinch = function(){};
graphView.mi(function(e){
if(e.kind === 'endMove'){
graphView.sm().each(function(data){
if(data instanceof ht.Node){
var position = data.getPosition(),
x = position.x + graphView.tx(),
y = position.y + graphView.ty();
data.lonLat = map.getLonLatFromPixel(new OpenLayers.Pixel(x, y));
}
});
}
});
graphView.enableToolTip();
graphView.getToolTip = function(event){
var data = this.getDataAt(event);
if(data){
return '城市：' + data.s('note') + '
经度：' + data.lonLat.lon + '
维度：' + data.lonLat.lat;
}
return null;
};
graphView.isVisible = function(data){
return map.zoom > 1 || this.isSelected(data);
};
graphView.isNoteVisible = function(data){
return map.zoom > 6 || this.isSelected(data);
};
graphView.getLabel = function(data){
return '经度：' + data.lonLat.lon + '\n维度：' + data.lonLat.lat;
};
graphView.isLabelVisible = function(data){
return map.zoom > 7 || this.isSelected(data);
};
view.addEventListener("ontouchend" in document ? 'touchstart' : 'mousedown', function(e){
var data = graphView.getDataAt(e);
if(data || e.metaKey || e.ctrlKey){
e.stopPropagation();
}
}, false);
view.style.position = 'absolute';
view.style.top = '0';
view.style.left = '0';
view.style.right = '0';
view.style.bottom = '0';
view.style.zIndex = 999;
map.viewPortp.appendChild(view);
var color = randomColor();
lines = china.split('\n');
for(var i=0; i
