canvas中线段的端点与连接点详解

        在canvas中，线段也是路径中的一种，被称之为线性路径。在canvas中绘制线性路径主要用到moveto(x,y)、lineto(x,y)和stroke()几个方法，让我们来回忆下线宽的用法。

function drawLine(){
    cxt.lineWidth = 3;
    cxt.moveTo(10, 10);
    cxt.lineTo(120, 100);
    cxt.stroke();
}

上面的代码我们就可以绘制一条宽度为3像素的线段。

上一章我们还提到线宽与像素边界的内容主要为：
如果你在某2个像素的边界处绘制一条1像素宽的线段，那么该线段实际会占据2个像素的宽度；

因为当你在像素边界处绘制一条1像素宽度的垂直线段时，canvas的绘图环境对象会试着将半个像素画在边界中线的右边，将另外半个像素画在边界中线的左边。

然而，在一个整像素的范围内绘制半个像素宽的线段是不可能的，所以在左右两个方向上的半个像素都被扩展为1个像素。（具体内容可参考第三章内容）；

今天这章内容我们用来看看线段的其它属性 lineCap，lineJoin。

 线段的端点（lineCap）

在绘制线段时，你可以控制线段的端点，也就是 “线帽” （lineCap）的样子，在Canvas的绘图环境对象中，控制线段端点的属性正好也叫作lineCap。
线段端点的样式有三个值，分别是butt, roundm, square， 默认是为butt； round与square 都会给线段的端点画上一顶帽子。

• butt：线段端点的默认样式

• round：在端点处添加一个半圆，其半径是线宽的一半。

• square: 在端点处添加一个矩形，长度与线宽一致，宽度是线宽的一半。

看到这里貌似我们也看不出什么名堂。那我们就先绘制出来，你就会瞬间明白了。要不怎么都说要数据可视化呢！

function lineCap(){
    cxt.lineWidth = 20;
    cxt.strokeStyle = '#16a085';

    cxt.beginPath();
    cxt.lineCap = 'butt';
    cxt.moveTo(20, 20);
    cxt.lineTo(300, 20);
    cxt.stroke();

    cxt.beginPath();
    cxt.lineCap = 'round';
    cxt.moveTo(20, 100);
    cxt.lineTo(300, 100);
    cxt.stroke();

    cxt.beginPath();
    cxt.lineCap = 'square';
    cxt.moveTo(20, 180);
    cxt.lineTo(300, 180);
    cxt.stroke();
}

看到上面的图片是不是瞬间就知道了lineCap的属性值的样式，是不是也感受到了可视化的魅力。

线段的连接点（lineJoin）

在绘制线段或者矩形时，我们可以控制两条线段连接处的拐点，也就是线段的连接点。
在canvas绘图环境中线段的连接点是由 lineJoin属性控制的。
lineJoin属性也有三个值分别为： round, bevel, miter，默认是miter。

造点AI

夸克 · 造点AI

325

查看详情

• round：额外填充一个圆弧，圆弧为两条线段拐角的外边缘的点用圆弧连接而成，

• bevel：额外填充一个三角形，三角形为两条线段拐角的外边缘的点用直线连接而成。

• miter：额外填充一个多边形，多边形为两条线段拐角外边缘的延长线的交点形成。

同样我们绘制出来看一下

function lineCap(){
    cxt.lineWidth = 20;
    cxt.strokeStyle = '#16a085';

    cxt.beginPath();
    cxt.lineJoin = 'round';
    cxt.moveTo(20, 20);
    cxt.lineTo(300, 20);
    cxt.lineTo(300, 60);
    cxt.stroke();

    cxt.beginPath();
    cxt.lineJoin = 'bevel';
    cxt.moveTo(20, 100);
    cxt.lineTo(300, 100);
    cxt.lineTo(300, 140);
    cxt.stroke();

    cxt.beginPath();
    cxt.lineJoin = 'miter';
    cxt.moveTo(20, 180);
    cxt.lineTo(300, 180);
    cxt.lineTo(300, 220);
    cxt.stroke();
}

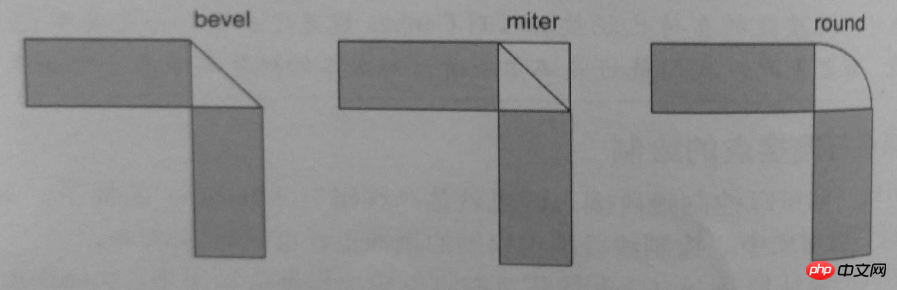

我们再来看看线段连接点的具体构建方式

提示

当我们使用miter样式来绘制线段的连接点时，我们还可以指定一个miterLimit属性
miterLimit: 表示斜接线（miter）的长度与二分之一线宽的比值；

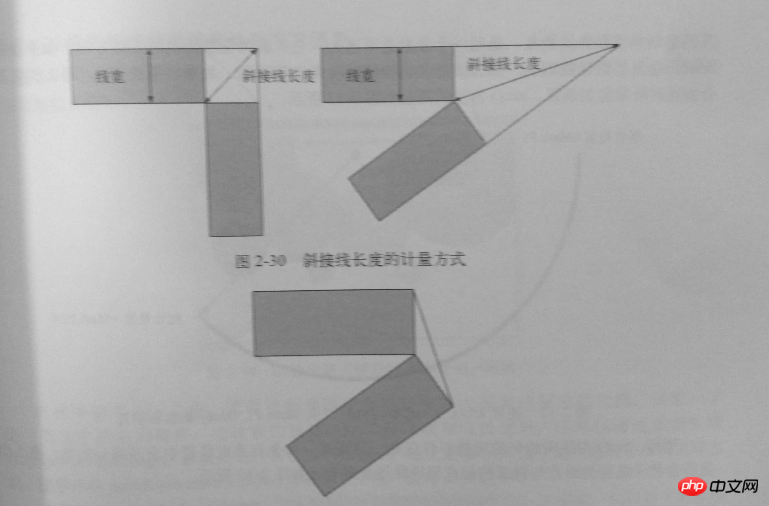

斜接线的计量方式如下图

从图中我们可以看出，如果两个线段的夹角很小的话，那么斜接线的长度有可能会变的非常长，它与二分之一线宽的比值就会超出你所指定的miterLimit的属性值，

这时候浏览器会将以bevel的方式来绘制线段的连接点。

总结

Canvas绘图环境中线段的相关属性
