php小编子墨为您介绍ug建模车削零件的图文方法，ug是一款专业的三维建模软件，适用于制造业设计开发。通过本文，将为您详细介绍如何在ug软件中进行车削零件的建模，让您掌握制作零件的流程和技巧。通过学习本文内容，您将能够更加熟练地运用ug软件进行建模，提高建模效率和质量。让我们一起来了解ug建模车削零件的图文方法吧！

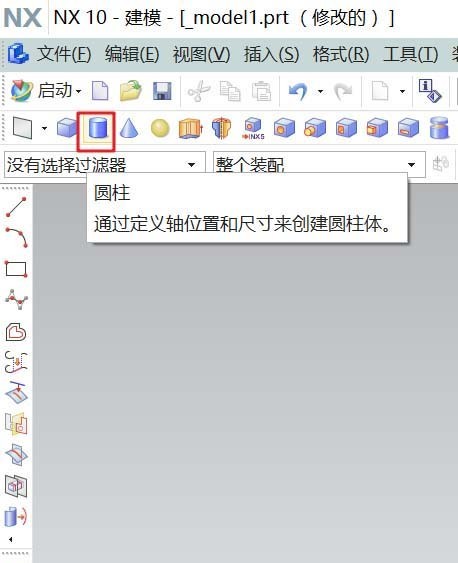

1、打开UG10.0，新建一建模文件。在快捷菜单栏中选用圆柱体，为圆柱体指定好矢量方向确定圆心点，设定圆柱体的参数。确定就可以得到一圆柱体。这一圆柱体为工件的基础件。其它结构在它之上进行创建。
2、选用【倒角】为圆柱体上边进行倒对称角：5。这一步也可最后调整细节时一起完成。

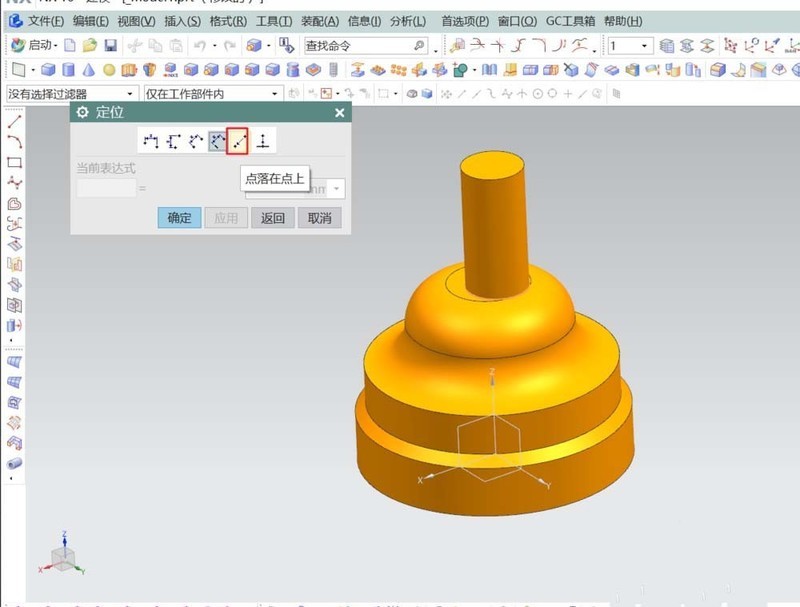

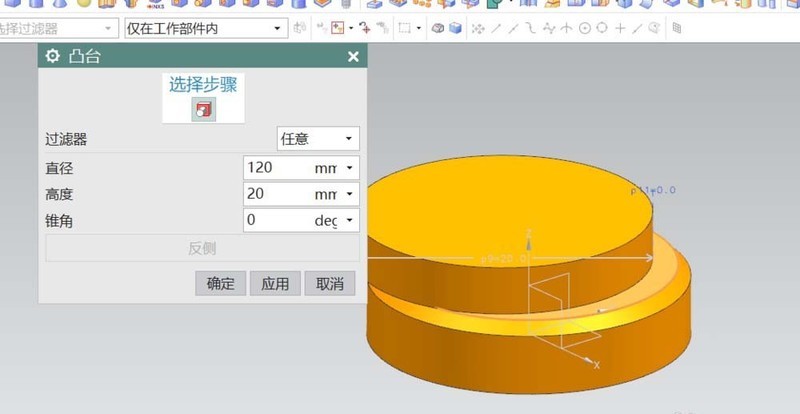

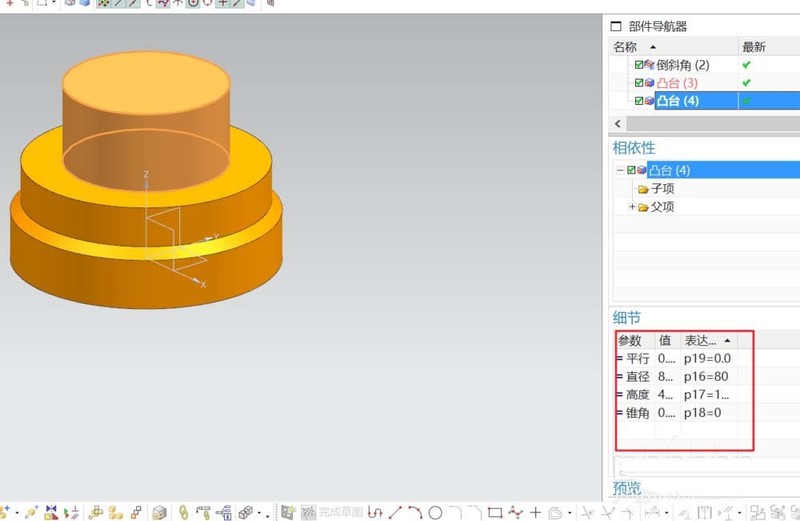

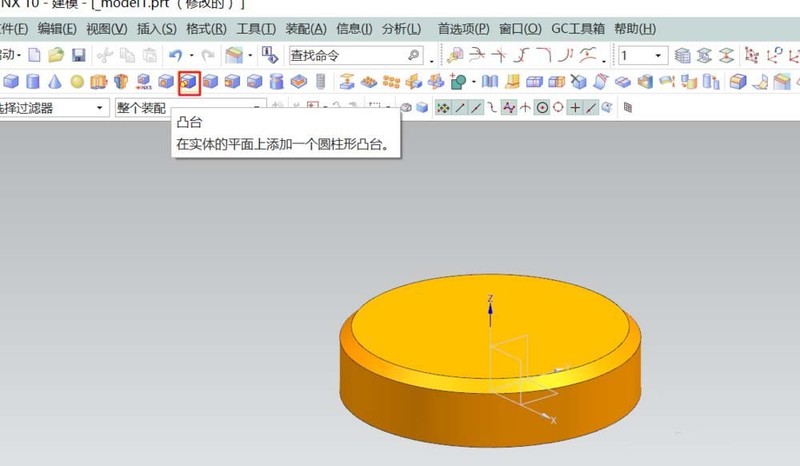

3、选用【凸台】命令，在弹出的对话框中设定凸台的放置面凸台的参数：直径为：120;高度为：20。最后定位时选点到点，选择基础圆柱最上面的圆心即可。第二个凸台也是如些完成，不过放置的面为上一凸台的最上面。

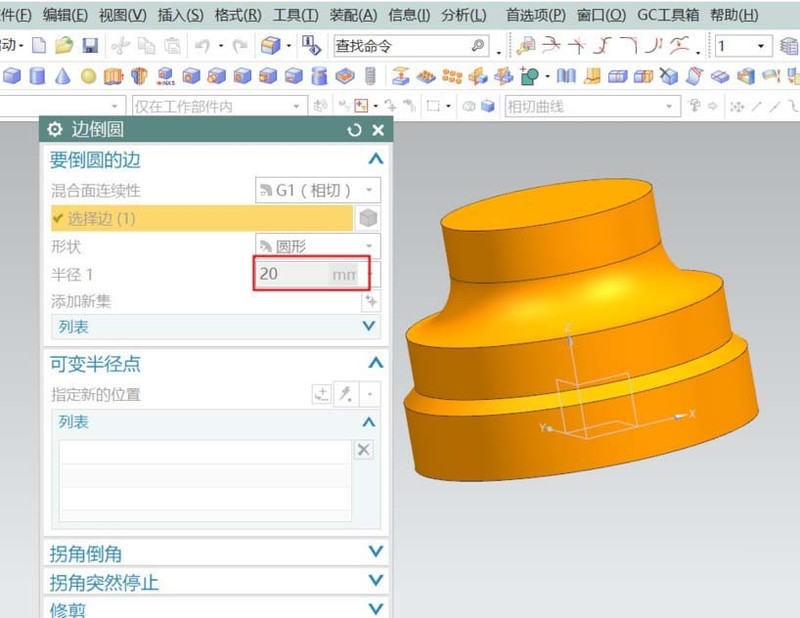

4、 对第二个凸台进行倒圆角，两个边都倒半径为20的圆角。

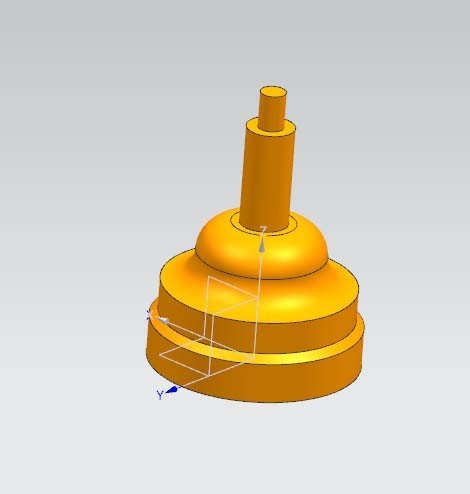

5、在倒圆角的顶端面再添加凸台二个，最终完成工件的基本形态。

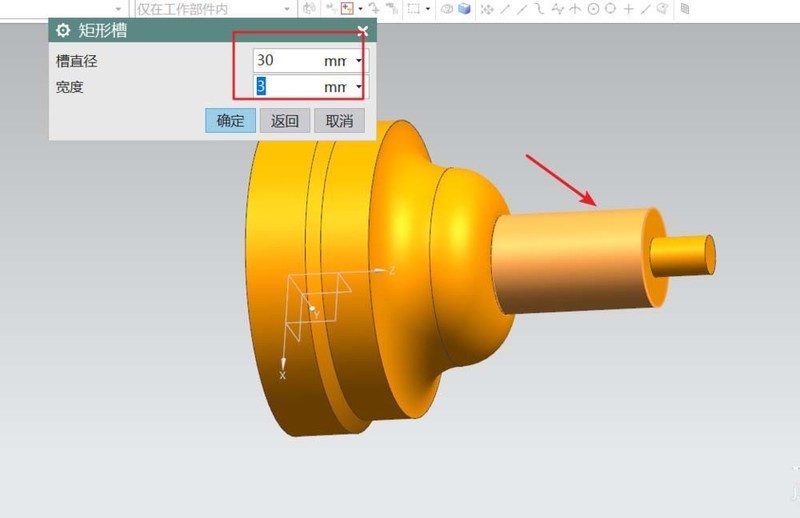

6、对工件细节的调整。给工件添加槽，分别给最上端的二个凸台添加退刀槽。最后给锐边进行倒角。最终得到一个车削工件。
以上就是UG建模车削零件的图文方法的详细内容，更多请关注php中文网其它相关文章！
