autocad_2009绘制三视图对于初学者来说可能有些困难。本篇文章将详细介绍在 autocad_2009 中绘制三视图的步骤，包括：创建新图纸：了解如何设置新图纸，以符合工程制图标准。定义视图：学习如何使用正交视图命令定义正面、顶面和侧面视图。绘制基准几何：了解如何使用直线、圆和圆弧绘制三视图所需的基准几何。添加详细信息：了解如何使用尺寸、注释和剖面线等工具来完善三视图。

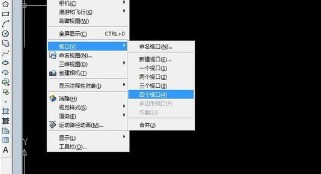

1、打开AutoCAD 2009，点击菜单栏中的【视图】在弹出的选项中选择【视口】，然后选择【四个视口】。

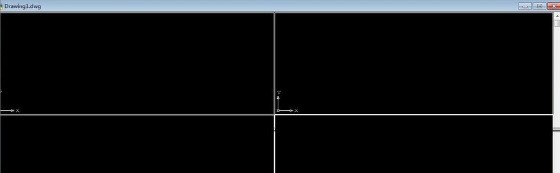

2、然后生成四个视口。

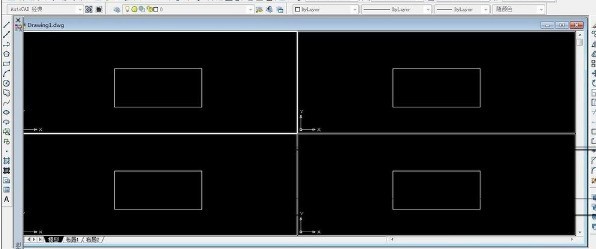

3、在第一个视口中画一个长方形，可以看到四个视口同时出现长方形，这意味着四个视口同步，而形状相同则意味着四个视口视图方向一致。

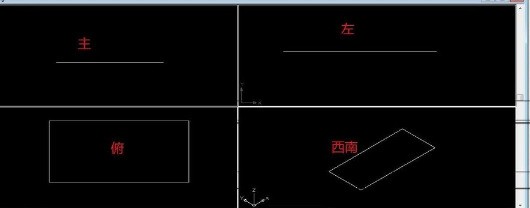

4、选中第一个视口，执行【视图】-【三维视图】-【主视】，然后依次按照这个这个方式设置另外三个视口，俯视、左视、正等测。
5、在主视口中画矩形，在正等测视口中画三角形连线，在俯视口中画圆，每画一步，都可以看到四个视口是同步变化的。
以上就是AutoCAD_2009绘制三视图的方法介绍的详细内容，更多请关注php中文网其它相关文章！
