proe零件模型抽壳图形的操作方法proe零件模型抽壳操作是将实体模型中指定厚度内的部分抽空，形成一层薄壳，在产品设计中有着广泛的应用。对于初次接触proe软件的新手来说，抽壳操作可能会让人感觉无从下手。为了帮助大家快速掌握proe零件模型抽壳图形的操作方法，php小编新一特邀proe行业专家撰写本教程。教程将结合实例，一步步讲解抽壳操作的具体步骤，详细介绍抽壳方向、厚度指定、预览效果等细节。通过阅读本教程，读者可以轻松掌握proe零件模型抽壳图形的操作技巧，在实际设计中应用自如。

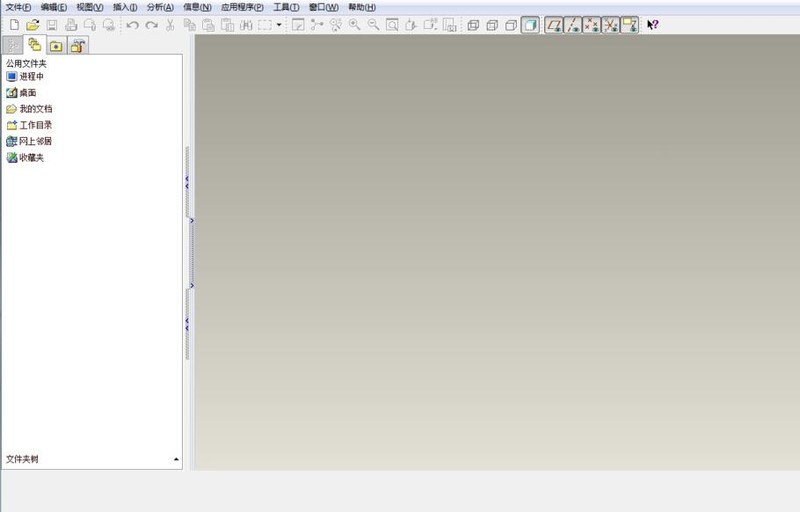

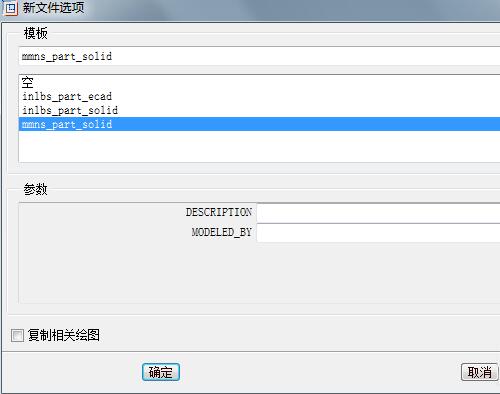

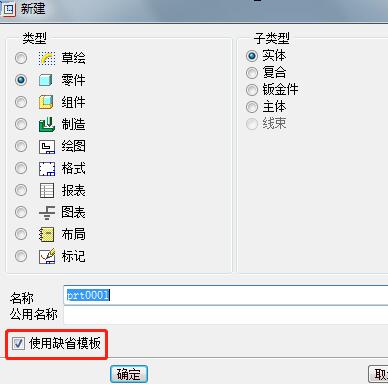

1、打开Proe，新建零件图，去掉【使用缺省模式】前面的对勾，并将单位选择为MM。

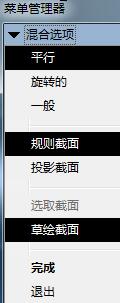

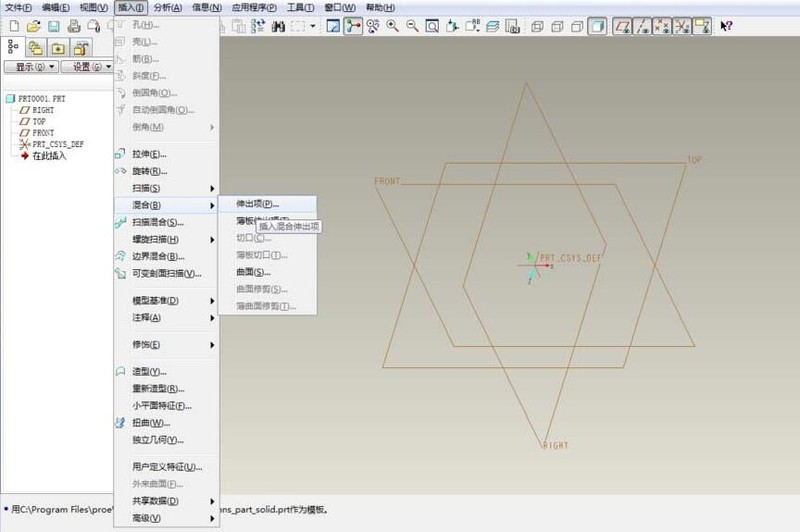

2、依次点击【插入/混合/伸出项】，绘制基础图形。

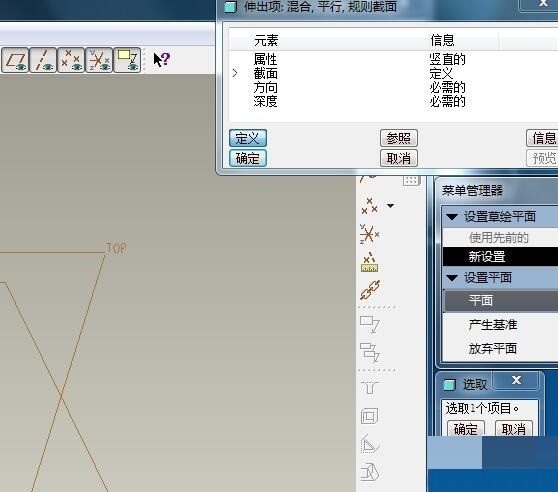

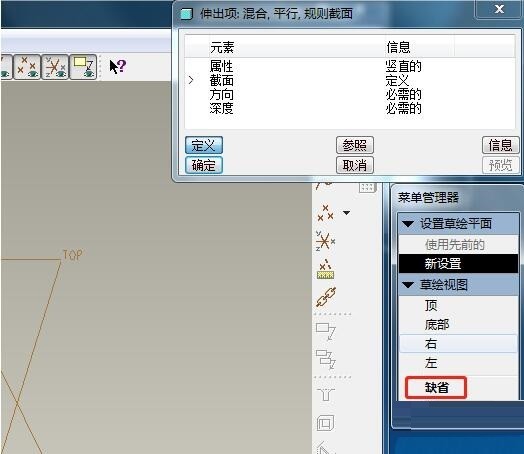

3、选择绘图平面，及绘图方向。

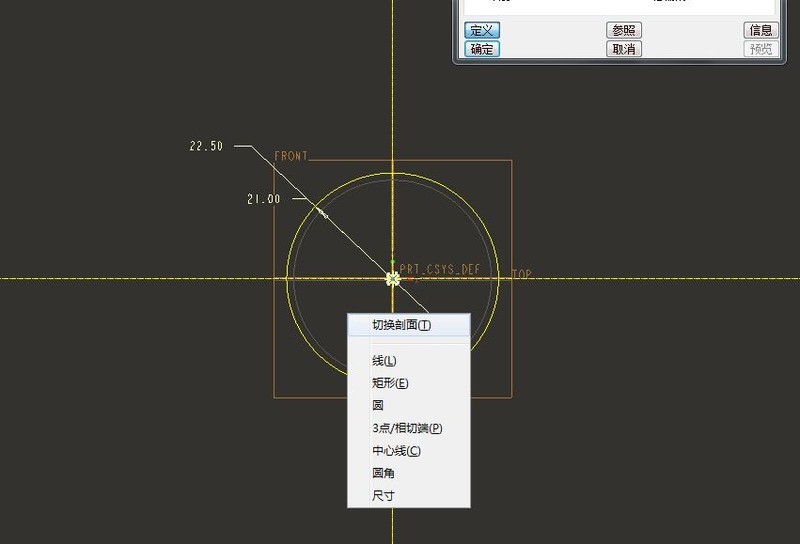

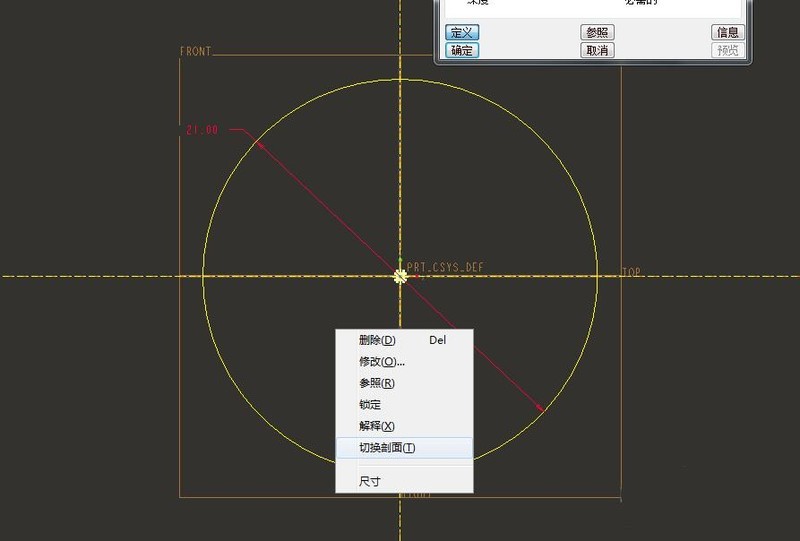

4、绘制截面，完成一个截面时，点击鼠标右键，选择【切换剖面】，并绘制其他截面图形。

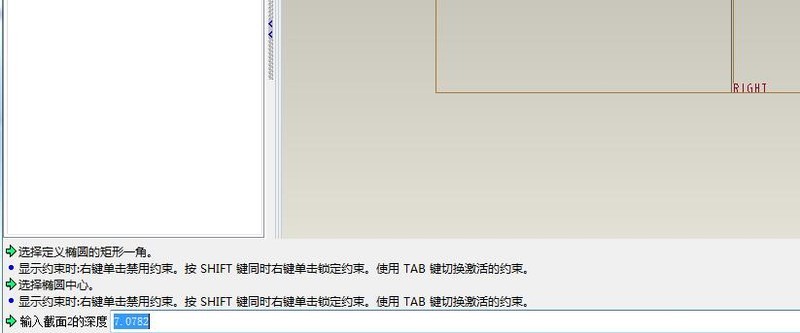

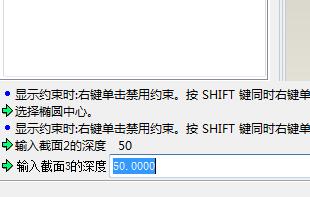

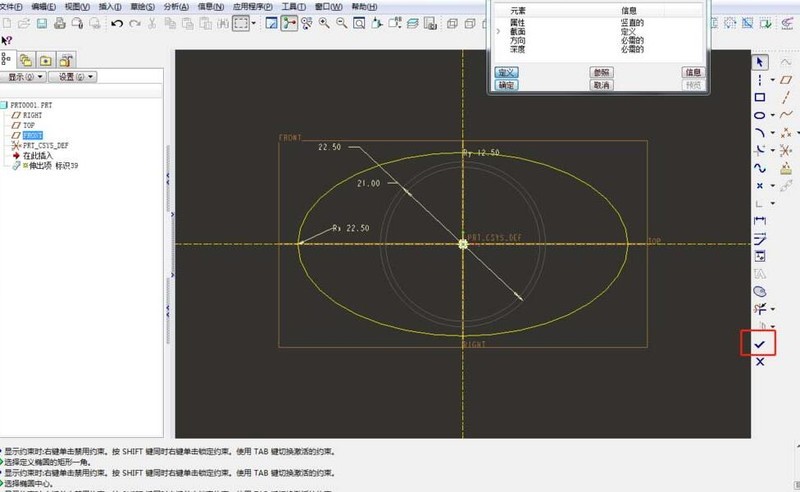

5、点击右侧对勾，并输入截面深度。
6、得到绘制的基础图形。

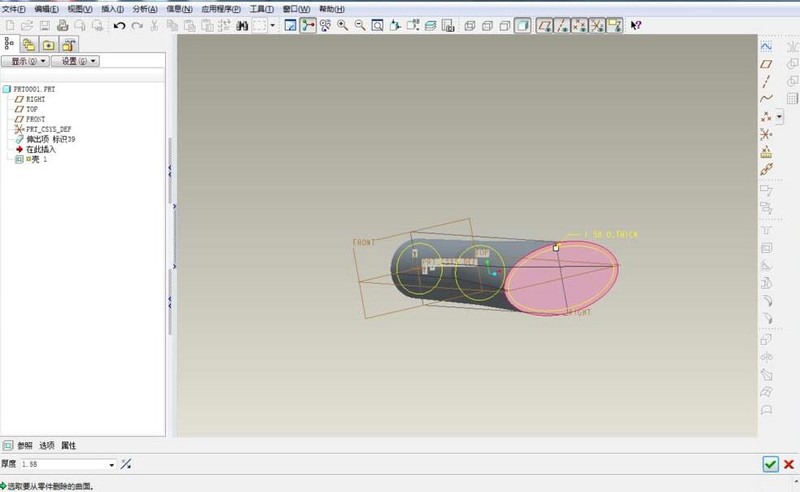

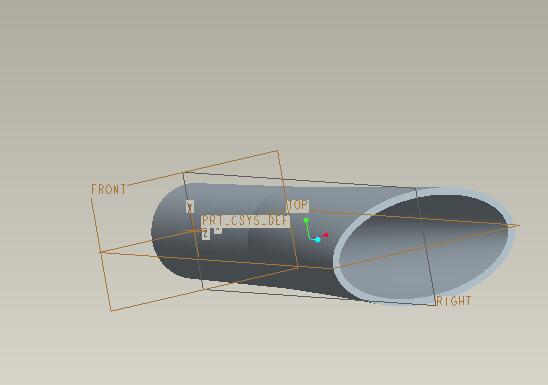

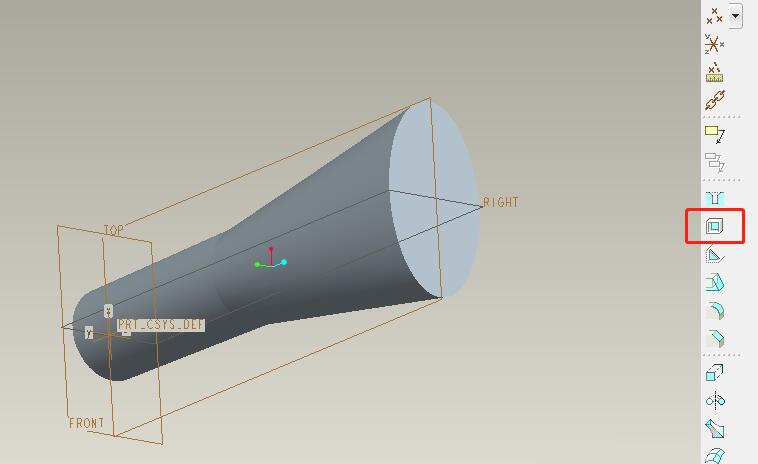

7、点击右侧的抽壳命令，输入壳的厚度，及需要抽壳的面，完成抽壳动作。
以上就是Proe零件模型抽壳图形的操作方法的详细内容，更多请关注php中文网其它相关文章！
