想要将 proe 英制图纸修改为公制，却不知该怎么做？php小编子墨今天教大家如何轻松进行英制图纸公制修改。以下文章详细介绍了操作步骤，包括设置图纸单位、修改尺寸标注和调整关联特征等。通过本文，大家可以掌握 proe 图纸英制到公制的转换技巧。敬请继续阅读，学习如何轻松完成这一转换。
1、打开要转单位的图档。
2、先点--分析--测量--直径。

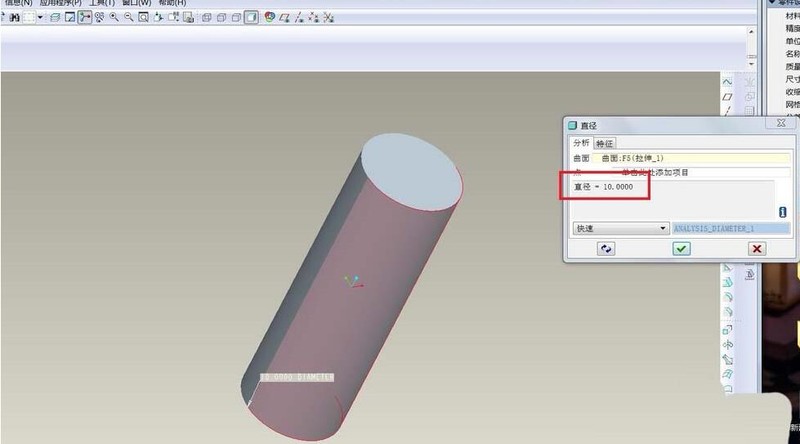

3、点一下圆柱的圆弧部分，可以看到，现在的直径是10。

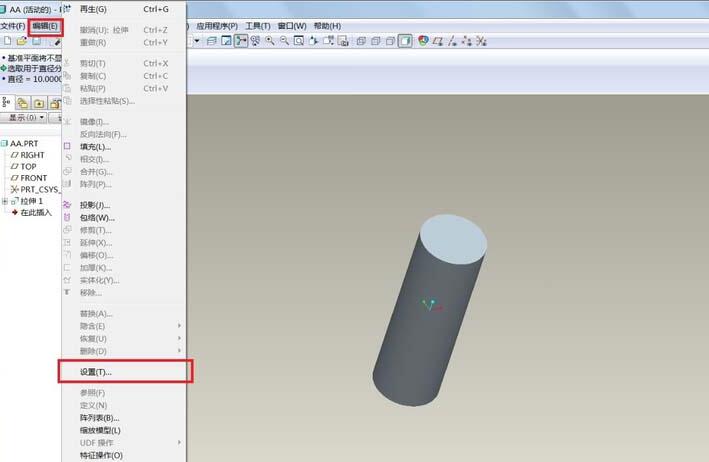

4、点击--编辑--设置---。

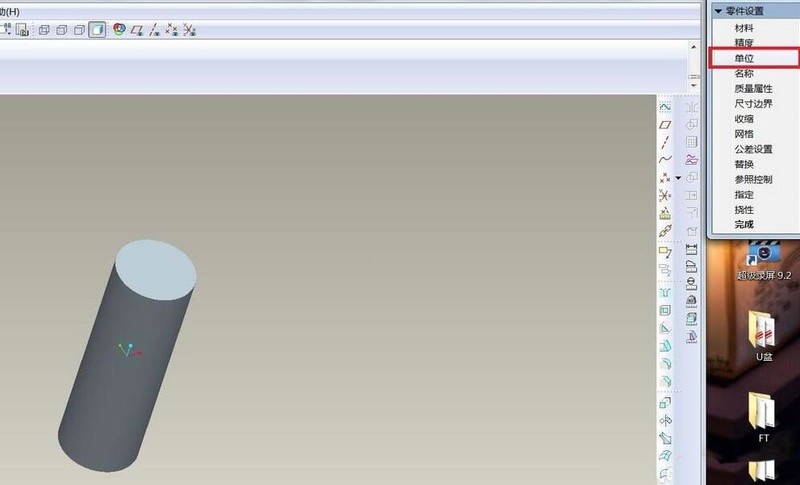

5、在弹出的瀑布菜单中点--单位--。

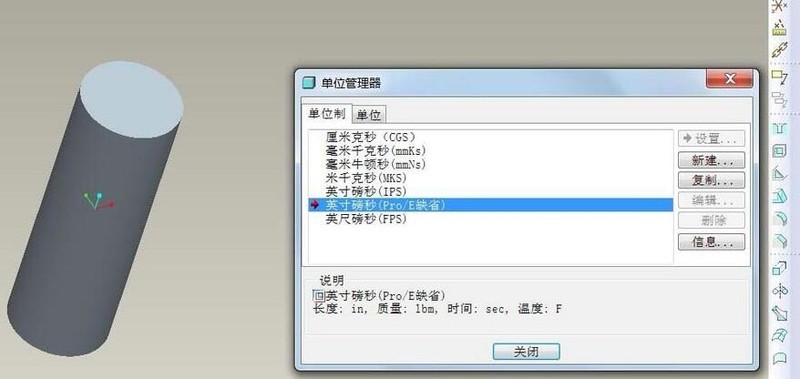

6、可以看到默认的单位是---英寸磅秒---(即零件的长度单位为英寸，重量单位为磅，时间单位为秒)。

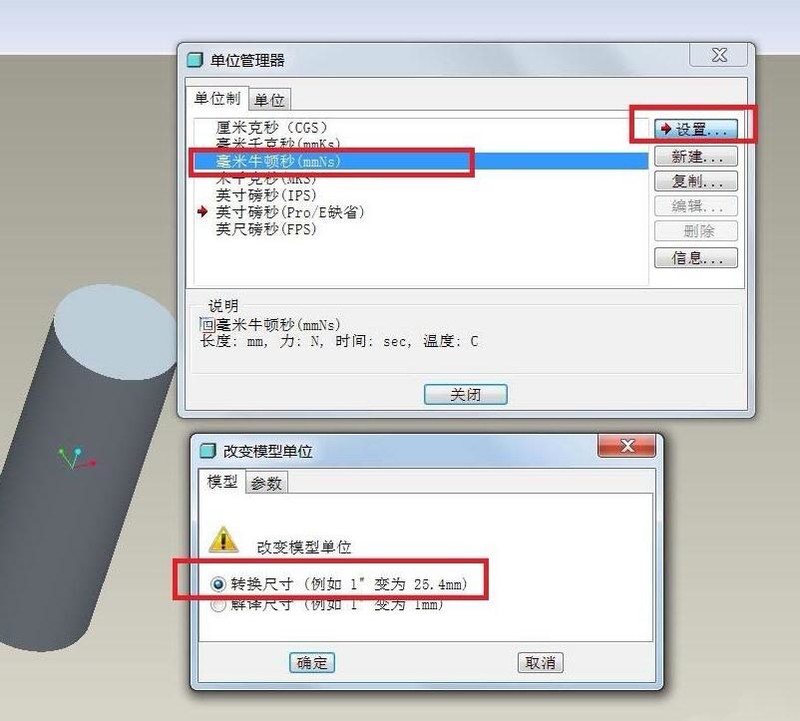

7、选择--毫米牛顿秒MMNS--设置---。这时会弹出一个对话框，为了说明效果，我们选 上--转换尺寸--确定试一下，再关闭上一层对话框。
8、现在量一下外圆直径，你会发现直径由10变成了254，意思就是说--转换尺寸--是会帮你把尺寸全部放大25.4倍。

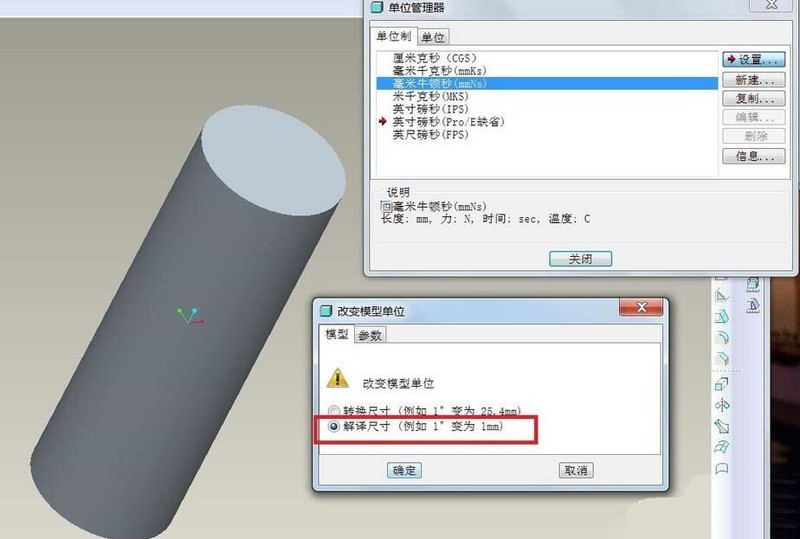

9、再退回第7步，试试勾选--解释尺寸--确定，然后关闭对话框。

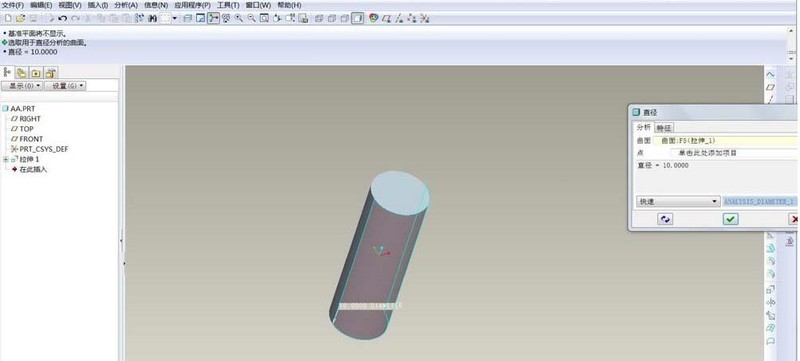

10、再量一下外圆直径---依然是10没变，就是说--解释尺寸--的意思是只变单位不变尺寸
以上就是Proe英制图纸修改成公制的操作内容的详细内容，更多请关注php中文网其它相关文章！
