几何画板制作文氏图的操作教程

WBOY

发布： 2024-05-20 12:28:32

转载

664人浏览过

在绘制统计数据时，文氏图是一种常见的工具，可帮助我们直观地比较不同数据集之间的交集和差异。本教程将指导您使用几何画板逐步制作文氏图，让您轻松掌握绘制文氏图的技巧。通过以下详细步骤，您将了解如何创建形状、输入数据、设置颜色和标签，从而创建信息丰富且美观实用的文氏图。

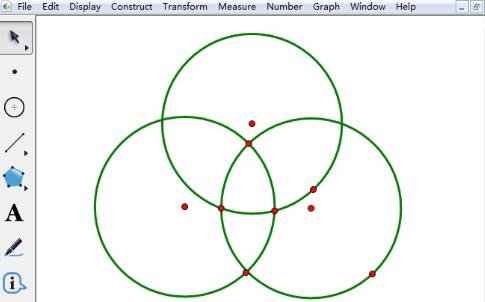

打开几何画板，点取左侧工具栏【圆工具】，画适当大小的圆。然后在【编辑】菜单下，将此圆复制，并粘贴两次;选择左侧工具栏最上面的【移动箭头工具】，将三个圆调整到如图的适当位置，并分别在三个圈交点处点一下，会出现三个交点(如图，即想将哪部分打上阴影，就将哪部分的交点先点出来以直观显示阴影区域)。

几何画板制作文氏图的操作教程

选择左侧【点工具】，在三个交点之间的线上，点上密集的点，请注意一定要点曲线上，否则阴影会做得不规则，当鼠标指向线上，线变红此时即表示可以点在线上。密集的程度决定了阴影部分在曲线内的完整，适当即可否则会加大后面选取的工作量。

几何画板制作文氏图的操作教程

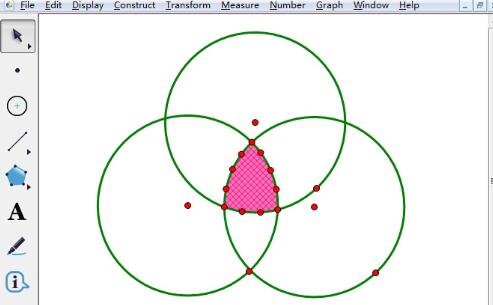

选择左侧【移动箭头工具】，从已被选取的点逐个将上面点的点选中。请注意：一定是逐个，否则会造成阴影区域不规则。在几何画板中，被选中的部分默认显示为紫色。点【构造】菜单下的【多边形内部】命令，构造阴影。在阴影上右键，选择【颜色】，可修改颜色。

几何画板制作文氏图的操作教程

至此阴影已经添加完，下面就是将这些多余的点消灭掉。选中几何画板中的点，鼠标右键，选择【隐藏】即可消失，但操作比较麻烦，批量隐藏的做法是：按CTRL+A，将所有对象全选，然后选择【移动与箭头工具】，将不需要隐藏的部分反选(注：几何画板中选取多个单位不需要按CTRL)，我们需要保留的是三个圆和阴影，然后选择【显示】菜单下的【隐藏点】命令。
