三菱plc计时指令编写难题？对于三菱plc编程初学者而言，编写计时指令往往是一项艰巨的任务。gx developer编程软件的复杂性可能会让人望而生畏。为了帮助大家轻松掌握mitsubishi plc计时指令的编写，php小编西瓜特地准备了详细的教程。继续阅读本指南，我们将深入探讨计时指令的语法、实现方式以及在实际项目中的应用。

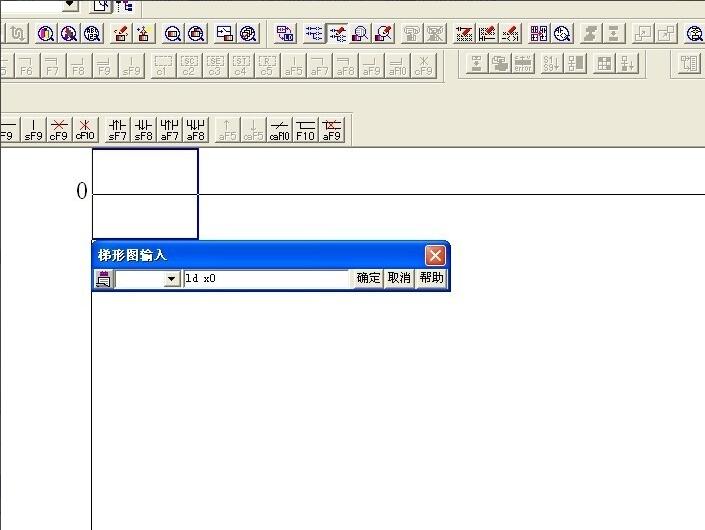

首先，我们以X0输入端作为计时开始信号，当PLC内部接收到计时信号时，位软元件X1接通。在左母线处直接输入【ld x0】即可在梯形图中输入。

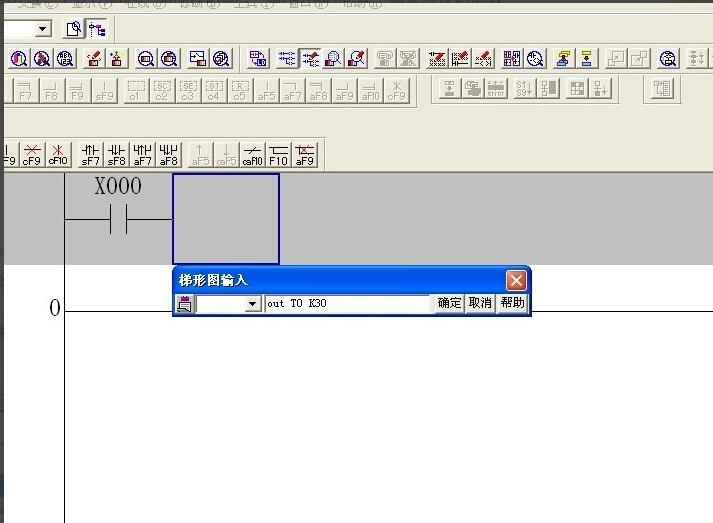

我们以T0作为PLC内部计时器，此时应注意计时器的类型：T0～T199表示100ms通用定时器，T200～T2451表示0ms通用定时器，可以在输入信号后端输入【out t0 k30】，k30表示3000ms，即3秒。

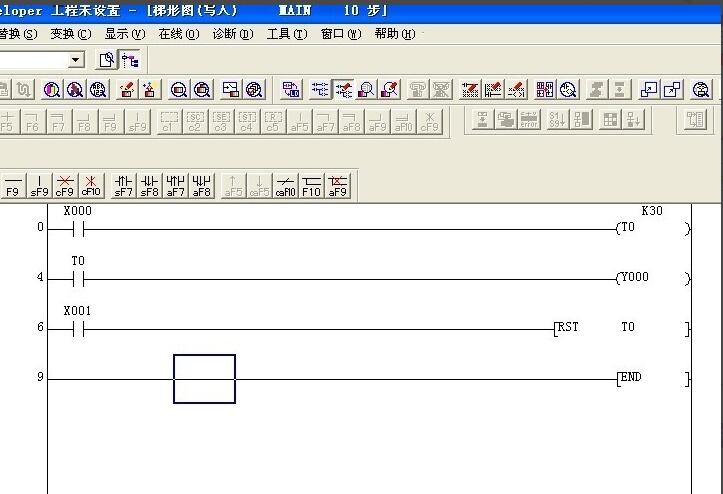

当计时结束后需要有输出信号，这个输出信号可以控制外部设备也可以作为警示灯，我们以Y0做为输出。

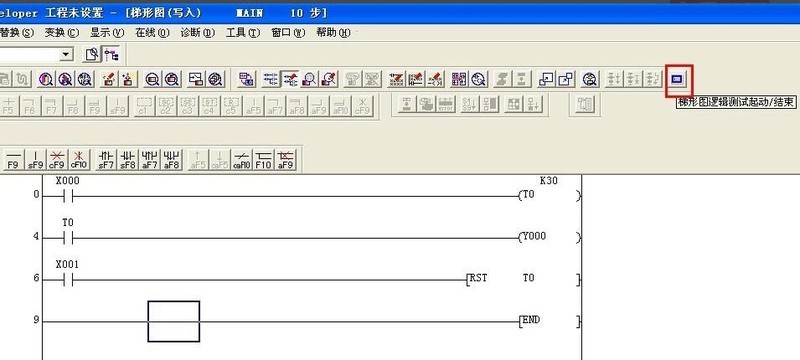

当计时结束后如果不断开计时器也不复位，这时计时器将保持最后数值，我们可以增加复位指令对C0复位。完成后可以点击测试按钮进行仿真。

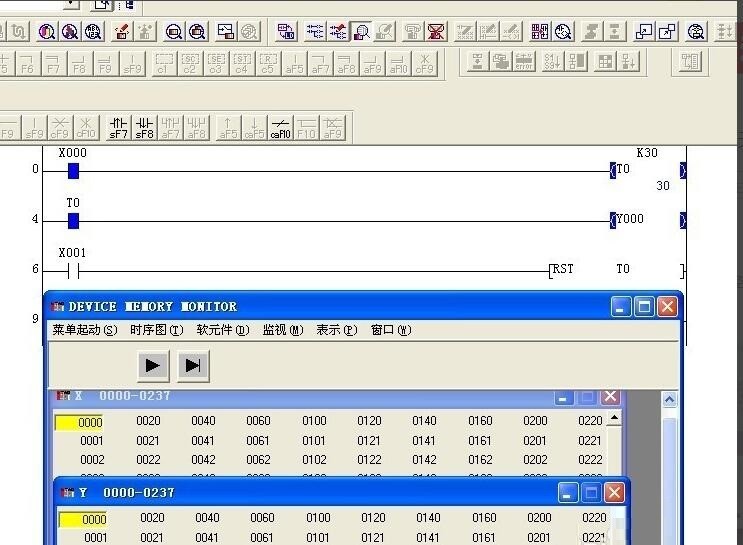

在逻辑测试对话框可以增加位元件监控画面，点击菜单的【软元件】然后选择【软元件窗口】选择X和Y，这时就可以对所编程序的输入和输出进行操作和监控。
在X输入对话框中，若点击一次输入按钮可以将输入自锁，点击两次自锁解除。当点击X0后等待3秒，这时Y0将输出。这时如果点击两次X1则可对计时器复位，复位后重新计时。
