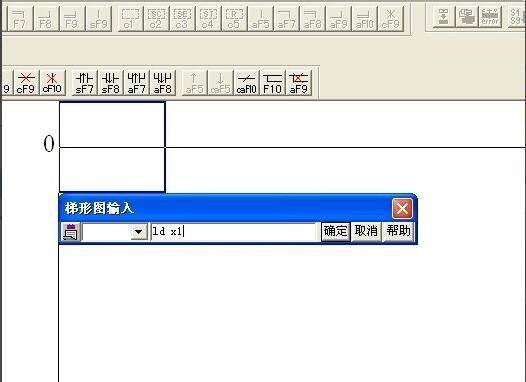

首先,假设x1为检测信号,在软件中用X1对C0计数,在左母线处可以直接输入【LD X1】,所输入字母不分大小写。
我们以C0作为内部计数器,我们假设X1检测3次之后C0动作,这时需输入【OUT C0 K3】,此时C0类似计数器线圈。

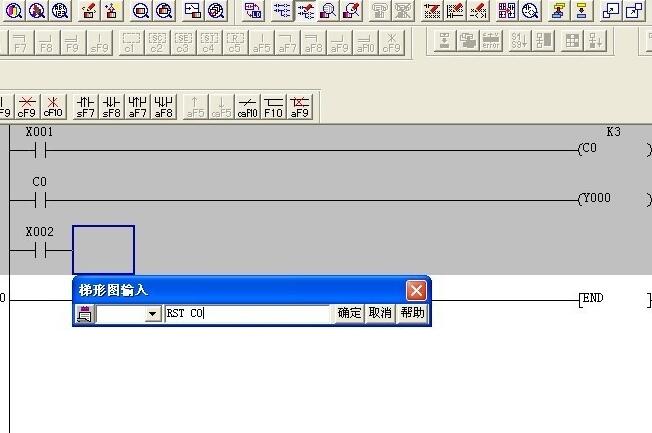

我们使用C0的触点控制Y0,Y0代表输出,可以作为警示灯使用。另外,生产线都是每日对统计数据清理,所以需要在程序中加入对计数器的复位清零。
在编写程序之后,为保证其准确性需要先进性测试,点击工具栏的测试按钮,即可将程序写入模拟PLC。
然后点击测试对话框的【菜单启动】,选择第一项【继电器内存监视】。

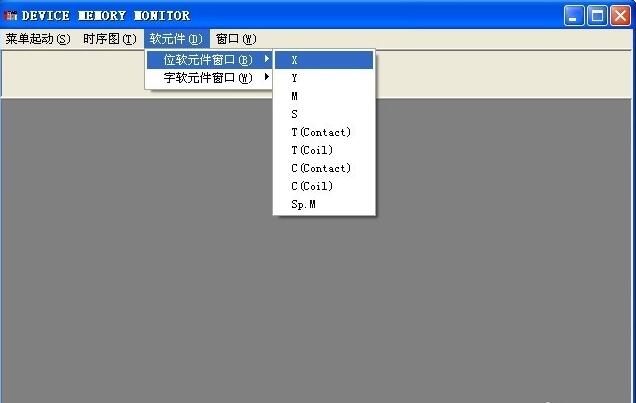

然后在监视窗口的软元件菜单栏选择【位软元件窗口】,选择X和Y,这时才能对输入和输出两个软元件进行模拟和监控。

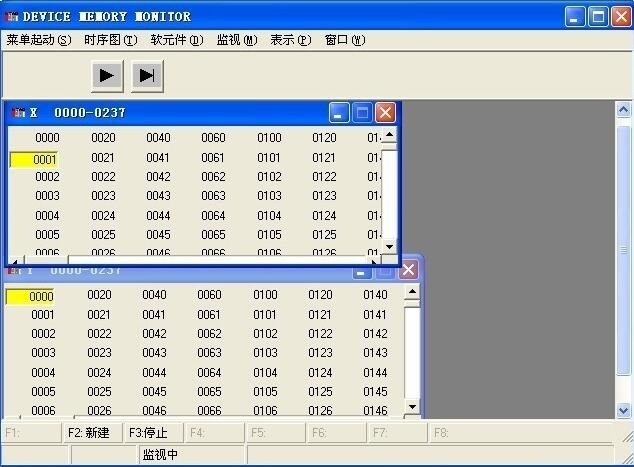

这时可以仿真程序:按两下X1,表示X1有一个无自锁输入信号,按一下则会自锁。通过这种方式可以监测程序是否正确。
注意:模拟画面都是带有自锁功能的,需要按两下才会断开输入。
