常常遇到三菱plc梯形图绘制的问题？php小编草莓为大家带来三菱plc编程软件绘制plc梯形图的详细步骤，从创建新项目到完成绘制，一步步指导您轻松解决问题。以下内容将为您详细介绍如何使用三菱plc编程软件绘制plc梯形图，帮助您高效地完成编程任务。

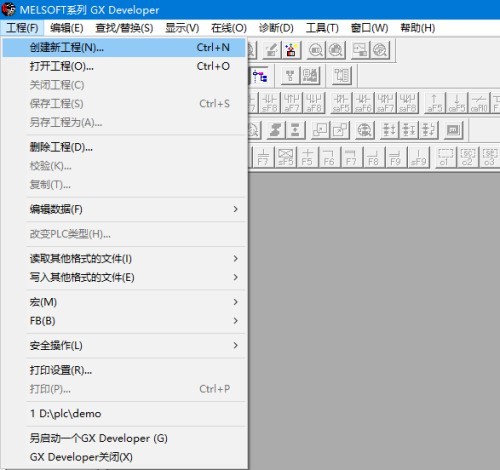

第一步：打开三菱PLC编程软件，在软件菜单栏点击工程->创建新工程。

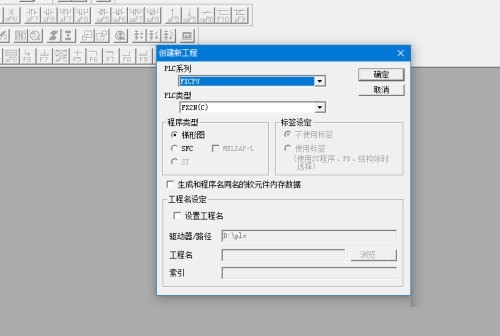

第二步：选择plc的类型及plc的系列，根据自己使用的情况选择。选择梯形图。

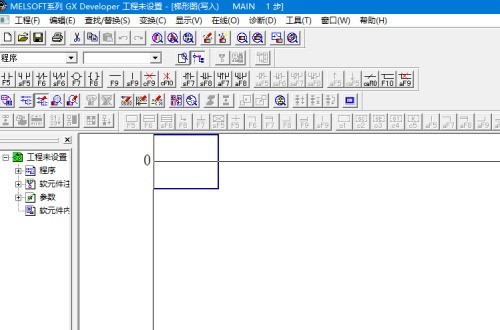

第三步：这样一个项目就创建完成了。在项目中展示的就是我们梯形图的编辑页面。

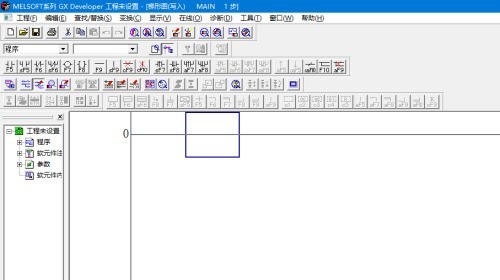

第四步：鼠标点击梯形图的区域，表示选择这块区域，可以在此处放置图形元件。

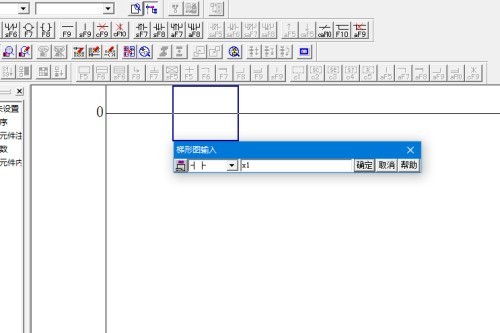

第五步：点击需要放置的图形元件，输入相应的端子信息。

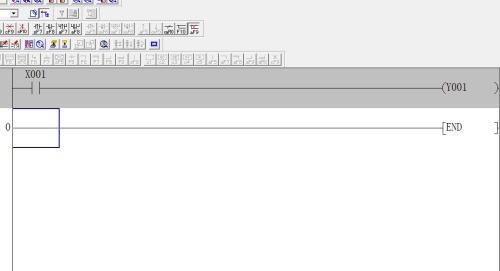

第六步：右侧需要输出端子接收，不能为空。默认有end结束。这样一个简单的梯形图就绘制完成。
以上就是三菱PLC编程软件怎么绘制plc梯形图 三菱PLC编程软件绘制plc梯形图的方法的详细内容，更多请关注php中文网其它相关文章！
