对于初学者来说，设置pcb线宽是一个常见的问题。本文将详细介绍protel99se中设置pcb线宽的方法，帮助大家快速上手。
首先，我们打开Pcb，选择【Design】->"Rules"，如图所示。
然后，开启后，滑动滚动条至底部，如图所示。

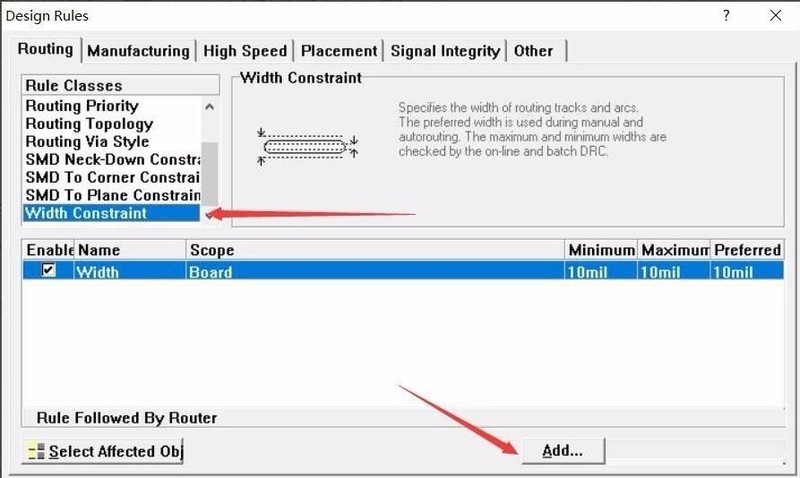

单击选中【Width Constraint】，鼠标选择【Add】选项，如图所示。
进入后，我们会看到【Whole Board】选项，(注：该选项设置所有线的默认宽度)
下拉后选择【Net】，其中可以设置你已经导入的线的类型(例如：GND VCCD等你已经导入的线)
在Net中选择你的线的类型，由于小迹这里没有导入pcb所以没有可以挑选的项目，如图所示。

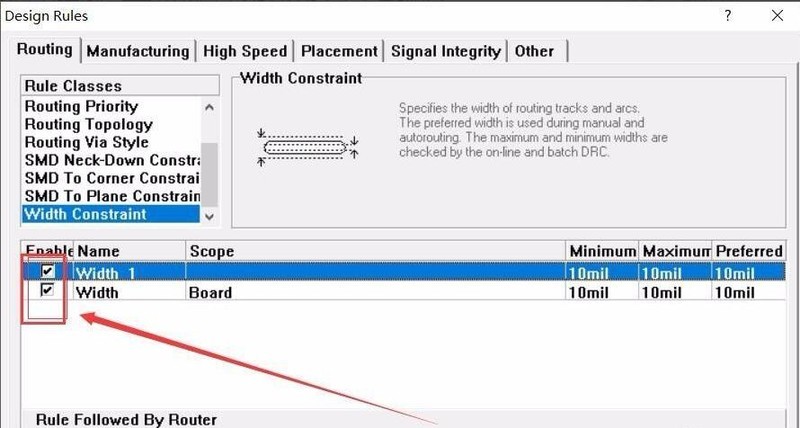

最后，完成后点击【ok】会自动退出至图中界面可以查看你添加的线类型及个数，如图所示。
